Una caldera industrial funciona quemando un combustible, o usando electricidad, para calentar agua dentro de un recipiente cerrado hasta convertirla en vapor o agua caliente a presión. Ese vapor sale por tuberías hacia los procesos de la planta, cede su calor, se condensa y regresa como agua para volver a calentarse. O sea, es un ciclo cerrado de agua y vapor que transporta energía térmica de un punto a otro de la operación.
Las calderas están en casi cualquier industria que necesite calor: alimentos y bebidas, química, papel, textil, farmacéutica, hospitales y, por supuesto, los ingenios azucareros, donde se alimentan del bagazo que deja la molienda. Entender cómo funcionan no es solo cultura técnica. Es la base para operarlas con seguridad, cumplir con la norma y detectar a tiempo los problemas que terminan en un paro no programado.
En este artículo vas a encontrar el ciclo completo de una caldera paso a paso, sus partes principales, los tipos que existen y en qué se diferencian, cómo se mide su capacidad y qué exige la normativa mexicana para operarlas.
¿Qué es una caldera industrial?
Una caldera industrial, también llamada generador de vapor, es un equipo que transfiere el calor de una fuente de energía al agua contenida en un recipiente a presión, con el objetivo de producir vapor o agua caliente para usarlos en procesos, calefacción o generación de energía.
El vapor es tan usado en la industria por una razón sencilla: transporta mucha energía en poco volumen y la entrega a temperatura constante cuando se condensa. Esa energía que libera al pasar de vapor a líquido se conoce como calor latente, y es la que aprovechan los intercambiadores, marmitas, autoclaves, secadores y esterilizadores de una planta.
En México, las calderas están reguladas por la NOM-020-STPS-2011, que las trata como equipos sujetos a presión y define cómo deben clasificarse, revisarse y operarse. Más adelante vemos qué pide.
¿Cómo funciona una caldera industrial paso a paso?
El funcionamiento de una caldera se entiende mejor si se sigue el recorrido del agua desde que entra hasta que regresa.
1. Tratamiento y alimentación del agua
Todo empieza antes de la caldera. El agua de repuesto pasa por un tratamiento, normalmente un suavizador, para quitarle la dureza. Sin este paso, las sales de calcio y magnesio se depositan en las superficies calientes y forman incrustaciones que funcionan como aislante: el calor ya no pasa bien al agua, se desperdicia combustible y el metal se sobrecalienta.
En muchas instalaciones, el agua pasa después por un desaereador, que la calienta para eliminar el oxígeno y el dióxido de carbono disueltos. Estos gases son los principales responsables de la corrosión dentro de la caldera y en las líneas de condensado. Finalmente, una bomba de alimentación empuja el agua hacia la caldera venciendo la presión interna.
2. Combustión en el hogar
El quemador mezcla el combustible con aire y genera la flama dentro del hogar o cámara de combustión. En México, los combustibles más comunes son el gas natural, el gas LP y el diésel, aunque también hay calderas de combustóleo y de biomasa. Un programador de flama supervisa el encendido y apaga el quemador de inmediato si detecta que la flama se perdió, para evitar que se acumule combustible sin quemar.
3. Transferencia de calor y generación de vapor
Los gases calientes de la combustión recorren la caldera y ceden su calor al agua a través de las paredes metálicas de los tubos. Según el diseño, los gases van por dentro de los tubos y el agua por fuera, o al revés. Conforme el agua recibe calor, alcanza su punto de ebullición a la presión de trabajo y se convierte en vapor.
4. Separación y salida del vapor
El vapor se acumula en la parte superior de la caldera, en la cámara de vapor o en el domo, donde se separa del agua líquida. De ahí sale hacia el cabezal de distribución y las tuberías que lo llevan a los equipos de proceso. En algunas calderas, el vapor pasa antes por un sobrecalentador que eleva su temperatura por encima del punto de saturación, algo necesario, por ejemplo, para mover turbinas.
5. Uso en proceso y retorno del condensado
En los equipos de la planta, el vapor cede su calor y se condensa. Las trampas de vapor dejan pasar ese condensado sin dejar escapar vapor vivo, y el condensado regresa al tanque de alimentación. Recuperarlo conviene por partida doble: ya está caliente, lo que ahorra combustible, y ya está tratado, lo que ahorra químicos y agua.
6. Purgas y control de sólidos
Como el agua se evapora y los sólidos disueltos no, estos se van concentrando dentro de la caldera. Para mantenerlos bajo control se hacen purgas: la purga continua o de superficie retira agua con alta concentración de sólidos, y la purga de fondo elimina los lodos que se asientan abajo. Purgar de menos provoca incrustaciones y arrastre de agua en el vapor; purgar de más tira agua caliente y tratada, o sea, energía.
7. Gases de escape
Una vez que ceden su calor, los gases de combustión salen por la chimenea. Mientras más calientes salgan, más energía se está desperdiciando, y por eso muchas calderas aprovechan ese calor antes de liberarlo, como vemos en la siguiente sección.
Partes principales de una caldera industrial
Aunque cada fabricante tiene su diseño, casi todas las calderas industriales comparten los mismos componentes.
Quemador
Es el equipo que mezcla combustible y aire en la proporción correcta y genera la flama. Un quemador mal ajustado desperdicia combustible, produce hollín y aumenta las emisiones. Existen quemadores de bajo NOx, diseñados para reducir la formación de óxidos de nitrógeno durante la combustión.
Hogar o cámara de combustión
Es el espacio donde ocurre la combustión. En las calderas pirotubulares suele ser un tubo de gran diámetro, llamado tubo hogar, rodeado de agua. En las acuotubulares, sus paredes están formadas por tubos por los que circula agua.
Tubos y superficies de intercambio
Son las superficies metálicas por las que el calor pasa de los gases al agua. Su estado define buena parte de la eficiencia de la caldera: una capa de hollín por el lado de los gases o de incrustación por el lado del agua reduce la transferencia de calor.
Domo o cámara de vapor
Es el espacio superior donde el vapor se separa del agua. En las acuotubulares, el domo superior o de vapor está conectado con uno o más domos inferiores a través de los tubos.
Economizador
Es un intercambiador de calor instalado en el camino de los gases de escape que aprovecha su temperatura para precalentar el agua de alimentación antes de que entre a la caldera. Así se recupera energía que de otra forma se iría por la chimenea.
Sobrecalentador
Es un banco de tubos que recibe el vapor saturado y lo calienta todavía más, hasta convertirlo en vapor sobrecalentado. Es común en calderas acuotubulares de alta presión y en aplicaciones de generación de energía.
Bomba de alimentación y sistema de agua
La bomba de alimentación mantiene el nivel de agua dentro de la caldera y es uno de sus activos más críticos: si falla, la caldera se queda sin agua y tiene que detenerse. Junto con el suavizador, el desaereador y el tanque de condensado, forma el sistema que protege a la caldera por dentro.
Controles y dispositivos de seguridad
Incluyen el control de nivel de agua, los cortes por bajo nivel, los presostatos que encienden y apagan el quemador según la presión, los manómetros y las válvulas de seguridad, que liberan vapor si la presión supera el valor de calibración. Estos dispositivos son la última barrera contra una sobrepresión y por eso la norma exige revisarlos y calibrarlos con un programa definido.
Ventilador de tiro
Suministra el aire que necesita la combustión y ayuda a mover los gases a través de la caldera hasta la chimenea. Como la bomba de alimentación, es un equipo rotativo del que depende directamente la operación.
Tipos de calderas industriales
Las calderas se pueden clasificar de varias formas: por la manera en que circulan el agua y los gases, por el combustible, por la presión de trabajo, por la posición o por el tipo de circulación del agua. La clasificación más importante en la práctica es la primera.
Caldera pirotubular
En la caldera pirotubular, también llamada de tubos de humo, los gases calientes pasan por dentro de los tubos y el agua los rodea. Es el diseño más común en la industria mediana: es compacto, se entrega como un paquete listo para instalar y contiene un volumen de agua grande, lo que le da estabilidad ante cambios bruscos en la demanda de vapor. Suele trabajar a presiones moderadas, por lo general hasta unos 20 bar, y es la opción típica para plantas de alimentos, bebidas, lavanderías industriales y hospitales.

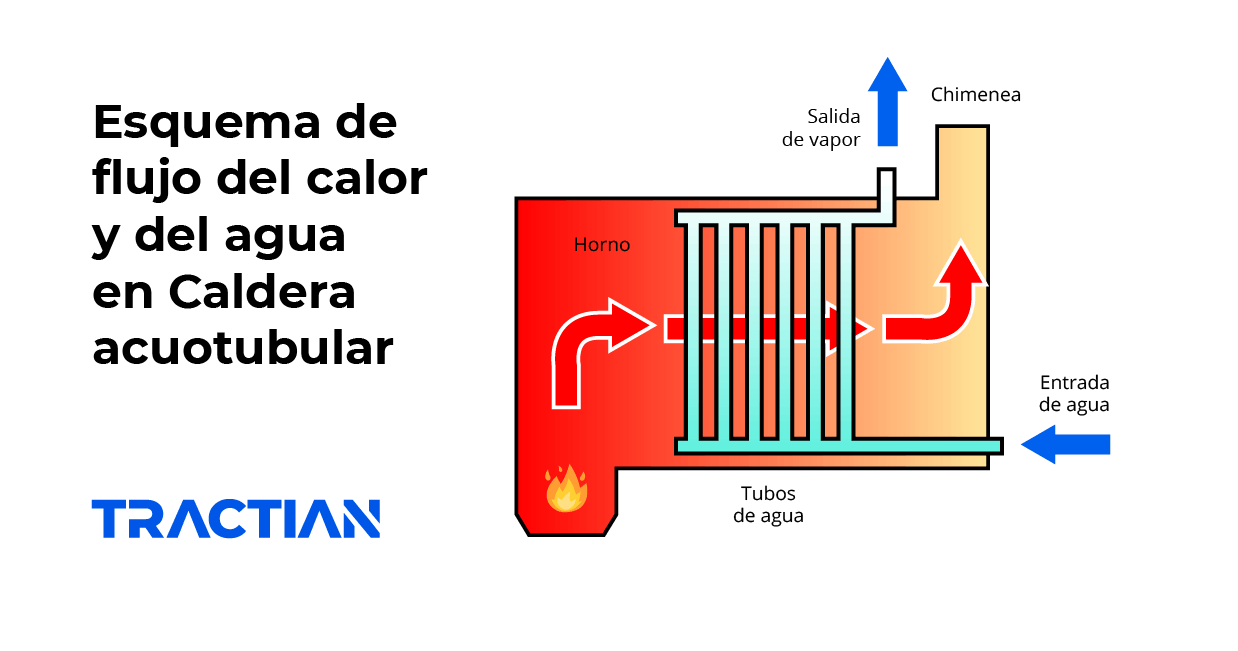

Caldera acuotubular
En la caldera acuotubular, o de tubos de agua, ocurre lo contrario: el agua circula por dentro de los tubos y los gases de combustión los rodean. Como el agua está repartida en tubos de diámetro pequeño, este diseño soporta presiones y capacidades mucho mayores que la pirotubular y alcanza la temperatura de trabajo más rápido. A cambio, contiene menos agua, es más sensible a las variaciones de carga y exige un tratamiento de agua más estricto. Es la caldera de las centrales eléctricas, las refinerías, la industria química pesada y los ingenios azucareros.
Caldera eléctrica
Calienta el agua con resistencias o con electrodos sumergidos, sin combustión. No tiene chimenea ni emisiones en el sitio, y su eficiencia en el punto de uso es muy alta, aunque el costo de operación depende del precio de la electricidad. Se usa en procesos que necesitan vapor limpio, en capacidades pequeñas o donde no hay suministro de gas.
Caldera de condensación
Es un diseño que enfría los gases de escape lo suficiente para condensar el vapor de agua que contienen y recuperar ese calor latente, que en una caldera convencional se pierde por la chimenea. Esto le da una eficiencia mayor, pero solo funciona bien cuando el agua de retorno llega a baja temperatura, por lo que se usa sobre todo en sistemas de agua caliente y calefacción, no tanto en vapor de proceso.
Según el combustible
Además del diseño, las calderas se distinguen por lo que queman: gas natural, gas LP, diésel, combustóleo o combustibles sólidos como la biomasa y el bagazo. Muchas calderas industriales tienen quemadores duales que pueden cambiar de un combustible a otro si el suministro principal falla.
Según la presión y la circulación
Por presión, se habla de calderas de baja y de alta presión. Por la forma en que circula el agua, se distingue entre circulación natural, donde el movimiento lo provoca la diferencia de densidad entre el agua fría y la mezcla de agua y vapor, y circulación forzada, donde una bomba mueve el agua por los tubos.
Cómo se mide la capacidad de una caldera
En México es muy común que las calderas se especifiquen en caballos caldera (CC), una unidad heredada del sistema inglés. Un caballo caldera equivale a la energía necesaria para evaporar 34.5 libras de agua por hora a 100 °C y presión atmosférica, lo que corresponde a unos 33,475 BTU por hora o cerca de 8,430 kilocalorías por hora. Es una unidad distinta y mucho mayor que el caballo de fuerza mecánico, así que conviene no confundirlas.
También es frecuente expresar la capacidad en kilogramos o toneladas de vapor por hora, sobre todo en calderas grandes, o en capacidad térmica, que es el dato que usa la norma para clasificar los equipos.
Qué pide la NOM-020-STPS-2011 para las calderas
La NOM-020-STPS-2011 regula el funcionamiento y las condiciones de seguridad de los recipientes sujetos a presión, los recipientes criogénicos y los generadores de vapor o calderas en los centros de trabajo del país.
La norma clasifica las calderas en dos categorías según la presión de calibración de su primera válvula de seguridad y su capacidad térmica. Una caldera es Categoría II si trabaja a 490.33 kPa (unos 5 kg/cm²) o menos y su capacidad térmica es igual o menor a 1,674.72 MJ por hora (unas 400,000 kcal/h). Si supera cualquiera de esos dos límites, es Categoría III.
Para las categorías II y III, la norma pide, entre otras cosas, tener un listado y un expediente de cada equipo, programas de revisión y mantenimiento, programas de calibración de los instrumentos de control y de los dispositivos de relevo de presión, procedimientos de operación, revisión y mantenimiento en español, pruebas de presión o exámenes no destructivos, un plan de atención a emergencias, personal capacitado y registros de operación y de mantenimiento. Para las calderas de Categoría III, además, el patrón debe dar aviso a la Secretaría del Trabajo de que el equipo cumple con la norma, acompañado del dictamen de una unidad de verificación.
Cumplir con la norma es el mínimo para operar, pero no garantiza que la caldera no se detenga. Para eso hace falta un programa de mantenimiento que proteja la operación y no solo renueve el certificado. Y como la norma pide procedimientos escritos, vale la pena revisar cómo estructurar un procedimiento operativo estándar que el operador sí vaya a seguir.
Eficiencia de una caldera: dónde se pierde la energía
La eficiencia de una caldera es la proporción de la energía del combustible que termina realmente en el vapor. El resto se pierde por varias vías, y conocerlas es la forma más rápida de encontrar ahorros.
La pérdida más grande suele ir por la chimenea, en forma de gases calientes. Mientras mayor es la temperatura de salida, más energía se desperdicia, y por eso un economizador o un precalentador de aire tienen tanto impacto. Un exceso de aire en la combustión también aumenta esta pérdida, porque se calienta aire que no participa en la reacción. En sentido contrario, la falta de aire deja combustible sin quemar y genera hollín.
La segunda vía son las incrustaciones y el hollín. Ambos actúan como aislantes: la caldera necesita más combustible para entregar el mismo vapor y los gases salen más calientes. Un aumento sostenido en la temperatura de la chimenea con la misma carga es una de las señales más claras de que las superficies de intercambio se están ensuciando.
La tercera son las purgas excesivas, las fugas de vapor, las trampas de vapor dañadas y el condensado que no se recupera. Cada una de ellas tira energía que ya se pagó. Muchas de estas fugas se pueden localizar con análisis de ultrasonido, incluso cuando no se ven ni se escuchan a simple vista.
Fallas comunes y cómo se detectan a tiempo
La mayoría de los problemas de una caldera no empiezan en el cuerpo de presión, sino en los sistemas que la rodean. La bomba de alimentación, el ventilador de tiro y sus motores son activos críticos: si alguno falla, la caldera se detiene aunque todo lo demás esté en perfecto estado.
En estos equipos rotativos, los modos de falla son los mismos que en cualquier otro: desbalance, desalineación, holguras, falta de lubricación y desgaste de rodamientos. En las bombas, además, aparece la cavitación, que es especialmente probable en la alimentación de calderas porque el agua llega caliente. Todos estos problemas dejan una firma en la vibración mucho antes de provocar un paro, y por eso el análisis de vibraciones es la técnica más útil para cuidarlos, en especial cuando se aplica a los puntos de medición de una bomba centrífuga.
En la caldera en sí, los problemas más frecuentes son la incrustación y la corrosión del lado del agua, el ensuciamiento del lado de los gases, las fugas en tubos, las fallas del quemador y las fallas en los controles de nivel y en las válvulas de seguridad. Varios de ellos se pueden anticipar vigilando variables de proceso como la temperatura de los gases de escape, la presión, el nivel y la conductividad del agua, y complementando con ensayos no destructivos durante las paradas programadas.
Cuando estas variables y la condición de los equipos rotativos se monitorean de forma continua, el mantenimiento deja de depender solo del calendario y se convierte en mantenimiento basado en condición. Tractian, por ejemplo, monitorea en tiempo real la vibración y la temperatura de bombas, ventiladores y motores con el sensor Smart Trac, lo que permite ver una falla en desarrollo antes de que obligue a apagar la caldera en plena producción, justo lo que exige una operación continua como la de los ingenios azucareros.
Preguntas frecuentes sobre las calderas industriales
¿Cuál es la diferencia entre una caldera pirotubular y una acuotubular?
En la pirotubular, los gases de combustión pasan por dentro de los tubos y el agua los rodea; en la acuotubular, el agua va por dentro de los tubos y los gases por fuera. La pirotubular es más compacta, estable y común en capacidades medianas, mientras que la acuotubular soporta presiones y capacidades mucho mayores.
¿Qué es un caballo caldera?
Es una unidad de capacidad que equivale a la energía necesaria para evaporar 34.5 libras de agua por hora a 100 °C y presión atmosférica, alrededor de 33,475 BTU por hora. No es lo mismo que un caballo de fuerza mecánico.
¿Qué norma regula las calderas en México?
La NOM-020-STPS-2011, que establece cómo se clasifican las calderas, qué revisiones, pruebas y registros necesitan y cuándo deben contar con el dictamen de una unidad de verificación y el aviso a la Secretaría del Trabajo.
¿Por qué es tan importante el tratamiento de agua en una caldera?
Porque el agua sin tratar forma incrustaciones que reducen la transferencia de calor, aumentan el consumo de combustible y sobrecalientan el metal, y porque el oxígeno disuelto provoca corrosión. Un buen tratamiento, junto con purgas bien controladas, es lo que más alarga la vida útil de una caldera.
