Smart Trac Pro: el siguiente estándar en análisis de vibraciones y monitoreo online

El mantenimiento predictivo es una de las técnicas que, en los últimos años, ha comenzado a ganar fuerza en operaciones industriales, a través de diversos sectores.

Sin embargo, la evolución de las tecnologías y las herramientas para este propósito presentan un rezago cuando se comparan con las necesidades reales de los especialistas en mantenimiento.

El principal obstáculo es que, a la fecha, la mayoría de las soluciones disponibles en el mercado ofrecen una sola respuesta para múltiples problemas. Los sensores de vibración suelen pasar por alto que cada máquina tiene sus propias características, es decir, que cada una vibra de manera distinta a como lo haría cualquier otra.

En efecto, un motor de 50 caballos de fuerza, aunque sea del mismo fabricante, funcionará distinto si está acoplado a una caja de cambios o a una turbina. Más aún: aunque estén acoplados al mismo activo, el contexto donde opera cada uno determinará el registro de vibraciones particular del motor.

Hay que analizar, entonces, cada máquina de manera particular, para así poder integrar sus variables en una representación fiel que describa su comportamiento único.

Este es, sin duda, uno de los mayores retos a los que se enfrenta el mantenimiento industrial hoy en día: la mayoría de las herramientas solamente ofrecen estrategias estáticas que a menudo no consiguen acoplarse al dinamismo de la maquinaria industrial.

Este dilema se convierte en un factor decisivo a la hora de distinguir estrategias de mantenimiento enfocadas en atender fallas inesperadas –trabajando contra reloj la mayor parte del tiempo–, y aquellas que consiguen una planificación orientada a altos estándares de mejora continua.

Smart Trac Pro, el sensor inteligente de TRACTIAN, surge como una solución para este escenario, ofreciendo monitoreo online basado en Inteligencia Artificial. Su aproximación es proactiva, dinámica y flexible, con tecnología robusta, diseñada para adaptarse a las necesidades de cada máquina.

Te invitamos a explorar en este artículo las funcionalidades que hacen de Smart Trac Pro el siguiente estándar en el análisis de vibraciones.

Perfiles de Recolección Personalizada

Como decíamos, las máquinas tienen necesidades específicas, pues su comportamiento es único en función de su contexto operativo.

Por esa razón,  Smart Trac Pro está equipado con una herramienta a la que llamamos Perfiles de Recolección Personalizada, que facilita al usuario personalizar recolecciones de datos de vibración con base en las condiciones de cada máquina.

Esto quiere decir que el especialista en vibración puede definir la frecuencia con que el sensor recolecta datos del equipo. En ese sentido, desarrollamos tres perfiles diferentes de recolección, cada uno centrado en un aspecto particular de las modalidades de falla.

El objetivo es que el analista, al integrar los tres perfiles de acuerdo a las características de su operación y sus activos, obtenga una visión integral del comportamiento vibratorio. Veamos con detenimiento cada perfil.

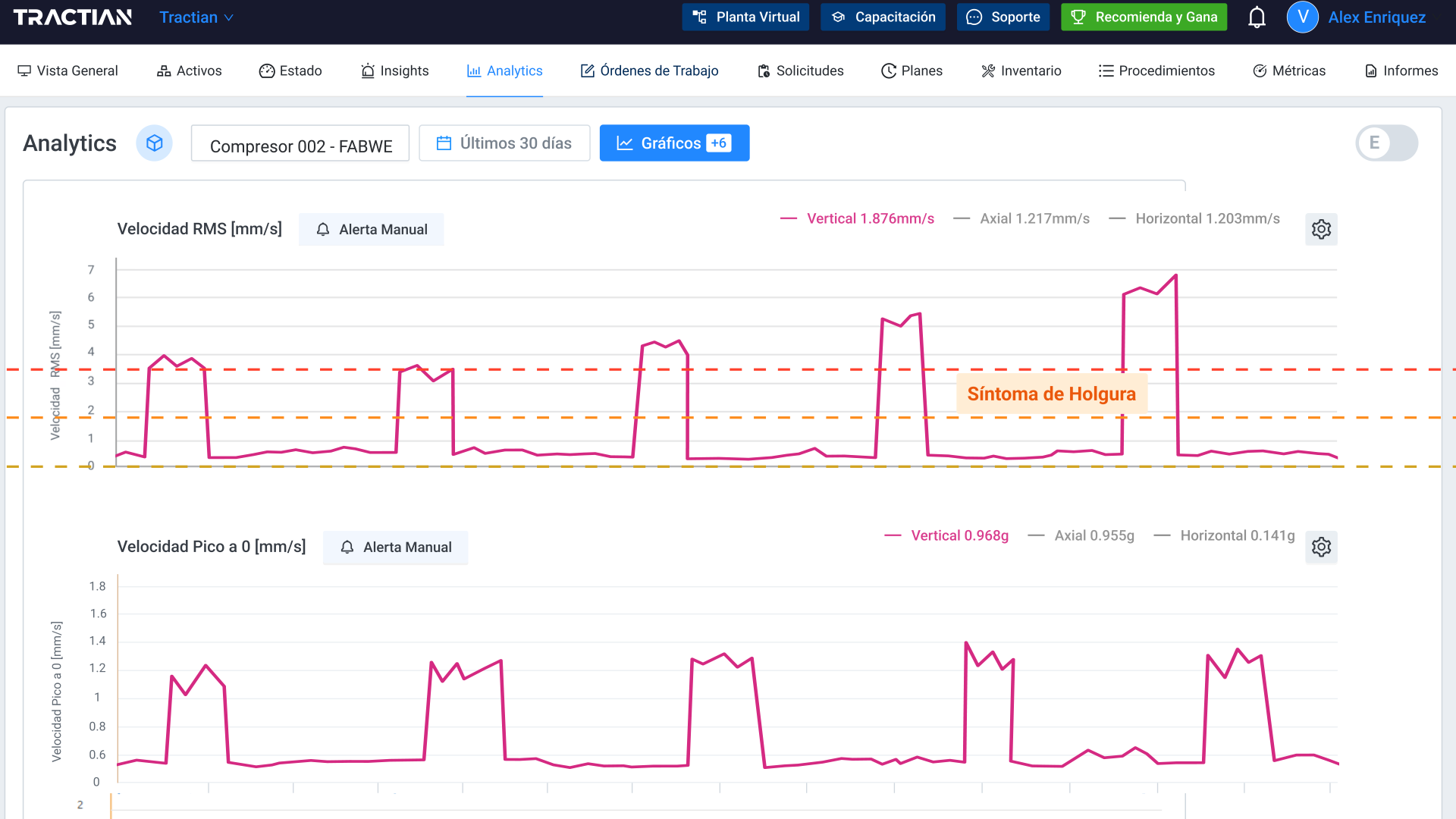

Recolección de Tendencia

Desarrollamos esta modalidad con el objetivo de capturar cada vibración en el momento preciso.

Se trata de recolecciones que ocurren de manera constante, aproximadamente cada minuto. Registra valores globales de velocidad y aceleración, como RMS, Pico, Pico a Pico y Factor de Cresta.

Cada muestra de vibración contribuye al análisis del comportamiento de la máquina durante largos periodos de tiempo, lo que permite visualizar con gran detalle las tendencias en el aumento de las vibraciones, ofreciendo mayor previsibilidad de las fallas funcionales.

smart trac pro recoleccion de tendencia

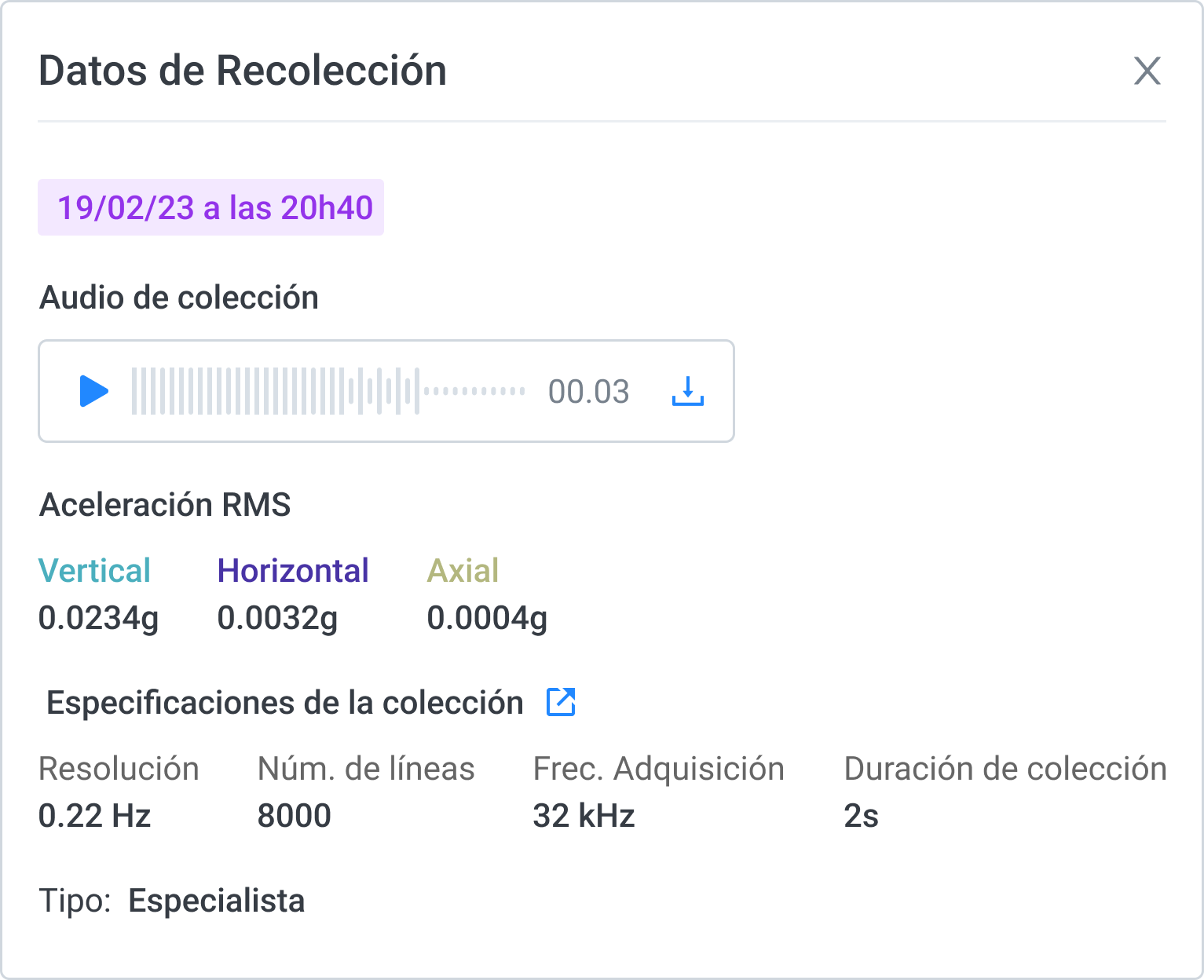

Recolección Especializada

Esta modalidad permite a los especialistas en análisis de vibración configurar un monitoreo personalizado.

El especialista determina cuáles serán los parámetros de recolección, definiendo exactamente cuántas rotaciones se registrarán y cuál será la resolución de cada muestra, generando así los datos necesarios para un análisis detallado en cualquier contexto operativo.

Además, para aquellos especialistas más tradicionales (y con un oído muy bien entrenado), este tipo de recolección les ofrece la posibilidad de convertir el espectro de vibración en un archivo de audio para escuchar la máquina sin necesidad de inspeccionarla en sitio.

smart trac pro recoleccion especializada

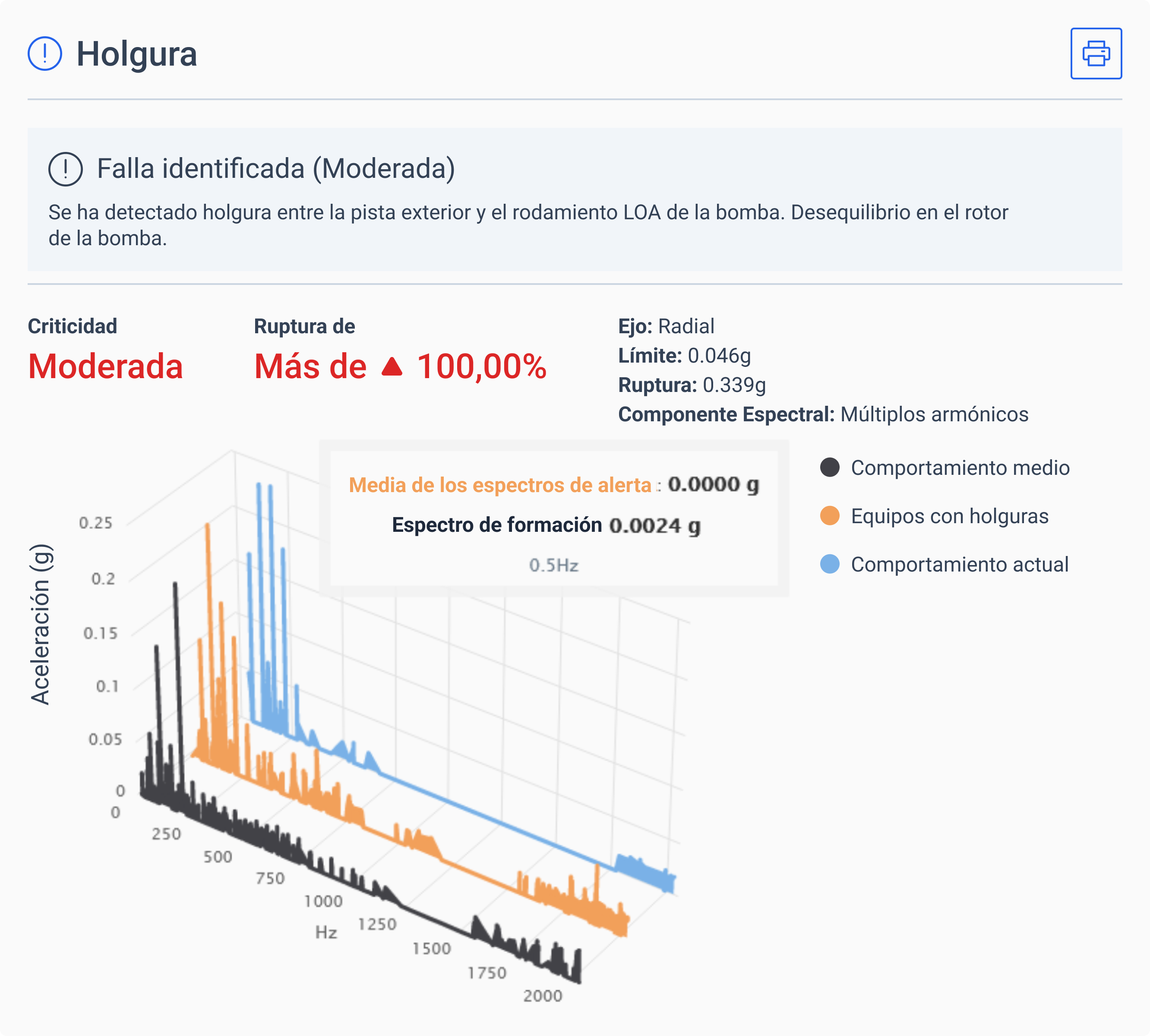

Recolección de Autodiagnóstico

La Inteligencia Artificial de TRACTIAN asiste una extensa recolección de datos, realizada cada 30 minutos, durante la cual se prepara la información del espectro vibratorio del activo para que nuestra red la analice.

Smart Trac Pro es capaz de autodiagnosticar más de 70 tipos de fallas, gracias a que la IA que lo potencia es capaz de identificar automáticamente los patrones que desencadenan las distintas modalidades de falla en los equipos.

Por ejemplo, para la detección de fallas en rodamientos de bolas, la IA de TRACTIAN es capaz de identificar picos de vibración en la frecuencia de excitación BPFI.

La IA genera un diagnóstico que muestra el modo de falla identificado, su gravedad, el gráfico de comportamiento, así como una sugerencia de los procedimientos que deben llevarse a cabo para solucionarlo.

smart trac pro recoleccion de autodiagnostico

TRACTIAN IATM: Inteligencia Artificial al servicio del  Mantenimiento

Actualmente, TRACTIAN monitorea más de 70 tipos de equipos rotativos en más de 500 empresas a nivel mundial, lo que genera más de 3.5 millones de recolecciones diarias que, hoy en día, ya suman más de 5 mil millones en total.

Más aún: hay más de 4 mil funciones y modelos que componen nuestra IA, que al interconectarse crean las estrategias y la autorreferencialidad necesaria para procesar un volumen de datos semejante.

Así, con esta cantidad y calidad de materia prima, TRACTIAN IATM se posiciona como el sistema más avanzado y asertivo del mercado en materia de análisis de vibraciones con un 88% de precisión comprobada en la detección de fallas.

Esto se debe a que utiliza una estrategia multicapa para realizar análisis comparativos:

La primera capa analiza la máquina en sí. La IA compara los datos de la última recolección con todo el historial del equipo, identificando cómo se desarrollan las fallas a lo largo del tiempo. Esto permite al equipo de mantenimiento tomar medidas proactivas a tiempo para evitarlas.

recoleccion de autodiagnostico

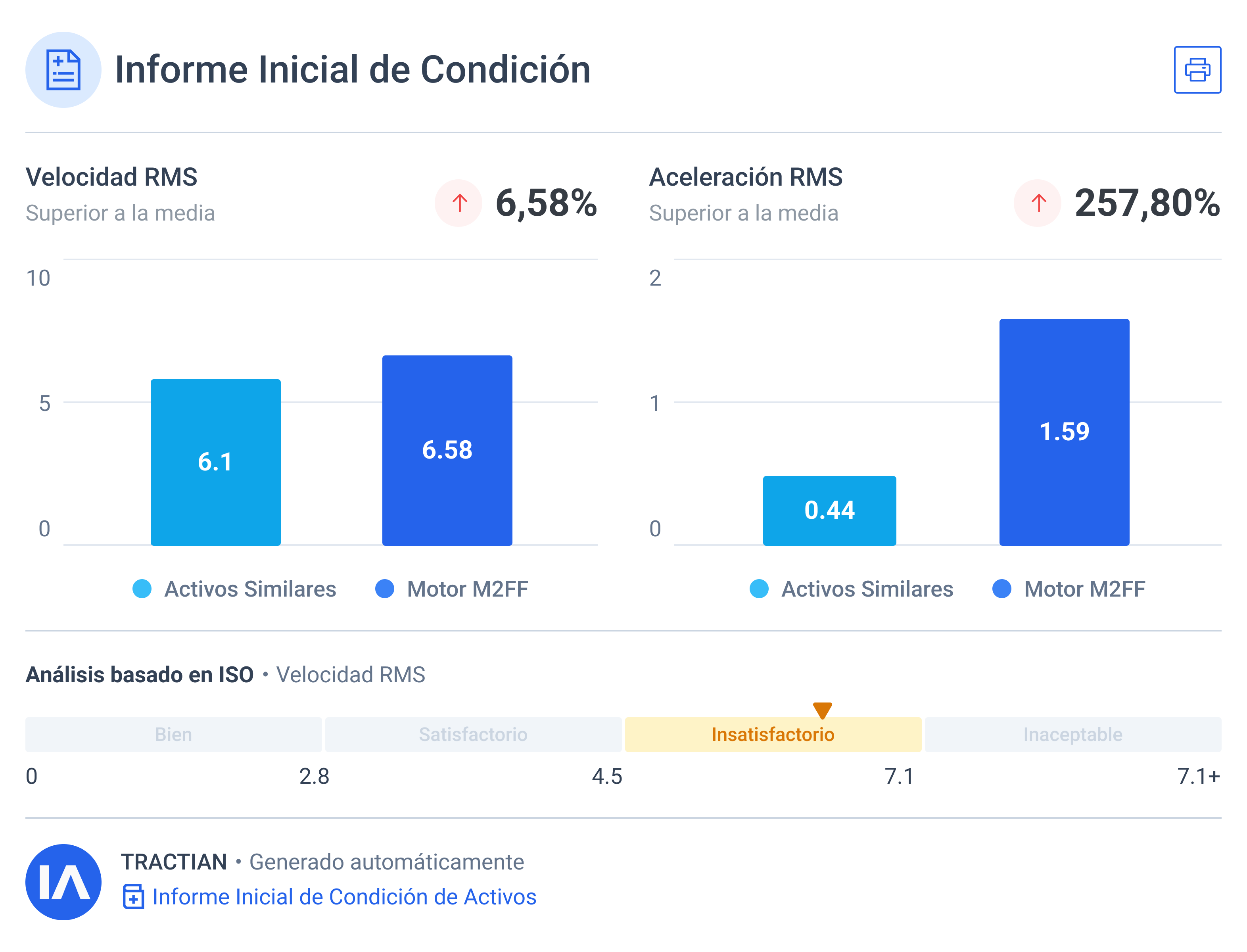

La segunda capa consiste en comparar la máquina con activos similares de la misma planta. Esto facilita la identificación de fallas específicas en ese estado de funcionamiento.

autodiagnostico comparacion de fallas

La tercera capa compara el activo monitoreado con otros del mismo tipo en diferentes contextos operativos. La IA compara los datos de la muestra actual con la media de aquellos equipos.

Una estrategia de este tipo proporciona información valiosa sobre las mejores prácticas, tendencias de mercado y oportunidades de mejora.

Nuestros clientes obtienen acceso a información exclusiva de plantas de categoría mundial –con datos protegidos bajos los más estrictos estándares de seguridad certificados por la norma ISO 27001– para realizar comparativas que les brinden aprendizajes de industrias y referentes de su sector.

Smart Trac Pro monitorea estos activos

Desarrollamos Smart Trac Pro con el propósito de monitorear todos los equipos rotativos que cuenten con un perfil de vibración definido

Nuestro sensor es compatible con más de 70 tipos de activos, que incluyen motores, reductores, compresores, bombas, ventiladores, turbinas, rodamientos, grúas, y un largo etcétera.

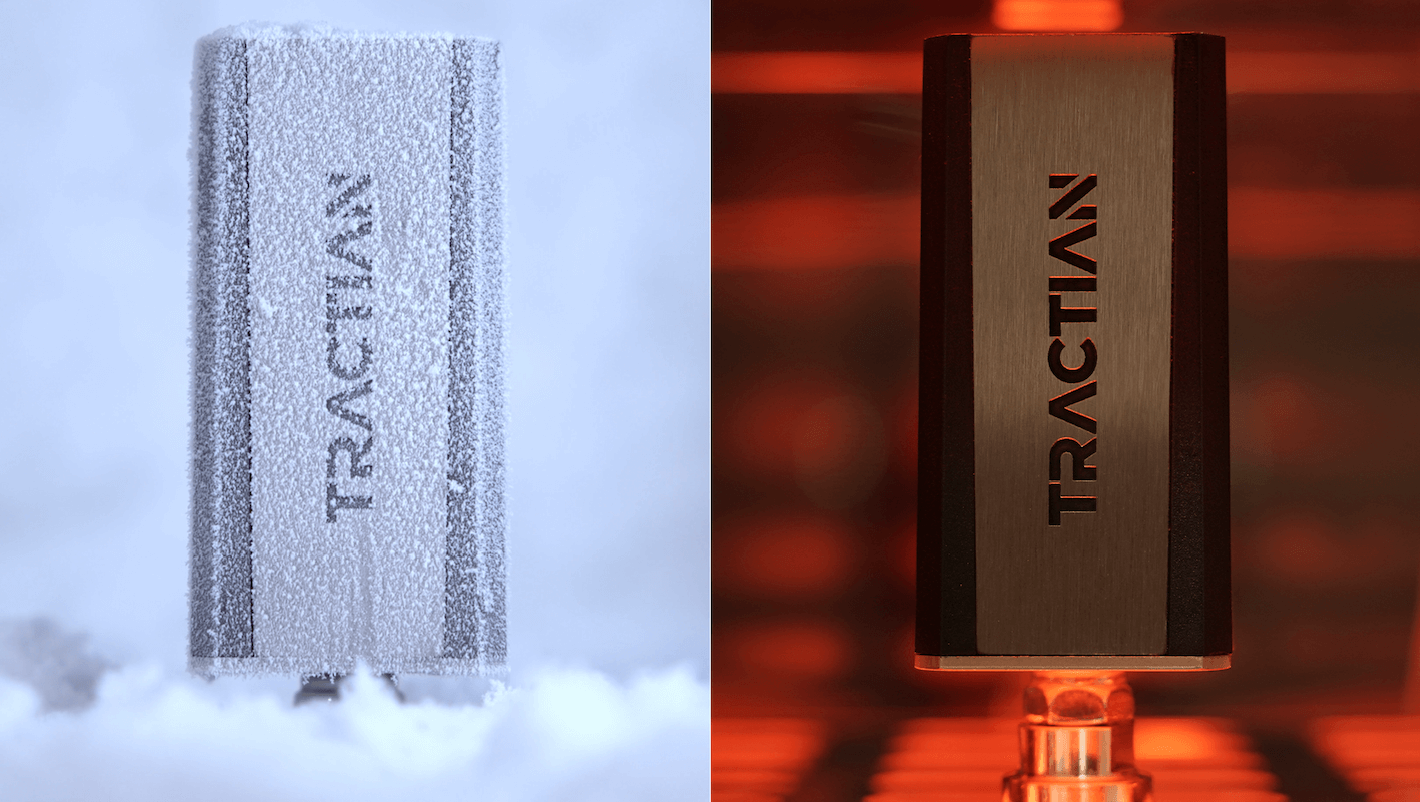

Monitoreo en condiciones extremas

Uno de los principales problemas en el mercado de sensores de vibración es la ingeniería de componentes electrónicos lo suficientemente robustos como para resistir ambientes extremos. Esto no sólo quiere decir que no se dañe el hardware si se somete a temperaturas bajas o altas, sino que su funcionamiento sea el mismo en cualquier situación.

Por eso, sometimos a Smart Trac Pro a las pruebas más rigurosas y validamos que su funcionamiento óptimo en temperaturas que van de los -40 °C (como las que podríamos encontrar en las cámaras de congelación de una productora de alimentos), hasta los 110 °C (lo que lo hace compatible también con hornos y calderas).

Esta característica del sensor refuerza el compromiso de TRACTIAN con crear tecnología que fortalezca la confiabilidad de una operación industrial.

smart trac pro limite de temperatura

Por otra parte, agregamos una base M8 que refuerza la resistencia mecánica del sensor. Gracias a este componente, Smart Trac Pro puede ser utilizado en equipos de muy intensa actividad, como una criba vibratoria, donde las oscilaciones alcanzan hasta 16g.

monitoreo de activos de baja rotacion

Monitoreo de Máquinas de funcionamiento Intermitente

En procesos de manufactura, como líneas de ensamblaje automotriz, de sublimación o mecanizado, entre otros, son muy comunes las operaciones intermitentes (también conocidas como discontinuas o discretas).

Las máquinas que trabajan en ritmos discontinuos significan un desafío importante para la asertividad del monitoreo en línea, pues su intermitencia obstaculiza la recolección de datos de manera eficaz.

Por lo general, en estos casos los especialistas de vibración deben diseñar esquemas complicados de programación para recolección de datos, que bien pueden generar muestras con escasez de datos o implicar demasiado tiempo para el equipo.

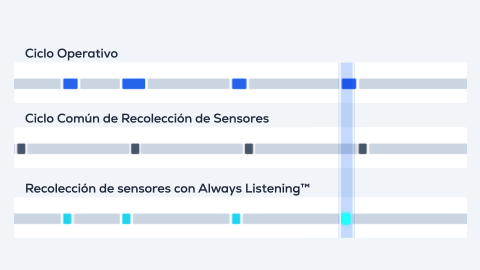

Para enfrentar este desafío, desarrollamos la tecnología Detección de Encendido – Always Listening™. Se trata de una herramienta exclusiva de Smart Trac Pro para monitoreo de máquinas intermitentes, gracias a la cual el sensor verifica constantemente el nivel de vibración de las máquinas e identifica con precisión el momento en que están funcionando.

ciclo operativo deteccion de encendido

A diferencia de los enfoques tradicionales, en los que se toman muestras aleatorias a lo largo del día, Always ListeningTM garantiza que cada muestra de vibración ocurra en el momento exacto en que la máquina está en funciones.

De esta manera, se elimina la probabilidad de perder datos relevantes durante la recolección, ya sea porque la programación no fue la adecuada o el equipo se encontraba detenido.

Esta tecnología es única en el mercado, y destaca entre la oferta gracias a que genera una visión clara del comportamiento y las tendencias de las máquinas, independientemente de su estado operativo.

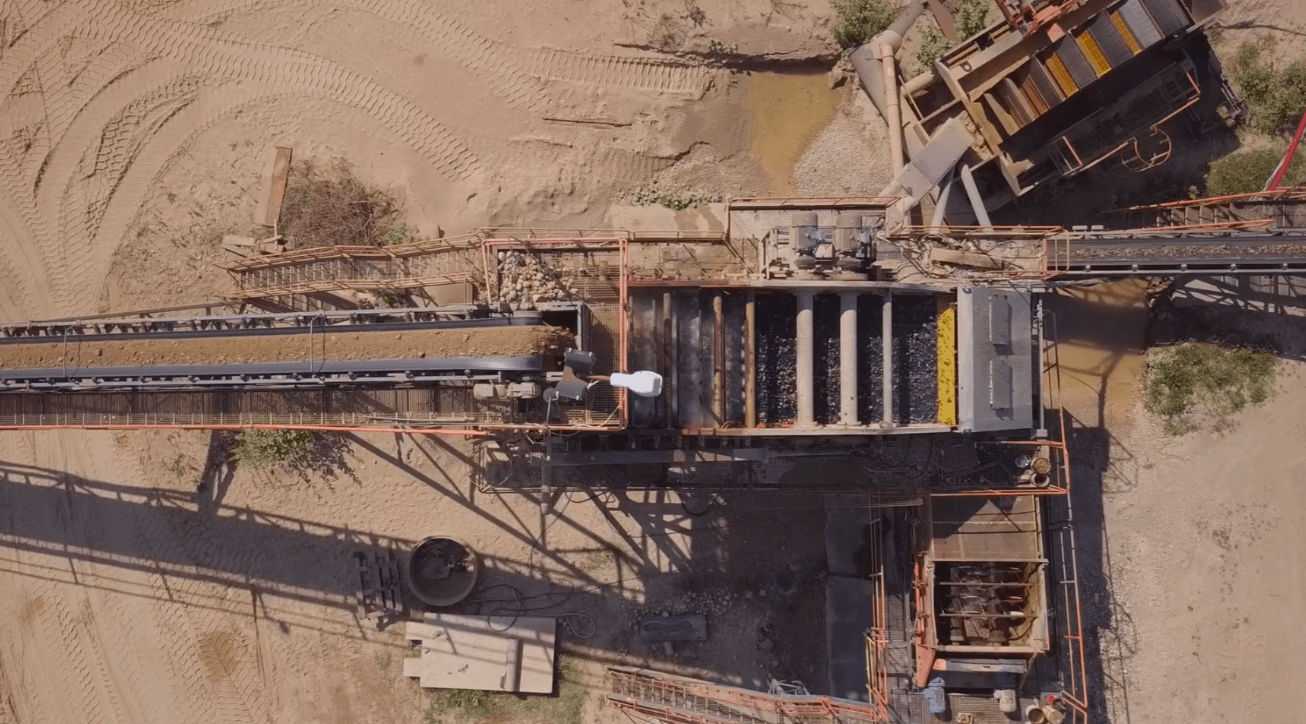

Soporte para Máquinas de Baja Rotación

Smart Trac Pro está equipado con un procesador que incrementa la capacidad de obtención de datos hasta 32 mil líneas por recolección. Con esta información, los espectros de vibración que genera el sensor alcanzan una resolución única entre la oferta del mercado.

El sensor también es capaz de efectuar recolecciones de hasta 64 segundos, posibilitando el registro de revoluciones completas en máquinas de baja rotación. Esto quiere decir que Smart Trac Pro es ideal para monitorear máquinas a partir de 1 RPM.

Casos de aplicación óptima de esta tecnología se pueden dar en empresas donde los activos de baja rotación son también los de más alta criticidad, como en mineras, centrales eléctricas o procesadoras de alimentos.

Para estos y otros sectores disponer de datos a este nivel de detalle es, definitivamente, una herramienta estratégica para toda la operación.

Monitoreo de Máquinas de RPM Variable

El diagnóstico predictivo en máquinas con RPM variable es complejo porque las frecuencias de vibración varían con la velocidad de la máquina, lo que dificulta la identificación de patrones y fallas potenciales.

Es necesario identificar correctamente las RPM de la máquina en cada captación de vibraciones para realizar un análisis asertivo en máquinas como compresores de aire, enfriadoras y motores accionados por inversor.

Desarrollamos un nuevo algoritmo de monitoreo al que llamamos RPM EncoderTM, que permite al usuario identificar la velocidad de rotación del equipo en tiempo real, basándose únicamente en la captación de vibraciones.

Gracias a esta característica, Smart Trac Pro determina con precisión la velocidad real del equipo en cada recolección, independientemente de que este parámetro se configure manualmente o esté sujeto a cambios.

Junto con el análisis en profundidad de datos de TRACTIAN IA™, el RPM EncoderTM aumenta la fiabilidad de la supervisión de máquinas con RPM variables, ya que siempre compara los espectros generados con los mismos parámetros, identificando así posibles fallas con mayor asertividad.

Protocolo de comunicación Propietaria de 915 MHz

Smart Trac Pro utiliza un innovador protocolo de comunicación de 915 MHz, que ofrece un amplio alcance, así como alta resistencia a las interferencias electromagnéticas.

La tecnología comprime los datos hasta un 95% sin pérdida de calidad, lo que garantiza que la plataforma refleje con precisión el estado de los equipos. Además, el alcance de la comunicación permite monitorear hasta 100 sensores a distancias de hasta 100 metros con obstáculos, y hasta 1 Km a campo abierto.

Indicadores de Tendencia

Sabemos lo importante que es para cualquier operación de mantenimiento anticiparse a que las fallas ocurran. De hecho, quisimos dar un paso más allá y crear una herramienta que pudiera alertar sobre fallas potenciales, es decir, incluso antes de que ocurran.

Monitoreando la tendencia del funcionamiento de las máquinas y gracias a la métrica Nivel de Salud, el analista puede evaluar la condición del equipo de manera precisa.

Desarrollada a partir de nuestra IA, genera un diagnóstico claro y fundamentado de la tendencia de falla del activo, basándose en datos comparativos de miles de máquinas monitoreadas por nuestros sensores.

Escucha tus máquinas

Además de recopilar datos, Smart Trac Pro transforma los espectros de vibración en audio, lo que permite a los técnicos escuchar los ruidos que producen las máquinas sin necesidad de realizar una inspección en sitio.

Si mediante este mecanismo el especialista identifica una falla potencial, el sistema de Smart Trac Pro le proporciona un procedimiento prescriptivo con opciones de personalización para adaptarlo a las necesidades de cada operación.

Estos siguientes pasos van desde identificar un simple tornillo suelto hasta comprobar los niveles de lubricación adecuados en cada máquina.

Procedimientos de Inspección Sensitiva

Equipamos Smart Trac Pro con la capacidad de generar instrucciones claras y detalladas sobre los próximos pasos al recibir una alerta: desde identificar un tornillo suelto hasta verificar niveles adecuados de lubricación.

Esto equipa al especialista con una herramienta que lo acompaña durante su ruta de inspecciones en profundidad, gracias a las listas de verificación de condiciones, lectura de parámetros, documentos, así como archivos de imagen y audio para robustecer sus informes de actividad.

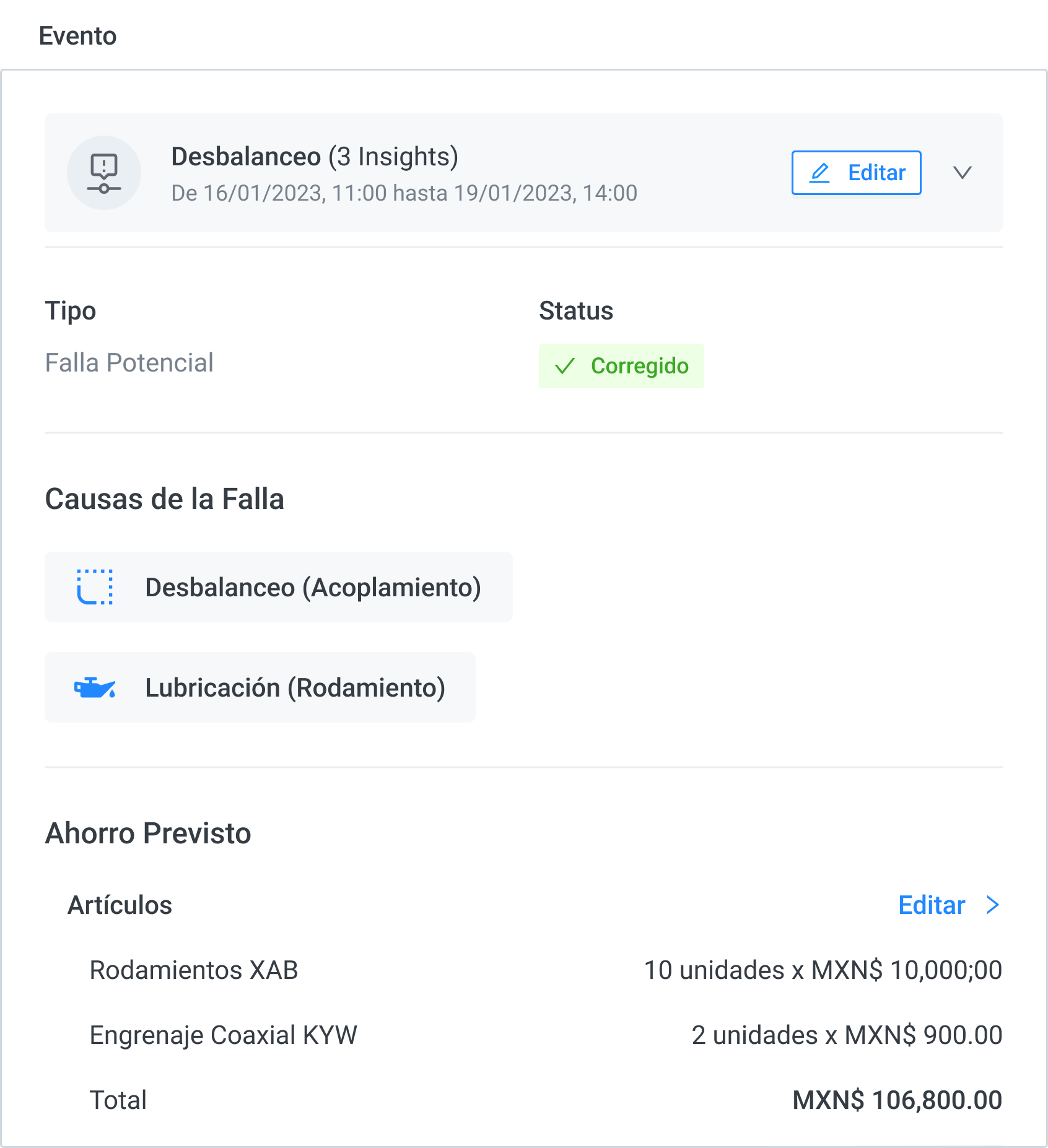

Histórico de Incidencias

TRACTIAN IATM es capaz de monitorear y categorizar las fallas, permitiendo que el analista de vibraciones se pueda enfocar en acciones estratégicas y en tomar decisiones con la mejor información disponible.

La tecnología del sensor relaciona y organiza automáticamente cada incidencia en la causa raíz. Esto permite el seguimiento continuo de posibles fallos y sus consecuencias en diferentes componentes, todo centralizado en un único registro.

Concentrando todo en un solo lugar, generamos trazabilidad, es decir, un historial que nos obtiene insights cada vez más precisos. Con esto, queremos darle al usuario el poder de encontrar una causa raíz, realizar un FMEA, o un RCA.

historico de incidencias

Vista general

Se trata de una solución ágil y completa para industrias que requieren seguir de manera simultánea varios equipos, así como los indicadores más importantes para cada procedimiento.

Mediante una “Lista de Autodiagnóstico” disponible en la interfaz, el analista puede conocer la razón exacta de cada incidencia y asegurar un enfoque de mantenimiento preciso e informado.

vision general

Desarrollamos tecnología para el futuro del mantenimiento predictivo

Con el desarrollo de Smart Trac Pro, mostramos a nuestros clientes que entendemos a detalle los nuevos estándares que demanda la industria, y cómo estos cambian con velocidad.

Por eso, de la mano de ellos y de miles de especialistas que nos han nutrido con su retroalimentación, construimos una solución que brindará alcance, claridad y un nivel de detalle hasta ahora insospechado para la toma de decisiones.

Convencidos de que desarrollar nueva tecnología con las necesidades de nuestros clientes en el centro de cada decisión, seguimos trabajando para posicionarnos como sus socios estratégicos.
