Mantenimiento de motorreductores: técnicas avanzadas

En la era industrial actual, los motorreductores desempeñan un papel esencial en una amplia gama de aplicaciones, desde la automatización de procesos en la industria manufacturera hasta la eficiencia energética en sistemas de transporte. Estos dispositivos combinan la potencia de un motor eléctrico con la versatilidad de una caja de engranajes, lo que les permite reducir la velocidad y aumentar el torque para adaptarse a diferentes necesidades de operación.

Sin embargo, para garantizar un rendimiento óptimo y una vida útil prolongada, el mantenimiento adecuado de los motorreductores es esencial. En un entorno industrial exigente, los componentes mecánicos están expuestos a desgaste, calor, humedad y otros factores que pueden afectar negativamente su funcionamiento. Por esta razón, se hace cada vez más necesario implementar técnicas avanzadas de mantenimiento que vayan más allá de las prácticas convencionales.

Este artículo tiene como objetivo presentar una visión exhaustiva sobre las técnicas avanzadas de mantenimiento para motorreductores, centrándose en cómo maximizar la eficiencia operativa y minimizar los tiempos de inactividad no planificados. A lo largo del artículo, se explorarán diferentes enfoques, herramientas y tecnologías emergentes que están transformando la manera en que se lleva a cabo el mantenimiento en este ámbito.

¿Qué es un motorreductor?

Los motorreductores son elementos mecánicos muy adecuados para el accionamiento de todo tipo de máquinas y aparatos de uso industrial, que necesitan reducir su velocidad de una forma eficiente, constante y segura.

El motorreductor se utiliza en procesos industriales para reducir la velocidad, esto lo logra gracias a la caja de engranajes que contiene en su interior por lo tanto ayuda a manipular la velocidad de entrada para así tener una velocidad de salida diferente permitiendo que la máquina consiga una velocidad adecuada, también ayuda a evitar daños a los equipos en los que se encuentre acoplado.

Los motorreductores son ideales para aplicaciones que requieren movimientos lentos y potentes, como cintas transportadoras, robots industriales, sistemas de elevación, equipos de manipulación y muchas otras aplicaciones en la industria y la automatización.

Es importante tener en cuenta que los motorreductores pueden tener diferentes características según sus especificaciones, como la relación de engranajes, el tipo de motor utilizado y la eficiencia del conjunto. Por lo tanto, al seleccionar un motorreductor para una aplicación específica, es necesario considerar cuidadosamente las necesidades de torque, velocidad y rendimiento requeridas para garantizar un funcionamiento óptimo del sistema.

¿Cómo funciona un motorreductor?

El motorreductor está compuesto por dos partes principales: el motor eléctrico y la caja de engranajes. El motor eléctrico, generalmente un motor de corriente alterna (AC) o corriente continua (DC), es el encargado de generar el movimiento inicial y la energía para impulsar el sistema. Por otro lado, la caja de engranajes contiene una serie de ruedas dentadas de diferentes tamaños y números de dientes.

Cuando se aplica energía eléctrica al motor, este comienza a girar. La energía generada se transfiere a la caja de engranajes mediante un eje de salida. Dentro de la caja de engranajes, los engranajes interactúan para reducir la velocidad del eje de salida mientras aumentan el torque. La relación entre el número de dientes en los engranajes determina la velocidad de salida y el torque resultante.

El engranaje de entrada, conectado directamente al eje del motor, se llama piñón, y el engranaje de salida, conectado al eje de salida, se llama corona. La disposición y el número de engranajes intermedios pueden variar según el diseño y las especificaciones del motorreductor.

La función de los engranajes es transferir la potencia del motor al mecanismo o la máquina que se está accionando.

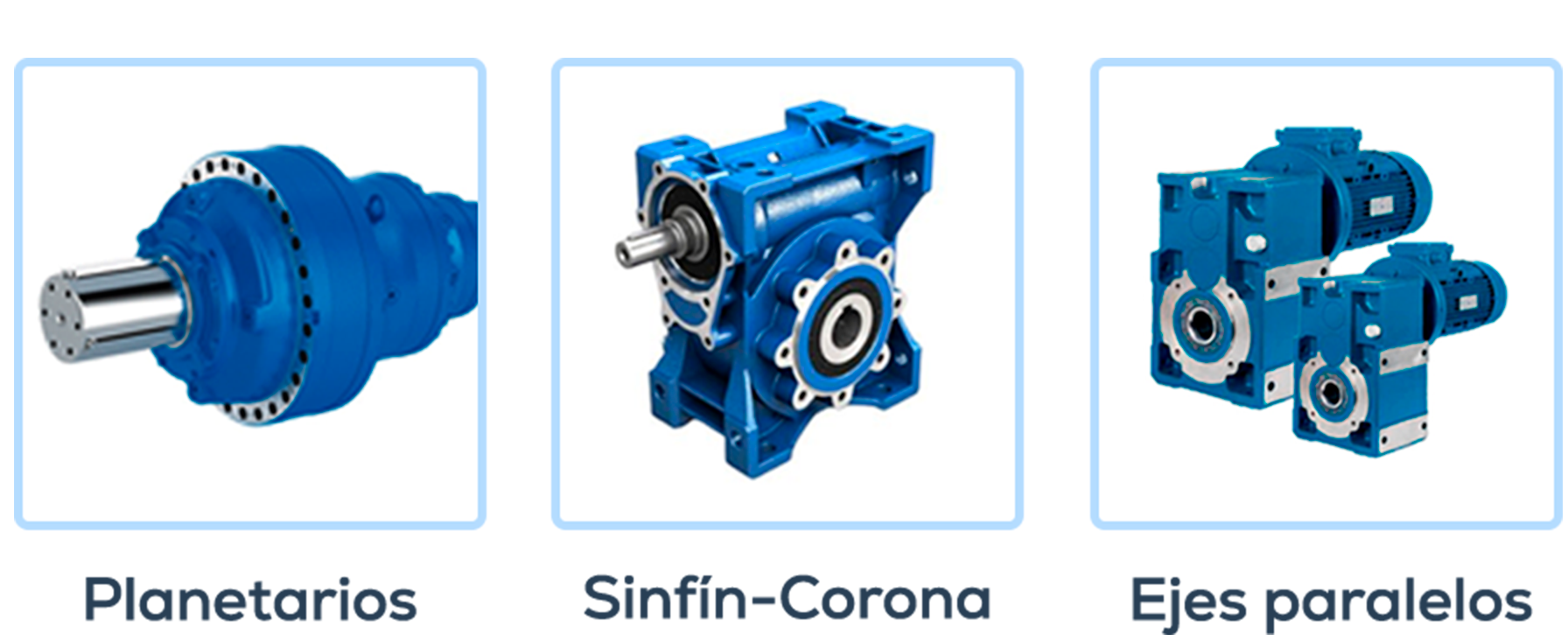

Tipos de motorreductores

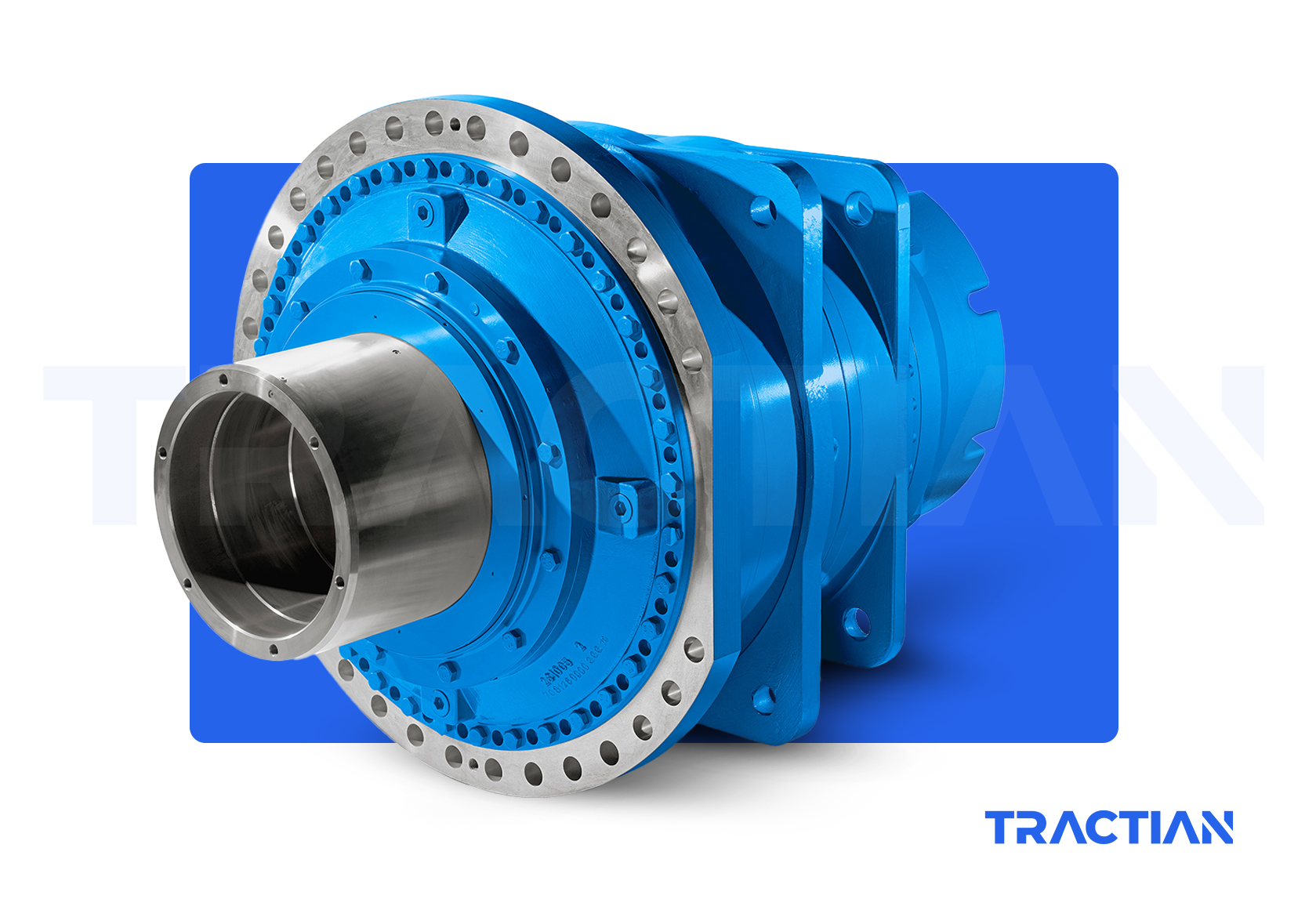

Reductor planetario

Un motorreductor planetario, también conocido como reductor planetario o engranaje planetario, es un tipo específico de motorreductor que utiliza un conjunto de engranajes planetarios para lograr la reducción de velocidad y el aumento de torque. Se caracteriza por su diseño compacto, alta eficiencia y capacidad para transmitir grandes cargas de torsión.

El motorreductor planetario se compone de tres componentes principales:

• Sol: Es el engranaje central, generalmente en forma de disco, ubicado en el centro del sistema. El sol se conecta directamente al eje del motor y es el elemento que impulsa la rotación inicial.

• Planetas: Son engranajes más pequeños que giran alrededor del sol en el mismo plano, de ahí su nombre “engranaje planetario”. Estos engranajes están montados en ejes llamados brazos o portaplanetas. Los planetas tienen una relación de engranaje con el sol, lo que determina cómo se transmitirá el movimiento al siguiente componente.

• Corona o Anillo: Es el componente externo y estático del sistema. Está dentado por dentro y rodea a los planetas. Los dientes de la corona se engranan con los planetas, lo que asegura que la rotación de los planetas se transfiera al anillo, transmitiendo así la salida a través del eje de salida del reductor.

El principio de funcionamiento de un motorreductor planetario se basa en la combinación de  los movimientos de los planetas y el sol. A medida que el motor hace girar el sol, los planetas también giran a su alrededor. La disposición de los engranajes y sus relaciones de velocidad permiten que los planetas giren sobre su propio eje mientras giran alrededor del sol. Esto crea un movimiento orbital que transmite el movimiento y el torque a través del anillo, logrando una reducción de velocidad y un aumento en el torque de salida.

La disposición planetaria de los engranajes permite distribuir la carga entre múltiples dientes, lo que mejora la capacidad de carga y reduce la fatiga de los engranajes. Esta característica hace que los motorreductores planetarios sean ideales para aplicaciones que requieren altos niveles de precisión y durabilidad.

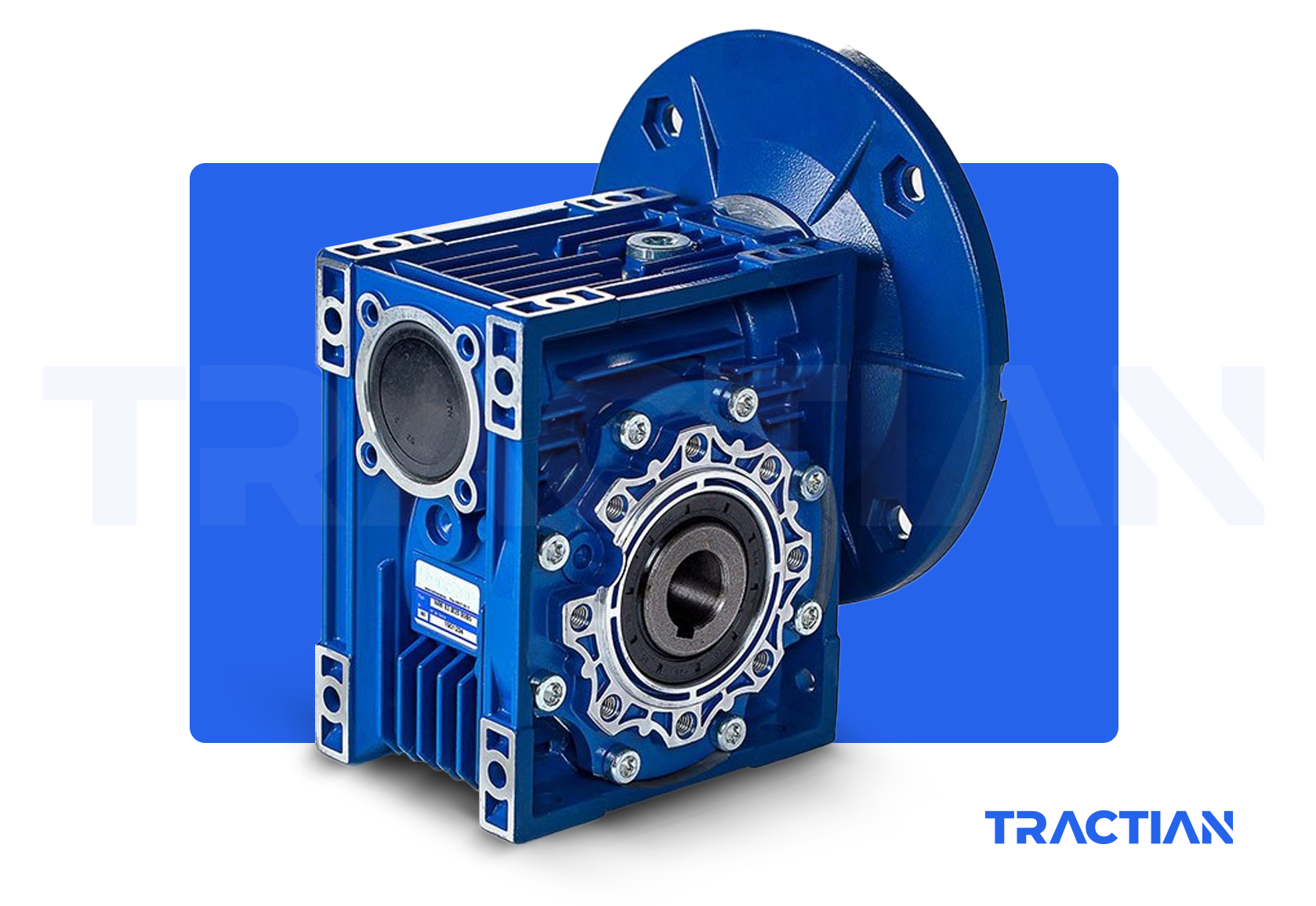

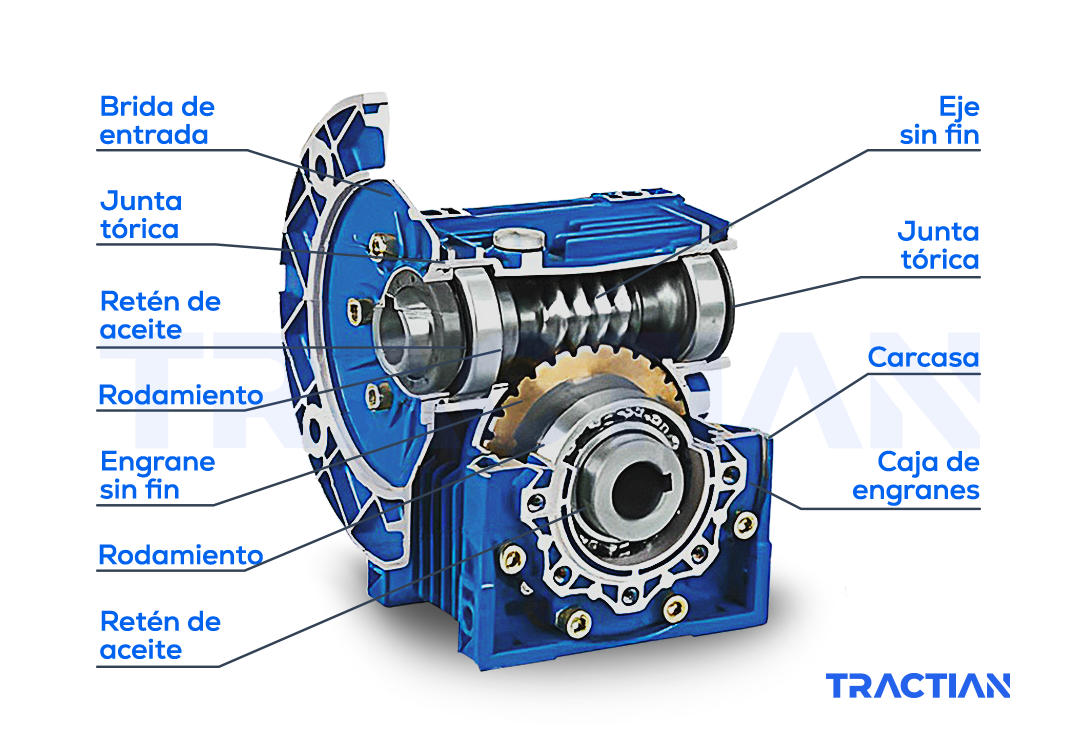

Motorreductor sinfín-corona

Un motorreductor sinfín-corona, también conocido como reductor de tornillo sinfín o reductor sinfín-corona es un tipo de reductor que se compone de dos elementos clave: un tornillo sinfín y una corona.

Tornillo sinfín: El tornillo sinfín es una pieza alargada con forma de hélice que se conecta al eje del motor eléctrico. Se trata de un engranaje cilíndrico helicoidal con una única rosca que transmite el movimiento rotatorio desde el motor hacia la corona. La disposición helicoidal del tornillo sinfín crea una acción de empuje y giro, lo que permite reducir significativamente la velocidad de salida en comparación con la velocidad del motor.

Corona o Rueda dentada: La corona es una rueda dentada grande y circular con dientes dispuestos en su periferia. Estos dientes se engranan con el tornillo sinfín, lo que permite que la rotación del tornillo se transmita a la corona. La disposición de los dientes y el tornillo sinfín determinan la relación de transmisión entre la velocidad de entrada del motor y la velocidad de salida del reductor.

Este diseño proporciona un aumento significativo en el torque de salida, lo que lo hace adecuado para aplicaciones que requieren una alta potencia en un espacio compacto.

Los motorreductores sinfín-corona son ampliamente utilizados en una variedad de aplicaciones, como sistemas de elevación.

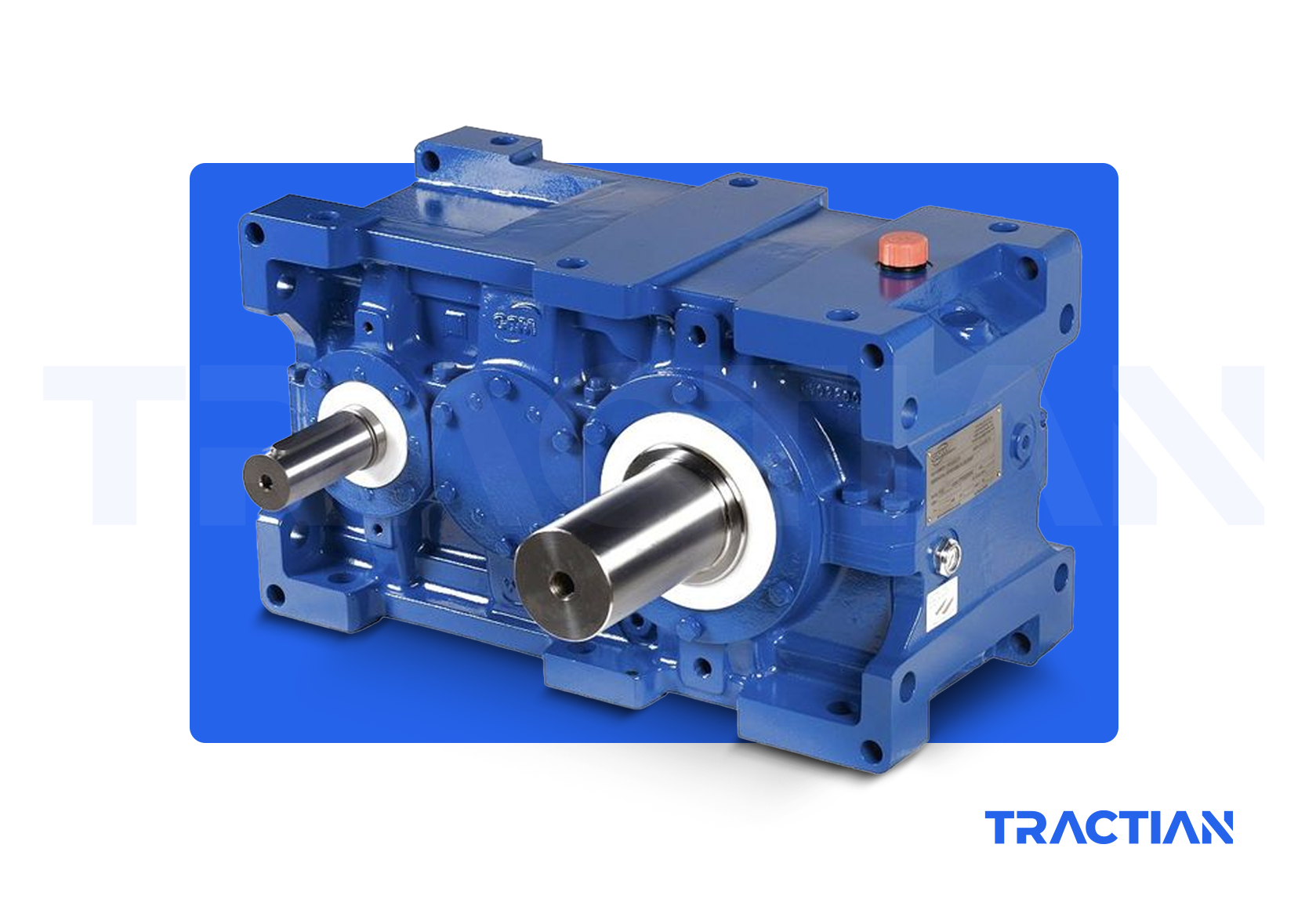

Motorreductor de ejes paralelos

Un motorreductor de ejes paralelos es un tipo de sistema de transmisión mecánica que utiliza una disposición de engranajes para reducir la velocidad de rotación y aumentar el torque de salida en un mismo plano, es decir, con ejes paralelos de entrada y salida. Este tipo de motorreductor es ampliamente utilizado en diversas aplicaciones industriales y mecánicas donde se necesita una alta eficiencia, un diseño compacto y una transmisión confiable de potencia.

La configuración de un motorreductor de ejes paralelos suele consistir en dos ejes colocados paralelamente en la carcasa del reductor. Uno de los ejes está conectado al motor eléctrico, mientras que el otro es el eje de salida que transmite el movimiento a la maquinaria o sistema que se debe accionar.

Dentro de la carcasa del motorreductor, se encuentran los engranajes que hacen posible la transmisión de potencia. Estos engranajes pueden ser de diferentes tipos, como engranajes rectos, helicoidales o cónicos, según el diseño y las especificaciones del reductor. Los engranajes están dispuestos de manera que se produzca la reducción de velocidad y el aumento de torque entre el eje de entrada y el eje de salida.

El funcionamiento de un motorreductor de ejes paralelos se basa en la interacción entre los dientes de los engranajes. Cuando el motor eléctrico gira el eje de entrada, los engranajes transfieren el movimiento al eje de salida, pero con una velocidad reducida y un aumento en el torque de salida. La relación de transmisión entre la velocidad de entrada y salida se determina por las características de los engranajes utilizados.

Este tipo de motorreductores son una solución valiosa para aplicaciones que requieren una mayor potencia de salida en relación con la velocidad de entrada.

Técnicas avanzadas de mantenimiento para motorreductores

El mantenimiento adecuado de motorreductores es esencial para garantizar un rendimiento óptimo y una vida útil prolongada de estos dispositivos. Las técnicas avanzadas de mantenimiento para motorreductores buscan maximizar la eficiencia operativa y minimizar los tiempos de inactividad no planificados. Ahora veremos algunas de las técnicas más utilizadas:

Análisis de vibraciones

El análisis de vibraciones es una herramienta fundamental en el mantenimiento predictivo de maquinaria industrial en general, incluyendo en ella los motorreductores.

Permite detectar problemas en una etapa temprana al monitorear las vibraciones generadas por la maquinaria en funcionamiento.

Un aumento anormal en las vibraciones puede indicar desequilibrios, desalineaciones, holguras, desgaste excesivo u otros problemas potenciales que podrían llevar a una falla en el equipo.

El proceso de análisis de vibraciones para motorreductores involucra varios pasos clave:

• Recopilación de Datos: Se instalan sensores de vibración en puntos estratégicos del motorreductor para medir las vibraciones generadas durante su operación normal.

• Monitoreo Continuo: Los sensores registran las vibraciones a lo largo del tiempo mientras el motorreductor está en funcionamiento. Esto puede ser en condiciones de carga completa o en diferentes niveles de carga para evaluar el comportamiento en diferentes situaciones operativas.

• Análisis de Espectro de Frecuencia: Los datos recopilados se convierten en un espectro de frecuencia mediante análisis de Fourier u otras técnicas.

Este espectro muestra las frecuencias presentes en las vibraciones y puede revelar patrones característicos asociados con diferentes tipos de problemas.

• Comparación con Baseline: Se compara el espectro actual con una línea base previamente establecida para la maquinaria en condiciones óptimas. Cualquier desviación significativa podría indicar la presencia de problemas.

• Diagnóstico e Identificación de Problemas: Basándose en los patrones de frecuencia observados, se realiza un diagnóstico para identificar el tipo de problema probable.

Por ejemplo, un pico en una frecuencia específica podría sugerir una desalineación, mientras que un patrón disperso podría indicar un desgaste general.

• Priorización y Planificación de Mantenimiento: Dependiendo de la gravedad del problema detectado, se puede establecer una priorización para el mantenimiento. Problemas más críticos pueden requerir una acción inmediata, mientras que otros podrían planificarse para un mantenimiento futuro.

• Seguimiento y Verificación: Después de realizar las acciones de mantenimiento, se realiza un seguimiento para verificar si las vibraciones han disminuido y si el problema ha sido resuelto.

Termografía

La termografía es otra técnica valiosa utilizada en el mantenimiento predictivo de motorreductores. Esta técnica se basa en la detección de las diferencias de temperatura en la superficie de un objeto o equipo para identificar posibles problemas y anomalías.

La podemos aplicar de la siguiente manera:

• Preparación y Equipamiento:

Es necesaria una cámara termográfica, que es un dispositivo que puede capturar imágenes infrarrojas que representan las diferencias de temperatura.

Por otra parte es vital que el motorreductor esté funcionando en condiciones normales de carga y operación para obtener mediciones precisas.

• Captura de Imágenes:

Es necesario capturar imágenes de la superficie del motorreductor y sus componentes mientras están en funcionamiento.

Se deben capturar imágenes desde diferentes ángulos y distancias para obtener una vista completa de la máquina.

• Análisis de Imágenes:

Utilizar software de análisis termográfico para procesar las imágenes capturadas y generar mapas de temperatura.

Los colores en el mapa de temperatura indican las variaciones de temperatura, donde los colores más cálidos (como rojo y amarillo) representan áreas más calientes, y los colores más fríos (como azul y verde) representan áreas más frías.

• Comparación con Referencias:

Comparar las imágenes termográficas actuales con imágenes de referencia tomadas cuando el motorreductor estaba en condiciones óptimas.

Identifica las áreas donde las temperaturas son más altas o más bajas de lo normal.

• Interpretación de Resultados:

Es necesario buscar patrones anormales en las imágenes termográficas, como puntos calientes o fríos, gradientes de temperatura irregulares o áreas con fluctuaciones térmicas.

Estos patrones pueden indicar problemas como sobrecalentamiento, desgaste en cojinetes, fricción excesiva o desequilibrios.

• Diagnóstico de Problemas:

Utiliza la información de las imágenes termográficas para identificar y diagnosticar posibles problemas en el motorreductor.

Por ejemplo, puntos calientes pueden indicar fricción excesiva debido a problemas de lubricación, mientras que áreas frías pueden señalar problemas de flujo de energía o defectos en componentes.

• Determinación de Acciones de Mantenimiento:

Basándose en el diagnóstico, planifica y prioriza las acciones de mantenimiento necesarias.

Las acciones pueden incluir lubricación adecuada, reemplazo de cojinetes, ajuste de componentes o reparaciones adicionales.

• Seguimiento y Verificación:

Después de realizar las acciones de mantenimiento, se deben capturar nuevas imágenes termográficas para verificar si las diferencias de temperatura han disminuido o desaparecido.

Análisis de lubricantes

Por último, pero no por eso menos importante, el análisis de lubricantes es una herramienta crucial para el mantenimiento predictivo de motorreductores, ya que mediante él es posible mejorar la confiabilidad y la eficiencia de nuestros motorreductores. Estos son algunos puntos que se deben considerar para realizar un análisis de lubricantes correcto.:

• Selección de Puntos de Muestreo:

Identifica los puntos estratégicos para tomar muestras de lubricante, como el cárter del motorreductor y los cojinetes.

Sigue las recomendaciones del fabricante y la experiencia previa para seleccionar los puntos adecuados.

• Frecuencia de Muestreo:

Establece una frecuencia de muestreo regular y coherente según las condiciones de operación y el ciclo de vida útil del lubricante.

La frecuencia puede variar desde mensual hasta trimestral, dependiendo de la criticidad y el entorno de trabajo.

• Método de Muestreo:

Utiliza técnicas de muestreo limpias y adecuadas para evitar la contaminación de las muestras.

Utiliza herramientas limpias y recipientes de recolección adecuados para minimizar la introducción de contaminantes.

• Análisis Físico-Químico:

Realiza pruebas de viscosidad, contenido de agua, contenido de partículas sólidas y otros parámetros físico-químicos.

Estos análisis ayudan a determinar la calidad general del lubricante y su capacidad para proteger los componentes del motorreductor.

• Análisis de Desgaste:

Utiliza técnicas como la espectrometría de emisión óptica o espectrometría de masas para identificar metales y elementos de desgaste en el lubricante.

Compara los resultados con límites de referencia para detectar signos tempranos de desgaste en cojinetes, engranajes u otros componentes.

• Contaminación y Contaminantes:

Evalúa la presencia de contaminantes externos, como agua, partículas de polvo o productos de combustión, que puedan afectar la calidad del lubricante y la operación del motorreductor.

• Interpretación de Resultados:

Compara los valores obtenidos con las especificaciones del fabricante del lubricante y los estándares industriales.

Busca tendencias en los resultados a lo largo del tiempo, lo que puede indicar cambios en la condición del motorreductor.

• Diagnóstico y Acciones de Mantenimiento:

Basándote en los resultados del análisis, diagnostica problemas potenciales, como desgaste excesivo, contaminación o degradación del lubricante.

Determina las acciones de mantenimiento necesarias, como cambiar el lubricante, filtrar, limpiar o reparar componentes.

• Registro y Seguimiento:

Mantén un registro detallado de todos los análisis de lubricantes realizados, incluidos los resultados y las acciones tomadas.

Utiliza estos registros para realizar un seguimiento de la salud del motorreductor y para tomar decisiones informadas en futuros análisis.

• Capacitación y Colaboración:

Asegúrate de que el personal encargado del análisis de lubricantes esté capacitado en la interpretación de resultados y en la toma de decisiones de mantenimiento.

Colabora con expertos en lubricación y mantenimiento para obtener asesoramiento en casos de problemas complejos.

Adicional a las técnicas de mantenimiento avanzadas de las que ya hemos hablado, es siempre indispensable implementar tecnologías como los software de gestión de mantenimiento GMAO (CMMS) y sensores de monitoreo del estado de condición de las máquinas, que mejorarán y harán más eficientes las rutinas de mantenimiento.
