Sensores de vibração para ativos com velocidade variável e VFD

Erik Cordeiro

Atualizado em 15 abr. de 2026

8 min.

O inversor de frequência (VFD, do inglês Variable Frequency Drive) é um controlador eletrônico que regula a velocidade, torque e partida de motores elétricos, ajustando a frequência e a tensão fornecidas. Hoje, essa ferramenta virou padrão na indústra e boa parte dos ativos rotativos nas plantas modernas (compressores, bombas, ventiladores, esteiras, misturadores) já opera com ele.

A ideia é ganhar mais controle de processo, economia de energia, partidas mais suaves e adaptação automática à demanda.

O problema é que essa flexibilidade operacional cria um ambiente muito mais difícil para a análise de vibração. E quando o time de confiabilidade não percebe isso, começa a trabalhar com uma falsa sensação de segurança, afinal os sensores estão instalados, os dados estão chegando e os alarmes estão configurados. Mas as falhas continuam passando despercebidas.

Este artigo explora por que ativos com VFD exigem uma abordagem diferente na análise de vibração e o que muda na prática quando o sensor e a plataforma são preparados para lidar com rotação variável.

Leia também:

O que muda na análise de vibração quando o ativo tem VFD

Em um ativo de velocidade fixa, o trabalho do analista é relativamente organizado. O RPM é constante, as frequências de defeito são previsíveis, e os thresholds de alarme fazem sentido, porque a máquina sempre opera nas mesmas condições.

Com o VFD, tudo isso muda. O ativo pode operar em 30 Hz numa hora e em 55 Hz na outra, e cada variação de frequência de alimentação arrasta junto todo o espectro de vibração. Muda a frequência de rotação, as harmônicas, as frequências de defeito de rolamento e até a gear mesh frequency (ou frequência de engrenamento).

O espectro de vibração deixa de ser uma impressão digital estável e passa a ser um sinal em constante movimento.

Isso tem três implicações diretas para o monitoramento:

O baseline precisa ser dinâmico

Um histórico de comportamento construído com o ativo a 45 Hz não representa fielmente o que acontece a 30 Hz.

Se o sistema usa um único baseline para toda a faixa de operação, ele vai comparar coisas incomparáveis e emitir alarmes errados o tempo todo.

As frequências de referência precisam acompanhar o RPM em tempo real

Não adianta calcular as frequências de defeito de rolamento (BPFI, BPFO, BSF, FTF) com base no RPM nominal se a máquina raramente opera nele.

Sem o RPM real medido continuamente, a análise espectral perde precisão.

A energia de vibração varia naturalmente com a velocidade

Em rotações mais altas, a amplitude de vibração tende a ser maior. Não necessariamente porque há algo errado, mas porque as forças dinâmicas aumentam com o quadrado da rotação.

Um sistema que não entende isso vai interpretar oscilações normais como deterioração do ativo e gerar alertas desnecessariamente.

Por que o diagnóstico convencional não funciona com RPM variável

A lógica da maioria das ferramentas de análise de vibração funciona perfeitamente em ativos velocidade fixa. Mas com VFD, ela cria dois problemas sérios: as referências de frequência ficam desatualizadas e os limites de alarme perdem a calibração.

Entenda cada um desses obstáculos:

Frequências de defeito de rolamento, GMF e harmônicas: tudo se desloca junto com o RPM

As frequências características de falha em componentes rotativos (BPFI, BPFO, BSF e FTF para rolamentos; gear mesh frequency para engrenagens; e as harmônicas de rotação) são todas calculadas a partir do RPM de operação.

A fórmula é direta, então se o RPM varia, essas frequências variam na mesma proporção. Um rolamento com defeito externo (BPFO) que apresenta energia em 87 Hz a 1800 RPM vai apresentar essa mesma energia em torno de 58 Hz quando o ativo estiver rodando a 1200 RPM.

O problema é que a maioria dos sistemas de análise convencional trabalha com frequências de referência fixas, calculadas uma vez com base no RPM nominal e nunca mais atualizadas. Quando o analista olha o espectro e não encontra a energia na frequência de defeito esperada, pode concluir que o ativo está saudável. Mas a energia está lá, só que em outro lugar do espectro, porque o RPM mudou.

O diagnóstico baseado em frequência fixa em um ativo de RPM variável é, na prática, uma análise cega para boa parte do tempo de operação.

Alarme por threshold fixo de amplitude: falso positivo em RPM alto, falso negativo em RPM baixo

Imagine um threshold configurado em 10 mm/s de velocidade de vibração para um ventilador que normalmente opera entre 900 e 1800 RPM.

Em 1800 RPM, o ativo vibra naturalmente em torno de 8 mm/s quando está saudável. Um pequeno desbalanceamento nascente pode empurrar para 11 mm/s. Se isso acontece, o alarme dispara e o técnico é acionado. Até aqui, tudo certo.

Agora o mesmo ativo, em 900 RPM, vibra saudável em torno de 3 mm/s. Um defeito já em estágio intermediário consegue elevar a vibração para apenas 6 mm/s, bem abaixo do threshold de 10 mm/s. Por estar dentro do limite fixo, o alarme não dispara, nenhum técnico é acionado e a falha evolui.

Esse é o problema clássico do threshold fixo em ativos com velocidade variável: ele é calibrado para uma faixa de operação específica e perde completamente a sensibilidade fora dela.

Em RPM alto, isso gera falsos positivos e desgasta a credibilidade do sistema. Em RPM baixo, gera falsos negativos e deixa falhas reais passarem.

Quais falhas ficam escondidas sem sensores de vibração preparados para VFD

A consequência mais perigosa de um sistema mal adaptado ao VFD é justamente o falso negativo. O alarme não dispara, o técnico não vai até o ativo e a falha evolui em silêncio.

Três modos de falha são especialmente vulneráveis a esse cenário:

Defeito de rolamento com frequências que se deslocam

Rolamentos são os componentes mais monitorados por vibração e também os que mais sofrem com a análise inadequada em ativos com VFD. Como as frequências características dependem diretamente do RPM, qualquer variação de velocidade desloca essas frequências no espectro.

Sem um sistema que rastreie o RPM em tempo real e recalcule as frequências de referência continuamente, o analista não sabe nem onde procurar a assinatura do defeito. O espectro tem a informação, mas o diagnóstico não consegue lê-la corretamente.

Em estágios iniciais de deterioração, quando a energia do defeito ainda é baixa, essa imprecisão de referência é suficiente para mascarar completamente o problema.

Desbalanceamento mascarado pela variação de velocidade

O desbalanceamento se manifesta principalmente na frequência de rotação (1x) e suas harmônicas. Em velocidade fixa, isso é fácil de identificar. Com VFD, o desafio é separar o que é variação normal de amplitude decorrente da mudança de RPM do que é crescimento real da força de desbalanceamento.

Um ativo que passa de 1200 para 1800 RPM vai naturalmente mostrar mais energia em 1x, porque a força centrífuga cresce com o quadrado da velocidade. Se o sistema não normaliza a amplitude pelo RPM de operação, essa variação normal pode ser interpretada como deterioração, gerando intervenções desnecessárias.

O inverso também acontece. Um desbalanceamento real que se desenvolve enquanto o ativo opera em faixas baixas pode ficar escondido abaixo dos limites configurados para faixas mais altas.

Ressonância que só aparece em determinado RPM

Esse é um dos fenômenos mais traiçoeiros em ativos com VFD. Toda estrutura mecânica tem frequências naturais: valores de RPM ou excitação em que o sistema responde com amplitude amplificada. Em ativos de velocidade fixa, ou o ativo opera longe da ressonância ou o problema é identificado e corrigido durante o comissionamento.

Com VFD, o ativo varre uma faixa de rotações ao longo do dia. Se algum RPM dentro dessa faixa coincide com uma frequência natural da estrutura ou do eixo, a vibração aumenta significativamente apenas durante aquele patamar e cai de volta ao normal assim que o ativo passa dessa faixa.

Um sistema sem resolução temporal suficiente ou sem rastreamento contínuo do RPM simplesmente não captura esse evento. Os dados mostram vibração normal na maioria do tempo e o pico de ressonância passa despercebido, até que o ativo apresente trincas de fadiga ou folgas progressivas na estrutura.

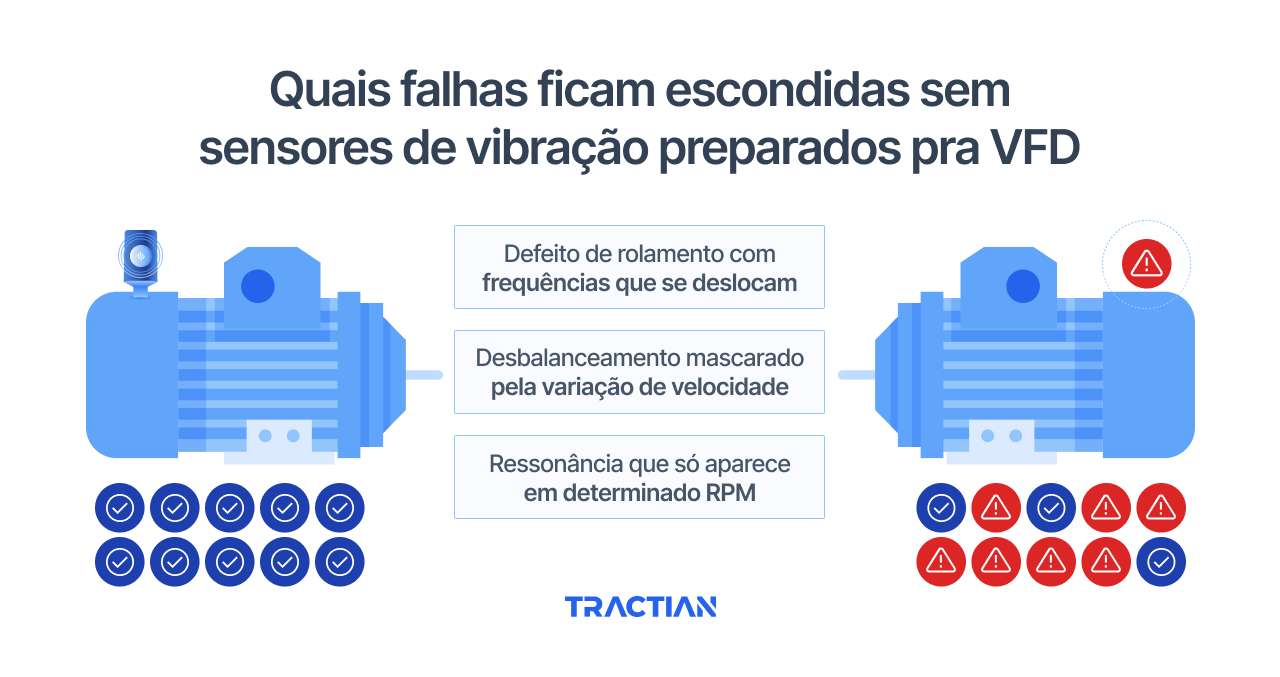

Quais falhas ficam escondidas sem sensores de vibração preparados para VFD

Como sensores de vibração com magnetômetro resolvem o problema

Os três problemas descritos acima têm uma raiz comum: o sistema de monitoramento não sabe, em cada momento, em qual RPM o ativo está operando. Sem essa informação, não há como calcular frequências de defeito corretas, construir um baseline significativo ou definir thresholds que façam sentido para aquela condição.

Sensores com magnetômetro integrado resolvem exatamente esse ponto. A partir daí, todo o restante da análise se torna mais confiável.

Veja algumas vantagens do sensor com magnetômetro para esses casos:

Medição de RPM real sem tacômetro externo

Uma boa solução para o problema do RPM variável é eliminar a dependência de um tacômetro externo. Sensores de vibração equipados com magnetômetro conseguem detectar a frequência de rotação diretamente a partir do campo magnético gerado pelo próprio motor ou eixo durante a operação.

Durante a operação, o sensor identifica a frequência de alimentação do inversor ou as passagens dos polos do motor e extrai o RPM real de operação de forma contínua. Ele faz isso sem precisar de cabos adicionais, encoders ou integração com o CLP.

Essa medição tem um impacto direto na qualidade do diagnóstico. As frequências de defeito são calculadas e atualizadas em tempo real, o espectro sempre é analisado no contexto do RPM correto, e o analista (ou o próprio sistema inteligente, dependendo do sensor) sabe exatamente onde procurar a assinatura de cada modo de falha.

Baseline por faixa de operação

Com o RPM rastreado continuamente, é possível construir baselines segmentados por faixa de operação. Em vez de um único perfil de comportamento esperado para o ativo, o sistema aprende como a máquina se comporta em cada patamar de velocidade.

Isso muda completamente a lógica de detecção de anomalias. Quando o ativo está em 1200 RPM, ele é comparado com o histórico de comportamento a 1200 RPM. Quando passa para 1800 RPM, a referência muda junto. Variações normais decorrentes da mudança de velocidade deixam de ser tratadas como anomalias.

Assim, há uma redução expressiva de falsos positivos e, mais importante, uma sensibilidade muito maior para detectar deterioração real, porque o sistema não precisa de margens largas para absorver variações de operação.

Thresholds que se ajustam ao regime

Com baselines dinâmicos e RPM rastreado em tempo real, os limites de alarme deixam de ser valores fixos e passam a ser funções do regime de operação.

Em termos práticos, o threshold a 900 RPM é diferente do threshold a 1800 RPM, e ambos são calculados com base no comportamento histórico real do ativo em cada faixa. Um desvio de 20% sobre o baseline a 900 RPM tem o mesmo significado diagnóstico que um desvio de 20% sobre o baseline a 1800 RPM, mesmo que os valores absolutos de amplitude sejam muito diferentes.

Esse modelo de alarme adaptativo é o que permite detectar falhas nascentes em qualquer ponto da faixa de operação, sem calibração manual por faixa de velocidade e sem sacrificar sensibilidade para reduzir ruído de alarme.

Como os sensores de vibração da Tractian operam em ativos com VFD

Monitorar um ativo com inversor de frequência usando um sensor genérico é como tentar medir temperatura com um termômetro que só funciona até 36°C. Os dados chegam, a tela mostra algo, mas a informação que realmente importa fica de fora.

A solução de monitoramento de condição da Tractian foi desenvolvida para operar em qualquer ambiente, seja de velocidade fixa ou variável. Os sensores integram magnetômetro para medição contínua de RPM sem necessidade de tacômetro externo, e a plataforma usa esse dado para ancorar toda a análise ao regime real de operação do ativo.

As frequências de defeito são calculadas com o RPM do momento e os alertas se ajustam automaticamente conforme o ativo transita entre diferentes velocidades ao longo do turno. O modelo de autodiagnóstico aprende o comportamento da máquina em cada condição operacional e identifica desvios relevantes independentemente de em qual RPM eles aparecem.

Para ativos críticos com VFD, esse nível de adaptabilidade é um requisito para o sucesso da operação.

No AI Center da Tractian, nós estudamos todo modo de falha e quebramos todo tipo de máquina para que nenhuma das suas quebre. Nossa vocação é te ajudar a prevenir esse tipo de gasto.

Clique aqui para falar com um especialista Tractian e agendar sua demonstração →
