La inspección visual de un motor eléctrico puede decirte que se ve bien. No puede decirte que las barras del rotor están fracturándose ni que el aislamiento del estátor está perdiendo resistencia. Las fallas internas del rotor y el estátor son las más difíciles de detectar y las más costosas cuando llegan a paro.
A diferencia de los rodamientos, cuyas fallas generan señales de vibración claras y tempranas, las fallas internas del motor se desarrollan sin señal visible o auditiva hasta que el daño ya es significativo. El motor puede seguir operando con eficiencia reducida y mayor consumo energético hasta el paro definitivo.
En términos funcionales breves: el rotor es la parte móvil que genera el giro; el estátor es la parte fija que genera el campo magnético. Cuando alguno falla, el motor puede continuar operando un tiempo antes del paro definitivo, lo que permite que el daño avance sin señales evidentes.
Por qué las fallas en rotor y estátor son las más difíciles de detectar
Los rodamientos generan señales de vibración en frecuencias características bien documentadas. El análisis de vibraciones las captura con semanas de antelación. Las fallas de rotor y estátor, en cambio, se manifiestan de formas más sutiles que requieren técnicas complementarias.
Una barra de rotor fracturada no genera un pico de vibración claro: genera bandas laterales alrededor de la frecuencia de alimentación que pueden confundirse con otras fuentes de vibración. Una degradación del aislamiento del estátor se manifiesta como temperatura elevada, pero la temperatura de un motor puede variar por muchas razones.
El desafío no es capturar la señal: es interpretarla correctamente en el contexto operativo del activo. Eso requiere análisis espectral de alta resolución, monitoreo de temperatura con tendencia histórica y, en muchos casos, mediciones complementarias como resistencia de aislamiento y análisis de corriente.

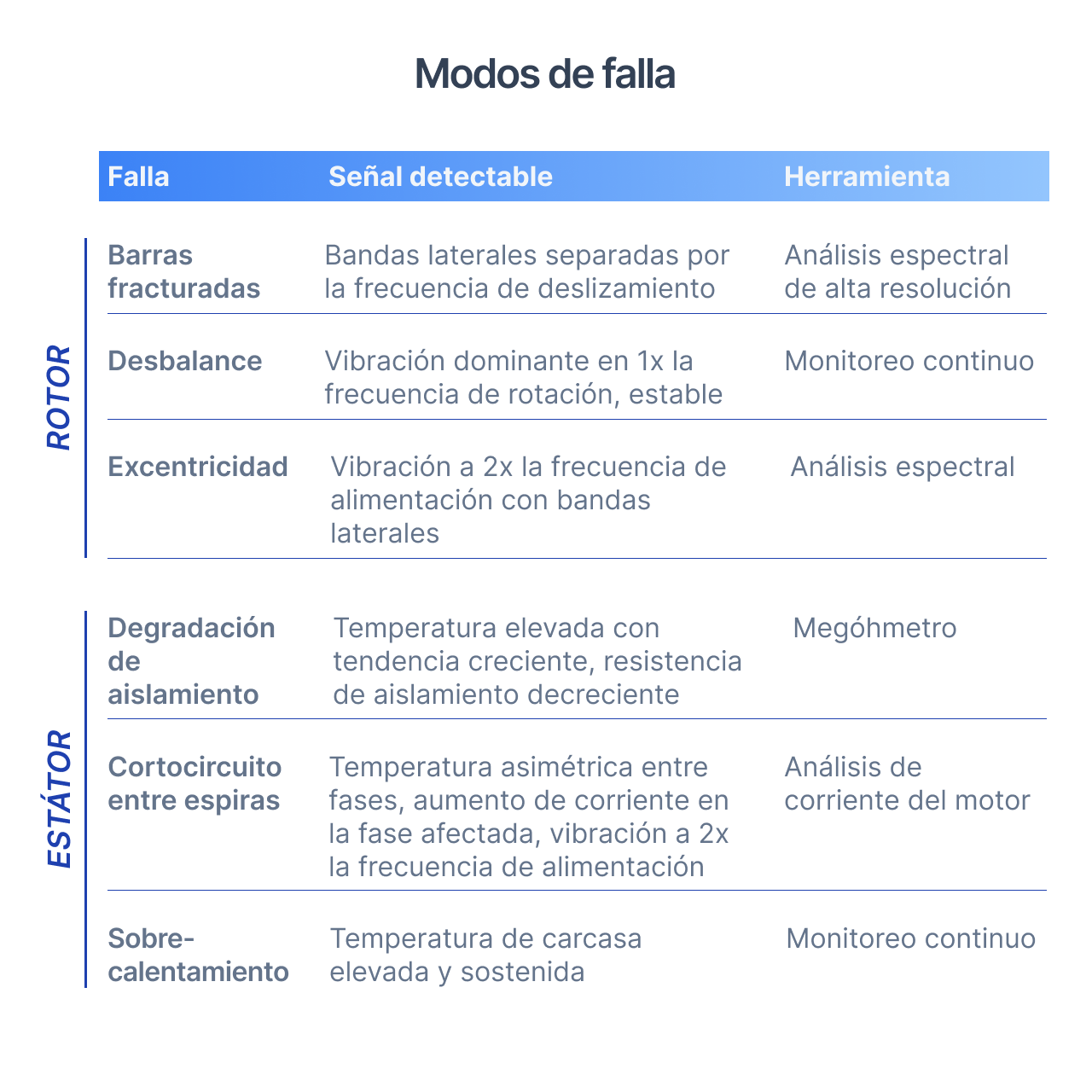

Modos de falla del rotor: cómo se desarrollan y cómo se detectan
Barras del rotor fracturadas o con alta resistencia
En rotores de jaula de ardilla, las barras conductoras pueden fracturarse por fatiga mecánica, sobrecalentamiento repetido o defecto de fabricación. La fractura no ocurre de golpe: comienza como una fisura que aumenta la resistencia eléctrica de la barra y progresa hasta la fractura completa.
Señal detectable: bandas laterales alrededor de la frecuencia de alimentación en el espectro de vibración, separadas por la frecuencia de deslizamiento. Detectable con análisis espectral de alta resolución. La severidad se estima por la amplitud de las bandas laterales respecto al pico de frecuencia de alimentación.
Una barra fracturada no necesariamente detiene el motor de inmediato. Pero aumenta la corriente en las barras adyacentes, que soportan una carga eléctrica mayor de la diseñada. Eso acelera su degradación y puede generar un efecto dominó que termina en múltiples barras fracturadas y paro definitivo.
La detección temprana permite planificar el reemplazo del rotor en una ventana de mantenimiento. La detección tardía genera un paro de emergencia con motor bloqueado y posible daño al estátor por sobrecorriente.
Desbalance del rotor
Distribución asimétrica de masa por acumulación de suciedad, pérdida de material o montaje incorrecto. Señal detectable: vibración dominante en 1x la frecuencia de rotación, estable. Diferenciable de la desalineación por el comportamiento en distintos planos de medición.
El desbalance del rotor es uno de los modos de falla más fáciles de detectar con monitoreo continuo porque la señal es clara, estable y aparece desde etapas tempranas. La corrección típica es el rebalanceo, que puede hacerse in situ sin desmontar el motor en muchos casos.
En motores donde el desbalance se debe a acumulación de material en el rotor, la limpieza programada durante la parada de mantenimiento es la intervención preventiva correcta. Sin monitoreo, el desbalance crece hasta generar daño en los rodamientos, que es el componente que falla primero bajo esa carga asimétrica.
Excentricidad del rotor
El centro de masa no coincide con el eje de rotación, generando fuerzas electromagnéticas desiguales entre rotor y estátor. Señal detectable: vibración a 2x la frecuencia de alimentación con bandas laterales. Requiere análisis espectral para diferenciarla de otras fuentes de vibración a esa frecuencia.
La excentricidad puede ser estática (descentrado permanente del rotor) o dinámica (el rotor se desvía bajo carga). La estática es detectable desde el primer arranque tras un montaje incorrecto. La dinámica aparece solo bajo condiciones de carga específicas, lo que la hace más difícil de capturar con mediciones puntuales.
Para la excentricidad dinámica, el monitoreo continuo tiene ventaja clara: captura el comportamiento del motor bajo todas las condiciones de carga, incluyendo las que generan la excentricidad, independientemente de cuándo ocurran.
Modos de falla del estátor: cómo se desarrollan y cómo se detectan
Degradación del aislamiento del bobinado
El aislamiento se degrada por temperatura elevada, humedad, vibración y ciclos de arranque frecuentes. La degradación es progresiva: primero aumenta la fuga de corriente, luego ocurre el cortocircuito entre espiras.
Señal detectable: temperatura de operación elevada con tendencia creciente, resistencia de aislamiento decreciente (medible con megóhmetro). La regla general es que la vida del aislamiento se reduce a la mitad por cada 10°C de aumento sobre la temperatura nominal.
Un sensor de temperatura continuo en la carcasa detecta la tendencia ascendente semanas antes de que el aislamiento falle. Para el mantenimiento de motores eléctricos, el monitoreo de temperatura continuo es la herramienta más práctica para este modo de falla porque no requiere detener el motor ni abrir la carcasa.
La medición de resistencia de aislamiento con megóhmetro complementa el monitoreo de temperatura al confirmar el estado del aislamiento durante paradas programadas. Ambas herramientas juntas dan una visión completa de la evolución de la degradación.
Cortocircuito entre espiras del bobinado
Cuando el aislamiento entre dos espiras falla, la corriente circula por un camino de baja resistencia generando calor localizado. Señal detectable: temperatura asimétrica entre fases, aumento de corriente en la fase afectada, vibración a 2x la frecuencia de alimentación.
El cortocircuito entre espiras puede ser intermitente en sus primeras etapas: aparece bajo carga y desaparece en vacío. Eso lo hace difícil de capturar con mediciones puntuales que se realizan cuando el motor está detenido o en condiciones de baja carga.
El análisis de corriente del motor (MCSA) es la técnica más efectiva para detectar este modo de falla en etapas tempranas. Si la planta no cuenta con esa instrumentación, el monitoreo continuo de temperatura y vibración proporciona indicaciones indirectas que, combinadas, permiten identificar el patrón.
Sobrecalentamiento del estátor
Consecuencia de cortocircuito, desequilibrio de fases, sobrecarga prolongada o ventilación obstruida. Señal detectable: temperatura de carcasa elevada y sostenida. Es el modo de falla del estátor con la señal más directa y fácil de capturar con instrumentación básica.
La diferencia entre una lectura puntual de temperatura y un monitoreo continuo es la tendencia: una lectura de 85°C puede ser normal o alarmante dependiendo de si lleva tres meses estable o tres semanas subiendo.
El sobrecalentamiento del estátor es también el más prevenible: la limpieza periódica del sistema de ventilación, la verificación del equilibrio de fases y el dimensionamiento correcto de la carga son intervenciones preventivas directas.
Por qué la inspección visual no alcanza
Las inspecciones visuales detectan suciedad, daño físico visible, conexiones sueltas y ruidos audibles. Eso cubre los modos de falla externos del motor. Pero no detectan la degradación interna del aislamiento, las fracturas incipientes de barras del rotor ni la excentricidad.
Las fallas internas del motor son, por definición, invisibles desde fuera. El motor puede verse perfectamente bien, sonar normal y operar sin interrupción mientras las barras del rotor se fracturan progresivamente o el aislamiento del estátor pierde resistencia.
La inspección visual sigue siendo necesaria como primer nivel de verificación. Pero no puede ser el único nivel para motores críticos cuyo paro tiene impacto directo en la producción. La combinación de inspección visual con monitoreo de vibración y temperatura continuo cierra la brecha de detección.
Cómo el monitoreo continuo cierra la brecha
El análisis de vibración continuo captura los cambios espectrales que indican degradación incipiente en rotor y estátor. El monitoreo de temperatura continuo detecta tendencias antes de que se alcancen umbrales críticos. Juntos reducen el riesgo de paro no planeado en el activo rotativo más común de la planta.
La ventaja del monitoreo continuo sobre la medición en ruta es la cobertura temporal. Las fallas de excentricidad dinámica, el sobrecalentamiento intermitente y las bandas laterales de barras fracturadas pueden aparecer solo bajo ciertas condiciones de carga que no coinciden con el momento de la ruta.
El sensor continuo ve todo lo que pasa en el motor, incluyendo los eventos que ocurren de noche, en fin de semana y durante los picos de carga que ningún técnico observa directamente. Esa cobertura es la que permite detectar los modos de falla internos que la inspección visual y la ruta periódica no capturan.
Técnicas complementarias para diagnóstico profundo de motores eléctricos
Análisis de corriente del motor (MCSA)
El análisis de corriente del motor es la técnica más efectiva para detectar fallas eléctricas en el estátor y fallas de barras del rotor. Analiza la señal de corriente que alimenta el motor y detecta componentes de frecuencia que no deberían estar presentes en un motor saludable.
Para barras fracturadas, el MCSA detecta bandas laterales alrededor de la frecuencia de alimentación separadas por la frecuencia de deslizamiento. Para fallas del estátor, detecta asimetrías en la corriente de las tres fases que indican cortocircuito o degradación del aislamiento.
Termografía infrarroja
Captura la distribución de temperatura en la superficie del motor sin contacto físico. Es especialmente útil para detectar puntos calientes en la carcasa que corresponden a cortocircuitos internos, ventilación obstruida o conexiones eléctricas con alta resistencia.
La termografía en ruta complementa al sensor de temperatura continuo porque muestra la distribución espacial del calor, no solo el valor en un punto. Un sensor continuo dice que la temperatura subió; la termografía dice dónde subió, orientando el diagnóstico hacia el componente específico.
El efecto de los variadores de frecuencia en las fallas de rotor y estátor
Los motores accionados por variador de frecuencia (VFD) tienen modos de falla adicionales. El VFD genera picos de tensión de alta frecuencia que estresan el aislamiento del estátor y corrientes parásitas que erosionan los rodamientos.
El aislamiento del estátor en un motor con VFD se degrada más rápido que en un motor de línea directa operando bajo las mismas condiciones. Los picos de tensión del VFD generan estrés dieléctrico adicional que los materiales de aislamiento convencionales no están diseñados para soportar de forma continua.
Para motores con VFD, la frecuencia de medición de resistencia de aislamiento debe ser mayor que para motores de línea directa. El monitoreo continuo de condición es especialmente importante porque la degradación del aislamiento por estrés dieléctrico se manifiesta primero como calentamiento localizado.
Cómo documentar fallas de rotor y estátor para mejorar el programa
Cada falla de rotor o estátor diagnosticada es una oportunidad de aprendizaje. La documentación detallada, incluyendo las señales que la precedieron y las que no se capturaron, permite mejorar la detección en activos similares.
El registro debe incluir: tipo de falla confirmada, señales detectadas antes del paro, señales que no se detectaron y por qué, tiempo entre la primera señal detectable y el paro, y acciones tomadas.
En plantas con múltiples motores del mismo tipo, la falla documentada en uno permite configurar alertas específicas para los demás. Si un motor con VFD falló por degradación de aislamiento con un patrón de temperatura específico, los motores similares pueden monitorearse con alertas calibradas a ese patrón.
Preguntas frecuentes
¿Cómo se detecta una barra del rotor fracturada?
Mediante análisis espectral de vibración de alta resolución que identifica bandas laterales alrededor de la frecuencia de alimentación. El análisis de corriente del motor (MCSA) es la técnica complementaria más efectiva. Ambas requieren que el motor esté en operación bajo carga.
¿Cuál es la diferencia entre falla de rotor y falla de estátor?
Las fallas de rotor son mecánicas y electromagnéticas: barras fracturadas, desbalance, excentricidad. Las fallas de estátor son principalmente eléctricas y térmicas: degradación de aislamiento, cortocircuito entre espiras, sobrecalentamiento. Ambas pueden coexistir y cada una puede causar la otra.
¿Con qué frecuencia se debe medir la resistencia de aislamiento del estátor?
Al menos una vez por trimestre en motores críticos, y siempre antes y después de períodos de paro prolongado donde la humedad puede afectar el aislamiento. En motores con monitoreo continuo de temperatura, la tendencia térmica indica cuándo adelantar la medición.
¿El análisis de vibración detecta fallas en el estátor?
Detecta algunas: el sobrecalentamiento genera cambios en las propiedades mecánicas que afectan la vibración, y el cortocircuito entre espiras genera vibración a 2x la frecuencia de alimentación. Pero la herramienta primaria para fallas eléctricas del estátor es el análisis de corriente y la medición de resistencia de aislamiento. La vibración en rodamientos es un análisis complementario para estos modos de falla, no sustituto.
