O acoplamento é o único componente do trem de potência projetado para compensar imperfeições. Tolera desalinhamento, absorve choque, acomoda dilatação térmica. Essa flexibilidade é sua função, mas também o motivo pelo qual a degradação demora a aparecer e, quando aparece, já está avançada.
Diferente de um rolamento, que tem frequências de defeito catalogadas e comportamento previsível no espectro, o acoplamento não oferece esse conforto.
Seus modos de falha se confundem com desalinhamento geral e folga mecânica, e o diagnóstico correto depende de leitura comparativa entre pontos, histórico de tendência e conhecimento do tipo de acoplamento instalado.
Este artigo cobre exatamente isso: como cada tipo de acoplamento falha, por que um único ponto de medição não fecha o diagnóstico em uma correia transportadora, e como transformar a leitura de vibração em decisão de manutenção com segurança.
Leia também:
- Como monitorar moendas de cana sem parar a produção
- Árvore de ativos: como estruturar com Inteligência Artificial
- Como evitar contaminação de ativos na indústria alimentícia
Por que o acoplamento concentra tudo que a instalação errou
Na teoria, o acoplamento existe para transmitir torque entre motor e acionado com flexibilidade suficiente para absorver pequenas imperfeições de alinhamento. Mas muitas vezes, ele acaba absorvendo muito mais do que deveria.
Tudo que não foi corrigido ou que foi subestimado no comissionamento vira carga cíclica sobre o acoplamento. Isso inclui desalinhamento residual de instalação, dilatação térmica da base ao longo do tempo, desgaste progressivo dos chumbadores, etc. O acoplamento até compensa, mas aos poucos vai se desgastando até não aguentar mais.
Isso explica por que o acoplamento se degrada mesmo em equipamentos que passaram pela inspeção de alinhamento. O principal motivo é que provavelmente o alinhamento foi feito a frio, mas a máquina opera a quente. A base que estava estável no início do turno se moveu com a temperatura. O chumbador que estava torquido no comissionamento afrouxou com a vibração acumulada. O acoplamento absorveu tudo isso silenciosamente.
E por que é mais difícil de diagnosticar do que um rolamento?
O rolamento tem frequências de defeito catalogadas. Com o diâmetro dos elementos, o número de esferas e a frequência de rotação, é possível calcular com precisão onde no espectro uma falha de pista interna, pista externa ou elemento rolante vai aparecer. O analista sabe o que procurar.
O acoplamento não oferece esse conforto. Os modos de falha se manifestam em frequências que se confundem com desalinhamentos ou folga mecânica geral. Um 2× RPM crescente pode ser desalinhamento de eixo, pode ser desgaste do acoplamento, pode ser os dois ao mesmo tempo. Sem leitura comparativa entre pontos e sem histórico de tendência, o analista está trabalhando no escuro.

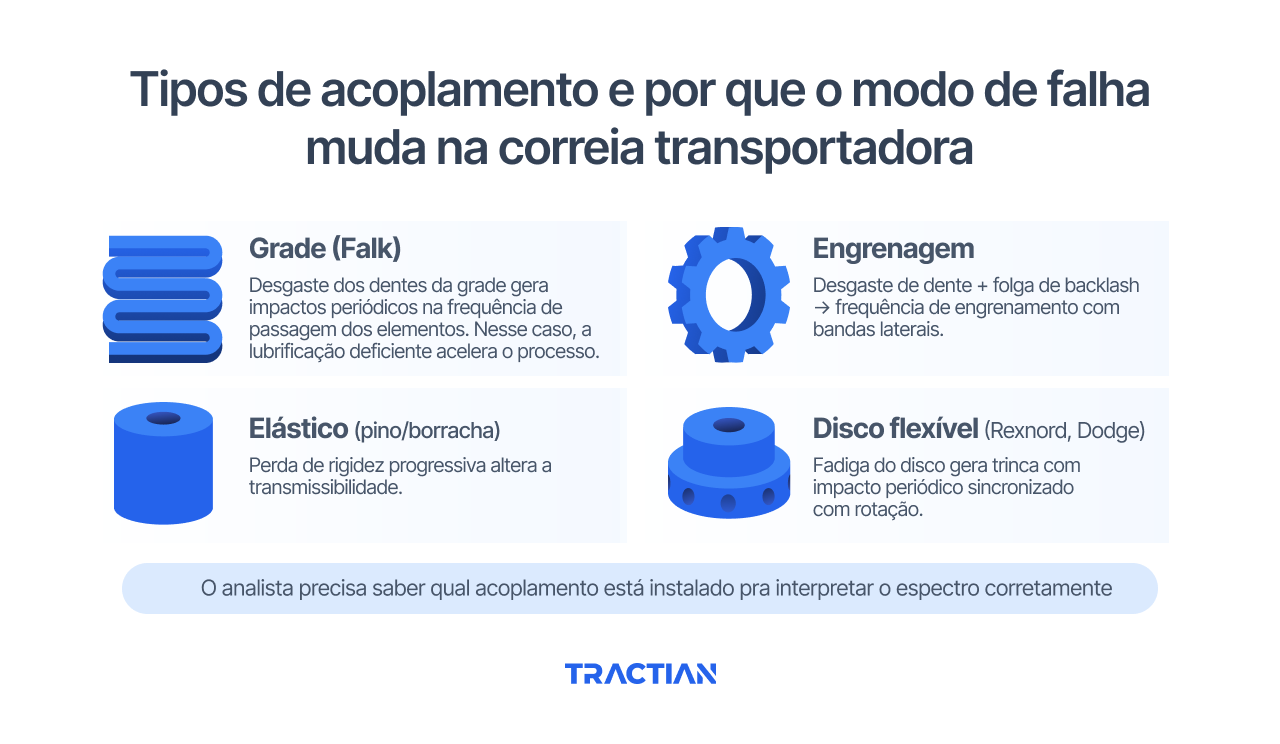

O tipo de acoplamento define o modo de falha
Antes de interpretar qualquer espectro, o analista precisa saber exatamente qual acoplamento está instalado. É o que determina quais frequências observar, o que é normal e o que é sinal de alerta.
Cada tipo de acoplamento tem seu próprio padrão de degradação:
Grade (Falk)
O acoplamento de grade transmite torque pelo contato entre os dentes da grade metálica e os perfis dos hubs. Quando a lubrificação é deficiente ou está contaminada, o desgaste dos dentes gera impactos periódicos na frequência de passagem dos elementos.
O sinal aparece no espectro como energia em bandas específicas, com aumento progressivo de amplitude conforme o desgaste avança. A lubrificação inadequada é o principal acelerador de degradação nesse tipo.
Elástico (pino e borracha)
Nesse acoplamento, o elemento flexível é o que garante a absorção de choques e a tolerância ao desalinhamento. Com o tempo, a borracha perde rigidez, seja por fadiga, temperatura ou contaminação por óleo.
Essa perda de rigidez altera a transmissibilidade do sistema: o acoplamento que antes isolava, agora transmite. A vibração que era absorvida passa a chegar integralmente no acionado, e o espectro do equipamento muda de comportamento mesmo sem nenhuma outra alteração mecânica.
Engrenagem
O acoplamento de engrenagem é robusto, mas tem um modo de falha característico. O desgaste dos dentes combinado com o aumento de folga de backlash gera uma assinatura clara no espectro: a frequência de engrenamento com bandas laterais espaçadas na frequência de rotação.
O analista que conhece o número de dentes do acoplamento consegue calcular exatamente onde essa frequência aparece e monitorar sua evolução ao longo do tempo.
Disco flexível (Rexnord, Dodge)
O elemento transmissor é um disco metálico fino, projetado para flexionar a cada rotação. Com ciclos repetidos, especialmente em condições de desalinhamento ou sobrecarga, o disco desenvolve trincas por fadiga.
Essas trincas geram um impacto periódico sincronizado com a rotação: um 1× com característica de impacto, diferente do 1× limpo de um desbalanceamento. A distinção exige atenção ao formato da onda no domínio do tempo, não apenas à amplitude no espectro.
Por que um único ponto de medição não fecha o diagnóstico
Monitorar apenas o motor é o erro mais comum no diagnóstico de acoplamentos. É também o mais difícil de perceber, porque o dado existe, o gráfico está lá, e a sensação é de que o equipamento está coberto.
Mas a vibração elevada no motor tem várias origens possíveis. Sem o lado acionado como referência, o analista pode achar que o problema está em outro lugar.
A leitura comparativa entre motor e acionado é o que isola o acoplamento
Uma vibração elevada no motor poder significar uma falha de rolamento, desbalanceamento do rotor, desalinhamento de eixo. Sem medir o lado acionado, não há como saber se o problema está no motor, no acoplamento ou no equipamento acionado.
É a comparação entre os dois pontos que permite isolar a origem. Se o motor vibra e o acionado não acompanha, o problema provavelmente está antes do acoplamento. Se os dois vibram em fase e com amplitude similar, o acoplamento é o candidato principal.
A coleta sincronizada elimina a ambiguidade que o coletor manual não resolve
Quando dois técnicos coletam motor e acionado em momentos diferentes, mesmo que com poucos minutos de diferença, a condição operacional pode ter mudado. Carga variável, partida recente, variação de temperatura: qualquer um desses fatores altera o sinal.
A comparação entre coletas defasadas no tempo introduz uma ambiguidade que o analista não consegue resolver só com os dados. Sensores fixos, coletando simultaneamente, eliminam esse problema. As leituras são do mesmo instante, sob as mesmas condições, e a comparação passa a ser confiável.
A janela cega da rota quinzenal
Uma correia transportadora em operação contínua pode rodar de 20 a 24 horas por dia. Essa é a situação típica em indústrias de mineração, portuário ou cimenteira.
Uma rota de coleta quinzenal cria mais de 300 horas sem dado entre um ponto e outro. Enquanto isso, o acoplamento sob carga variável pode degradar em poucos dias.
Um desgaste que estava incipiente na última coleta pode estar em estágio crítico antes da próxima rota. Sem monitoramento contínuo, essa evolução é invisível. E invisível, nesse contexto, significa que a decisão de intervir sempre chega tarde.

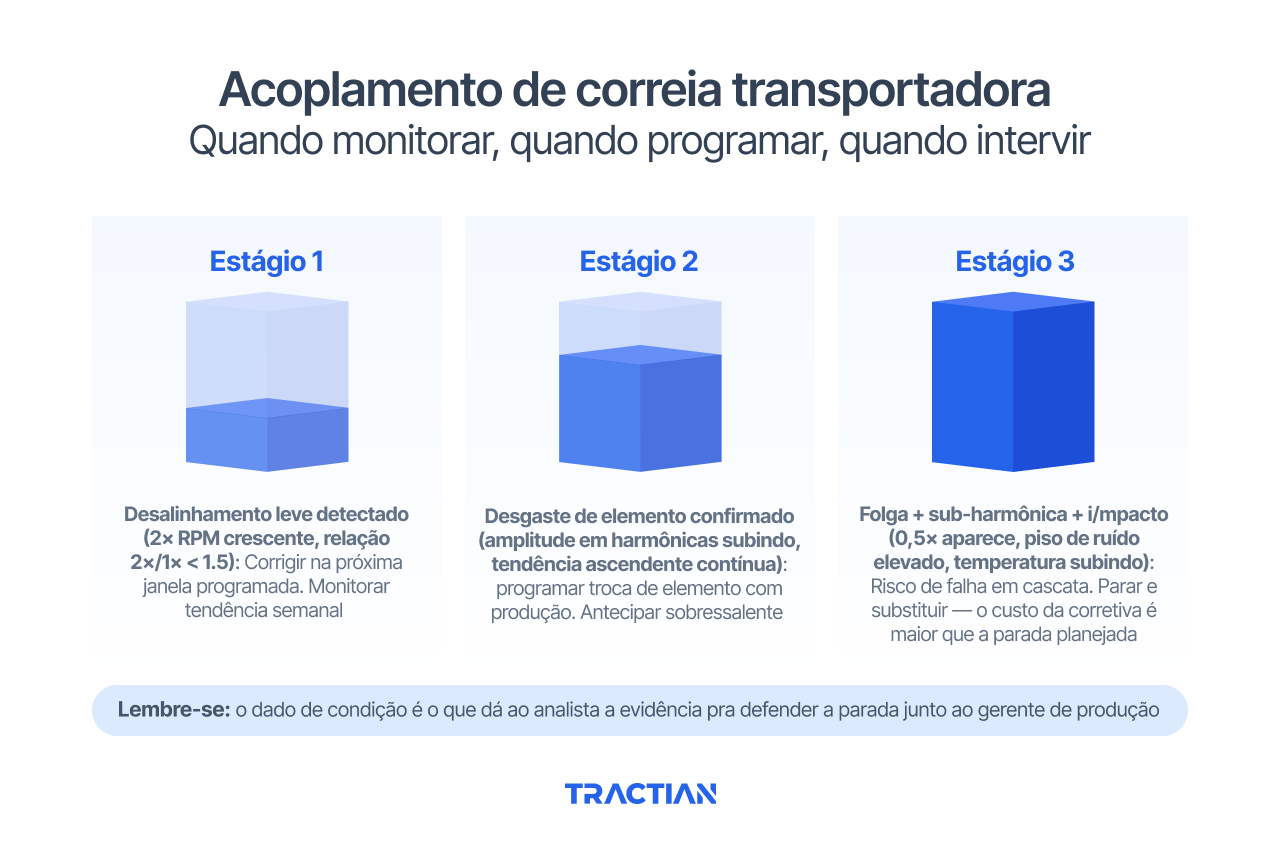

Os três estágios de degradação e o que fazer em cada um
O monitoramento de acoplamento só tem valor prático quando está conectado a critérios claros de decisão. Um sinal detectado sem protocolo de resposta vira ruído e pode atrapalhar mais do que ajudar, porque o analista vê, mas não sabe o que fazer com a informação.
A progressão de degradação em acoplamentos de correia transportadora tende a seguir três estágios distintos, cada um com sua assinatura e sua janela de ação:
Estágio 1 — Desalinhamento leve detectado
O espectro mostra 2× RPM crescente, mas a relação entre 2× e 1× ainda está abaixo de 1,5. O sinal está presente, mas não é dominante. Nesse estágio, a condição ainda não compromete a operação imediata.
O que fazer: registrar a ocorrência, programar verificação e correção de alinhamento na próxima janela de manutenção planejada. Aumentar a frequência de monitoramento para acompanhar a tendência semanalmente. Se a tendência for estável, a próxima janela é suficiente. Se estiver subindo, antecipe.
Estágio 2 — Desgaste de elemento confirmado
As harmônicas da frequência característica do acoplamento estão subindo em amplitude, com tendência ascendente contínua nas últimas coletas. O elemento está se degradando, mas ainda transmite torque com funcionalidade aceitável.
O que fazer: acionar o planejamento para programar a troca do elemento com antecedência suficiente para negociar uma janela com produção e antecipar o sobressalente. Acoplamentos de grade e elásticos têm elementos com prazo de entrega variável.
Esse é o estágio em que o dado de condição tem mais valor: ele dá ao analista a evidência concreta para defender a parada planejada junto ao gerente de produção, antes que a urgência retire essa opção da mesa.
Estágio 3 — Folga + sub-harmônica + temperatura subindo
O espectro apresenta subharmônicas (0,5× e seus múltiplos), o piso de ruído está elevado e a temperatura do acoplamento ou dos mancais próximos está em tendência de alta. Quando esses três elementos aparecem juntos, o acoplamento está em falha ativa ou muito próximo disso.
O que fazer: parar o equipamento e substituir. Não há janela para negociação nesse estágio. O risco de falha em cascata, danificando o eixo, o rolamento do motor ou o redutor, transforma o custo de uma parada não planejada em múltiplos do custo de uma intervenção controlada. A decisão de continuar operando precisa ser consciente e documentada, nunca por falta de informação.
O que muda com o monitoramento contínuo da Tractian
Tudo o que foi descrito até aqui, desde a leitura comparativa, sincronização de coleta, acompanhamento de tendência, até a janela cega entre rotas, aponta para o mesmo problema central.
O monitoramento intermitente não tem resolução suficiente para acompanhar a degradação de um acoplamento em operação contínua e carga variável.
A solução de monitoramento de condição da Tractian foi desenvolvida para operar exatamente em contextos assim. Sensores fixos instalados em motor e acionado coletam dados continuamente e de forma sincronizada, eliminando a ambiguidade das coletas defasadas.
O sistema processa os sinais em tempo real, identifica padrões característicos de cada tipo de acoplamento e acompanha a evolução das tendências entre coletas, incluindo o que acontece nas 300 horas entre uma rota e outra.
Quando o sistema detecta uma mudança relevante, o alerta chega com contexto: qual sinal mudou, em que magnitude e qual é a tendência. Ele dá a evidência exata que o analista precisa para tomar uma decisão fundamentada e, quando necessário, para justificá-la para a produção.
A primeira parte você já fez: você identificou o problema. Agora, você sabe a solução. Se quiser enxergar o que está acontecendo entre uma coleta e outra, a Tractian te mostra como.
