Toda estratégia de manutenção começa no mesmo lugar: a lista de equipamentos que a planta precisa manter operando. Parece simples, mas a forma como essa lista é organizada determina o sucesso ou o fracasso de tudo que vem depois.
A árvore de ativos é exatamente essa estrutura. Ela define como os equipamentos são cadastrados, organizados, nomeados e relacionados dentro do sistema de gestão.
Quando bem construída, ela sustenta o planejamento de manutenção, a rastreabilidade das ordens de serviço, a análise de falhas e os indicadores de desempenho. Quando negligenciada, transforma qualquer tentativa de melhoria em retrabalho constante.
Este artigo mostra o que é a árvore de ativos, quais erros mais comprometem sua estruturação, como montar uma hierarquia que funcione no dia a dia da planta e de que forma a Inteligência Artificial pode acelerar e qualificar esse processo.
Leia também:
- Como evitar contaminação de ativos na indústria alimentícia
- O que é OEE na produção e como melhorar o indicador
- Qual é a melhor maneira de gerir o ciclo de vida da falha no chão de fábrica?
O que é uma árvore de ativos e por que ela define o restante da manutenção
A árvore de ativos é a representação hierárquica de todos os equipamentos, sistemas e componentes de uma planta industrial. Ela organiza os ativos em níveis e define como cada elemento se relaciona com os demais dentro do processo produtivo.
Mais do que um cadastro, a árvore funciona como o mapa de referência da manutenção. É a partir dela que se define onde um ativo está, como ele se chama, o que ele faz e qual é sua importância para a operação. Sem esse mapa claro, todas as etapas seguintes perdem consistência.
Sem árvore de ativos, não há FMEA, nem plano de manutenção por modo de falha ou indicador confiável
A análise de modos de falha e efeitos (FMEA) exige que o ativo esteja corretamente identificado e contextualizado dentro do processo. Um motor de bomba de alimentação não tem os mesmos modos de falha que um motor de ventilação, mesmo que sejam modelos idênticos. A função define o risco; a função só é clara quando o ativo está bem posicionado na hierarquia.
O mesmo vale para os planos de manutenção. Vincular tarefas preventivas a um equipamento genérico sem distinção de componente ou nível de operação produz planos imprecisos, com frequências equivocadas e atividades mal dimensionadas. O técnico recebe uma OS de troca de rolamento sem saber qual rolamento, em qual ponto do equipamento, com qual especificação.
Já os indicadores como MTBF, MTTR e disponibilidade dependem diretamente de histórico associado a ativos corretos. Se o mesmo equipamento aparece com três nomes diferentes no sistema, o histórico se fragmenta, os cálculos perdem sentido e as análises de tendência deixam de refletir a realidade.
A árvore é pré-requisito para tagueamento, criticidade e rastreabilidade de OS
O tag, ou seja, a identidade única de cada ativo, só faz sentido quando existe uma hierarquia clara por trás dele.
Sem essa estrutura, o tagueamento se torna inconsistente. Ativos são renomeados conforme a preferência de quem cadastra, posições similares recebem tags incompatíveis e a localização funcional do equipamento se perde quando ele muda de posição física.
A classificação de criticidade também depende da árvore. Um ativo precisa estar bem localizado no processo para que se avalie corretamente o impacto de sua falha. Quanto mais detalhado e preciso o cadastro, mais assertiva é a classificação e mais eficiente é a alocação de recursos para monitoramento, inspeção e planos de contingência.
Além disso, a rastreabilidade das ordens de serviço só é possível quando cada OS está vinculada ao ativo correto, no nível correto. Isso permite reconstituir o histórico de intervenções, identificar padrões de falha e embasar decisões de substituição ou reforma de equipamentos com dados reais.
Erros comuns na estruturação da árvore
A maioria dos problemas com a árvore de ativos não vem da falta de vontade de organizá-la, mas de escolhas feitas no início do projeto que comprometem a usabilidade no longo prazo.
Esses são os erros mais frequentes:
Montar a árvore pensando em auditoria, não em operação
Há uma tendência de estruturar a árvore para satisfazer requisitos normativos ou de certificação, não para apoiar quem executa a manutenção. O resultado é uma hierarquia que parece organizada no papel, mas que ninguém usa no dia a dia porque não reflete a realidade do chão de fábrica.
A árvore precisa ser construída com os usuários que vão interagir com ela: técnicos que abrem OS, planejadores que criam preventivas, analistas que investigam falhas.
Quando esses perfis participam da estruturação, o cadastro se torna uma ferramenta que a equipe reconhece e usa com naturalidade.
Misturar localização funcional com localização física
Localização funcional descreve o papel do ativo no processo: qual sistema ele integra, qual função desempenha. Localização física descreve onde ele está, ou seja, qual prédio, corredor ou plataforma. Misturar os dois critérios na mesma hierarquia cria confusão: quando o equipamento é movido de lugar, seu posicionamento na árvore perde sentido.
A recomendação é definir desde o início qual critério vai organizar a hierarquia principal, geralmente o funcional, e usar campos complementares para registrar a localização física. Isso mantém a estrutura estável mesmo quando os ativos mudam de posição.
Criar níveis demais ou de menos
Uma árvore com excesso de níveis se torna difícil de navegar, lenta para cadastrar e cara de manter. Equipes passam mais tempo procurando o ativo correto do que registrando informações.
Por outro lado, uma hierarquia com granularidade insuficiente impossibilita a vinculação de planos de manutenção por componente, a análise por sistema e o monitoramento de condição no nível adequado.
O equilíbrio certo depende do porte e da complexidade da planta, mas uma boa referência prática é:
planta → área → sistema → equipamento → componente
Não é necessário descer além do componente na maioria dos casos.
Não padronizar nomenclatura
Quando cada analista cadastra ativos com critérios próprios, surgem duplicidades e inconsistências que contaminam todo o histórico. O mesmo motor aparece como "Motor de Indução 1", "MTR-01" e "Motor Bomba D'água" em diferentes registros.
O sistema trata como três ativos distintos o que é, na realidade, um único equipamento.
A padronização de nomenclatura deve ser definida antes do primeiro cadastro e documentada como referência para toda a equipe. Isso inclui tipo do equipamento, fabricante, modelo, área, função e sequencial numérico, tudo em formato consistente e reproduzível.
Tratar a árvore como projeto pontual e nunca revisá-la
A planta muda. Equipamentos são substituídos, áreas são reformadas, processos são reestruturados. Uma árvore que não acompanha essas mudanças envelhece rapidamente e passa a representar uma planta que não existe mais.
A árvore de ativos precisa ser tratada como um documento vivo, com processos de atualização claros e responsáveis definidos para cada revisão. Sem isso, o cadastro se deteriora com o tempo e perde a confiabilidade que justifica seu uso como base do planejamento.

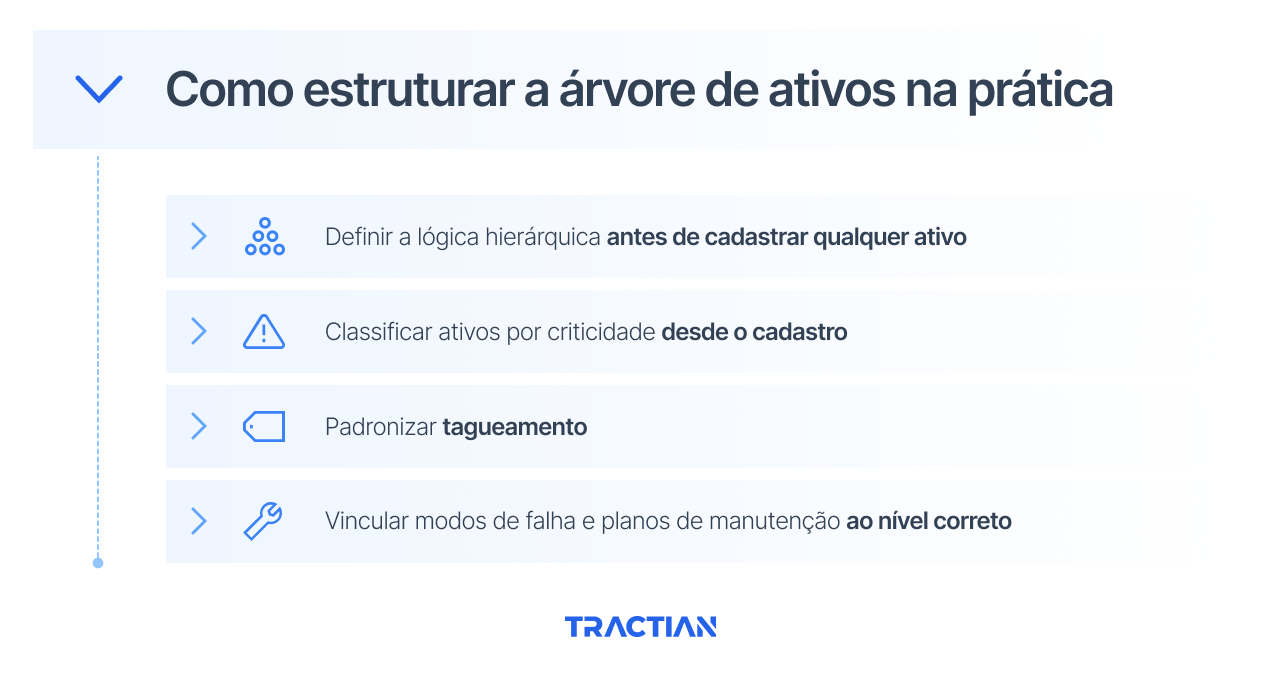

Como estruturar a árvore de ativos na prática
Estruturar uma árvore de ativos eficiente não exige ferramentas sofisticadas no ponto de partida. O processo começa com decisões conceituais, que precisam ser tomadas antes de qualquer cadastro.
Veja como estruturar a árvore de ativos:
1. Definir a lógica hierárquica antes de cadastrar qualquer ativo
Primeiro, é preciso decidir entre uma hierarquia física ou funcional. A hierarquia física organiza os ativos pela sua localização na planta: prédio, andar, linha, posição. É intuitiva para quem conhece o layout, mas se torna problemática quando equipamentos são realocados ou quando a mesma função é executada em posições diferentes da planta.
A hierarquia funcional organiza os ativos pelo papel que desempenham no processo: sistema de alimentação, sistema de compressão, sistema de refrigeração. Ela é mais estável e conecta melhor com a análise de modos de falha e os planos de manutenção baseados em função.
Na prática, a maioria das plantas se beneficia de uma hierarquia com base funcional nos níveis superiores e referências físicas como atributos complementares. Essa combinação garante estabilidade estrutural sem abrir mão da localização real do equipamento.
Aqui, é importante padronizar níveis e nomenclatura com base no processo produtivo. Antes de iniciar o cadastro, defina quantos níveis a hierarquia terá, o que cada nível representa e qual padrão de nomeação será aplicado em cada um. Documente esse padrão e treine a equipe antes de abrir o sistema.
Uma boa prática é criar um glossário de referência com exemplos reais da planta: como cadastrar uma bomba centrífuga, um quadro de comando, um trocador de calor. Isso reduz a variação entre cadastros feitos por pessoas diferentes e facilita a validação posterior.
2. Classificar ativos por criticidade desde o cadastro
A criticidade é um atributo que deve ser definido e fazer parte do cadastro desde o início. Um ativo crítico exige mais detalhe na hierarquia, mais granularidade nos planos de manutenção e maior frequência de monitoramento.
Ativos de criticidade A, cujas falhas impactam diretamente a produção ou a segurança, merecem cadastro detalhado até o nível de componente, com modos de falha identificados e planos vinculados. Ativos de criticidade B e C podem ter hierarquias menos detalhadas, com cadastro centrado nos equipamentos e sistemas.
Classificar a criticidade no momento do cadastro evita retrabalho depois e orienta o nível de esforço dedicado a cada ativo desde o início do processo.
3. Padronizar o tagueamento
O tag é a identidade única do ativo dentro do sistema. Ele precisa ser estável, legível e informativo o suficiente para que qualquer pessoa da equipe compreenda a que equipamento se refere, sem precisar consultar nenhuma outra fonte. Por isso, deve incluir um resumo compreensivo de qual ativo está sendo referido. Uma boa referência é usar uma estrutura assim:
Tag: planta + área + sistema + sequencial
Uma estrutura como "BRU-UTL-BON-001" (Planta Brumadinho, Utilitários, Bomba, número 001) é muito mais rastreável do que "BON-01" ou simplesmente "Bomba 01".
Evitar tags que dependem de localização física. Se o ativo muda de linha ou de área, um tag baseado em posição geográfica perde o sentido. E alterar o tag retroativamente contamina todo o histórico vinculado a ele.
O tag deve seguir a função do ativo, não onde ele está parado no momento do cadastro.
4. Vincular modos de falha e planos de manutenção ao nível correto
Um erro frequente é vincular todos os planos de manutenção ao nível do equipamento, quando na verdade cada tarefa corresponde a um componente ou subsistema específico. Isso produz planos genéricos, difíceis de executar no campo e impossíveis de analisar com precisão.
Pense em um plano de lubrificação. A frequência de aplicação, o tipo de lubrificante e o ponto de acesso variam entre componentes do mesmo equipamento. O que faz sentido para um mancal pode ser completamente diferente para um acoplamento na mesma máquina.
Quando essa tarefa está vinculada ao equipamento como um todo, o técnico recebe uma instrução vaga. Quando está vinculada ao componente, ele sabe exatamente onde intervir e com o quê.
O mesmo raciocínio vale para o monitoramento de condição. Sensores de vibração e temperatura capturam o comportamento de conjuntos mecânicos específicos, como mancais, rolamentos, acoplamentos. Se o ponto de medição está associado ao nível errado da hierarquia, os dados ficam descontextualizados e a análise perde precisão.
Quando os planos estão ancorados no nível correto, os padrões aparecem com clareza. É mais fácil identificar qual componente falha mais, em qual equipamento, em qual área. Essa granularidade é o que sustenta decisões de substituição, reforma ou mudança de estratégia com base em evidências reais.

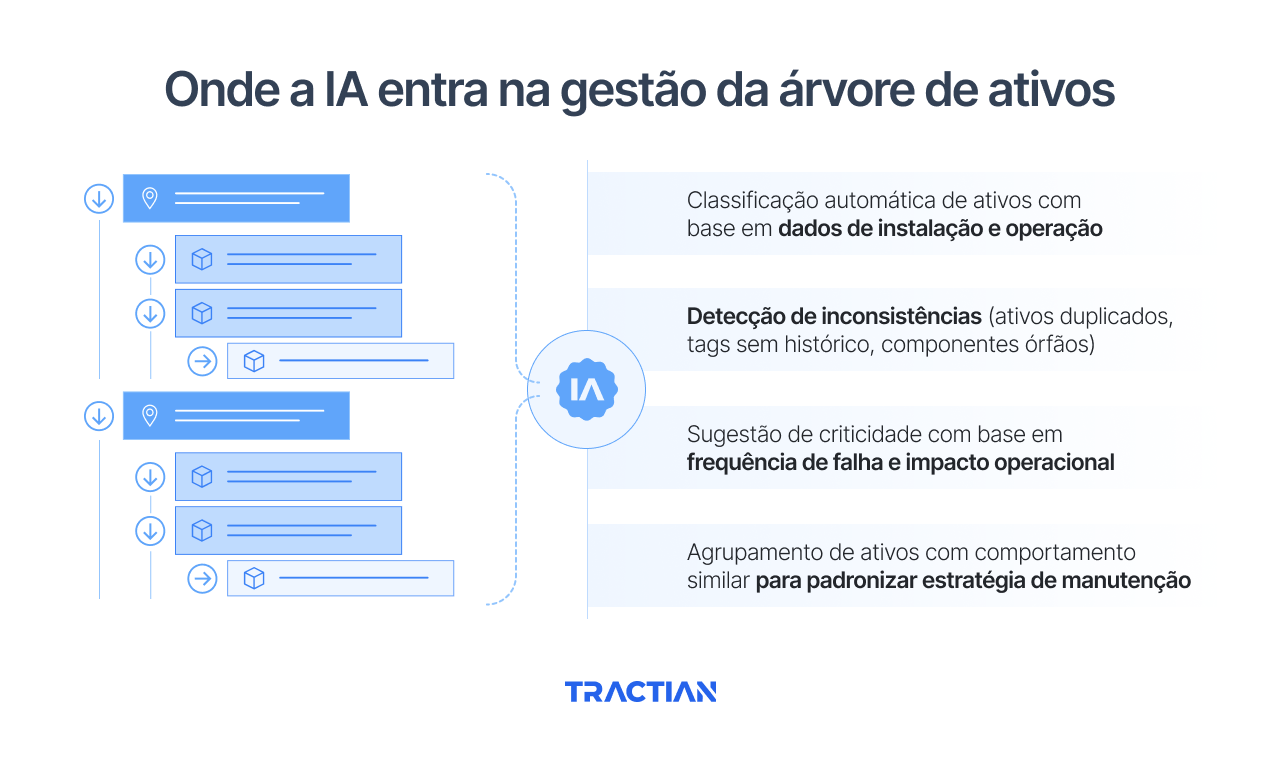

Onde a IA entra na gestão da árvore de ativos
A inteligência artificial não substitui o trabalho de estruturar a árvore de ativos, mas acelera significativamente as etapas mais trabalhosas e reduz erros que passam despercebidos nas revisões manuais.
Em plantas com centenas ou milhares de ativos, a diferença entre fazer isso manualmente e com suporte de IA pode ser semanas de trabalho e meses de inconsistência acumulada.
Classificação automática de ativos com base em dados de instalação e operação
Modelos de IA podem analisar características técnicas dos ativos, como tipo, fabricante, modelo, faixa de operação, histórico de falhas, e sugerir automaticamente a posição correta na hierarquia.
Isso é especialmente útil em projetos de migração de sistema, quando centenas de equipamentos precisam ser recadastrados a partir de planilhas ou sistemas legados sem estrutura padronizada.
A classificação automática não elimina a validação humana, mas transforma uma atividade de semanas em uma revisão de horas, com o especialista focando apenas nos casos ambíguos ou de maior impacto.
Detecção de inconsistências
Ativos duplicados, tags sem histórico, componentes cadastrados sem vínculo com nenhum equipamento, equipamentos com planos incompatíveis com sua função. Todas essas inconsistências são difíceis de identificar manualmente em bases de dados extensas.
Algoritmos de detecção de anomalias conseguem varrer toda a base e sinalizar esses problemas com precisão. Com essa informação, se tem uma lista de pontos de atenção que a equipe pode revisar e corrigir sistematicamente, sem depender de auditorias manuais periódicas que consomem tempo e raramente cobrem toda a base.
Sugestão de criticidade com base em frequência de falha e impacto operacional
A classificação de criticidade tradicional é feita por matriz qualitativa, geralmente em workshops com a equipe técnica. Esse processo é valioso, mas sujeito a vieses e difícil de manter atualizado conforme o histórico da planta evolui.
Com IA, é possível analisar continuamente os dados de falha, tempo de reparo, impacto na produção e custos de manutenção para recalibrar a classificação de criticidade com base em evidências reais.
Um ativo que era considerado criticidade B pode subir para A após um período de falhas frequentes, e o sistema sinaliza essa necessidade de revisão automaticamente.
Agrupamento de ativos com comportamento similar para padronizar estratégia de manutenção
Plantas com muitos ativos de tipos similares frequentemente desenvolvem estratégias de manutenção diferentes para equipamentos que poderiam compartilhar o mesmo plano.
Algoritmos de agrupamento conseguem identificar quais ativos apresentam padrões de comportamento semelhantes e sugerir padronização de estratégias. Isso reduz o esforço de planejamento, facilita o benchmarking interno e melhora a consistência dos resultados ao longo do tempo.
Como a Tractian ajuda a estruturar e manter a árvore de ativos
Ter uma árvore de ativos bem estruturada é condição para que qualquer estratégia de manutenção funcione, seja preditiva, preventiva ou baseada em condição. Sem essa base, os dados se fragmentam, os indicadores perdem confiabilidade e as decisões de manutenção deixam de ser orientadas por evidências.
A solução de monitoramento de condição da Tractian parte da premissa de que os dados só geram valor quando estão vinculados aos ativos corretos, no nível correto da hierarquia. Por isso, a estruturação da árvore de ativos faz parte integrante do processo de implantação.
Não como etapa burocrática, mas como fundação técnica para que o monitoramento contínuo entregue os diagnósticos certos para as pessoas certas.
Com sensores instalados nos pontos corretos da hierarquia e inteligência artificial analisando o comportamento de cada ativo em relação ao seu histórico e a equipamentos similares, a solução é capaz de identificar desvios no estágio inicial.
A partir disso, o sistema pode sugerir criticidades com base em dados reais e apoiar a equipe na tomada de decisão, com a granularidade que só uma árvore bem estruturada permite.
Uma árvore de ativos bem construída não é um projeto que se faz uma vez. É uma estrutura que cresce junto com a operação. E quando ela está conectada a um sistema que monitora continuamente o comportamento dos equipamentos, ela se transforma em inteligência operacional.
Enquanto sua árvore de ativos tiver inconsistências, seus indicadores vão mentir.
