Redutor planetário é um dos ativos com a assinatura vibratória mais complexa do parque industrial.
A mesma característica que torna esse tipo de redução compacto e eficiente, a interação simultânea de três conjuntos de engrenamentos rotacionando em referenciais diferentes, é o que confunde o diagnóstico em sensor genérico ou em plataforma que trata redutor planetário com a mesma lógica de um redutor de eixos paralelos.
O resultado é familiar para quem opera ativo crítico com esse tipo de redução: falso positivo recorrente, falha de dente que aparece tarde demais, lubrificação degradada confundida com desgaste, e analista de vibração consumindo horas na FFT tentando separar bandas laterais próximas.
Esse artigo é sobre como organizar a análise de vibração em redutor planetário de forma que cada modo de falha tenha sua frequência identificada e cada ponto de medição entregue uma informação distinta.
Leia também:
- Tempo de parada na indústria: como evitar com IA
- Sensor de vibração e temperatura para manutenção: como escolher
- Indicadores de manutenção: 8 indispensáveis para sua gestão

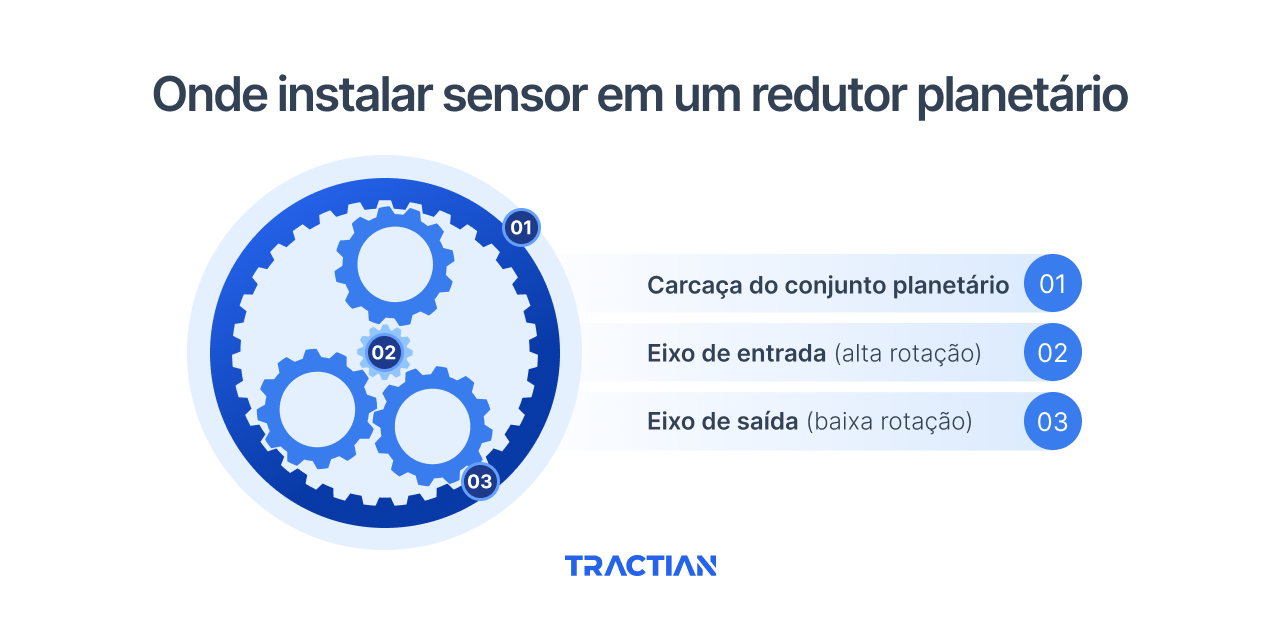

Onde instalar sensores em redutores planetários
A escolha do ponto de medição em redutores planetários não segue a mesma lógica de um redutor de eixos paralelos. Cada ponto entrega uma fração diferente do espectro do conjunto, e a interpretação correta depende de saber o que esperar em cada um.
Veja onde focar o monitoramento:
Carcaça do conjunto planetário
Esse é o ponto principal de medição. Comece por ele.
A carcaça é onde o engrenamento interno entrega o sinal mais claro. As frequências de engrenamento (GMF, gear mesh frequency) e suas bandas laterais aparecem aqui com amplitude suficiente para diagnóstico. Os harmônicos altos da GMF, que carregam a assinatura de desgaste de dente em estágio inicial, costumam aparecer entre 5 e 20 kHz, e exigem sensor com faixa de coleta ampla.
Como instalar:
- Sensor radial em duas direções ortogonais. Vibração horizontal sozinha perde modos que aparecem na vertical, e vice-versa.
- Em ponto rígido da estrutura: carcaça espessa, nervura estrutural, base do mancal. Evite chapa fina, tampa de inspeção e suporte com folga, porque eles atenuam o sinal e introduzem ressonância própria, que mascara o que o redutor está dizendo.
- O mais próximo possível do mancal interno, sempre que a geometria permitir.
Quando duplicar o ponto:
Em planetário simples (um estágio), um sensor na carcaça resolve. Em planetário composto (dois estágios), instale um sensor em cada estágio. A GMF do primeiro estágio e a do segundo se sobrepõem no espectro, e sem dois pontos separados o analista não consegue identificar em qual estágio está a degradação.
Por que vale combinar com ultrassom nesse ponto:
A lubrificação do engrenamento degrada antes da assinatura mecânica aparecer no espectro de vibração. Como mostra o estudo da SKF citado pela própria Tractian, 80% das falhas prematuras em rolamento (incluindo os planetas) vêm de lubrificação inadequada. O ultrassom contínuo capta o atrito anormal nessa fase, semanas antes da vibração mudar.
Eixo de entrada (alta rotação)
Esse ponto detecta problema externo ao redutor, não problema interno.
A rotação fundamental aqui é alta, e o sinal de desalinhamento entre motor e redutor, desbalanceamento e folga no acoplamento entra direto no espectro. Você vai ver isso na frequência de rotação (1x) e nos primeiros harmônicos (2x, 3x). Existem sensores que cobrem rotação de até 15.000 RPM, com leitura direta por magnetômetro embutido.
Como instalar:
- Sensor no mancal de entrada, em direção radial.
- Garanta que o sensor está lendo RPM real, não estimado por nameplate. Em redutor com VFD, a velocidade muda ao longo do ciclo de operação, e diagnóstico que usa RPM nominal gera falso positivo em momentos de baixa carga e perde severidade em momentos de carga máxima.
O erro mais comum nesse ponto: instalar pensando que vai capturar problema interno do redutor. Não vai. Para problema do engrenamento, o ponto correto é a carcaça. O eixo de entrada cobre o acoplamento e a conexão com o motor.
Eixo de saída (baixa rotação)
Esse é o ponto mais difícil. Sensor de uso geral não funciona aqui.
Em planetário com alta relação de redução, a rotação de saída pode estar abaixo de 60 RPM. Nessa frequência, o sinal mecânico fundamental tem amplitude pequena demais para sensor convencional capturar com fidelidade.
O que monitorar nesse ponto:
Não tente ler o espectro fundamental. O diagnóstico útil aqui vem do envelope da alta frequência. Defeito em rolamento do eixo de saída gera impacto periódico em frequência característica do rolamento (BPFO para defeito na pista externa, BPFI para defeito na pista interna). Esses impactos aparecem como modulação de alta frequência, mesmo quando a rotação fundamental é muito baixa.
Modos de falha que a análise de vibração antecipa em redutor planetário
Cinco modos de falha concentram a maior parte das ocorrências em redutor planetário. Cada um tem assinatura própria no espectro, e a confiabilidade do diagnóstico depende de a plataforma reconhecer essa assinatura, não de média de severidade ou threshold genérico.
Veja quais são:
Desgaste de dente em qualquer estágio (sol, planeta, coroa) aparece como aumento progressivo da amplitude da GMF e proliferação de bandas laterais espaçadas pela frequência de rotação do componente desgastado. O estágio inicial gera apenas elevação fina nas bandas laterais, sem mudança visível na amplitude geral. Esse é o momento de detecção em que ainda dá tempo de programar a troca dentro da próxima parada planejada.
Quebra de dente aparece como impacto periódico na frequência de rotação do componente. Quebra no sol gera impacto na frequência do sol, quebra em planeta gera impacto na frequência do planeta, quebra na coroa gera impacto na frequência do carrier. Como o sinal é impulsivo, a leitura precisa ser feita com resolução temporal suficiente, e a janela de análise precisa cobrir pelo menos uma volta completa do componente mais lento.
Folga axial no carrier gera componente axial em frequência baixa, em geral próxima à frequência do carrier. Esse modo de falha é o que mais escapa em plataforma que mede apenas amplitude radial, porque o sinal está em outro eixo. Em planetário onde a folga axial é modo de falha recorrente, a medição precisa cobrir os três eixos.
Falha de rolamento em planeta individual é a mais complexa de diagnosticar. Cada planeta gira em torno do próprio eixo, e ao redor do sol, simultaneamente. A frequência do defeito no rolamento do planeta não aparece diretamente no espectro, mas sim modulada pela frequência do carrier. O resultado é um conjunto de bandas laterais espaçadas pela frequência do carrier ao redor da frequência fundamental do defeito do rolamento. Sem reconhecimento desse padrão específico, o sinal vira ruído.
Lubrificação degradada ou contaminada raramente aparece na vibração isolada em estágio inicial. O atrito anormal gera ondas ultrassônicas na faixa acima de 20 kHz semanas antes da amplitude vibratória se alterar. Só plataformas que combinam vibração com ultrassom capturam esse modo de falha na janela em que ainda dá tempo de relubrificação, em vez de trocar o conjunto.

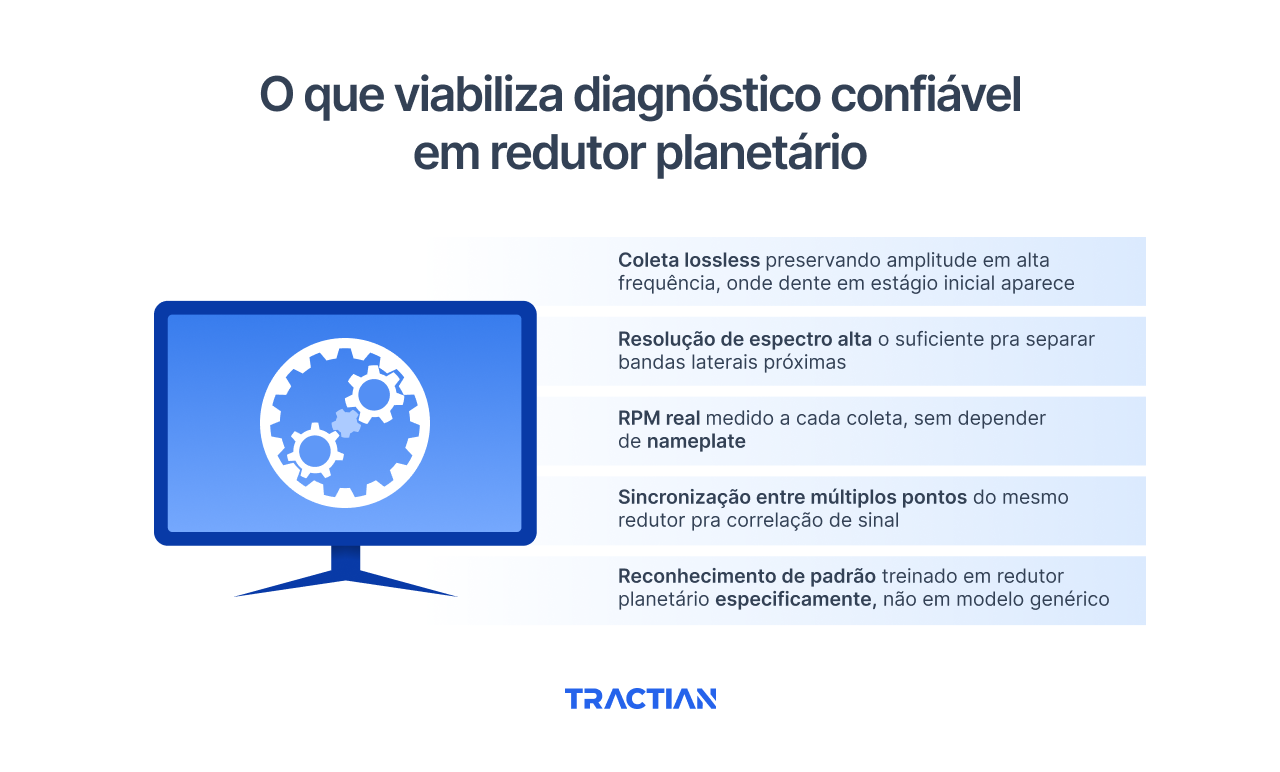

O que viabiliza diagnóstico confiável em redutor planetário
Diagnóstico confiável em planetário depende de cinco requisitos técnicos. Plataforma que cumpre quatro deles e falha em um costuma gerar diagnóstico parcial, que detecta os modos óbvios e perde os complexos.
- Coleta lossless preservando amplitude em alta frequência. Desgaste de dente em estágio inicial aparece em harmônicos altos da GMF, em geral acima de 5 kHz. Sensor que faz subamostragem ou comprime sinal acima dessa faixa não consegue distinguir desgaste inicial de ruído de fundo.
- Resolução de espectro alta o suficiente para separar bandas laterais próximas. Em planetário com relação alta de redução, as bandas laterais ao redor da GMF podem estar separadas por menos de 1 Hz. Plataforma com resolução insuficiente combina as bandas em um pico só, e o diagnóstico do componente falho fica perdido.
- RPM real medido a cada coleta. Em planetário acionado por motor com VFD, a velocidade muda ao longo do ciclo. Sensor que estima RPM por nameplate, em vez de medir com magnetômetro, interpreta variação de velocidade como variação de condição e gera falso positivo em mudança de carga.
- Sincronização entre múltiplos pontos do mesmo redutor. Diagnóstico complexo, como falha em planeta individual, exige correlação entre sinal da carcaça e sinal do eixo de saída no mesmo instante. Sensores que coletam em janelas dessincronizadas perdem essa correlação.
- Reconhecimento de padrão treinado em redutor planetário especificamente. Modelo de IA treinado em redutor de eixos paralelos aplica lógica errada ao planetário. A interação entre as três frequências fundamentais (sol, planeta, carrier) é particular desse tipo de redução, e o modelo precisa ter visto exemplos reais dessa configuração para diagnosticar bem.
Como a Tractian monitora redutor planetário em ativo crítico
Um diagnóstico confiável em redutor planetário é exatamente o ponto onde a plataforma de monitoramento mais se diferencia de sensor genérico. A solução da Tractian foi construída cobrindo os cinco requisitos técnicos descritos acima, e é por isso que a maior parte das plantas que operam redutores planetários em ativo classe A migram para esse tipo de cobertura.
O sensor combina vibração triaxial em alta resolução, ultrassom contínuo até 20 kHz e magnetômetro para leitura de RPM real, em coleta lossless.
Em planetário, isso significa que a GMF, suas bandas laterais e a modulação pela frequência do carrier ficam todas resolvidas no mesmo espectro, sem perda em alta frequência. A medição triaxial garante que folga axial não escapa, e a sincronização entre múltiplos sensores do mesmo redutor permite a correlação que sustenta o diagnóstico de falha em planeta individual.
A camada de IA da plataforma é treinada com casos reais de operação de redutores planetários, tudo isso no AI Center, um espaço de 10 mil m² onde a Tractian quebra máquinas propositalmente para que você não precise quebrar as suas.
É isso que garante que suas máquinas possam continuar em atividade e, no caso de algum problema aparecer, é também o que permite o diagnóstico preventivo do problema, evitando gastos financeiros desnecessários e dores de cabeça com tempo de parada não planejada.
Se a sua planta opera redutores planetários e o programa atual gera alerta sem diagnóstico claro, ou pior, falha no diagnóstico de modos específicos do planetário, está na hora de conversar com um especialista da Tractian.
Veja como um sensor de vibração e ultrassom pode facilitar a sua operação e te ajudar a economizar dinheiro.
FAQ: Análise de vibração em redutores planetários
Quais sensores de vibração possuem software de análise preditiva incluso?
Sensor moderno de vibração para monitoramento contínuo já vem com plataforma de análise integrada em modelo SaaS, mas a profundidade da análise varia bastante entre fornecedores. O critério prático de escolha gira em torno de cinco pontos: detecção de falhas por IA com banco de referência amplo, identificação automática das frequências de falha (BPFO, BPFI e GMF), modos de coleta adaptados ao ativo (envelope automático para rolamento, HD para diagnóstico aprofundado), integração com CMMS, e suporte técnico para validar casos complexos. O sensor da Tractian cumpre os cinco pontos: detecção por IA ancorada em banco global de milhões de horas de máquina, três modos de coleta (Autodiagnóstico™, Tendência e HD até 64 kHz sem compressão) e o serviço de Análise Supervisionada, que conecta a equipe a especialistas em vibração para validar diagnósticos de alto impacto.
Como fazer análise de vibração em ativo de baixa rotação?
Análise de vibração em ativo abaixo de 60 RPM exige sensor com boa resposta em baixa frequência e capacidade de extrair envelope da alta frequência. O sinal fundamental tem amplitude baixa demais para diagnóstico direto, mas o envelope da modulação em alta frequência captura defeito de rolamento e impacto periódico mesmo em rotação muito baixa. Plataforma que exige configurar envelope manualmente a cada ativo cria atrito que reduz a adoção dessa análise. A Coleta de Autodiagnóstico™ do sensor da Tractian gera o envelope de aceleração por padrão, a cada 30 minutos e sem configuração ativo por ativo, o que torna viável cobrir ativo de baixa rotação em escala. A leitura preserva amplitude até 64 kHz em modo HD sem compressão, o que cumpre o requisito técnico com folga.
Qual a diferença entre análise de vibração em redutor planetário e em redutor de eixos paralelos?
Em redutor de eixos paralelos, cada par de engrenagens tem GMF própria e identificável diretamente no espectro. Em redutor planetário, as engrenagens orbitam ao redor do sol enquanto giram em torno do próprio eixo, e isso gera modulação adicional: a frequência do carrier modula as frequências dos planetas, e o espectro fica com bandas laterais cuja interpretação depende de conhecer a cinemática específica do planetário. Plataforma que trata os dois tipos de redutor com a mesma lógica entrega diagnóstico genérico no planetário, o que costuma resultar em falso positivo recorrente e falha de dente diagnosticada tarde demais.
Vale a pena monitorar redutor planetário com sensor sem fio?
Sim, desde que o sensor sem fio cumpra os requisitos técnicos que o planetário exige: coleta sem compressão até dezenas de kHz, alta resolução espectral e leitura de RPM real, não estimado por nameplate. O wireless em si não compromete o diagnóstico. O que compromete é sensor de baixa especificação, que comprime o sinal em alta frequência para economizar bateria, ou que estima RPM por nameplate em redutor com VFD, o que gera falso positivo em mudança de carga. O sensor sem fio da Tractian foi projetado dentro desses requisitos: 64 kHz em modo HD sem compressão, 196.608 linhas por eixo e magnetômetro embutido que lê a rotação real do ativo a cada coleta, com bateria de 3 a 5 anos.
Como construir baseline em redutor com regime variável?
Baseline em ativo com VFD ou regime variável precisa ser segmentado por faixa de RPM, não calculado como média única. A plataforma identifica em qual faixa de operação o ativo está em cada coleta e compara com o baseline daquela faixa específica, sem o que qualquer variação de carga é interpretada como mudança de condição. O sensor da Tractian lê o RPM real pelo magnetômetro embutido a cada coleta, o que viabiliza essa segmentação automaticamente. A construção do baseline costuma levar entre 4 e 8 semanas de operação, tempo necessário para a plataforma observar o ativo em todas as faixas relevantes do ciclo.
