Quando uma caldeira de alta pressão falha em plena safra, o efeito é devastador: produção interrompida, perda de vapor para toda a planta, risco de acidentes graves e prejuízos que se contam em milhões.
Dá para antecipar isso? Difícil, já que, sob pressão elevada e em regime contínuo, anomalias como incrustações, corrosão interna ou trincas em tubos evoluem rapidamente, muitas vezes sem gerar alertas perceptíveis até que seja tarde demais.
É por isso que é essencial contar com uma estratégia estruturada de monitoramento e prevenção.
Neste artigo, veja os principais causadores de falhas em caldeiras de alta pressão, as estratégias mais eficazes para preveni-las e como o monitoramento de condição moderno pode transformar a confiabilidade das suas operações.
Por que as falhas em caldeiras de alta pressão ameaçam as usinas
Caldeiras de alta pressão são o coração das operações em usinas, seja para geração de energia elétrica em termelétricas ou para processamento de cana-de-açúcar em usinas sucroalcooleiras. Quando uma caldeira falha, toda a operação para, e o prejuízo pode chegar a milhões de reais por dia de parada.
Uma usina é uma instalação industrial projetada para transformar matéria-prima em energia ou produtos derivados. No caso das usinas sucroalcooleiras, a cana-de-açúcar é processada para produzir açúcar, etanol e energia elétrica. Já as usinas termelétricas queimam combustíveis para gerar vapor e, consequentemente, energia elétrica.
O papel das caldeiras no processo produtivo é fundamental: elas geram o vapor necessário para mover turbinas, aquecer processos de destilação e fornecer energia térmica para toda a operação. Em usinas de açúcar e álcool, as caldeiras também aproveitam o bagaço da cana como combustível, criando um ciclo energético integrado, onde o monitoramento de energia elétrica se torna fundamental.
No entanto, os riscos associados a falhas em caldeiras vão muito além da parada de produção. Explosões de caldeiras podem causar mortes, ferimentos graves e destruição de equipamentos adjacentes, por isso a segurança na manutenção é indispensável. O custo de uma falha catastrófica pode ser extremamente elevado, envolvendo danos materiais, perda de produção e responsabilidades legais.
Para usinas sucroalcooleiras, uma parada não programada durante a safra representa perdas ainda maiores. O período de moagem é limitado e qualquer interrupção compromete o aproveitamento da cana colhida, mas é possível aumentar a vida útil dos equipamentos industriais.

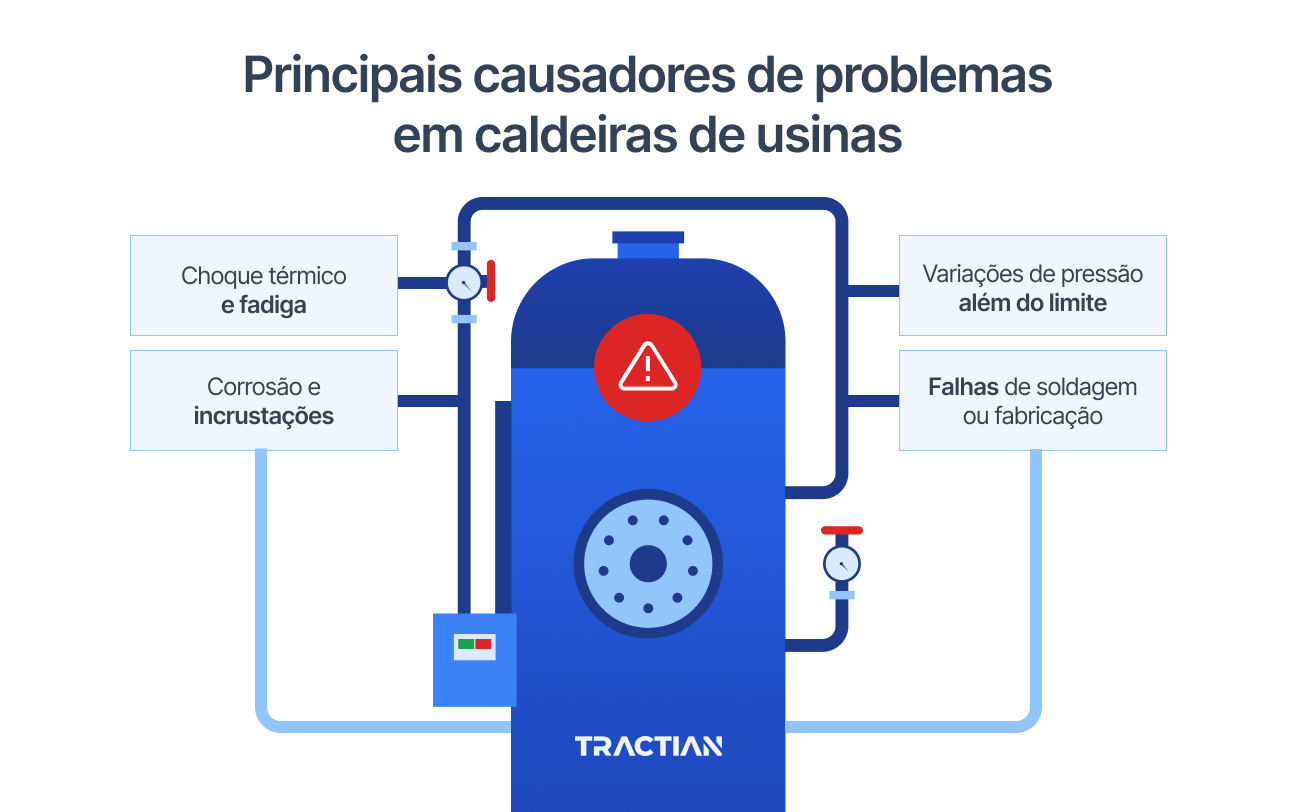

Principais causadores de problemas em caldeiras de usinas
Entender os mecanismos de falha é o primeiro passo para preveni-los. Cada tipo de problema tem suas características específicas e exige estratégias de monitoramento diferenciadas, especialmente quando consideramos a complexidade operacional que vai desde usinas em regiões como Frutal Minas Gerais até grandes complexos industriais.
Veja o que pode estar acontecendo no seu chão de fábrica:
Choque térmico e fadiga
O choque térmico acontece quando diferentes partes da caldeira se expandem ou contraem em velocidades distintas durante mudanças bruscas de temperatura. Durante uma partida rápida, por exemplo, a parede interna do tubo se aquece e expande antes da parede externa, criando tensões que podem gerar trincas.
A fadiga térmica é um processo cumulativo. Cada ciclo de aquecimento e resfriamento cria micro-deformações no material. Com o tempo, essas deformações se acumulam até formar trincas visíveis, o que os técnicos chamam de "campo florido", devido ao padrão característico de trincas que se espalham pela superfície do metal como pétalas de uma flor.
Os pontos mais vulneráveis são as soldas, curvas de tubulação e regiões onde há concentração de tensões. Tubos de parede d'água, coletores e conexões entre diferentes seções da caldeira merecem atenção especial durante inspeções.
Corrosão e incrustações
A corrosão por oxigênio é uma das mais destrutivas em caldeiras. Quando há oxigênio dissolvido na água de alimentação, ele reage com o ferro dos tubos, formando óxidos que enfraquecem o material. Esse processo é acelerado em altas temperaturas e pode perfurar tubos em questão de meses.
A corrosão ácida pode ocorrer quando a água apresenta pH mais baixo, tornando-se mais agressiva ao metal das caldeiras. Águas ácidas atacam diretamente o metal, causando adelgaçamento das paredes dos tubos. Já a corrosão sob tensão combina tensões mecânicas com ambiente corrosivo, criando trincas que se propagam rapidamente.
Em usinas sucroalcooleiras, o melaço de cana e a vinhaça criam desafios adicionais. Aprender a otimizar processos na indústria química auxilia no controle de depósitos carbonizados formados pelos açúcares quando aquecidos. A vinhaça, rica em potássio e outros sais, pode causar incrustações severas que reduzem drasticamente a transferência de calor.
Variações de pressão além do limite
Aumentos súbitos de pressão podem ocorrer por falha das válvulas de segurança, obstrução de tubulações ou problemas no sistema de controle. Quando a pressão excede o limite de projeto, o material pode sofrer deformação permanente ou ruptura.
O superaquecimento localizado é particularmente perigoso. Quando um tubo não recebe circulação adequada de água, sua temperatura pode subir rapidamente acima do limite seguro. O metal perde resistência e pode romper mesmo com pressões normais de operação.
Falhas de soldagem ou fabricação
Soldas mal executadas são pontos fracos permanentes na estrutura da caldeira. Falta de penetração, inclusões de escória ou porosidade criam concentradores de tensão que podem evoluir para trincas.
Durante a fabricação, defeitos como laminações no material, dobras mal feitas ou tratamentos térmicos inadequados podem comprometer a integridade estrutural. A qualidade dos materiais é crucial, especialmente considerando que diferentes tipos de triângulos de tensão podem se formar em pontos críticos da estrutura.
Estratégias práticas para evitar paradas inesperadas
Prevenir falhas em caldeiras exige uma abordagem sistemática que combina controle de qualidade da água, manutenção preditiva, procedimentos operacionais adequados e treinamento das equipes.
Aqui estão as práticas mais eficazes:
1. Controle rigoroso da água e tratamento químico
A qualidade da água de alimentação determina diretamente a vida útil da caldeira. Água inadequada pode causar corrosão, incrustações e outros problemas que levam a falhas prematuras.
O pH deve ser mantido entre 8,5 e 9,5 para minimizar a corrosão. Valores abaixo de 8,5 tornam a água ácida e corrosiva. Acima de 9,5, há risco de corrosão cáustica e formação de depósitos.
2. Manutenção preditiva e inspeções regulares
Inspeções regulares permitem detectar problemas antes que evoluam para falhas críticas. As técnicas não-destrutivas são fundamentais para avaliar a integridade estrutural sem interromper a operação.
O ultrassom é a técnica mais versátil para medir espessuras de parede e detectar trincas internas. O monitoramento de condição com sensores oferece vantagens sobre inspeções periódicas, detectando problemas como desalinhamento de bombas e desgaste de rolamentos.
3. Ajuste gradual de temperatura na partida e parada
Procedimentos adequados de partida e parada são fundamentais para evitar choques térmicos. A regra básica é nunca aquecer ou resfriar a caldeira mais rápido que o material pode acompanhar.
Durante a partida, a temperatura deve subir gradualmente, respeitando os limites de taxa de aquecimento especificados pelo fabricante. É importante aumentar a temperatura gradualmente durante a partida de caldeiras de grande porte, seguindo as recomendações do fabricante para evitar choques térmicos.
4. Treinamento das equipes de operação
Operadores bem treinados são a primeira linha de defesa contra falhas. Eles devem conhecer profundamente o funcionamento da caldeira, os procedimentos operacionais e os sinais que indicam problemas.
O treinamento deve cobrir princípios básicos de geração de vapor, controle de combustão, tratamento de água e procedimentos de emergência. Procedimentos operacionais padronizados garantem que todos sigam as mesmas práticas seguras.
Monitoramento de condição para caldeiras de alta pressão
Sensores de vibração e temperatura para caldeiras
Sensores de vibração instalados em bombas hidráulicas, ventiladores e motores elétricos detectam problemas mecânicos em estágio inicial. Desbalanceamento, desalinhamento e desgaste de rolamentos geram padrões de vibração característicos que podem ser identificados automaticamente.
O monitoramento de temperatura em pontos críticos da caldeira revela problemas de circulação, obstruções e superaquecimento localizado. A instalação ideal de sensores considera os pontos mais críticos e vulneráveis da caldeira.
Análises contínuas para detectar anomalias precoces
Algoritmos de análise avançados identificam padrões anormais nos dados dos sensores, mesmo quando as variações são sutis demais para detecção humana. Machine learning permite que o sistema aprenda o comportamento normal da caldeira e detecte desvios significativos.
Os benefícios do monitoramento contínuo incluem:
- Detecção precoce: Identificação de anomalias semanas antes de falhas críticas
- Alertas inteligentes: Notificações automáticas para equipes de manutenção
- Análise de tendências: Previsão de comportamentos futuros com base em dados históricos
- Diagnósticos precisos: Identificação da causa raiz de problemas
Como lidar com o melaço de cana, vinhaça e outros subprodutos
Usinas sucroalcooleiras enfrentam desafios únicos devido aos subprodutos do processamento da cana-de-açúcar. O gerenciamento adequado desses materiais é crucial para manter a operação segura e eficiente.
Veja práticas que podem ajudar a sua indústria:
1. Prevenção contra incrustações e depósitos
O melaço contém açúcares complexos que, quando expostos a altas temperaturas, se decompõem e formam depósitos carbonizados extremamente aderentes. A vinhaça, subproduto da destilação do álcool e etanol, é rica em potássio, cálcio e outros sais que precipitam facilmente quando concentrados.
Estratégias de prevenção específicas incluem controle rigoroso da concentração de sólidos na água de alimentação, uso de dispersantes químicos para evitar precipitação e manutenção de velocidades adequadas de circulação.
2. Manejo de resíduos e limpezas periódicas
Limpezas químicas regulares são essenciais para remover depósitos antes que se tornem problemáticos. Ácidos orgânicos como o cítrico são eficazes contra incrustações calcárias, enquanto soluções alcalinas removem depósitos orgânicos carbonizados.
Procedimentos recomendados incluem:
- Limpeza química: Circulação de soluções específicas por 4-8 horas
- Limpeza mecânica: Uso de escovas rotativas e jatos de água de alta pressão
- Gestão de resíduos: Neutralização e descarte conforme normas ambientais
- Monitoramento pós-limpeza: Verificação da eficácia através de inspeções visuais
Como o monitoramento de condição da Tractian mantém suas usinas seguras e eficientes
A manutenção de caldeiras de alta pressão não pode mais depender apenas de inspeções programadas e manutenção reativa. O custo de uma falha catastrófica e os riscos à segurança são simplesmente altos demais.
O verdadeiro desafio está em implementar um sistema que detecte problemas antes que evoluam para falhas críticas, sem sobrecarregar as equipes com alertas desnecessários. Muitas soluções no mercado prometem monitoramento avançado, mas entregam apenas dados brutos que exigem interpretação especializada constante.
O monitoramento de condição da Tractian foi desenvolvido especificamente para resolver isso. Nossa solução combina sensores industriais de alta precisão com algoritmos de análise que aprendem continuamente com o comportamento de cada equipamento. O resultado são alertas precisos, diagnósticos claros e recomendações de manutenção que suas equipes podem implementar imediatamente.
Desde a instalação até a operação diária, nosso sistema foi projetado para funcionar com mínima intervenção da equipe de TI e máxima integração com as rotinas existentes de manutenção. Os sensores são instalados rapidamente, os dados fluem automaticamente para a plataforma e os alertas chegam diretamente aos técnicos responsáveis.
Não espere uma falha catastrófica para descobrir o valor do monitoramento preditivo. Conheça o monitoramento de condição da Tractian e veja como pode transformar a confiabilidade das suas operações e proteger seus investimentos mais importantes.
