O monitoramento de vibração é um dos pilares da manutenção preditiva industrial, mas também é o assunto onde a distância entre teoria e prática costuma ser maior. Todo gestor sabe que precisa monitorar a vibração dos ativos críticos, mas nem sempre está claro qual sensor escolher, onde exatamente instalar, com que cadência coletar e o que fazer com o dado quando ele começa a chegar.
Neste artigo, você encontra dicas práticas de monitoramento de vibração em máquinas industriais críticas, do sensor à análise, para que o programa da sua planta gere alertas úteis, e não mais um dashboard cheio de disparos que ninguém confia.
Leia também:
- Sincronização de sensores industriais: como garantir o funcionamento com IA
- Como Prever Quebras de Máquinas na Indústria com sensores inteligentes
- IA na Manutenção Industrial: Como aumenta a precisão de sensores?

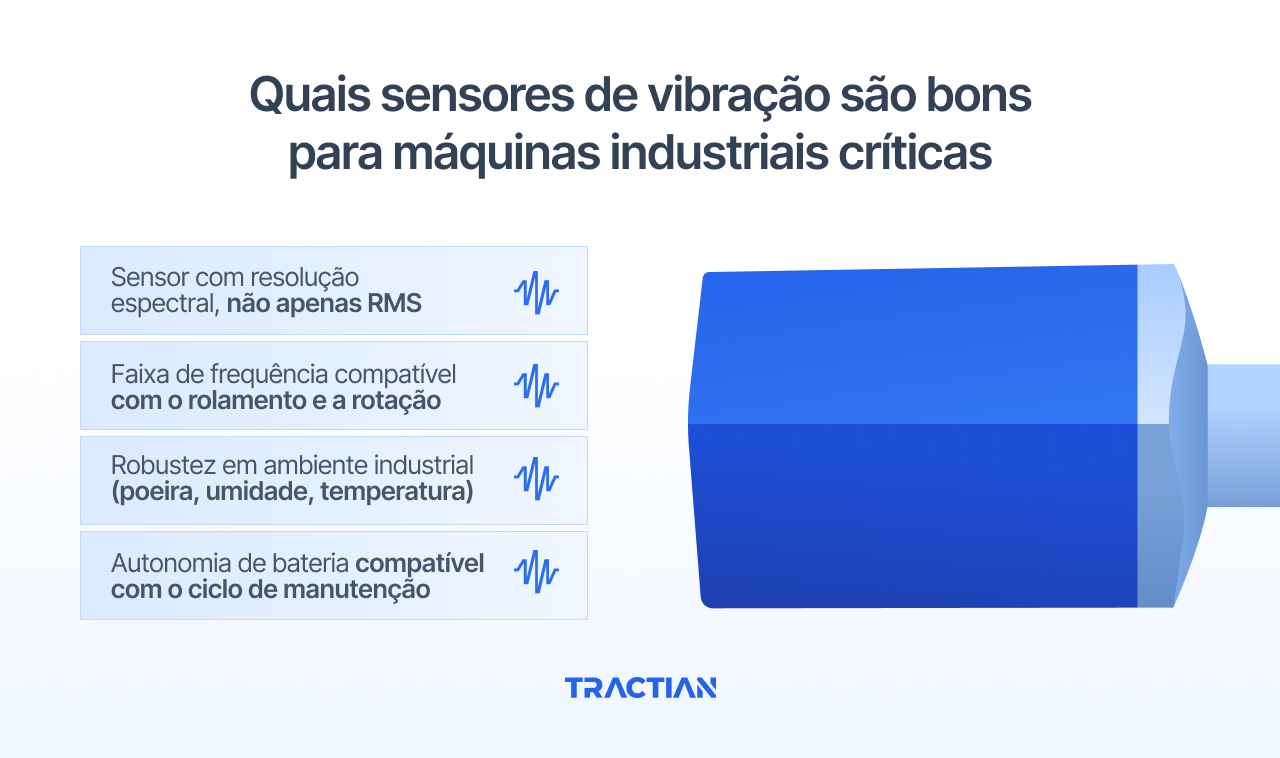

Quais sensores de vibração são bons para máquinas industriais críticas
Sensor de vibração é a base de todo programa preditivo, e a escolha dele define o teto do que a análise pode entregar depois. Existem 4 características técnicas que separam um sensor bom daquela que gera dados limitados ou alertas enganosos.
Veja quais são:
Sensor com resolução espectral, não só RMS
Imagine um sensor de vibração básico, que entrega apenas o valor RMS do sinal, ou seja, uma medida global de energia. Nesse caso, você fica sabendo que o ativo está vibrando mais do que o normal, mas não onde está o problema. Se o valor sobe, o alerta chega, e o esforço de descobrir a causa continua com o técnico em campo.
Já um sensor com resolução espectral captura o sinal em bandas de frequência específicas, o que permite identificar a assinatura característica de cada modo de falha. Sem isso, o diagnóstico se limita a definições genéricas e nunca consegue entender a verdadeira origem do problema, ou seja, como vai poder fazer uma manutenção eficiente?
Faixa de frequência compatível com o rolamento e a rotação
Cada tipo de ativo pede uma faixa de frequência específica. Motor de alta rotação apresenta as frequências de rolamento em uma faixa, ativo lento (agitador, movimentador de pátio) apresenta em outra bem diferente, com pulsos de alta frequência que se atenuam rápido e exigem envelope de aceleração para serem capturados.
Um sensor com faixa curta ou sampling rate baixo simplesmente não vê o defeito em ativo lento, e o programa preditivo passa a operar cego justamente nos equipamentos onde a falha costuma ser mais cara. O que resolve isso é um sensor com sampling rate alto o bastante para cobrir os dois cenários.
Vale procurar por especificações que atendam até 64 kHz, o que garante que o mesmo sensor sirva desde motor rápido até ativo de baixa rotação.
Além disso, quando o ativo opera com velocidade variável, o sensor precisa de leitura sincronizada de RPM, geralmente via magnetômetro embutido, para converter o espectro em ordem de rotação e não perder assinatura por variação de carga.
Robustez em ambiente industrial
Um sensor que impressiona na demo pode não sobreviver ao ambiente real da sua planta. Poeira condutiva de mineração, umidade de indústria alimentícia, temperatura elevada em forno, vibração intensa de britador: cada ambiente tem seu arqui-inimigo.
Portanto, em vez de lidar com um sensor sem proteção adequada, que começa a falhar em poucos meses, vale investir em um programa preditivo que conte com um sensor com grau de proteção alto, faixa de operação ampla e certificação de área classificada quando o ambiente exige.
Autonomia de bateria compatível com o ciclo de manutenção
Sensor sem fio depende de fonte de energia. Se a bateria dura apenas 1 ano, você acabou de adicionar o próprio sensor à lista de manutenção da planta.
Por isso, busque um sensor com autonomia máxima de 3 a 5 anos em regime de coleta contínua, que acompanha o ciclo natural de manutenção do ativo sem gerar rotina extra. Vale confirmar duas coisas com o fornecedor: se a autonomia declarada é em regime real de operação (e não em regime econômico de demonstração), e se o sensor tem detecção inteligente de movimento, que aciona coleta automática apenas quando o ativo está em operação e preserva bateria quando ele está parado.

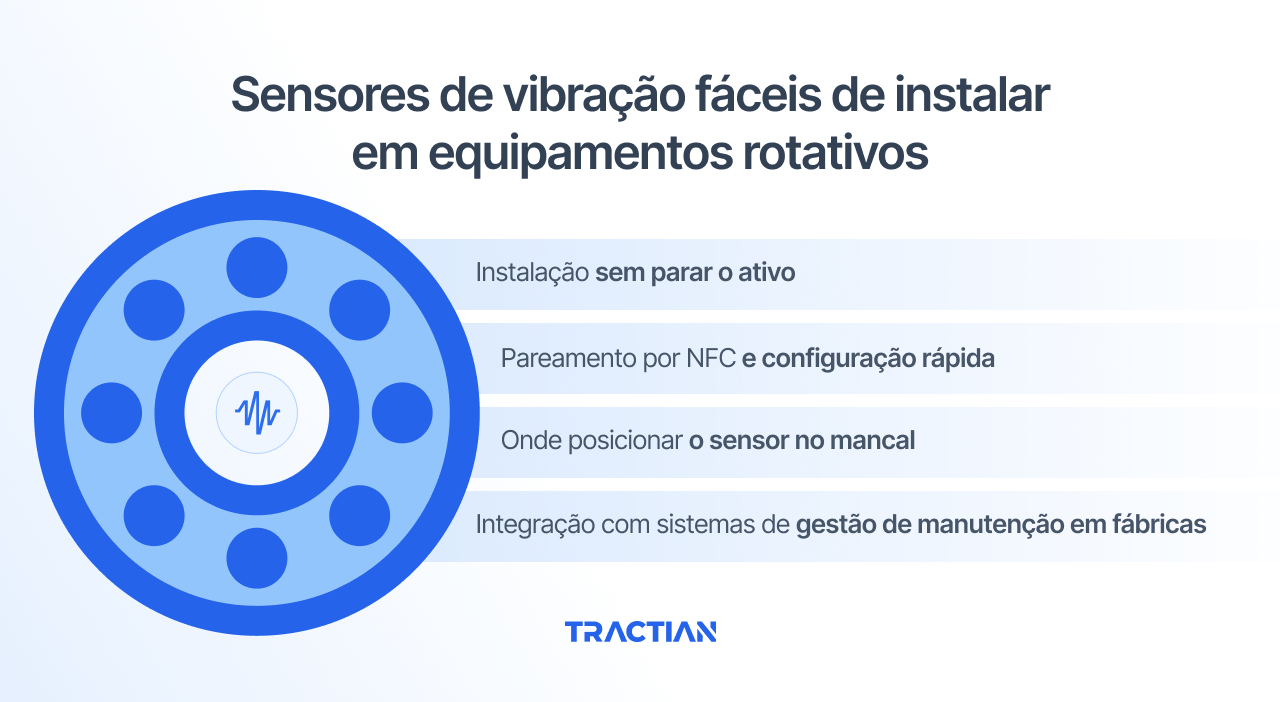

Sensores de vibração fáceis de instalar em equipamentos rotativos
Além da qualidade técnica do sensor, a facilidade de instalação é o que determina se o programa vai escalar da lista dos 20 ativos críticos para os 200 do parque completo. Cada minuto a mais de instalação por ponto vira barreira para expandir cobertura.
Instalação sem parar o ativo
Em operação contínua, parar cada ativo para instalar sensor de monitoramento é uma barreira que pode multiplicar o custo do programa. Cada parada não programada custa horas de produção, e os pequenos adiamentos podem se tornar um gargalo enorme depois.
Um sensor moderno de monitoramento de condição é instalado com o ativo em funcionamento normal, por fixação magnética ou adesivo industrial de alta resistência, e conta com detecção inteligente que ativa a coleta automaticamente assim que o sensor é posicionado. Sem essa característica, cada expansão da cobertura vira projeto de parada programada, o que atrasa o programa em meses. Vale a pena esperar tanto para colocar mais 50 ativos em monitoramento?
Pareamento por NFC e configuração rápida
O tempo de configuração do sensor no sistema é a segunda barreira invisível de escala. Configuração manual demanda cadastro do ativo, definição de parâmetros e teste de conexão para cada ponto, o que consome dezenas de horas em programas com muitos sensores.
O pareamento por NFC resolve isso na origem. O técnico aproxima o celular do sensor, o app lê o identificador, associa ao ativo cadastrado, e o sensor entra em operação em segundos. Como bônus, o NFC também permite validação de rota manual no local, com leitura em tempo real de ultrassom e temperatura no próprio celular do técnico durante troubleshooting.
Onde posicionar o sensor no mancal
O ponto de instalação define a qualidade do sinal, e esse tema merece um capítulo à parte. Por ora, o resumo prático é esse: o sensor precisa ser fixado no mancal, na direção que o defeito procurado se manifesta com mais clareza, e não em qualquer lugar da carcaça externa que fique acessível.
Integração com sistemas de gestão de manutenção em fábricas
O sensor pode ser tecnicamente perfeito e ainda gerar zero valor se o alerta ficar preso no dashboard do fornecedor, sem chegar no fluxo de OS da manutenção.
O que resolve isso é uma plataforma multimodal com integração nativa aos principais CMMS e EAM do mercado e ERPs como SAP e Oracle, via API. Assim, o alerta vira OS automática, atribuída ao técnico responsável, com prazo e prioridade definidos, sem exigir projeto de integração que trava por meses.

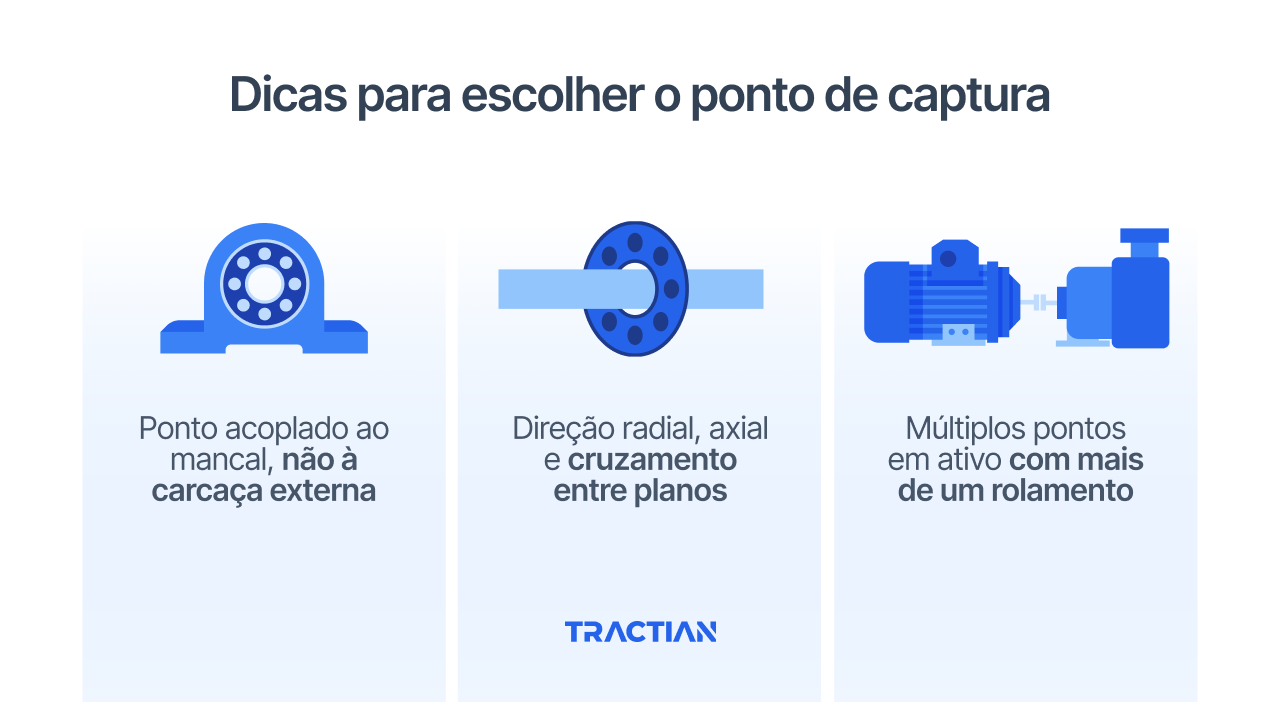

Dicas para escolher o ponto de captura
O ponto onde o sensor é instalado é o fator técnico que mais afeta a qualidade da leitura, e onde a maioria dos programas de vibração ainda comete o mesmo erro. Sensor bem escolhido, mal posicionado, entrega dados pobres.
Ponto acoplado ao mancal, não à carcaça externa
Imagine dois sensores instalados no mesmo motor. O primeiro está fixado diretamente no cavalete do mancal do lado acionado, com contato metálico direto. O segundo está na chapa da carcaça externa do motor, a 30 cm de distância. Os dois estão no motor, mas o sinal que cada um captura é totalmente diferente.
A vibração que interessa no monitoramento de rolamento nasce no ponto de contato entre esfera e pista, e se atenua conforme se propaga pela estrutura do ativo. Cada interface (parafuso, chapa, base) reduz a energia do sinal e distorce sua composição. Um sensor no mancal captura o sinal na origem. Outro sensor na carcaça externa capta uma versão atenuada, com contribuições de outros pontos somadas por cima.
Direção radial, axial e cruzamento entre planos
Cada modo de falha se manifesta com mais clareza em uma direção específica. Alguns aparecem em radial, outros em axial, outros combinam as duas. Um sensor de monitoramento mono-axial exige escolha prévia da direção mais relevante, o que pode gerar a perda da assinatura de modo de falha que se manifesta em outro plano.
O que resolve isso é só um sensor triaxial que captura as três direções simultaneamente, com um único ponto de instalação. Sem essa capacidade, o programa opera com ponto cego, e o técnico só descobre o modo de falha quando ele já evoluiu para outra direção, o que costuma ser tarde demais para intervenção reversível.
Múltiplos pontos em ativo com mais de um rolamento
Motor com dois mancais, redutor com múltiplos eixos, bomba com mancal do lado do impelidor e do lado do acoplamento. Todos esses ativos têm mais de um ponto de leitura possível, e a cobertura completa exige sensor em cada mancal.
Até porque se for centralizado em apenas um dos mancais, o sensor pode perder alertas de defeitos localizados no outro ponto de coleta, especialmente quando a atenuação de sinal é alta — o que costuma ser o caso em máquinas industriais críticas.
E aqui aparece um problema adicional: quando cada sensor opera de forma independente, o alerta em um mancal não conversa com a leitura do mancal vizinho, e isso pode gerar falso positivo por causa da impossibilidade de distinguir um defeito de comportamento do conjunto.
Para evitar isso, é necessária uma tecnologia que sincroniza temporalmente as amostras entre os sensores da mesma máquina, permitindo cross-sensor correlation e validação de falhas mais precisa — essa pode ser uma boa opção.
Dicas para análise de vibração em máquina crítica
Instalar um bom sensor no ponto certo é metade do caminho, é verdade. Mas a outra metade acontece dentro do sistema, no que ele faz com o dado depois que ele chega. É onde a maior parte dos programas preditivos ainda tropeça, mesmo com bons sensores.
Veja 3 dicas que separam análise que gera decisão de análise que eleva a produção da planta:
Linha de base individual em vez de threshold fixo
Uma pergunta rápida antes de qualquer coisa: quantos alertas por semana o seu programa preditivo dispara hoje, e quantos deles a equipe realmente investiga em campo?
Se a resposta for algo como "muitos alertas, poucos investigados", é quase garantido que o problema não está no time. Está no threshold fixo, aquele parâmetro genérico definido por classe de máquina que a ISO 10816 traz como referência.
Ele funciona para diagnóstico pontual, mas em parque com ativos em regimes diferentes, pode deixar dois furos ao mesmo tempo: ativos que sempre operaram próximos ao limite viram alerta constante (falso positivo), enquanto ativos que sempre operaram bem abaixo e começaram a subir recentemente passam despercebidos (falso negativo).
A IA industrial muda essa lógica quando é construída para aprender o ativo em três camadas complementares. A primeira compara o ativo contra ele mesmo ao longo do tempo, a segunda compara ele contra outros ativos similares da mesma planta, e a terceira compara com ativos equivalentes em plantas do mesmo vertical ao redor do mundo.
Essa arquitetura é o que faz o sistema chegar em operação confiável em torno de 2 semanas, enquanto o padrão do mercado ainda gasta de 6 a 24 meses no processo de calibração.
Cruzamento com ultrassom, temperatura e RPM
A curva P-F é conhecida por todo profissional de manutenção, mas pode ser limitada se a análise não captar todos os sinais.
No começo dela, quando aparece a fricção precoce (por lubrificação inadequada), quem responde primeiro é o ultrassom, com semanas de antecedência em relação ao momento em que a vibração reage.
No meio, quando o dano superficial já se instalou e o rolamento começa a mostrar assinatura característica no espectro, a vibração assume o protagonismo. E no fim, quando o atrito severo se converte em calor sustentado, é a temperatura da carcaça que confirma a urgência.
Ainda existe uma quarta camada aqui em ativos com carga variável, com a leitura de RPM, que ancora tudo em ordem de rotação e separa oscilação de processo de degradação real.
Um programa que escuta só a vibração fica surdo nas duas pontas da curva. E aqui aparece um limite técnico importante da maior parte do mercado hoje: pouquíssimos fornecedores oferecem um sensor de monitoramento que capture vibração e ultrassom no mesmo dispositivo, com base de tempo única.
Fazer essa correlação depois, em pós-processamento entre sensores separados, sempre introduz aproximação e ruído. Fazer na origem, com os quatro sinais sincronizados no mesmo ponto físico, é o que permite decisões de lubrificação orientadas por condição real, com feedback instantâneo em dB, no lugar do calendário fixo que ainda domina boa parte das plantas brasileiras.
Interpretação por classe de ativo
Existe um mito confortável em programas preditivos maduros: de que, chegando a um bom nível de análise espectral, o técnico consegue diagnosticar qualquer classe de ativo com o mesmo ferramental. Não é bem assim que a coisa funciona.
Motor de indução, redutor planetário, bomba centrífuga, ventilador axial, compressor de parafuso. Cada uma dessas máquinas tem sua fisiologia, com modos de falha característicos, frequências de referência específicas e comportamento típico por fabricante.
Um redutor planetário, por exemplo, gera assinaturas cinemáticas em bandas laterais que dependem do número de dentes das engrenagens sol, planeta e coroa, e cada configuração tem sua fórmula. Já uma bomba centrífuga carrega padrões particulares de cavitação e recirculação que não têm equivalente em motor elétrico.
Se sua análise aplica threshold e regras genéricas, não vai conseguir antecipar essas diferenças. Sem contexto, o esforço de descobrir a causa continua com o campo. Já uma plataforma que trata cada classe com a lógica específica dela vai além, e usa IA generativa para consumir datasheet do OEM, bill of materials do ativo e histórico de intervenção, gerando diagnóstico com recomendação específica.
É a diferença entre receber um alerta e receber um plano de ação.
Como a Tractian eleva a manutenção das máquinas críticas com monitoramento de vibração
As dicas que você leu até aqui descrevem o cotidiano de um programa de monitoramento de vibração maduro. Com sensores que contam com resolução espectral e faixa adequada, instalação simples e escalável, ponto de captura correto, análise por baseline individual e cruzamento com outros sinais, integração com o fluxo de manutenção da planta.
A plataforma multimodal da Tractian foi construída para ser exatamente essa soma. O nosso sensor captura vibração de alta resolução, ultrassom, temperatura e leitura de RPM via magnetômetro no mesmo ponto do ativo. A instalação é feita com o equipamento em operação, o pareamento por NFC configura o sensor em segundos, e a bateria de longa duração acompanha o ciclo natural de manutenção sem gerar rotina extra.
Já a nossa IA aprende o baseline individual de cada ativo do seu parque, correlaciona os 4 sinais em sincronia temporal e compara o comportamento contra a nossa base instalada de mais de 150 mil ativos industriais.
E como garantimos que essa IA reconhece cada modo de falha com precisão? Com o trabalho técnico do nosso AI Center, onde ativos são levados até falhas induzidas em bancada para que o algoritmo aprenda a assinatura antes de encontrar a mesma condição em campo.
Ou seja, quebramos nossas máquinas para que a sua não precise quebrar.
Se a sua planta opera ativos críticos e o monitoramento de vibração atual não está entregando o retorno esperado, fale com um especialista da Tractian. Assim, você vê na prática como a plataforma eleva a sua operação, reduzindo downtime não planejado e custos de manutenção.
