Quando um rolamento crítico falha sem aviso claro e a equipe abre o histórico de vibração para entender o que aconteceu, a descoberta costuma ser desconfortável. O primeiro sinal anormal consistente apareceu poucos dias antes do evento. Não semanas, nem meses, mas alguns dias. Tempo quase nenhum para comprar peças, coordenar com produção e fazer uma intervenção planejada.
A curva P-F descreve exatamente esse arco, do primeiro sinal detectável até a falha funcional. E o ponto que mais gera confusão é que cada técnica de monitoramento entra nessa curva em um momento diferente.
Vibração tem o seu. Ultrassom tem outro. Termografia tem outro. A distância entre esses pontos de entrada é, em boa parte dos ativos críticos, o que separa uma intervenção planejada de uma parada forçada.
Este artigo detalha onde o sensor de vibração entra na curva P-F, onde o ultrassom entra, o que cada um deixa passar e por que combinar as duas técnicas no mesmo ponto do ativo pode ampliar a sua janela disponível para agir.
Leia também:
- Top 3 sensores de vibração para moinhos de cana
- Como o monitoramento de condição muda a rotina de times pequenos
- Manutenção Preditiva: Como Implementar em 2026 (Guia Prático + ROI)

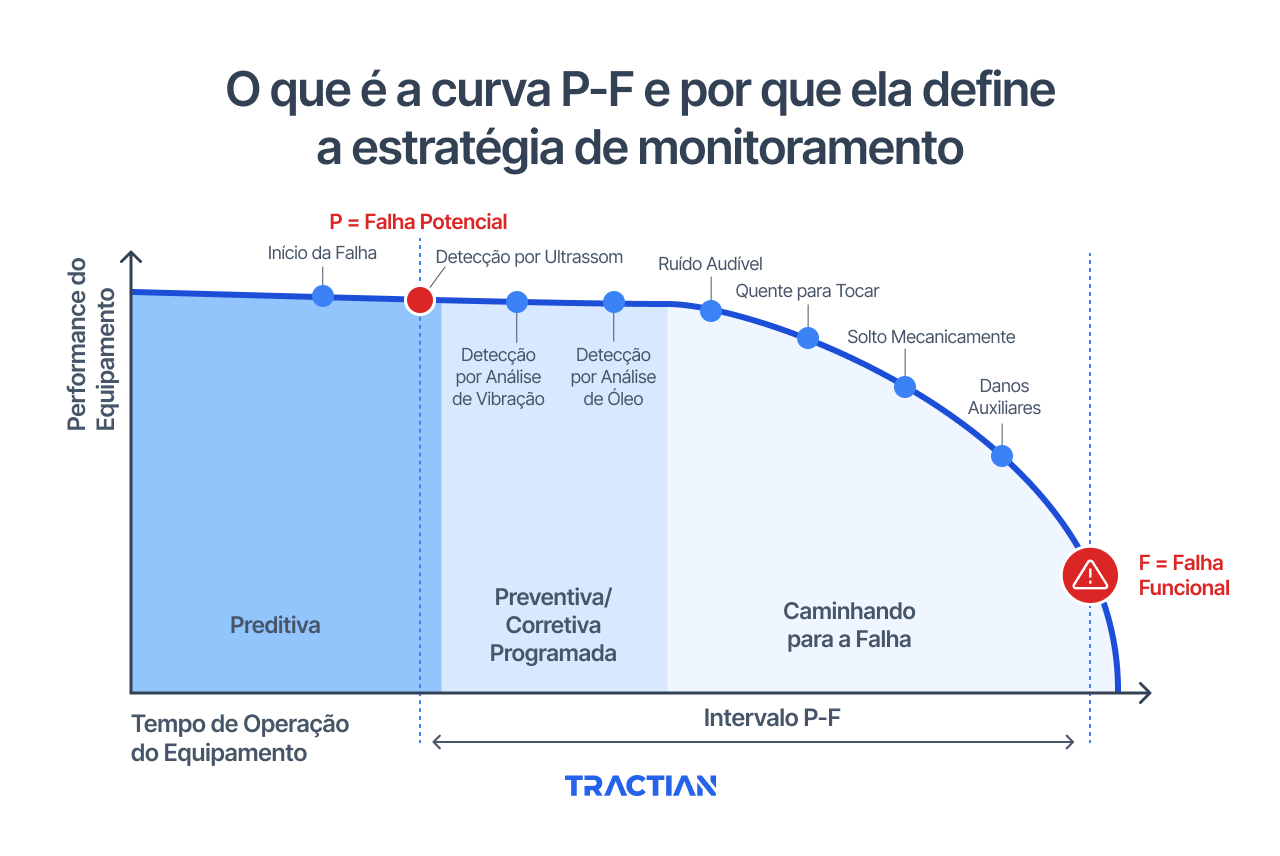

O que é a curva P-F e por que ela define a estratégia de monitoramento
A curva P-F é uma representação do progresso de uma falha ao longo do tempo. O ponto P marca o instante em que a falha potencial se torna detectável por algum método de monitoramento. O ponto F marca a falha funcional, quando o ativo deixa de cumprir o que deveria. Entre um e outro existe o intervalo P-F, que é o tempo útil que a equipe tem pra agir antes da parada não planejada.
Na prática, quem faz manutenção preditiva trabalha dentro desse intervalo. Quanto mais cedo o monitoramento detecta a falha potencial, mais tempo a equipe tem pra planejar. Ordem de compra de peça, janela de parada, alocação de técnico, coordenação com produção.
Tudo isso depende de quão à esquerda na curva a detecção aparece.
E aqui está o detalhe mais importante: cada técnica de monitoramento tem um ponto de entrada diferente na curva, determinado pela física do sinal que ela mede. Ultrassom entra cedo, vibração entra no meio, análise de óleo entra pouco depois, termografia entra mais à direita, ruído audível e aquecimento ao toque entram praticamente no fim. Ignorar isso é assumir que um sensor de vibração bem instalado cobre a curva inteira, e esse não é o comportamento real do sinal.
Onde o sensor de vibração atua na curva P-F
O sensor de vibração detecta defeito mecânico quando ele já está gerando impacto. Um rolamento com pista com micro-lascamento produz um pulso de energia toda vez que um elemento rolante passa sob carga sobre o defeito. Esse pulso se propaga pela estrutura e é capturado pelo acelerômetro.
A técnica de envelope, ou demodulação, é a principal ferramenta de detecção precoce por vibração. Ela isola o conteúdo de alta frequência do sinal, onde os impactos de defeito ressoam, e identifica as frequências características do rolamento: BPFO pra pista externa, BPFI pra pista interna, BSF pra elemento rolante. Quando o envelope começa a mostrar picos discretos nessas frequências, o defeito já está instalado e progredindo.
Isso posiciona o sensor de vibração, na prática, a partir do estágio 2 da degradação do rolamento. Nos estágios 3 e 4, o defeito já aparece no espectro direto, com harmônicas de BPFO e BPFI e bandas laterais ao redor delas. Nesse ponto, o diagnóstico é mais denso: dá para identificar o componente específico, o modo de falha e a progressão do dano com precisão.
E fora de rolamento, a vibração é igualmente específica. Ela separa desbalanceamento, desalinhamento, folga mecânica, engrenamento em redutor e cavitação em bomba com uma profundidade diagnóstica que nenhuma outra técnica alcança. Para acompanhamento de progressão de defeito mecânico e para definição de modo de falha, é a ferramenta certa.
O que a vibração não pega a tempo
O problema é que estágio 2 não é estágio 1. Entre o início real da degradação e o primeiro sinal consistente de impacto mecânico costumam passar dias, semanas ou até meses, dependendo da carga, da velocidade e da condição de lubrificação.
Nos estágios iniciais da degradação, o que está acontecendo no rolamento é outro tipo de fenômeno: o filme lubrificante vai perdendo espessura, a fricção entre o elemento rolante e a pista começa a subir de forma gradual, o contato metálico vai se tornando mais frequente. Tudo isso acontece antes de qualquer lascamento ou pit se formar na pista.
E, sem defeito físico instalado, não existe impacto para gerar pulso no acelerômetro.
Nesse intervalo, o rolamento está se deteriorando e a vibração ainda não tem o que mostrar. Isso porque o mecanismo físico que ela mede ainda não começou a acontecer. Na curva P-F, isso significa que a vibração entra relativamente perto do meio, não no começo. O trecho à esquerda, entre o início da degradação e o aparecimento do primeiro defeito mecânico detectável, fica descoberto.
Onde o ultrassom atua na curva P-F
O ultrassom industrial mede um fenômeno diferente: fricção no contato entre superfícies. Em rolamento, essa fricção é sensível à qualidade do filme lubrificante que separa o elemento rolante da pista.
Quando o lubrificante está íntegro e na quantidade correta, o nível de emissão acústica de alta frequência fica estável e baixo. Quando o filme começa a degradar, a fricção sobe. E sobe de forma gradual, progressiva, muitas vezes semanas antes de qualquer impacto mecânico aparecer no espectro de vibração.
Isso coloca o ultrassom bem à esquerda na curva P-F. Ele detecta o início da degradação, antes do defeito estar instalado. E o que ele captura nesse estágio, na maioria dos casos, é um problema de lubrificação industrial: sub-lubrificação, sobre-lubrificação, contaminação da graxa, perda de viscosidade por temperatura.
Todos esses são mecanismos que, se não corrigidos, terminam em falha de rolamento. Todos eles se manifestam primeiro como aumento de fricção.
Essa é a mudança de perspectiva que o ultrassom oferece. Em vez de esperar o defeito mecânico aparecer para então agir, a equipe age antes, corrigindo a condição que causaria o defeito. Em boa parte das plantas, aplicar graxa na quantidade certa, no momento certo, guiado por leitura de fricção, resolve o problema na raiz. O rolamento nem chega ao estágio 2.
Outra característica importante: a fricção não depende da velocidade rotacional. O mesmo aumento de atrito acontece em um rolamento de 30 RPM ou em um de 1800 RPM. Isso torna o ultrassom particularmente útil em ativos de baixa rotação, onde o sinal de vibração perde sensibilidade porque a energia de cada impacto cai com a velocidade.
O que o ultrassom não faz
O ultrassom não substitui a vibração para diagnóstico de modo de falha mecânico. Desbalanceamento, desalinhamento, folga, engrenamento: são modos de falha que a vibração identifica e separa com especificidade, e o ultrassom, não. Ele detecta que o contato entre superfícies está alterado, mas não diz se a causa é lubrificação degradando, desgaste em estágio inicial ou um defeito mecânico se formando.
A distinção entre um problema de lubrificação e um defeito mecânico incipiente, na leitura de ultrassom, vem da análise de tendência ao longo do tempo e da resposta a uma lubrificação de teste. Se a fricção cai após aplicar graxa e se estabiliza, era lubrificação. Se cai e volta a subir rapidamente, o rolamento provavelmente já tem um dano que a graxa está mascarando temporariamente.
Na prática, o ultrassom funciona como primeira linha de detecção de degradação em lubrificação e em rolamento incipiente. A vibração é a ferramenta de diagnóstico detalhado e acompanhamento da progressão do defeito mecânico.

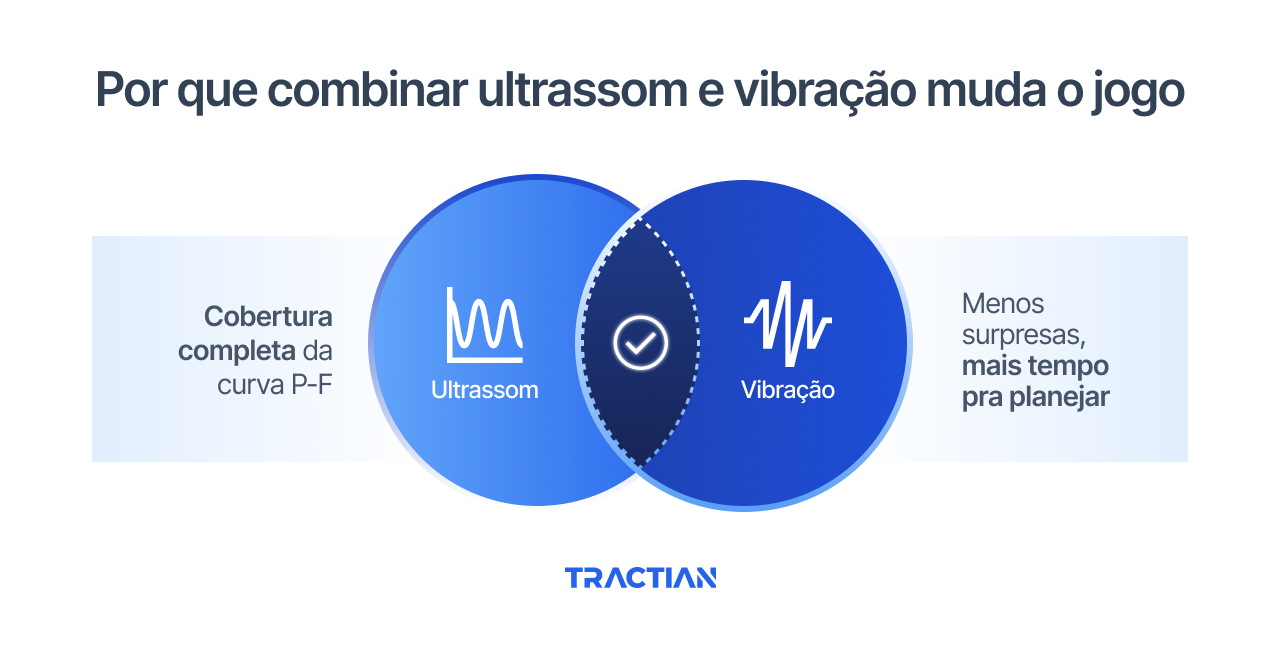

Por que vibração e ultrassom trabalham melhor no mesmo ponto
A combinação dessas duas técnicas amplia a cobertura da curva P-F de um jeito que nenhuma delas isolada consegue. E o ganho não é só de antecedência. É também de confiança na decisão.
Quando o ultrassom sinaliza aumento de fricção em um rolamento e a vibração no mesmo ponto ainda está limpa, o diagnóstico tende a ser claro: lubrificação em deterioração, intervenção pontual com graxa ou ajuste da rota de lubrificação resolve.
Se, semanas depois, a vibração começa a mostrar BPFO em envelope, a progressão já está documentada desde o início e a decisão chega com contexto completo. Sabe-se desde quando o problema começou, como evoluiu e qual o modo de falha específico.
O caminho inverso também funciona. Quando o ultrassom acusa pico de fricção sem tendência crescente clara e a vibração, ao mesmo tempo, mostra sinais de folga ou desalinhamento, o analista descarta problema de lubrificação e direciona a ação pra onde o defeito mecânico aponta. Sem esse segundo sinal, o mesmo pico de ultrassom poderia gerar uma rota de lubrificação desnecessária, mascarar o problema por algumas horas e atrasar a detecção do defeito mecânico real.
Essa correlação entre sinais também reduz falsos positivos e aumenta a confiança no alerta. Um sensor isolado que dispara um alarme obriga o analista a fazer checagem presencial pra decidir se o sinal é real. Dois sinais independentes convergindo no mesmo ponto reduzem essa necessidade, porque a probabilidade de ambos produzirem o mesmo falso positivo é muito baixa.
Pra equipe de manutenção, o que muda na rotina com os dois sinais no mesmo ativo é concreto:
- Detecção começa mais cedo, ainda no domínio proativo da curva, onde a ação é corrigir condição, não trocar componente.
- Diagnóstico chega mais completo, com confirmação entre dois métodos de medição diferentes.
- Falsos positivos caem, porque o alerta consistente sai quando os dois sinais convergem.
- A janela de planejamento se expande, muitas vezes em semanas, dependendo do ativo e do modo de falha.
Como a Tractian cobre a curva P-F com sensor de vibração e ultrassom
Historicamente, cobrir a curva P-F com as duas técnicas exigia dois sensores diferentes, dois processos de coleta e, em boa parte dos casos, duas rotas distintas com instrumentos portáteis. Isso inviabiliza a escala. Plantas com centenas ou milhares de pontos críticos não conseguem manter rota manual de ultrassom na frequência necessária para capturar variação gradual de fricção.
A segunda geração do sensor de monitoramento de condição da Tractian foi desenvolvida para resolver essa equação.
Vibração e ultrassom no mesmo ponto de medição, coleta contínua dos dois sinais, sem rota manual.
No lado da vibração, o sensor opera com amostragem até 64 kHz e resolução espectral até seis vezes superior à geração anterior. Isso se traduz na captura mais fiel das frequências características de defeito de rolamento nos estágios iniciais, identificação de bandas laterais sutis em GMF de alta frequência para diagnóstico de engrenamento em redutores e menor interferência de ruído estrutural no espectro.
No lado do ultrassom, o transdutor piezoelétrico cerâmico capta variações de amplitude até 200 kHz em monitoramento contínuo. Não é rota periódica, não é coleta mensal, é leitura permanente. Qualquer aumento de fricção fora do baseline aparece na tendência, mesmo que dure poucas horas, e não se perde no intervalo entre duas coletas.
Para quem gerencia confiabilidade, a mudança na rotina é gigantesca: o analista trabalha com mais contexto, age mais cedo e menos vezes no escuro. A equipe reduz dependência de rota manual e de rechecagem presencial. E o ativo crítico passa a ter um histórico de condição que começa antes do defeito existir e acompanha até o momento da intervenção.
Fale com os especialistas da Tractian e veja o que o ultrassom contínuo pode mostrar nos pontos que você considera sob controle.
