El rotor es la parte giratoria de un motor eléctrico o de un generador. En un motor, el campo magnético del estator, que es la parte fija, induce o atrae al rotor y lo hace girar, y ese giro se transmite a través del eje a la bomba, el ventilador o la máquina que se quiere mover. Los tipos más comunes son el rotor de jaula de ardilla, el rotor bobinado, el de polos salientes, el cilíndrico y el de imanes permanentes, y cada uno responde a un tipo de motor y a una aplicación distinta.
Casi todas las plantas industriales dependen de motores eléctricos, y dentro de cada motor el rotor es la pieza que convierte la energía eléctrica en movimiento. Entender cómo está construido y qué tipo tiene cada equipo no es solo teoría: define cómo falla, qué conviene medir y qué tan grave es un problema cuando aparece.
En este artículo vas a encontrar qué es un rotor y cómo funciona, de qué partes está hecho, los tipos de rotor según el motor, en qué otras máquinas se usa el término, cuáles son sus fallas más comunes y cómo mantenerlo en buen estado.
¿Qué es un rotor y para qué sirve?
Un rotor es el componente que gira dentro de una máquina eléctrica rotativa. Junto con el estator forma el circuito magnético del motor o del generador, y entre ambos queda un espacio muy pequeño llamado entrehierro.
Su función depende de la máquina. En un motor eléctrico, el rotor recibe la energía del campo magnético del estator y la convierte en par, o sea, en fuerza de giro sobre el eje. En un generador ocurre lo contrario: una turbina o un motor de combustión hace girar el rotor, y su campo magnético en movimiento induce corriente en el bobinado del estator.
El término también se usa en máquinas que no son eléctricas, como turbinas, compresores o ventiladores, para referirse al conjunto que gira. Más adelante vemos esa diferencia.
¿Cómo funciona el rotor en un motor eléctrico?
El funcionamiento depende del tipo de motor, pero en todos los casos el principio es el mismo: la interacción entre dos campos magnéticos produce una fuerza que hace girar el rotor.
En un motor de inducción, que es el más usado en la industria, el bobinado del estator se alimenta con corriente alterna trifásica y genera un campo magnético giratorio. Ese campo corta los conductores del rotor e induce en ellos una corriente, que a su vez crea su propio campo magnético. La atracción entre ambos campos arrastra al rotor en la misma dirección.
Para que exista esa inducción, el rotor tiene que girar un poco más lento que el campo del estator. A esa diferencia se le llama deslizamiento. Por ejemplo, en un motor de cuatro polos conectado a la red de 60 Hz, el campo gira a 1,800 revoluciones por minuto y el rotor lo hace ligeramente por debajo, con un deslizamiento que normalmente es de pocos puntos porcentuales y que aumenta conforme sube la carga.
En un motor síncrono, en cambio, el rotor tiene su propio campo magnético, ya sea por imanes permanentes o por un bobinado alimentado con corriente directa, y gira exactamente a la velocidad del campo del estator, sin deslizamiento.

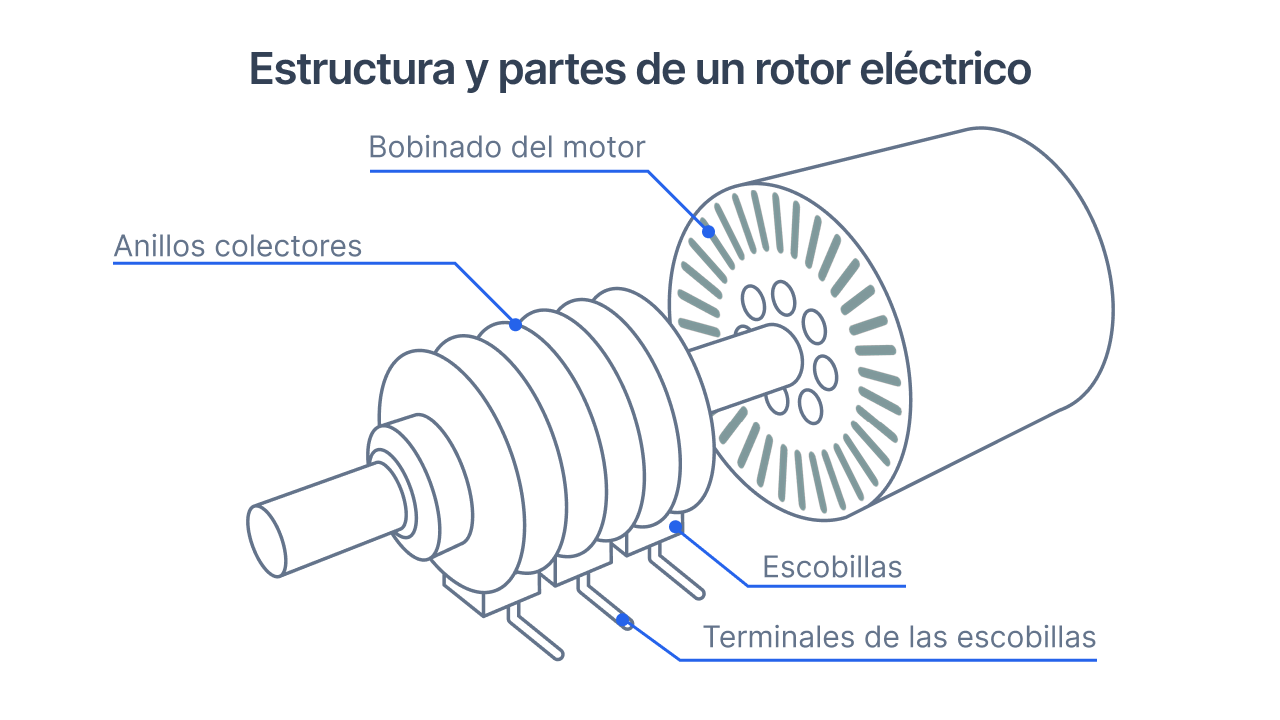

Partes de un rotor eléctrico
Aunque cada tipo tiene sus particularidades, la mayoría de los rotores comparten tres elementos.
Núcleo magnético
Es un cilindro formado por láminas delgadas de acero eléctrico apiladas y aisladas entre sí. Se construye laminado y no de una sola pieza para reducir las pérdidas por corrientes parásitas, que son corrientes inducidas dentro del propio metal que lo calientan sin producir trabajo útil. El acero eléctrico también reduce las pérdidas por histéresis, que ocurren cada vez que el material se magnetiza y desmagnetiza.
Conductores o polos
Son los elementos que interactúan con el campo del estator. Según el tipo de rotor, pueden ser barras de aluminio o cobre en cortocircuito, un bobinado de alambre de cobre o imanes permanentes montados en la superficie o dentro del núcleo.
Eje
Es la flecha de acero sobre la que se monta el núcleo y que transmite el par a la carga. Se apoya en los rodamientos, que mantienen al rotor centrado dentro del estator. El ajuste entre el núcleo y el eje tiene que ser firme, porque cualquier holgura se traduce en vibración.

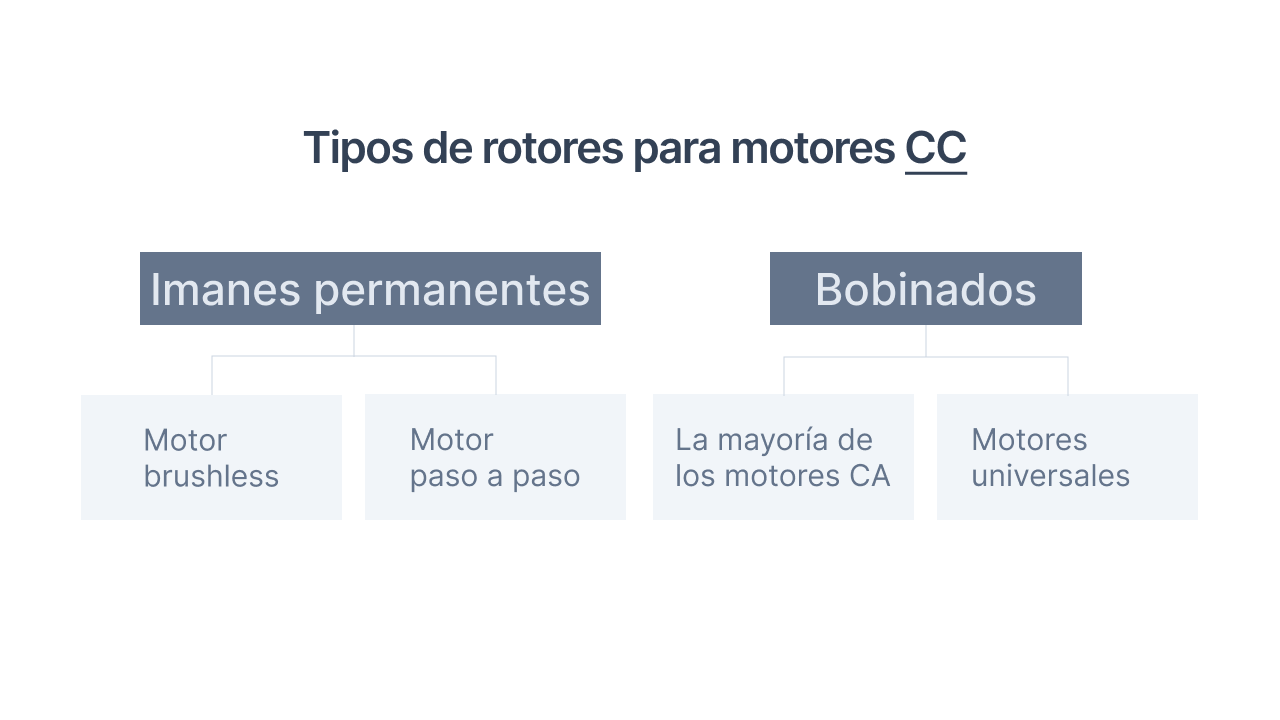

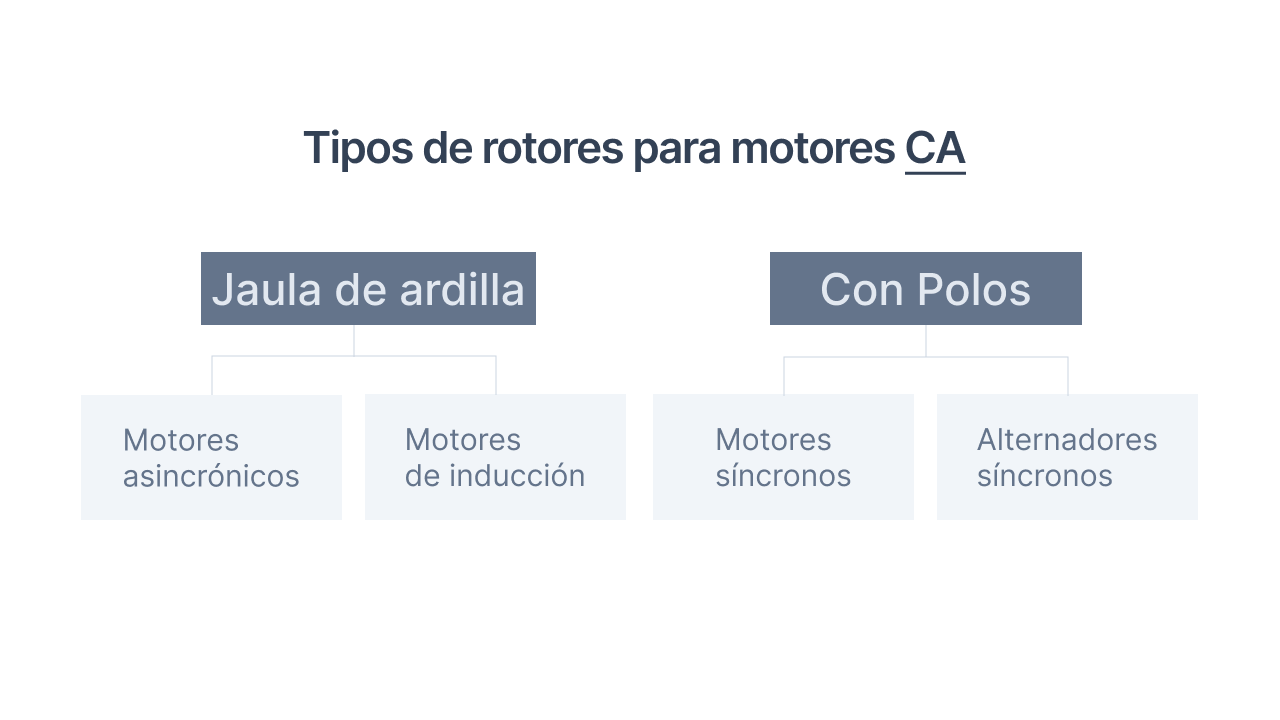

Tipos de rotores
La forma más práctica de clasificar los rotores es según el tipo de motor en el que se usan.
Rotor de jaula de ardilla
Es el rotor del motor de inducción y, por mucho, el más común en la industria. Está formado por barras conductoras alojadas en ranuras del núcleo y unidas en ambos extremos por anillos de cortocircuito, lo que le da una forma parecida a la rueda de ejercicio de un roedor, de ahí su nombre.
En motores pequeños y medianos, la jaula suele fabricarse inyectando aluminio a presión en las ranuras del núcleo. En motores grandes, por lo general a partir de unos 500 caballos de fuerza, las barras son de cobre y se sueldan a los anillos. No tiene escobillas ni contactos eléctricos con el exterior, lo que lo hace robusto, sencillo y de bajo mantenimiento. Es el rotor de la gran mayoría de las bombas, ventiladores, compresores y bandas transportadoras de una planta.
Rotor bobinado
También se usa en motores de inducción, pero en lugar de barras tiene un bobinado trifásico de cobre cuyas terminales se conectan a tres anillos rozantes montados sobre el eje. Unas escobillas hacen contacto con esos anillos y permiten conectar resistencias externas al circuito del rotor.
Esas resistencias permiten aumentar el par de arranque y limitar la corriente al arrancar, algo muy útil en cargas pesadas como molinos, trituradoras, grúas y equipos de minería. A cambio, las escobillas y los anillos requieren mantenimiento periódico, y en muchas aplicaciones este tipo de motor ha sido sustituido por motores de jaula de ardilla con variador de frecuencia.
Rotor de polos salientes
Se usa en máquinas síncronas de baja velocidad, como los generadores de centrales hidroeléctricas y algunos motores síncronos grandes. Los polos sobresalen del núcleo y cada uno lleva su propio bobinado, alimentado con corriente directa para crear un campo magnético fijo. Como gira despacio, puede tener muchos polos y un diámetro grande.
Rotor cilíndrico o de polos lisos
También es de máquinas síncronas, pero para alta velocidad, como los turbogeneradores que acoplan con turbinas de vapor o de gas. El bobinado va alojado en ranuras a lo largo de un cilindro macizo, sin polos que sobresalgan, lo que lo hace más resistente a las fuerzas centrífugas.
Rotor de imanes permanentes
En lugar de bobinado, usa imanes permanentes, normalmente de neodimio o de ferrita, para crear su campo magnético. Es el rotor de los motores síncronos de imanes permanentes y de los motores sin escobillas, conocidos en inglés como brushless. Su principal ventaja es la eficiencia, porque prácticamente no hay pérdidas por corriente en el rotor, y por eso es cada vez más común en aplicaciones de alta eficiencia, servomotores y equipos con variador de frecuencia.
Rotor de motor de corriente directa
En los motores de corriente directa con escobillas, el rotor se conoce como inducido o armadura. Lleva un bobinado conectado a un colector, formado por segmentos de cobre sobre los que rozan las escobillas. El colector va cambiando el sentido de la corriente en cada bobina conforme el rotor gira, para que el par siempre empuje en la misma dirección. Colector y escobillas son las partes que más mantenimiento necesitan en este tipo de motor.
Rotor en otras máquinas rotativas
Fuera de las máquinas eléctricas, la palabra rotor se usa para cualquier conjunto que gira sobre un eje. En una turbina de vapor o de gas, el rotor es el eje con los álabes que reciben el fluido. En un compresor centrífugo o un ventilador, es el conjunto del eje con el impulsor o las aspas. En una bomba centrífuga, lo más común es hablar de impulsor, aunque el conjunto giratorio también se llama rotor.
Aunque su principio de funcionamiento no tiene nada que ver con el electromagnetismo, comparten un reto con los rotores eléctricos: tienen que estar balanceados, alineados y bien soportados para girar sin vibración, y sus fallas se detectan con las mismas técnicas.

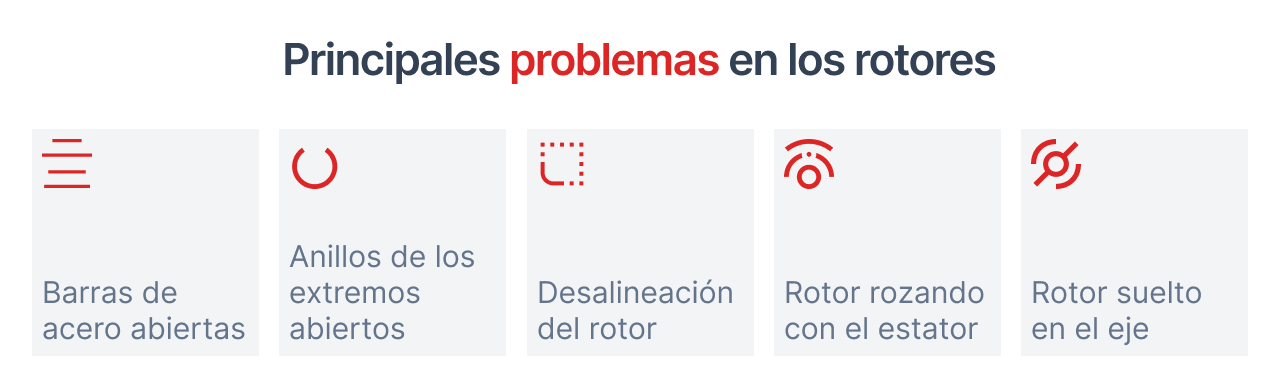

Fallas más comunes en rotores
Las fallas de rotor son de las más difíciles de detectar a simple vista, porque ocurren dentro del motor y avanzan sin señales externas claras hasta que ya son graves. Estas son las más frecuentes.
Barras rotas o fisuradas
Es la falla típica del rotor de jaula de ardilla. Los ciclos de calentamiento y enfriamiento, los arranques frecuentes y los arranques con carga pesada generan esfuerzos que terminan fisurando las barras o su unión con los anillos. En rotores de aluminio inyectado, la porosidad que queda del proceso de fabricación también puede ser el origen. Los síntomas son dificultad para arrancar o mantener la carga, calentamiento y vibración fuera de lo normal.
Anillos de cortocircuito abiertos
Los anillos pueden fisurarse o separarse de las barras por los mismos esfuerzos térmicos. El efecto es similar al de una barra rota, pero suele afectar a varias barras a la vez.
Desbalance
Ocurre cuando la masa del rotor no está distribuida de forma uniforme alrededor de su eje de giro. Puede venir de fábrica, de una reparación, de la acumulación de suciedad o de la pérdida de una pieza. Produce una vibración a la frecuencia de giro que desgasta los rodamientos, y es una de las causas más comunes de vibración excesiva en equipo rotativo.
Excentricidad y roce con el estator
Si el rotor no queda centrado dentro del estator, el entrehierro deja de ser uniforme y la atracción magnética se vuelve desigual. La excentricidad puede ser estática, cuando el rotor está desplazado pero gira sobre su propio centro, o dinámica, cuando el punto de menor entrehierro gira con el rotor. En casos graves, sobre todo con rodamientos desgastados o alojamientos flojos, el rotor llega a rozar con el estator y daña ambos.
Rotor suelto en el eje y fallas en anillos o colector
Si se pierde el ajuste entre el núcleo y el eje, el rotor puede desplazarse y generar golpeteo y vibración. En rotores bobinados y de corriente directa, el desgaste de escobillas, anillos rozantes y colector es otra fuente habitual de fallas.
El diagnóstico detallado de cada uno de estos modos de falla, junto con las fallas del estator, se explica a fondo en esta guía sobre fallas internas críticas de rotor y estator.
Cómo detectar fallas en el rotor
Como las fallas del rotor no se ven desde afuera, se detectan por las señales que dejan en la vibración y en la corriente del motor.
El análisis de vibraciones es la herramienta más usada. El desbalance aparece como un pico a la frecuencia de giro, la excentricidad deja componentes relacionados con la frecuencia de la red, y las barras rotas generan bandas laterales alrededor de la velocidad de giro, separadas por la frecuencia de paso de polos. Cuando dos fallas producen síntomas parecidos, el análisis de fase ayuda a distinguirlas.
El análisis de la corriente del motor complementa a la vibración y es especialmente sensible a las barras rotas, que aparecen como bandas laterales alrededor de la frecuencia de la red. La termografía, por su parte, ayuda a identificar calentamientos anormales en el motor y en las conexiones.
La clave es la tendencia. Una sola medición dice poco; lo que permite detectar una barra fisurada o un desbalance que empieza es comparar las mediciones contra la historia del propio equipo. Por eso el monitoreo continuo con sensores, como el Smart Trac de Tractian, que registra vibración, temperatura y velocidad de giro en tiempo real, permite ver el cambio cuando todavía hay tiempo de programar la reparación.
Cómo mantener los rotores en buen estado
Un rotor bien cuidado puede durar tanto como el resto del motor. Estas son las prácticas que más influyen en su vida útil.
Balanceo dentro de tolerancia
Después de cualquier reparación o rebobinado, el rotor debe balancearse de acuerdo con la norma ISO 21940-11, que define grados de calidad de balanceo según el tipo de máquina. Para motores y generadores con altura de eje de 80 mm o más y velocidades superiores a 950 revoluciones por minuto, la norma recomienda el grado G2.5; para velocidades menores, el G6.3.
Alineación correcta con la carga
La desalineación entre el motor y el equipo que mueve no daña directamente al rotor, pero sobrecarga los rodamientos y el eje, y con el tiempo provoca holguras que terminan en excentricidad. Alinear con láser o con comparador después de cada intervención es una de las prácticas con mejor relación costo-beneficio.
Cuidado de los rodamientos
Los rodamientos son los que mantienen al rotor centrado. Una lubricación correcta, en cantidad y frecuencia, y su reemplazo antes de que el desgaste genere holgura, evitan buena parte de los roces entre rotor y estator.
Control de arranques y condiciones de operación
Los arranques frecuentes y con carga pesada están entre las principales causas de barras rotas. Limitar el número de arranques por hora a lo que indica el fabricante, usar arrancadores suaves o variadores de frecuencia donde tenga sentido y evitar la operación con sobrecarga reduce el esfuerzo térmico sobre la jaula. La calidad de la energía también importa, y un buen esquema de protección eléctrica evita que desbalances de voltaje o sobrecargas terminen dañando el motor.
Monitoreo de condición
En motores críticos, pasar de las inspecciones periódicas al mantenimiento basado en condición permite detectar desbalances, excentricidades y barras fisuradas en sus primeras etapas. No todos los motores lo necesitan, y conviene empezar por los que más impacto tienen si se detienen.
Preguntas frecuentes sobre el rotor eléctrico
¿Cuál es la diferencia entre rotor y estator?
El rotor es la parte que gira y el estator es la parte fija. En un motor, el estator recibe la energía eléctrica y genera un campo magnético, y el rotor responde a ese campo girando y transmitiendo el movimiento al eje.
¿Cuál es el tipo de rotor más común en la industria?
El rotor de jaula de ardilla, que es el que usan los motores de inducción. Es robusto, sencillo, no tiene escobillas y mueve la mayoría de las bombas, ventiladores, compresores y transportadores de una planta.
¿Qué es un rotor bobinado?
Es un rotor de motor de inducción que, en lugar de barras, tiene un bobinado conectado a anillos rozantes. Permite conectar resistencias externas para aumentar el par de arranque y limitar la corriente, por lo que se usa en cargas pesadas como molinos, trituradoras y grúas.
¿Cómo sé si el rotor de un motor está dañado?
Los síntomas más comunes son dificultad para arrancar o sostener la carga, calentamiento, ruido y vibración anormal. Para confirmarlo, se usan el análisis de vibraciones y el análisis de corriente del motor, que permiten identificar barras rotas, desbalance o excentricidad antes de desarmar el equipo.
