Sexta-feira à noite, e a linha de manutenção urgente é acionada. O motor de exaustão do forno queimou. Ao abrir o painel, o técnico encontra a barra de alimentação carbonizada e cheiro forte de isolamento derretido. A produção fica parada até domingo. Na análise pós-falha, alguém percebe que aquele mesmo painel já havia disparado um alerta de disjuntor duas vezes nos últimos três meses, mas ninguém correlacionou os eventos.
Essa é a rotina que a manutenção elétrica industrial ainda enfrenta em boa parte das plantas brasileiras. Sobrecarga que se desenvolve durante semanas e ninguém percebe. Curto-circuito que interrompe a produção e traz risco à equipe. E disjuntor como sistema de aviso, quando na verdade ele deveria ser apenas a última linha de proteção.
O que muda quando o programa passa a operar com monitoramento contínuo é o momento em que a falha vira alerta. Nenhuma dessas duas classes de evento acontece sem sinal precoce. Elas acontecem sem aviso apenas para quem não está olhando os sinais certos.
Neste artigo, você vai entender o que diferencia a sobrecarga de curto-circuito, quais os sinais precoces de cada uma, e como o monitoramento contínuo transforma a manutenção elétrica industrial em atividade preditiva, e não em corrida contra o disjuntor.
Leia também:
- Proteção elétrica industrial: o que é e como funciona
- Mecânica e manutenção industrial: como unir com monitoramento multimodal
- Benefícios do monitoramento de condição multissinal
O que diferencia sobrecarga de curto-circuito na manutenção elétrica industrial
Sobrecarga e curto-circuito são as duas principais causas de falha elétrica em ambiente industrial, mas têm dinâmicas bem diferentes. E essa diferença define o tipo de monitoramento adequado para cada uma.
Sobrecarga é um evento térmico progressivo. A corrente ultrapassa o valor nominal do sistema, mas dentro de uma faixa que não dispara proteção instantânea. O calor gerado se acumula ao longo de minutos ou horas, degrada o isolamento dos condutores e chega ao ponto de falha depois de repetir o ciclo várias vezes. É lento, silencioso, e por isso quase sempre passa despercebido em monitoramento por rota.
Curto-circuito é o oposto. É um evento instantâneo, quase sempre catastrófico, em que a corrente ultrapassa em ordem de grandeza o valor nominal do circuito. A ruptura do isolamento entre condutores libera energia elétrica concentrada em milissegundos, o que gera arco, dano severo ao equipamento envolvido e risco imediato para quem está próximo do painel.
O padrão que separa uma coisa da outra, na prática, é o tempo. Sobrecarga tem trilha detectável. Curto tem gatilho, mas essa trilha também existe, só que aparece em sinais diferentes. Detectar cada uma exige leituras distintas, e o monitoramento contínuo cobre as duas com a mesma arquitetura.
Causas comuns de sobrecarga em ambiente industrial
As sobrecargas industriais nascem de cinco cenários recorrentes:
- Dimensionamento inadequado acontece quando o circuito foi calculado para uma carga que não é mais a real, algo comum em plantas que expandiram a linha sem revisar o projeto elétrico.
- Conexão com resistência elevada, causada por aperto insuficiente, oxidação ou corrosão, gera aquecimento localizado que se propaga pela barra.
- Desbalanceamento de fase distribui a carga de forma desigual entre condutores, sobrecarregando um em detrimento dos outros.
- Sobrecarga mecânica no motor faz com que ele puxe mais corrente que o esperado, elevando a temperatura do enrolamento e do painel a jusante.
- E operação com partida e parada excessivas, típica de linha automatizada mal ajustada, submete o sistema a picos térmicos repetidos que degradam o isolamento ao longo do tempo.
Nenhuma dessas causas costuma se manifestar de repente. Todas elas evoluem em janela detectável, o que faz do monitoramento contínuo a ferramenta certa para cada uma.

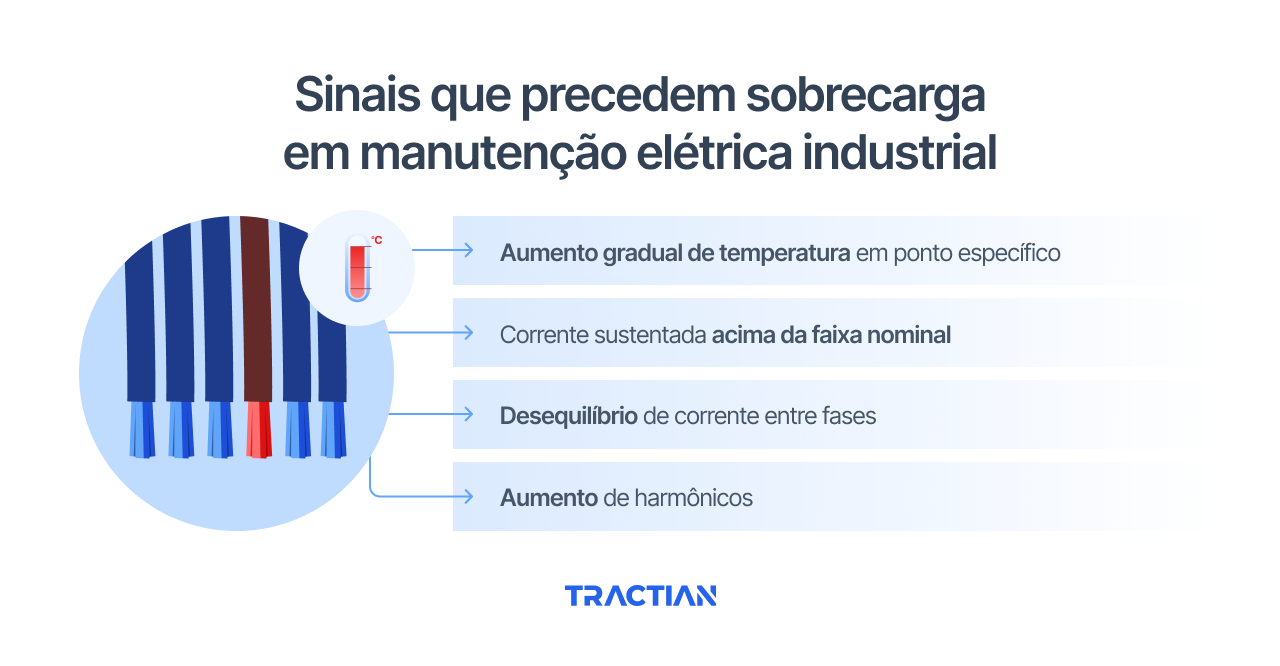

Sinais que precedem sobrecarga em manutenção elétrica industrial
Sobrecarga sempre avisa antes de causar dano. O problema é que os avisos aparecem em sinais que a ronda por termografia trimestral não captura. Quatro sinais precedem sobrecarga em manutenção elétrica industrial, e todos são detectáveis por monitoramento contínuo.
O primeiro é o aumento gradual de temperatura em ponto específico. Não é o painel inteiro que aquece, é a conexão ou o barramento que apresenta hotspot detectável em imagem térmica ou em sensor de temperatura instalado no ponto. Esse aumento pode ser lento, com evolução de meses, mas se aparece consistentemente contra a linha de base, é sinal de que algo mudou.
O segundo é a corrente sustentada acima da faixa nominal do circuito. Não é o pico eventual que preocupa, é a corrente média acima do que o projeto original previu. Monitoramento de corrente em tempo real revela esse desvio antes de qualquer efeito térmico se manifestar em uma câmara termográfica.
O terceiro é o desequilíbrio de corrente entre fases. Sistema trifásico em condição saudável apresenta corrente equilibrada entre as três fases, com pequena variação natural. Quando o desequilíbrio ultrapassa 10%, algo mudou, seja carga assimétrica a jusante, contato com resistência diferente por fase, ou início de degradação em enrolamento do motor a jusante.
E o quarto é o aumento de harmônicos na rede. Cargas não lineares como inversores de frequência, retificadores e fontes chaveadas injetam distorção na corrente, e o excesso de harmônicos sobrecarrega transformadores, cabos e disjuntores de forma que a leitura convencional não mostra. Monitoramento de qualidade de energia captura esse desvio antes de virar dano.
Causas comuns de curto-circuito em ambiente industrial
Curto-circuito tem quatro causas recorrentes em ambiente industrial:
- Degradação de isolamento por envelhecimento, calor, umidade ou contaminação química reduz a resistência dielétrica entre condutores e cria caminho de falha.
- Falha mecânica em ativo elétrico, como vibração excessiva em motor que solta enrolamento ou contato interno em painel que se rompe, expõe partes energizadas.
- Falha de isolamento em barramento, geralmente em barra de baixa tensão exposta a poeira condutiva ou fluido, permite descarga entre fases.
- E surto de tensão, causado por descarga atmosférica ou por transiente de comutação, ultrapassa a rigidez dielétrica do isolamento e força o rompimento.
Cada uma dessas causas evolui em janela distinta antes de virar curto. Isso significa que curto-circuito, apesar do impacto instantâneo, tem trilha precedente que dá para rastrear.

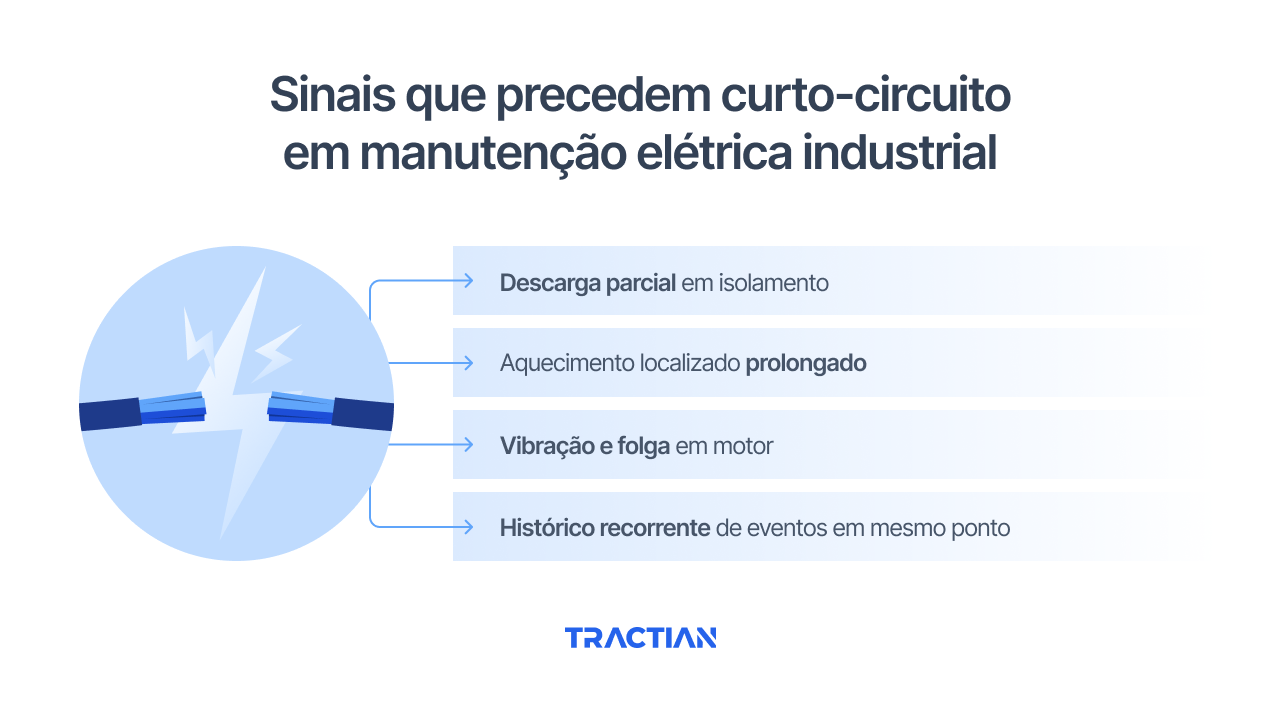

Sinais que precedem curto-circuito em manutenção elétrica industrial
Os sinais que precedem curto-circuito são mais sutis que os de sobrecarga, mas igualmente detectáveis. Quatro deles são o que a manutenção elétrica preditiva monitora.
O primeiro é a descarga parcial em isolamento, também conhecida como corona, arco ou tracking. Antes de o isolamento romper completamente, ele apresenta pequenas descargas elétricas localizadas em pontos onde a rigidez dielétrica já está comprometida. Essas descargas emitem energia acústica em alta frequência, na faixa do ultrassom, com meses de antecedência sobre a falha funcional.
Ultrassom industrial detecta esse sinal antes de qualquer outro método.
O segundo é o aquecimento localizado prolongado. Pontos de conexão com resistência elevada, ou trecho de barramento sob carga anormal, sustentam temperatura acima do baseline por semanas ou meses antes de virar falha. Termografia captura isso, mas em rota trimestral costuma perder a janela. Sensor térmico em ponto crítico com leitura contínua não perde.
O terceiro é a vibração e folga em motor. Motor com rolamento em degradação avançada ou com desalinhamento severo aumenta a vibração da carcaça, e esse movimento pode expor o enrolamento a atrito interno com o estator, criando falha de isolamento. Vibração cruzada com temperatura da carcaça e com corrente do motor identifica esse encadeamento antes de virar curto.
E o quarto é o histórico recorrente de eventos no mesmo ponto. Painel que já disparou disjuntor duas ou três vezes em meses recentes está sinalizando algo. Cada disparo é um evento de curta duração, mas a repetição em ponto específico é padrão detectável. Sistemas de monitoramento com histórico integrado tornam esse padrão visível, o que ronda manual raramente consegue.

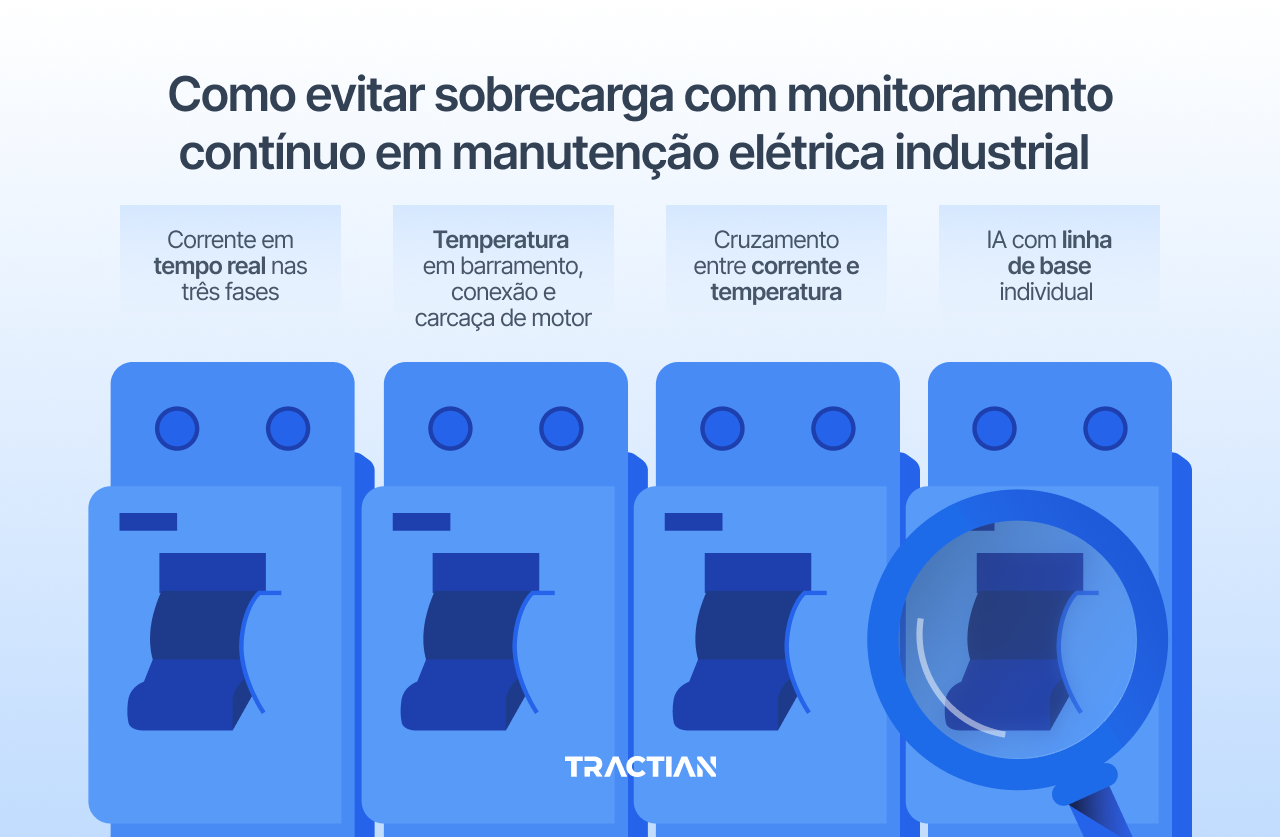

Como evitar sobrecarga com monitoramento contínuo em manutenção elétrica industrial
O monitoramento contínuo de manutenção elétrica industrial opera a prevenção de sobrecarga em quatro frentes complementares.
Primeiro, a corrente em tempo real nas três fases é a base. Um sensor de corrente instalado no painel de alimentação principal ou em circuitos críticos captura o consumo instantâneo com resolução alta, o que revela desvios sustentados contra o dimensionamento original e desequilíbrio entre fases. Sem essa leitura contínua, o gestor descobre a sobrecarga apenas quando o disjuntor age.
Em seguida, a temperatura em barramento, alinhada com a carcaça do motor complementa a leitura elétrica. Um sensor térmico fixado em ponto crítico monitora hotspot em tempo real, com histórico denso que revela evolução da temperatura contra a linha de base do próprio ponto. É o mesmo tipo de leitura que a termografia captura em rota, mas disponível 24 horas por dia.
O cruzamento entre corrente e temperatura é onde a análise ganha precisão. Corrente sustentada em nível alto sem elevação térmica significa que o sistema está aguentando a carga. Corrente normal com elevação térmica indica conexão com resistência elevada em algum ponto do circuito. Corrente e temperatura subindo juntas apontam sobrecarga real em desenvolvimento.
Sem o cruzamento, cada sinal isolado gera diagnóstico ambíguo.
Por fim, é essencial usar a camada de IA com a linha de base individual do ativo. Essa Inteligência Artificial aprende o comportamento próprio de cada painel e cada motor, no seu regime específico de operação, filtra o que é ruído do que é desvio real, e faz com que o alerta que chega ao técnico já venha nomeado com o modo de falha e a ação recomendada.
Como evitar curto-circuito com monitoramento contínuo em manutenção elétrica industrial
A prevenção de curto-circuito com monitoramento contínuo opera de maneira similar, em quatro camadas complementares:
Primeiro com o ultrassom contínuo. Esse sensor ultrassônico fixado em pontos críticos do painel monitora emissão acústica em alta frequência 24 horas por dia. Descargas parciais que precedem a ruptura do isolamento aparecem no ultrassom com meses de antecedência, muito antes de qualquer sinal térmico ou de corrente reagir.
É o único sinal precoce confiável para essa classe de falha.
MCSA (Motor Current Signature Analysis) em motor crítico é a segunda camada. A análise da corrente do motor identifica assinaturas específicas de falha elétrica no rotor e no estator: barras quebradas, curto parcial em enrolamento, desequilíbrio de fases.
Cada uma dessas condições tem padrão espectral próprio na corrente, detectável antes de o motor apresentar sintoma mecânico ou térmico. O sensor com magnetômetro captura a mesma assinatura por caminho complementar, através da variação de campo magnético do motor, e o cruzamento entre corrente direta e campo magnético reduz falso positivo em condição de carga variável.
Depois, a termografia complementar entra em ativos onde a instalação de sensor contínuo não se justifica, mas a inspeção periódica precisa acontecer. É o modelo híbrido, com monitoramento contínuo em ativo crítico e termografia em ronda para o restante do parque. Ambos operam integrados na mesma plataforma.
E o monitoramento do estado de DPS e para-raios completa a quarta camada. Dispositivos de proteção contra surtos se degradam ao longo do tempo, e cada operação (mesmo bem-sucedida) reduz sua capacidade residual. O monitoramento contínuo do estado desses dispositivos evita a situação em que o próximo surto encontra proteção inoperante, especialmente relevante em regiões com alta incidência de descargas atmosféricas.
Como a plataforma da Tractian opera prevenção de sobrecarga e curto-circuito na manutenção elétrica industrial
A conta do risco elétrico numa planta industrial não fecha com base no disjuntor. Ele age quando a falha já aconteceu, o que significa parada de linha, dano em cascata a ativos a jusante e, muitas vezes, risco de segurança para quem estava próximo.
Portanto, antecipar exige leitura fina que ocorre antes de o disjuntor precisar reagir.
É essa a proposta da plataforma multimodal da Tractian para a sua manutenção elétrica industrial. Um único lugar reúne o monitoramento de condição dos motores e painéis, o dado de corrente e temperatura em tempo real, o ultrassom que capta descarga parcial em isolamento antes de qualquer sinal térmico aparecer, e a camada de IA que aprende o comportamento próprio de cada ativo do seu parque.
E o ganho não fica só na detecção de falhas. A cada alerta antecipado, a plataforma acumula histórico de condição do seu parque elétrico, e passa a apoiar decisão de risco: qual painel merece intervenção antes, qual motor pede substituição, qual ponto do parque tem concentração de risco elétrico que justifica investimento em cobertura maior.
E como garantimos que a IA reconhece cada assinatura de falha com precisão? Com o trabalho técnico do nosso AI Center, onde motores, painéis e componentes elétricos são levados até falhas induzidas em bancada, para que o algoritmo aprenda antes de encontrar a mesma assinatura em campo.
Quebramos nossas máquinas para que você não precise quebrar as suas.
Por isso, se a sua planta ainda opera manutenção elétrica com base em rota de termografia trimestral e disjuntor como sistema de aviso, está na hora de evoluir sua operação e facilitar o trabalho do seu time.
