Quando um curto-circuito acontece em uma partida de motor às três da manhã, o que define o tamanho do estrago não é a falha em si. É se o disjuntor mais próximo abre antes do disjuntor a montante, se o cabo aguenta a corrente pelos milissegundos que a proteção leva para atuar, e se o resto da linha vai continuar energizada.
Quando tudo isso funciona, o supervisor do turno da manhã só precisa abrir uma OS de corretiva pontual em uma célula. Mas, quando não funciona, encontra a planta inteira parada.
A proteção elétrica industrial existe para garantir que essa segunda realidade não aconteça. Ela não impede que a falha aconteça, porque o componente elétrico sempre vai envelhecer e eventos externos vão acontecer. O papel dela é garantir que, quando o defeito surgir, o dano fique limitado ao ativo afetado e a operação siga rodando no restante da instalação.
Este artigo explica o que compõe a proteção elétrica industrial, como cada dispositivo atua na cadeia, os princípios que fazem tudo trabalhar em conjunto e por que o monitoramento contínuo virou um complemento indispensável da proteção convencional.
Leia também:
- Mecânica e manutenção industrial: como unir com monitoramento multimodal
- Benefícios do monitoramento de condição multissinal
- Sensor de ultrassom industrial e vibração: por que usar ambos?
O que é proteção elétrica industrial
A proteção elétrica industrial é o conjunto de dispositivos, cálculos de dimensionamento e regras de coordenação que isolam uma falha elétrica na planta antes que ela danifique o ativo, os sistemas adjacentes ou comprometa a segurança das pessoas. Ela não previne a falha, mas contém o impacto dela.
Essa distinção é importante porque muita gente ainda espera que um disjuntor, relé ou fusível de qualidade seja a última linha de defesa contra a quebra do motor. Eles não são.
A causa raiz de um curto-circuito quase sempre está bem antes do momento em que a proteção atua. Pode ser um isolamento degradado por temperatura, umidade infiltrada na conexão, harmônico prolongado no barramento ou sobrecarga acumulada. Vale lembrar que boa parte das falhas em motores elétricos começa muito antes do disjuntor sequer perceber que há corrente fora do padrão. Quando a proteção atua, o motor já está condenado.
O que uma boa arquitetura de proteção entrega é confinamento. A falha acontece em um trecho da instalação, e o restante segue energizado. O tempo de retomada da operação passa a depender de trocar um componente, não de reenergizar a planta inteira.
Como funciona a proteção elétrica industrial
A proteção elétrica industrial funciona por três princípios que operam em conjunto: detecção da condição anormal, atuação no tempo certo e seletividade.
Entenda cada um deles em detalhe:
Detecção da condição anormal
Todo dispositivo de proteção parte de uma referência, seja ela uma faixa de corrente, um patamar de temperatura ou um valor de tensão. Quando o parâmetro monitorado sai dessa faixa, o dispositivo interpreta a leitura como uma falha em andamento.
A qualidade da detecção depende de dois fatores. Primeiro, a precisão do sensor ou do elemento que percebe a mudança. Segundo, a coerência entre o parâmetro monitorado e o tipo de falha que se quer identificar.
Um relé térmico percebe muito bem sobrecarga prolongada, mas não vê curto-circuito franco. Por outro lado, um disjuntor magnético enxerga curto-circuito, mas passa batido em uma sobrecarga leve que pode aquecer o enrolamento por semanas.
Atuação no tempo certo
Cada tipo de falha tem uma janela própria de atuação.
Um curto-circuito exige interrupção em milissegundos, porque a corrente de defeito pode ser dezenas de vezes maior que a nominal e o cabo entra em regime de fusão em poucos ciclos da rede.
Já a sobrecarga admite atuação em segundos ou minutos, porque o aquecimento é progressivo e a proteção pode aguardar para confirmar que o desvio não é transitório.
Falta à terra exige velocidade máxima quando envolve risco à pessoa e velocidade média quando é apenas um problema de aterramento no painel.
Ajustar tempo demais gera desarme desnecessário, mas ajustar tempo de menos deixa o dano se instalar. É preciso regular o sistema de proteção de acordo com a falha.
Seletividade
Este é o princípio que amarra tudo. Seletividade significa que, diante de uma falha, apenas o dispositivo de proteção mais próximo dela deve atuar.
Se um curto acontece em um motor específico, o disjuntor daquele motor abre e todo o restante da instalação continua funcionando. Sem seletividade, o mesmo curto derruba o CCM inteiro, o transformador de entrada ou o alimentador principal.
Sem seletividade, a operação para muito além do necessário, além de que o tempo de diagnóstico aumenta e a retomada envolve procedimento de reenergização camada por camada.
Princípios de coordenação na proteção elétrica industrial
A seletividade não é uma propriedade exclusiva do disjuntor. Ela é uma propriedade do sistema, que resulta de como cada dispositivo é ajustado em relação aos que estão a montante e a jusante.
Esse ajuste conjunto chama-se coordenação da proteção. Existem duas lógicas principais para chegar lá:
O que é coordenação cronométrica
A coordenação cronométrica trabalha com o escalonamento de tempo. Os dispositivos mais próximos da carga atuam mais rápido, e os dispositivos a montante têm tempos de atuação progressivamente maiores para a mesma corrente de falta.
A diferença entre um degrau e outro chama-se intervalo de coordenação e costuma ficar entre 200 e 400 milissegundos, dependendo do tipo de proteção e da inércia mecânica do disjuntor a montante.
Quando um curto acontece no ramal de um motor, o disjuntor local vê a corrente de falta e abre em 30 milissegundos, por exemplo. O disjuntor do CCM vê a mesma corrente, mas espera 250 milissegundos antes de atuar. Se o disjuntor local abrir a tempo, a corrente é interrompida e o CCM não desarma. Só se o disjuntor local falhar é que o CCM entra como retaguarda.
A vantagem desse método é a simplicidade de projeto e ajuste. A limitação aparece em instalações com vários níveis de proteção em série, porque cada degrau adiciona tempo e o disjuntor mais a montante pode acabar demorando demais para atuar em uma falta próxima dele.
O que é coordenação por corrente
A coordenação por corrente aproveita o fato de que a corrente de curto-circuito diminui à medida que se afasta da fonte, por causa da impedância crescente dos cabos e transformadores. Cada dispositivo é ajustado com um patamar de corrente diferente, escolhido de modo que apenas o dispositivo mais próximo da falha veja um valor acima do seu ajuste.
Nesse método, a decisão de qual disjuntor abre não depende do tempo, e sim da amplitude. É útil em partes do sistema onde não há espaço para escalonar tempos, como circuitos rápidos de proteção de motor de grande porte.
A limitação é que essa lógica exige um estudo detalhado da impedância da rede em cada ponto e depende de a corrente de falta ser suficientemente diferente entre um nível e outro. Em instalações compactas, isso nem sempre é possível, e o projetista acaba combinando as duas lógicas em uma coordenação híbrida.

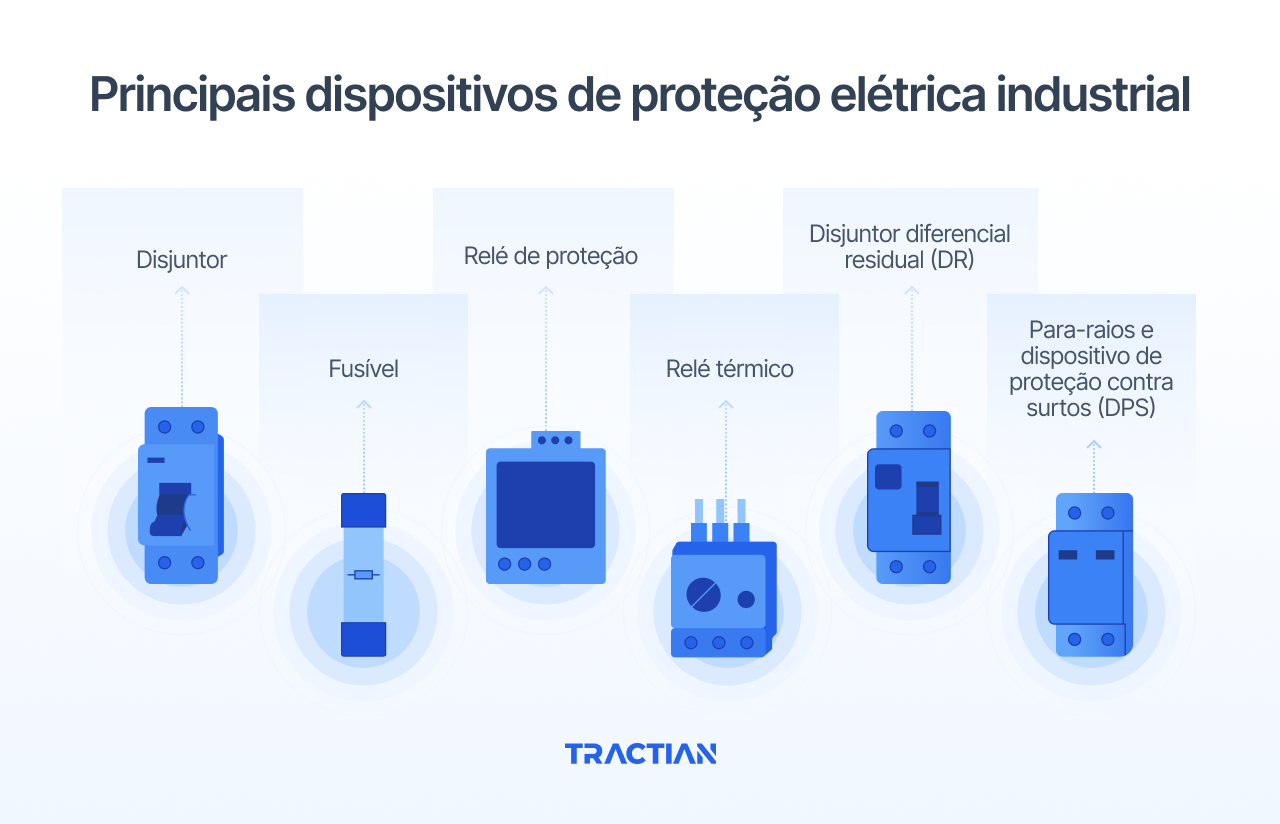

Principais dispositivos de proteção elétrica industrial
Cada dispositivo cobre um tipo específico de falha, e a arquitetura funciona porque eles se complementam. Nenhum deles protege a instalação inteira sozinho, mas juntos ganham camadas de proteção.
Disjuntor
O disjuntor combina detecção e interrupção em um único equipamento. Ele monitora a corrente do circuito por dois elementos: um térmico, que responde a sobrecargas prolongadas por dilatação de bimetálico, e um magnético, que responde a correntes de curto-circuito por atração instantânea de uma bobina.
Quando qualquer um dos dois é acionado, o mecanismo interno abre os contatos e interrompe o circuito. É o dispositivo mais versátil da instalação, porque pode ser rearmado depois da falha, e é o ponto natural para aplicar seletividade cronométrica.
Fusível
O fusível é a proteção mais simples e mais antiga em uso na indústria. Um elemento condutor calibrado se funde quando a corrente ultrapassa um valor determinado por um tempo suficiente, interrompendo o circuito.
Ele não pode ser rearmado, então cada atuação consome o dispositivo completamente. Em compensação, ele é rápido, robusto e não depende de mecanismos mecânicos para operar. Por isso, segue sendo a escolha padrão para proteção de transformadores em alta tensão, motores de grande porte e circuitos onde a corrente de curto de projeto excede a capacidade dos disjuntores disponíveis.
Relé de proteção
O relé é o cérebro da proteção em subestações e em grandes CCMs. Ele recebe sinais de tensão e corrente de transformadores de instrumento, aplica lógicas configuráveis (sobrecorrente, direcional, diferencial, distância, entre outras) e envia um comando de abertura para os disjuntores associados.
Nas gerações digitais mais recentes, o mesmo relé combina várias funções de proteção, registra oscilografia da falta e se comunica com sistemas de supervisão. É onde reside a maior parte da inteligência da proteção elétrica em plantas de médio e grande porte.
Relé térmico
É dedicado à proteção de motores contra sobrecarga. Ele usa bimetálicos que aquecem com a corrente que passa pelo motor e desarma quando o aquecimento simulado equivale ao que o motor estaria sofrendo internamente.
Ele é ajustado para um valor pouco acima da corrente nominal do motor, com uma classe de disparo (10, 20, 30 segundos) escolhida em função do tempo de partida esperado. Sem o relé térmico, uma sobrecarga leve prolongada, que não sensibiliza o disjuntor magnético, queima o enrolamento em silêncio.
Disjuntor diferencial residual (DR)
O DR mede a soma vetorial das correntes que entram e saem do circuito. Em condição normal, essa soma é zero. Quando existe uma corrente de fuga para a terra, seja por falha de isolamento, seja por contato acidental de pessoa, a soma deixa de ser zero e o dispositivo abre.
Ele existe para proteger a pessoa, não o equipamento. Por isso, o tempo de atuação é curto e o valor de corrente diferencial é baixo, tipicamente 30 mA para circuitos onde há contato humano e valores mais altos para circuitos de equipamento apenas.
Para-raios e dispositivo de proteção contra surtos (DPS)
O para-raios protege contra sobretensões de origem atmosférica em linhas aéreas e subestações. O DPS protege contra surtos de origem interna ou externa em painéis, quadros e equipamentos sensíveis.
Ambos funcionam como caminho preferencial para a corrente de surto, desviando a energia da onda para a terra e limitando a tensão que chega ao equipamento protegido.
Sem eles, um raio próximo pode queimar simultaneamente um PLC, uma placa de inversor de frequência e o controle de uma partida suave, mesmo sem atingir a planta diretamente.

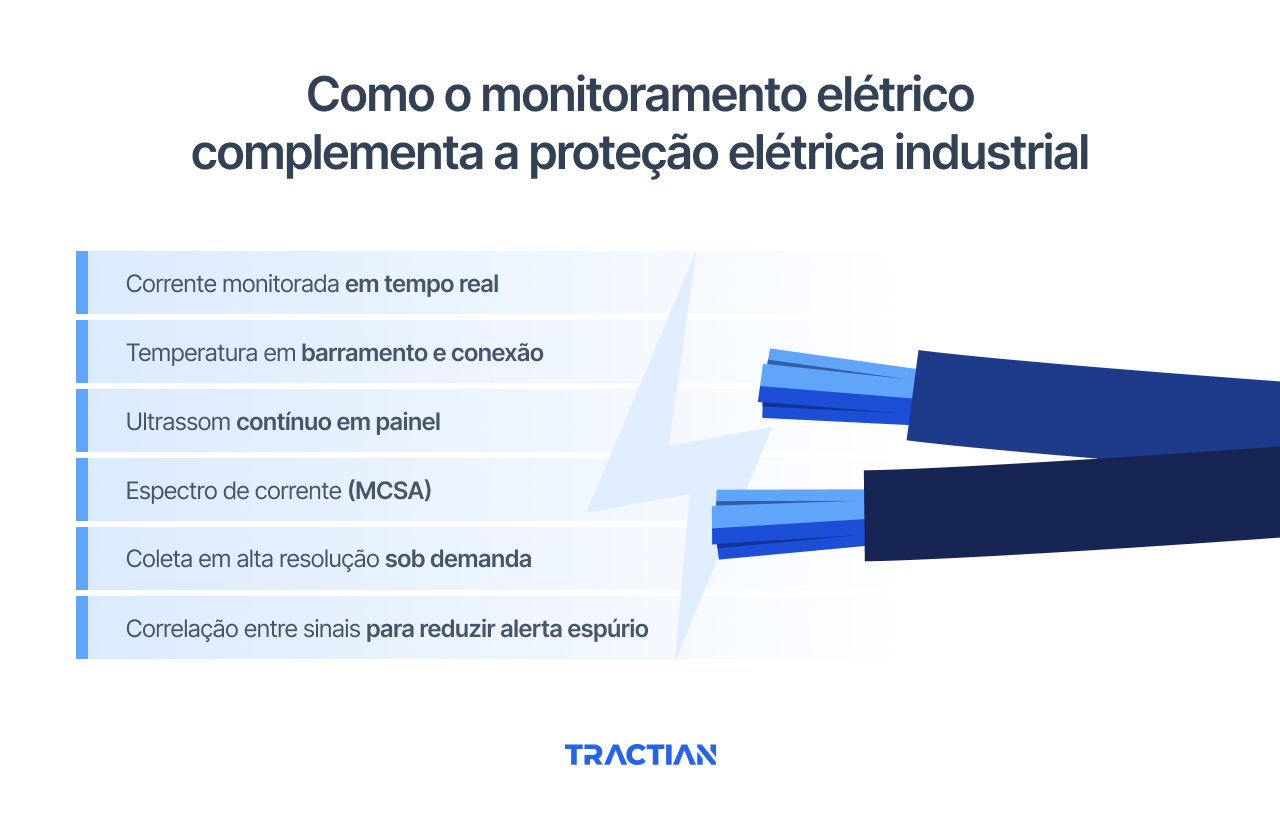

Como o monitoramento elétrico complementa a proteção elétrica industrial
A proteção elétrica é reativa por natureza. Ela só atua quando o defeito já se tornou uma corrente ou tensão fora do padrão. O que acontece antes disso, o processo lento de degradação que leva ao defeito, em geral não é visível para o disjuntor, o relé ou o fusível.
O monitoramento elétrico preenche essa lacuna, atuando como uma camada de leitura anterior à proteção. O objetivo é capturar o sinal precoce da degradação semanas ou meses antes que ele vire corrente de curto, disparo intempestivo ou queima de motor.
Alguns dos sinais que compõem essa camada:
Corrente monitorada em tempo real
O comportamento da corrente carrega muita informação sobre o estado do motor e do circuito. Desequilíbrio entre fases, harmônicos anormais, elevação da corrente média, tudo isso aparece muito antes do relé térmico desarmar.
O monitoramento contínuo dessas variáveis permite programar intervenção antes do evento, em vez de reagir depois. Para entender melhor como esses parâmetros se comportam, vale ler o artigo sobre corrente e tensão elétrica na indústria.
Temperatura em barramento e conexão
Conexão elétrica frouxa, cabo subdimensionado ou terminal oxidado aquecem de forma característica. A termografia periódica identifica o problema, mas com frequência baixa demais para pegar a evolução em tempo real.
Sensores dedicados de temperatura em barra e em ponto de conexão dentro do painel entregam a curva de aquecimento em janela contínua, permitindo que a equipe aja antes que o calor comprometa o isolamento.
Ultrassom contínuo em painel
Uma descarga parcial dentro do painel de média e alta tensão gera emissão ultrassônica muito antes de virar arco elétrico. O ouvido humano não escuta e o disjuntor não atua até que o defeito evolua para curto.
Mas um sensor de ultrassom apontando para a cabine consegue captar essa emissão em estágio muito inicial, com margem confortável para programar a intervenção. Em áreas classificadas, esse tipo de leitura ganha peso adicional, já que uma descarga não detectada nesses casos tem consequência muito maior.
Espectro de corrente (MCSA)
A análise de assinatura de corrente do motor é uma técnica que interpreta o espectro em frequência da corrente de alimentação para identificar defeitos que não aparecem em vibração, como barra quebrada de rotor, excentricidade estática e degradação do isolamento do estator.
Ela é especialmente valiosa para motores de indução em áreas de difícil acesso ou onde a instalação de sensor mecânico é complexa.
Coleta em alta resolução sob demanda
Um sistema de monitoramento moderno permite requisitar leitura em alta resolução do sinal elétrico a qualquer momento, sem depender de rota manual.
Quando um alerta preliminar aparece, o analista dispara uma coleta detalhada, analisa a forma de onda, o espectro e o histórico recente, e decide se o caso justifica intervenção imediata ou observação prolongada.
Correlação entre sinais para reduzir alerta espúrio
Um alerta isolado de temperatura pode ser devido à variação do ambiente. Um alerta isolado de vibração pode ser transitório na operação. Um alerta isolado de corrente pode ser causado por mudança de regime de carga.
Mas quando os três aparecem juntos, no mesmo ativo, na mesma janela de tempo, a probabilidade de falha real cresce muito. O monitoramento preditivo que correlaciona sinais elétricos, mecânicos e térmicos elimina boa parte do ruído que faz a equipe desconfiar dos alarmes e prioriza os casos que de fato pedem ação.
Como a Tractian opera monitoramento na camada elétrica da planta
A proteção convencional resolve o momento da falha, mas a camada de monitoramento resolve as semanas anteriores a ela. E é justamente isso que a solução de monitoramento de condição da Tractian estrutura dentro da planta.
Os sensores da Tractian instalados diretamente no ativo capturam vibração, ultrassom, temperatura e campo magnético em uma única cápsula. O campo magnético entra com a leitura contínua de RPM e permite ancorar toda a análise ao regime real de operação do motor, inclusive em máquinas com inversor de frequência.
Em paralelo, o monitoramento elétrico da Tractian, instalado no painel após o disjuntor de proteção, coleta corrente e tensão trifásica em tempo real e integra essas leituras aos sinais mecânicos do mesmo ativo.
Um desequilíbrio de fase que começa a se acentuar, associado a um aumento gradual de temperatura no mancal e a uma alteração no espectro de vibração, é um caso identificado como falha em curso e recebe alerta com uma prescrição técnica associada. O CMMS associado (que pode ser da Tractian ou o que já opera na sua planta) recebe o aviso, gera a OS com prioridade calibrada pelo risco e conecta o alerta ao planejador que vai dimensionar a intervenção. A equipe de campo age antes que o disjuntor precise atuar.
O modelo é escalável para plantas com centenas ou milhares de ativos, e a base instalada de mais de 150 mil ativos monitorados dá referência estatística para calibrar cada análise pelo comportamento real da classe de equipamento.
Se a proteção elétrica da sua planta hoje só avisa quando o disjuntor abre, a sua janela de decisão termina no exato momento em que a falha aconteceu. Todo o custo já é inevitável: motor queimado, linha parada, equipe de emergência mobilizada.
O monitoramento contínuo da Tractian devolve semanas de aviso antes que a corrente de defeito sequer circule.
FAQ: Perguntas frequentes sobre proteção elétrica industrial
O que é proteção elétrica industrial?
Proteção elétrica industrial é o conjunto de dispositivos e regras de coordenação que isolam uma falha elétrica na planta antes que ela danifique o ativo, comprometa a segurança ou se propague para o restante da instalação.
Ela não impede a falha de acontecer, mas garante que o dano fique contido no menor trecho possível do sistema. Envolve dispositivos de detecção e interrupção (disjuntores, fusíveis, relés), sensores de instrumento (transformadores de corrente e tensão), estudos de curto-circuito e ajustes de coordenação que fazem cada elemento atuar no tempo e na amplitude corretos para cada tipo de defeito.
Quais dispositivos compõem a proteção elétrica industrial?
Os principais dispositivos são disjuntor, fusível, relé de proteção, relé térmico, disjuntor diferencial residual (DR), para-raios e dispositivo de proteção contra surtos (DPS). Cada um cobre um tipo específico de falha. Disjuntores e fusíveis atuam sobre sobrecorrente e curto-circuito. Relés de proteção aplicam lógicas configuráveis para subestações e CCMs. Relés térmicos protegem motores contra sobrecarga prolongada. O DR protege pessoas contra choque por corrente de fuga. Para-raios e DPS protegem a instalação contra sobretensão de origem atmosférica ou de manobra. A arquitetura funciona porque esses dispositivos se complementam.
Qual a diferença entre disjuntor e fusível?
O disjuntor pode ser rearmado depois da atuação. Já o fusível não, uma vez que precisa ser substituído a cada falha. O disjuntor combina proteção térmica (sobrecarga) e magnética (curto-circuito) no mesmo dispositivo e permite ajustes finos de coordenação. O fusível tem construção mais simples, atuação mais rápida em correntes elevadas e capacidade de interrupção geralmente maior que a de um disjuntor equivalente. Por isso, fusíveis seguem em uso em transformadores de alta tensão, motores de grande porte e circuitos com corrente de curto de projeto acima da capacidade dos disjuntores disponíveis.
O que é seletividade em proteção elétrica?
Seletividade é a propriedade do sistema de proteção que faz apenas o dispositivo mais próximo da falha atuar. Quando um curto acontece em um motor, o disjuntor daquele motor abre e o resto da planta continua energizado. A seletividade não é uma característica individual do dispositivo, e sim o resultado de um ajuste conjunto entre todos os elementos da cadeia de proteção, feito por coordenação cronométrica, por corrente ou por uma combinação das duas.
Proteção elétrica industrial substitui monitoramento elétrico?
Não. Proteção elétrica atua no momento em que a falha já se manifestou como corrente ou tensão fora do padrão. Monitoramento elétrico atua nas semanas ou meses anteriores, quando a degradação ainda é um sinal precoce (desequilíbrio de fase, harmônico crescente, aquecimento localizado em conexão, descarga parcial em painel). Uma camada é reativa e limita o dano, enquanto a outra é preventiva e reduz a frequência com que a proteção precisa ser acionada.
Como saber se a proteção elétrica da planta está coordenada?
O caminho técnico é um estudo de seletividade e coordenação, feito com base no diagrama unifilar da instalação, nas curvas de atuação de cada disjuntor, relé e fusível, e no cálculo da corrente de curto-circuito em cada ponto da rede. Verifique se, para qualquer falta em qualquer ponto, apenas o dispositivo imediatamente a montante atua, e se os tempos de atuação respeitam os intervalos de coordenação. Na operação, sintomas de coordenação ruim aparecem como desarmes de disjuntor a montante em falhas locais, disparos intempestivos sem causa identificada ou paradas de trechos maiores do que o necessário.
