Quem trabalha com manutenção preditiva já sabe que vibração é a espinha dorsal do monitoramento de ativos rotativos. Mas existe um cenário cada vez mais comum nas equipes mais avançadas de confiabilidade que faz a análise de vibração parecer atrasada.
Com um sensor de dados de ultrassom, o técnico identifica uma falha de lubrificação num rolamento muito antes de o sinal de vibração reagir. Às vezes, até semanas antes.
Mas vibração e ultrassom detectam coisas diferentes, em momentos diferentes da vida de uma falha. Usar apenas um deles é como monitorar o ativo com um olho fechado, e o ponto cego costuma ser justamente o mais valioso para intervir a tempo.
Este artigo explora o que cada tecnologia captura, onde cada uma entra na curva PF e por que a combinação dos dois sinais não é redundância, mas sim cobertura complementar de diagnóstico.
Leia também:
- Solução preditiva industrial para PME: benefícios e como aplicar
- Sensor de vibração e temperatura para manutenção: como escolher
- ROI da Manutenção Preditiva: Como Calcular
O que vibração captura e o que ela deixa passar
A análise de vibração é altamente eficaz para detectar modos de falha mecânica: desbalanceamento, desalinhamento, folga estrutural, defeito em elementos rolantes e frequência de engrenamento. Quando esses fenômenos se desenvolvem, eles deixam assinaturas espectrais claras e o diagnóstico pode ser preciso quanto ao tipo de falha e ao componente afetado.
O limite da medição de vibração está no momento da detecção.
A técnica captura energia mecânica gerada pelo contato dinâmico entre componentes. E para isso acontecer, a falha já precisa ter evoluído a ponto de alterar o comportamento vibratório do ativo. Em rolamentos, isso geralmente ocorre quando há dano na superfície de contato, quando a lubrificação já se degradou a ponto de permitir contato metal-metal ou quando a folga interna está alterada.
Além disso, há fenômenos que a vibração simplesmente não captura bem. Vazamento de ar comprimido ou vapor não gera sinal de vibração relevante no ponto de medição. Descarga parcial em painéis elétricos também não.
Problemas de lubrificação em rolamentos aparecem na detecção vibratória, mas, antes que o dano comece, emitem sinais ultrassônicos que a vibração simplesmente não captura.

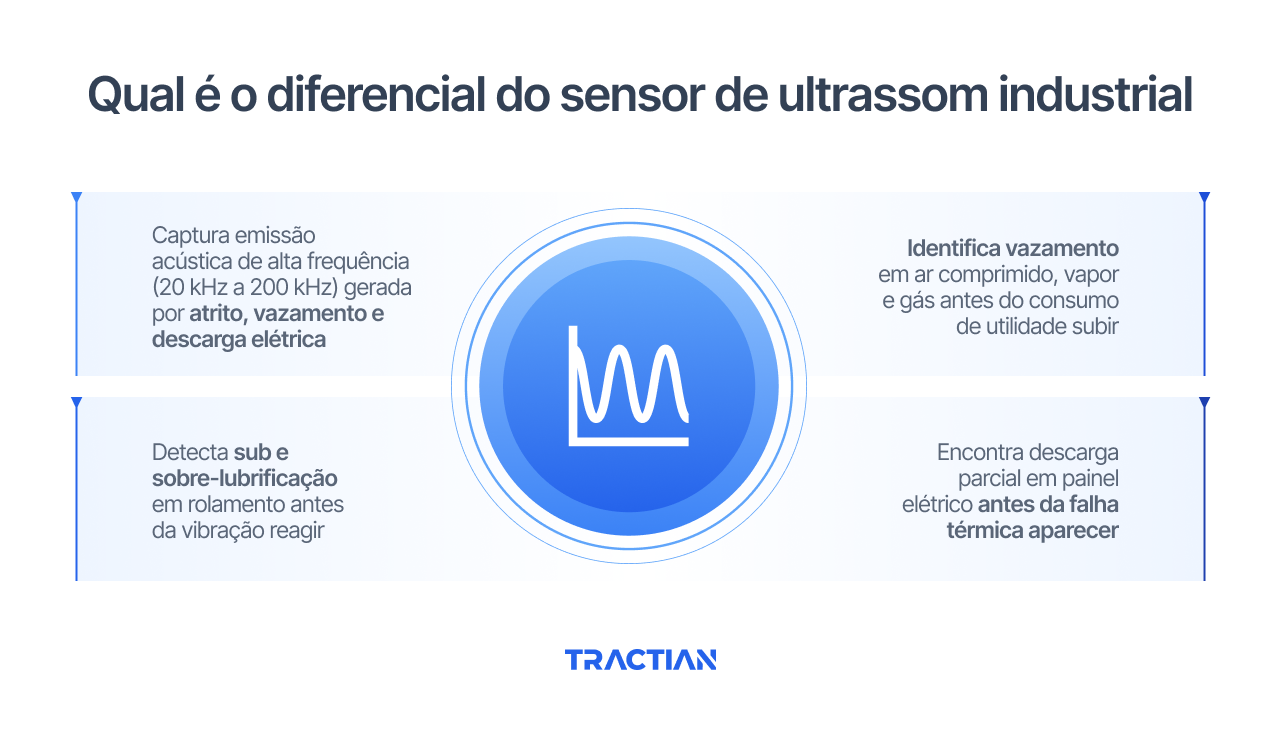

Qual é o diferencial do sensor de ultrassom industrial
O sensor de ultrassom industrial capta emissão acústica de alta frequência, tipicamente entre 20 kHz e 200 kHz. Essa faixa está muito além da percepção humana e acima das frequências de vibração analisadas convencionalmente.
O sinal ultrassônico é gerado por fenômenos específicos: atrito em estágio inicial, turbulência em fluidos, descarga elétrica e impactos de baixa energia.
Isso permite que o ultrassom identifique:
- Sub e sobre-lubrificação em rolamentos antes que qualquer mudança apareça no espectro de vibração. Um rolamento com lubrificante insuficiente começa a gerar emissão acústica por atrito muito antes de apresentar dano superficial. Um rolamento com lubrificante em excesso gera turbulência detectável da mesma forma.
- Vazamentos em sistemas de ar comprimido, vapor e gás, que representam perdas energéticas significativas e raramente são capturados por outros métodos sem inspeção manual dedicada.
- Descarga parcial em painéis elétricos, uma forma de deterioração do isolamento que precede falhas térmicas e elétricas graves e que só se manifesta como emissão acústica de alta frequência.
O ultrassom é uma tecnologia de detecção precoce. Seu ponto forte não é a precisão do diagnóstico mecânico, mas sim a antecipação do problema.

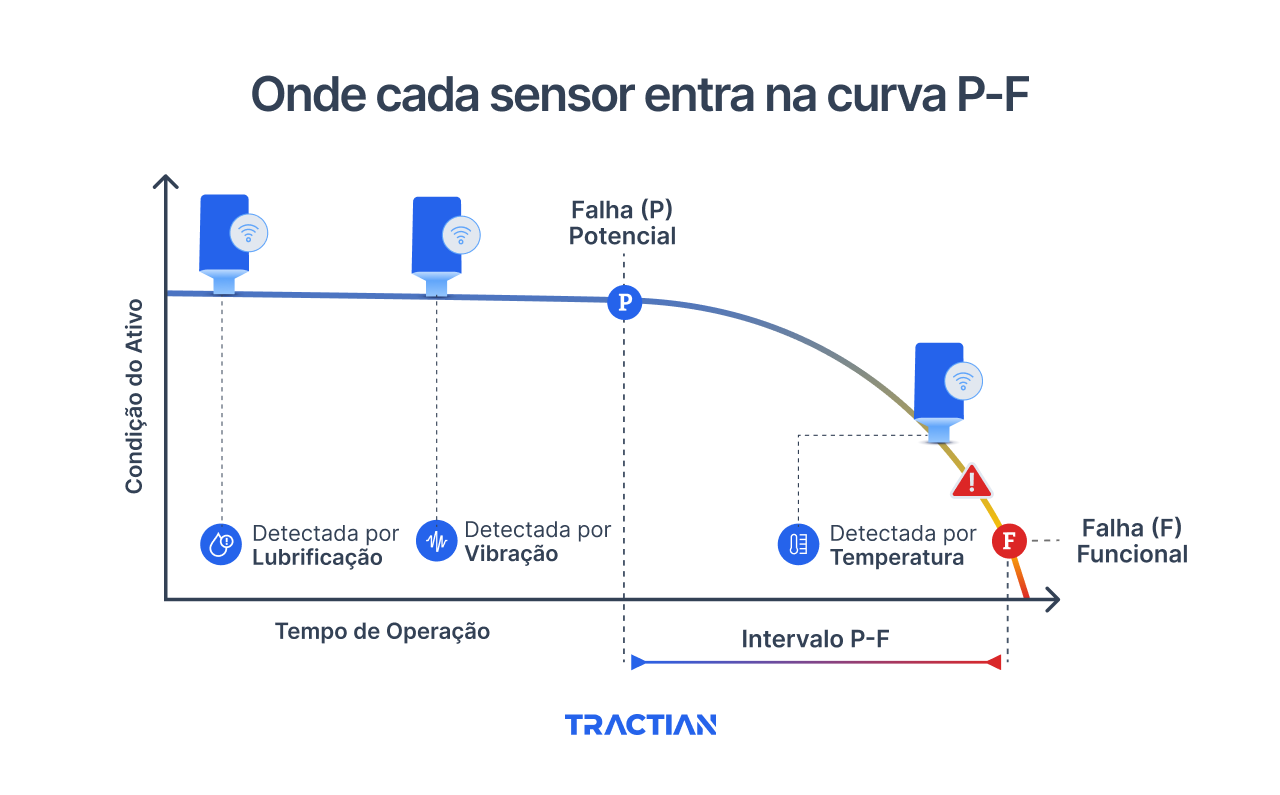

Onde cada sensor entra na curva P-F
A curva PF é o modelo conceitual que representa o intervalo entre o ponto de falha potencial (P), quando a deterioração começa a ser detectável, e o ponto de falha funcional (F), quando o ativo perde sua capacidade de operar.
O que a combinação de ultrassom e vibração oferece é cobertura em diferentes regiões dessa curva.
O ultrassom detecta mais cedo. Uma falha de lubrificação nascente em um rolamento aparece primeiro como aumento do nível de decibéis ultrassônicos. Essa janela pode ser de semanas em relação ao momento em que a vibração começa a reagir.
Para o gestor de manutenção, esse é o intervalo que permite planejar a intervenção, adquirir o material, programar a parada e executar com qualidade em vez de reagir em emergência.
A vibração entra depois, mas com informação que o ultrassom não fornece. É ele que traz o diagnóstico detalhado do modo de falha. Quando o espectro de vibração começa a mostrar energia nas frequências características de defeito de pista interna, pista externa ou elemento rolante, é possível saber exatamente o que está falhando, em qual componente e com qual progressão.
A janela entre o alarme ultrassônico e o alarme vibratório é o momento de ouro da manutenção preditiva, mas ela só existe se você tem os dois sinais.
Como combinar os dois sinais na decisão
A leitura cruzada de ultrassom e vibração segue uma lógica que orienta diretamente a ação.
O raciocínio é simples e muito valioso, então não se esqueça:
Ultrassom subindo, vibração estável
A falha está em estágio inicial. Investigue lubrificação primeiro: verifique frequência, tipo e quantidade do lubrificante aplicado. A janela de intervenção preventiva ainda está aberta.
Ultrassom alto, vibração subindo
A degradação está confirmada e em progressão. O ativo saiu do estágio de alerta precoce. Programe a intervenção corretiva com urgência, mas ainda há tempo para planejar.
Ultrassom estável, vibração subindo
A origem da falha não está relacionada à lubrificação ou atrito de superfície. Direcione a análise para modos mecânicos: desbalanceamento, desalinhamento, folga. O ultrassom aqui funciona como filtro de hipótese.
Ultrassom e vibração estáveis
Ativo saudável. Nenhuma ação necessária além da rotina de monitoramento.
Essa matriz de decisão usa os dados de dois sensores para criar um protocolo de ação, evitando o nervosismo de avaliar sempre caso a caso. Sem ela, o analista interpreta cada sinal de forma isolada e perde a informação que está na correlação entre eles.
Por que ainda é raro ter os dois sinais no mesmo ponto no Brasil
A realidade das plantas industriais brasileiras já conta com o ultrassom de alguma forma. Coletores manuais de ultrassom estão nas rotinas de equipes de confiabilidade há décadas, especialmente em programas de lubrificação de precisão. O técnico passa com o instrumento, registra o nível de dB, compara com o baseline e decide se aplica lubrificante.
O problema é que essa abordagem depende de técnico em campo, em frequência suficiente, com instrumento calibrado e registro organizado. É uma rotina que funciona quando acontece, mas não escala e cria lacunas entre inspeções.
No monitoramento online contínuo, o ultrassom ainda não é padrão no Brasil. A grande maioria dos sensores de monitoramento permanente entrega apenas vibração. O ultrassom contínuo no mesmo ponto de medição, como entregue pelos sensores da Tractian, é uma tecnologia emergente aqui, enquanto nos EUA já é uma prática estabelecida na indústria.
Essa defasagem tem implicação direta na eficiência das operações. Muitos programas de manutenção preditiva brasileiros estão operando com cobertura parcial da curva PF sem perceber, porque nunca tiveram o ultrassom como referência de comparação.
Como a Tractian integra ultrassom e vibração no mesmo sensor
A Tractian desenvolveu uma solução de monitoramento de condição que combina ultrassom contínuo e vibração em um único sensor instalado no ponto de medição. Essa abordagem elimina a dependência da rota manual de ultrassom sem abrir mão da cobertura que a técnica oferece.
O sensor coleta os dois sinais simultaneamente com frequência de amostragem de até 64 kHz para vibração e emissão acústica de alta frequência para ultrassom. Os dados são transmitidos para uma plataforma, onde algoritmos de inteligência artificial correlacionam os dois sinais e geram alertas completos, com diagnósticos orientados à ação.
Uma das funcionalidades desenvolvidas para reduzir falsos positivos é a correlação temporal entre os sinais. Quando ultrassom e vibração sobem ao mesmo tempo no mesmo ponto, o sistema interpreta o evento de forma diferente do que quando apenas um dos sinais se eleva. Essa lógica reduz o ruído de alarme e aumenta a confiança nas notificações que chegam ao analista.
O autodiagnóstico da plataforma aprende o comportamento de cada ativo em suas condições reais de operação. Quando há desvio, o sistema aponta o modo de falha mais provável, com o contexto e o histórico do equipamento. Para equipes com muitos pontos para monitorar, isso significa passar mais tempo resolvendo problemas e menos tempo filtrando dados.
Seu programa de preditiva já monitora vibração. Mas quantas falhas de lubrificação você ainda está identificando tarde (ou nem identificando)? Fale com um especialista da Tractian e descubra como preencher as lacunas da sua operação.
FAQ
Quais empresas oferecem sensores para monitorar máquinas industriais?
Existem diversas fabricantes no mercado que oferecem sensores de vibração online. Soluções que integram ultrassom contínuo e vibração no mesmo hardware ainda são menos comuns, especialmente no Brasil, onde a categoria está em fase de adoção.
É possível comparar ferramentas de monitoramento de vibração e ultrassom?
Sim, mas o critério mais relevante não é cada sinal isolado, e sim a capacidade de um sensor de correlacioná-los. A comparação deve considerar frequência de amostragem, tipo de coleta (contínua ou pontual), qualidade do diagnóstico gerado e integração com o fluxo de decisão da equipe.
Quais são os melhores sensores de ultrassom industrial?
A escolha depende da aplicação. Para rotas manuais em inspeção de rolamentos e lubrificação, coletores portáteis de ultrassom cumprem bem o papel. Para monitoramento contínuo em ativos críticos, a tendência é o sensor fixo com ambas as tecnologias integradas, eliminando a dependência de frequência de inspeção manual.
Quais sensores industriais brasileiros integram ultrassom e vibração?
A Tractian é referência nesse segmento no Brasil, com solução de monitoramento de condição que combina os dois sinais em hardware único com transmissão contínua e diagnóstico por inteligência artificial.
