Toda equipe de confiabilidade que opera manutenção preditiva esbarra na dúvida entre monitorar com vibração ou ultrassom. Dependendo do caso, uma parece mais prática, outra mais eficiente, mas parece que a resposta real nunca fica clara.
A verdade é que o uso correto depende de entender em qual estágio do modo de falha cada uma chega primeiro.
Este artigo separa onde uma se antecipa à outra, onde se complementam e o que muda quando convivem no mesmo ponto de medição.
Leia também:
- Manutenção preditiva: como implementar em 2026 (Guia Prático + ROI)
- Sensor de vibração e temperatura para manutenção: como escolher
- Top 5 Softwares de Manutenção Preditiva para Indústria
A grande diferença entre monitoramento de vibração e ultrassom
A vibração mede deslocamento, velocidade e aceleração na faixa típica de 10 Hz a 10 kHz. É um sinal mecânico de baixa a média frequência, que reflete forças dinâmicas atuando no ativo, como desbalanceamento, desalinhamento, folga ou defeitos de rolamento. Para essas forças aparecerem com clareza no espectro, alguma quantidade de energia mecânica já está em circulação.
Já o ultrassom industrial trabalha em uma faixa muito mais alta, tipicamente entre 20 kHz e 100 kHz. Nessa região, o sinal não é dominado por massa em movimento, mas por fenômenos de superfície e de interface, como micro-impactos entre asperidades, turbulência em fluidos, descargas elétricas parciais ou atrito entre componentes que deveriam estar separados por um filme de lubrificante.
De modo geral, se o modo de falha começa com perda de filme lubrificante, atrito incipiente, vazamento sutil ou descarga elétrica, o ultrassom geralmente detecta primeiro. Se começa com mudança no comportamento dinâmico do conjunto rotativo, a vibração tende a chegar antes.

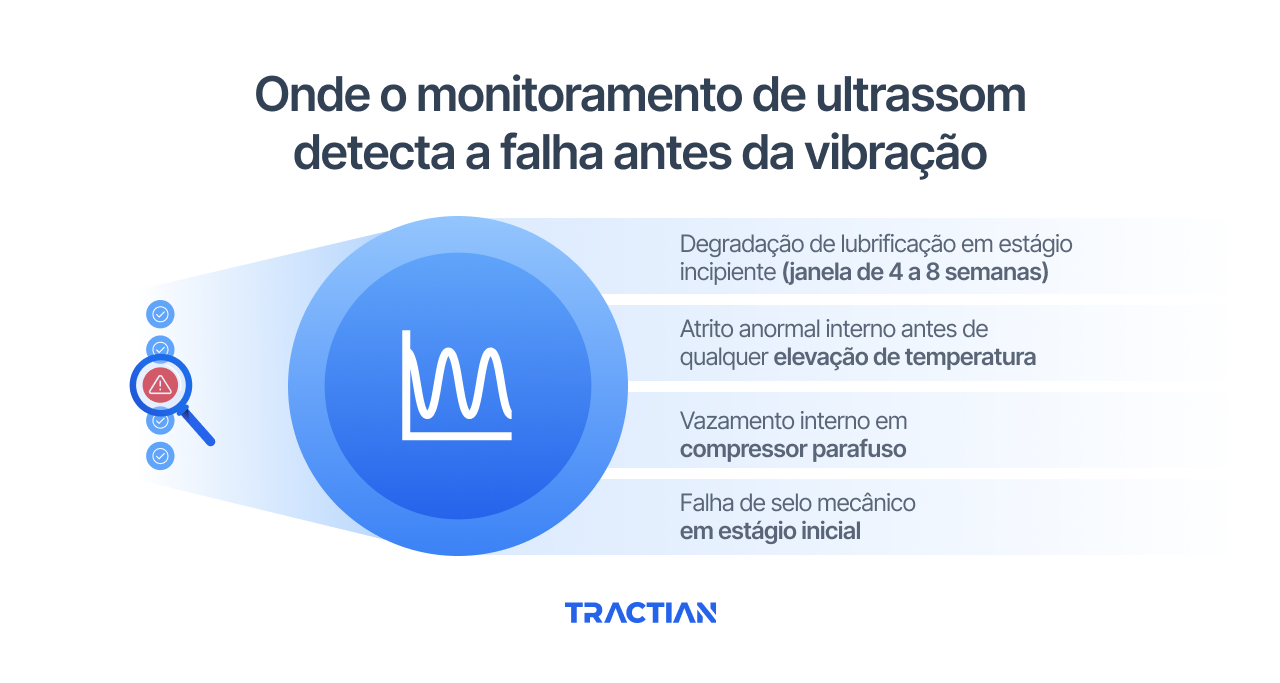

Onde o monitoramento de ultrassom detecta a falha antes da vibração
Vamos entender mais a fundo onde cada técnica se mostra mais eficaz. Há um conjunto bem definido de modos de falha em que o ultrassom oferece a primeira pista mensurável, normalmente semanas antes de qualquer outra técnica registrar algo relevante.
Degradação de lubrificação em estágio incipiente
Esse é um caso clássico. Quando o filme de lubrificante começa a perder espessura, seja por contaminação, oxidação ou envelhecimento, as superfícies metálicas passam a entrar em contato em pontos isolados.
Cada contato gera um pulso de altíssima frequência que o ultrassom captura como elevação consistente no nível de dB.
A vibração, nesse estágio, ainda não mostra alteração no espectro, porque a geometria do rolamento permanece intacta. A janela típica de antecipação fica entre 4 e 8 semanas.
Atrito anormal interno antes de qualquer elevação de temperatura
Em rolamentos, mancais de deslizamento e guias lineares, o atrito anormal começa muito antes da temperatura subir. O calor é apenas uma consequência tardia do atrito acumulado.
O ultrassom percebe a mudança na interface tribológica em horas ou dias, conforme o desvio em relação ao baseline se consolida, e bem antes de qualquer outra técnica acusar alteração. Plantas que monitoram apenas temperatura e vibração descobrem esse tipo de falha quando o componente já está quente, ou seja, quando o dano térmico já começou.
Vazamento interno em compressor parafuso
O desgaste das folgas internas entre rotor e carcaça gera turbulência de alta frequência mesmo antes de comprometer a eficiência volumétrica de forma mensurável.
O ultrassom percebe esse vazamento como aumento estável do ruído ultrassônico em regime de operação, antes que o consumo de energia ou a pressão de descarga acuse perda.
Falha de selo mecânico em estágio inicial
O início da degradação de um selo mecânico costuma ser invisível para vibração e temperatura.
O que muda primeiro é o padrão de atrito entre as faces, e isso aparece imediatamente no ultrassom como elevação progressiva do nível de dB próximo ao selo.

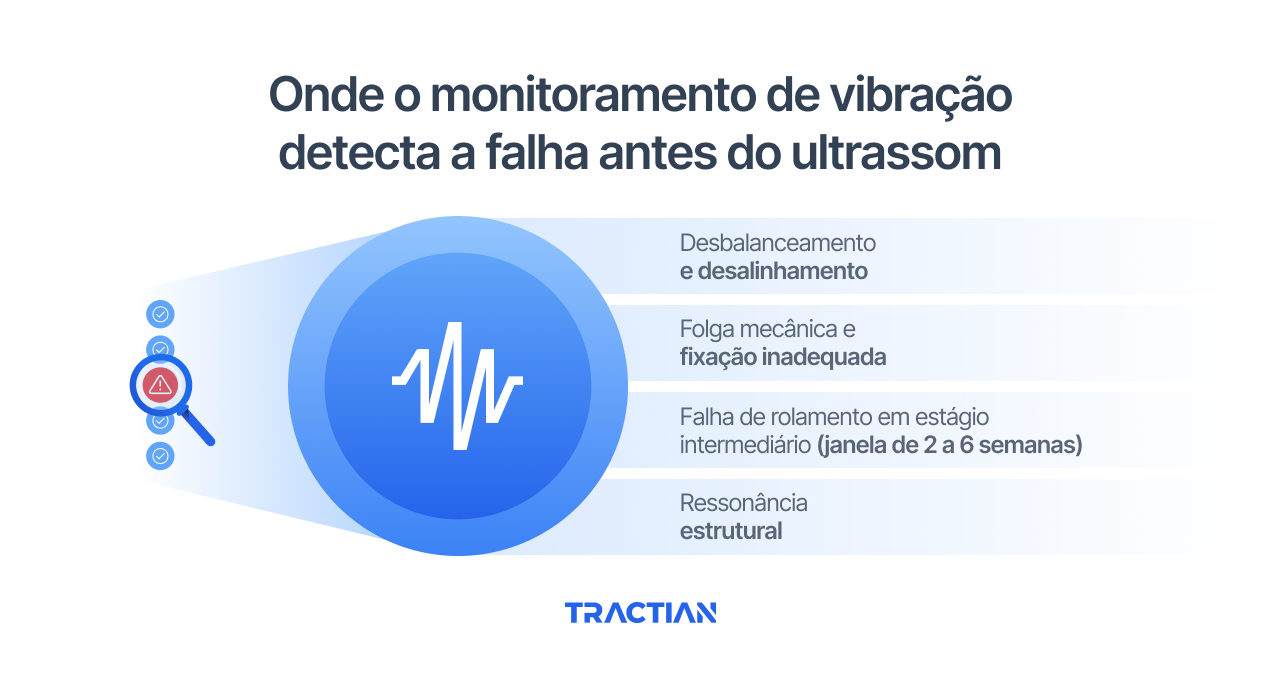

Onde o monitoramento de vibração detecta a falha antes do ultrassom
Há outro conjunto de modos de falha em que a vibração continua sendo a primeira a falar, e o ultrassom só confirma quando o problema já está progredindo.
Desbalanceamento e desalinhamento
São falhas de natureza estritamente dinâmica. O ativo passa a vibrar em frequências de rotação com amplitude crescente. No caso de desbalanceamento, 1×RPM dominante e predominantemente radial. No caso de desalinhamento, 1× e 2×RPM com componente axial elevado (com variação entre angular, paralelo e combinado, este último o mais comum em campo).
O ultrassom não capta esse fenômeno antes porque não há atrito incipiente nem turbulência envolvidos, apenas força centrífuga ou momento fletor mal distribuído.
Folga mecânica e fixação inadequada
Parafusos soltos na base, pés desnivelados, mancais com folga axial ou radial. Tudo isso muda a assinatura de vibração com harmônicos múltiplos de 1×RPM e energia distribuída em bandas largas.
O ultrassom não tem como detectar folga estrutural, exceto quando ela já gerou impacto repetitivo, e nessa hora a vibração também já mostrou o problema com clareza.
Falha de rolamento em estágio intermediário
Aqui é importante separar os estágios. O ultrassom chega primeiro no estágio incipiente, com perda de lubrificação ou atrito anormal.
Mas quando a falha avança e aparecem defeitos geométricos (spalling em pista interna, externa, esfera ou gaiola), a vibração mostra com precisão a localização e a severidade através das frequências características do rolamento (BPFI, BPFO, BSF, FTF). A janela de antecipação é tipicamente de 2 a 6 semanas para uma intervenção planejada.
Ressonância estrutural
Quando uma frequência de excitação do ativo coincide com uma frequência natural da estrutura, da base ou da tubulação, a amplitude de vibração cresce de forma desproporcional.
É um fenômeno puramente mecânico, identificado em ensaios de partida ou em monitoramento contínuo. O ultrassom não interage com o problema.

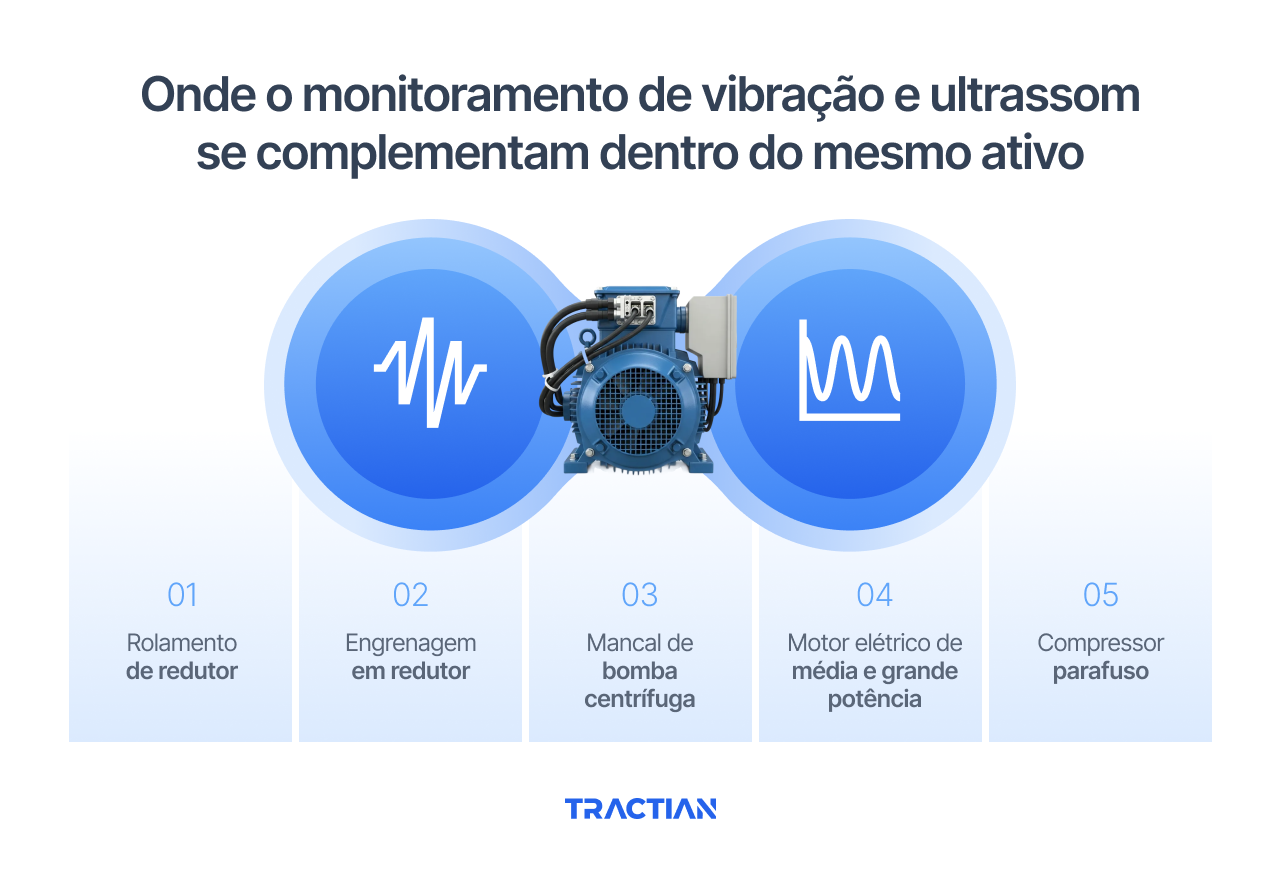

Onde monitoramento de vibração e ultrassom se complementam dentro do mesmo ativo
Em ativos rotativos críticos, raramente faz sentido escolher entre as duas técnicas. O ganho real aparece quando elas convivem no mesmo ponto de medição e descrevem o mesmo modo de falha em estágios diferentes.
Veja os ativos que mais se beneficiam dessa junção:
Rolamento de redutor
O ultrassom capta a fricção e o atrito incipiente semanas antes que o espectro de vibração mostre frequências de defeito. Quando a vibração começa a sinalizar, o diagnóstico já está confirmado e a equipe consegue acompanhar a progressão para definir o melhor momento da intervenção.
Engrenagem em redutor
A vibração identifica bandas laterais sutis em torno da gear mesh frequency, indicando desgaste de dente ou erro de montagem. Por sua vez, o ultrassom complementa com sinais de fricção entre flancos quando o filme de lubrificante começa a falhar, embora não substitua a análise de óleo para diagnóstico definitivo.
Mancal de bomba centrífuga
O ultrassom capta cavitação e degradação de selo mecânico em estágio inicial. A vibração identifica desalinhamento entre bomba e motor, desbalanceamento de impelidor e folga em mancal.
Os dois sinais juntos permitem distinguir se um pico de vibração em 1×RPM vem de desbalanceamento mecânico ou de cavitação induzindo carregamento desigual.
Motor elétrico de média e grande potência
A vibração identifica falhas mecânicas e elétricas com bandas laterais em torno de 1×RPM ou em múltiplos da frequência de rede. O ultrassom capta corona, tracking e descarga parcial em estágio inicial, sinais elétricos que a vibração não consegue ver e que costumam preceder falhas de isolamento.
Compressor parafuso
O ultrassom capta vazamento interno entre rotores e degradação de lubrificação. A vibração identifica desgaste em mancal de empuxo, desbalanceamento do conjunto rotativo e folga axial.
Em uma máquina com esses dois pontos cegos sobrepostos, a leitura combinada é o que fecha o diagnóstico.
Como a Tractian combina monitoramento de vibração e ultrassom no mesmo sensor
A solução de monitoramento de condição da Tractian é a única do mercado a combinar vibração e ultrassom em um único dispositivo. Isso elimina o tradeoff clássico entre as duas técnicas, que historicamente exigia coletor manual para ultrassom (com baixa frequência de medição) ou sensor online apenas para vibração (com detecção tardia de falhas de lubrificação).
O sensor opera com taxa de amostragem de até 64 kHz, coleta lossless em HD, magnetômetro integrado para medição de RPM em ativos com velocidade variável, e correlaciona os dois sinais em tempo real.
Na plataforma, o autodiagnóstico por IA cruza vibração e ultrassom com o histórico do ativo, prioriza alertas relevantes e mostra a progressão da falha do estágio incipiente até a confirmação.
Um único ponto de instalação cobre a janela precoce de ultrassom e a janela de confirmação por vibração, sem rota manual paralela e sem múltiplos sistemas para correlacionar.
Agora, uma escolha deve ser feita. Prefere monitorar múltiplas frentes com excelência, poupar tempo e multiplicar seu ROI com a Tractian ou continuar pagando caro por falhas que poderiam ser evitadas?
FAQ: Perguntas comuns sobre monitoramento de vibração e ultrassom
Ultrassom substitui análise de vibração?
Não. As duas técnicas captam fenômenos físicos distintos e atuam em janelas de detecção diferentes. O ultrassom antecipa falhas de lubrificação e atrito, enquanto a vibração confirma e caracteriza falhas dinâmicas e estruturais. O ganho real está em usar as duas em conjunto.
Posso usar sensor de vibração genérico e captar ultrassom?
Não com a qualidade necessária. Sensores de vibração convencionais trabalham com taxa de amostragem insuficiente para captar fenômenos acima de 20 kHz. Para ultrassom efetivo, é preciso eletrônica e firmware dedicados a essa faixa, com cadeia de medição preservando o sinal sem perda.
Qual é o melhor sensor de monitoramento de vibração e ultrassom?
O critério principal é a capacidade de capturar os dois sinais simultaneamente, no mesmo ponto, com sincronização temporal e taxa de amostragem adequada (idealmente acima de 50 kHz). Recursos como medição contínua de RPM e coleta lossless aumentam a confiabilidade do diagnóstico. E é fato que o monitoramento da Tractian tem todas essas funcionalidades.
Em que ativo a combinação de vibração e ultrassom rende mais?
Em rotativos críticos com modos de falha que começam por lubrificação ou atrito e evoluem para defeitos mecânicos: rolamentos de redutor, mancais de bombas centrífugas, compressores parafuso e motores elétricos de média e grande potência.
Ultrassom industrial é a mesma técnica de inspeção por ultrassom em solda?
Não. Inspeção por ultrassom em solda é um ensaio não destrutivo (END) que emite pulsos ultrassônicos para detectar descontinuidades internas em materiais. O ultrassom para monitoramento de condição é passivo, captura o ruído ultrassônico naturalmente gerado pelo ativo em operação, sem emitir nada.
