O sensor multimodal captura vibração, ultrassom, temperatura e RPM no mesmo ponto do ativo, no mesmo instante. Essa proposta técnica existe há alguns anos no mercado internacional, mas só recentemente virou realidade acessível no Brasil, e boa parte das plantas industriais ainda opera com sinais separados: coletor manual de vibração numa rota, instrumento de ultrassom em outra, câmera termográfica em uma terceira.
Cada dado é bom isoladamente, mas o conjunto raramente é lido de forma correlacionada, porque os instantes de coleta não coincidem e os pontos de medição também não.
Quando os quatro sinais são capturados no mesmo dispositivo e sincronizados na origem, modos de falha que passam despercebidos em um sinal aparecem com clareza em outro, e o cruzamento reduz o volume de falso positivo que corrói a confiança de qualquer programa preditivo.
Neste artigo, vamos ver, sinal por sinal, quais modos de falha cada leitura captura, em que estágio da curva P-F, e por que a soma dos quatro cobre uma faixa que nenhum sinal isolado consegue cobrir. Ao final, uma matriz consolidada permite consulta rápida na hora de decidir onde investir cobertura.
Leia também:
- Sensor de ultrassom industrial e vibração: por que usar ambos?
- Sensor de vibração e temperatura: como combinar na manutenção
- Sensores de vibração sem fio: o que avaliar antes de escolher
O que faz um sensor multimodal diferente
Um sensor multimodal captura mais de um tipo de sinal físico no mesmo ponto do ativo, em sincronia temporal. A definição parece simples, mas cada uma dessas condições esconde uma exigência técnica que a maioria dos setups de mercado ainda não atende.
Coletores portáteis, sensores de vibração wireless e câmeras termográficas coexistem em muitas plantas hoje. O problema é que cada instrumento coleta em sua própria cadência, com sua própria referência de calibração, e o dado vai parar em bases diferentes. Quando um analista tenta correlacionar uma anomalia térmica de terça com um alerta de vibração de quinta, ele está fazendo esse trabalho manualmente e com dados que não conversam de origem.
Por que o ponto de captura precisa ser o mesmo
Sinais físicos se degradam com a distância. A vibração medida no mancal reflete o comportamento do rolamento naquela ponta do eixo. E a vibração medida a 30 cm de distância, no bloco do motor, já é uma versão atenuada e distorcida do mesmo fenômeno, com contribuições de outros pontos do ativo somadas por cima.
O mesmo vale para ultrassom, com uma diferença importante: a atenuação em alta frequência é ainda mais agressiva. Um sensor de ultrassom colocado em posição diferente do sensor de vibração não está lendo a mesma região do ativo. Está lendo dois pedaços diferentes da máquina, e correlacionar as duas leituras é um exercício com viés embutido.
Quando os quatro sinais são capturados no mesmo dispositivo, no mesmo ponto físico, essa fonte de erro deixa de existir. A vibração e o ultrassom estão lendo a mesma dinâmica local. A temperatura reflete o balanço térmico daquele ponto específico, não uma média externa. E o RPM, medido no mesmo instante, serve de âncora para todos os outros sinais na condição operacional real do ativo.
Por que a sincronia temporal entre sinais é o que viabiliza correlação
Vibração e ultrassom se comportam de formas diferentes ao longo do desenvolvimento de uma falha. O ultrassom sobe primeiro, tipicamente semanas antes da vibração reagir com energia suficiente para se destacar do ruído. Se as duas leituras aparecem em bancos separados, esse intervalo vira um problema logístico, afinal, qual amostra de ultrassom corresponde a qual amostra de vibração?
A sincronia temporal resolve isso na origem. Quando os sinais são amostrados no mesmo instante, com a mesma referência de tempo, a plataforma consegue reconhecer padrões como "ultrassom subindo há três semanas, vibração começando a reagir agora" como um único evento, não como duas observações independentes que talvez estejam relacionadas.
Essa correlação também é o que permite reduzir falso positivo. Um pico isolado de vibração em um ativo com carga variável não significa nada por si só. Um pico de vibração acompanhado de aumento sustentado de ultrassom e elevação térmica local é uma assinatura de falha em progressão. A diferença entre uma coisa e outra é o que a leitura sincronizada entrega.

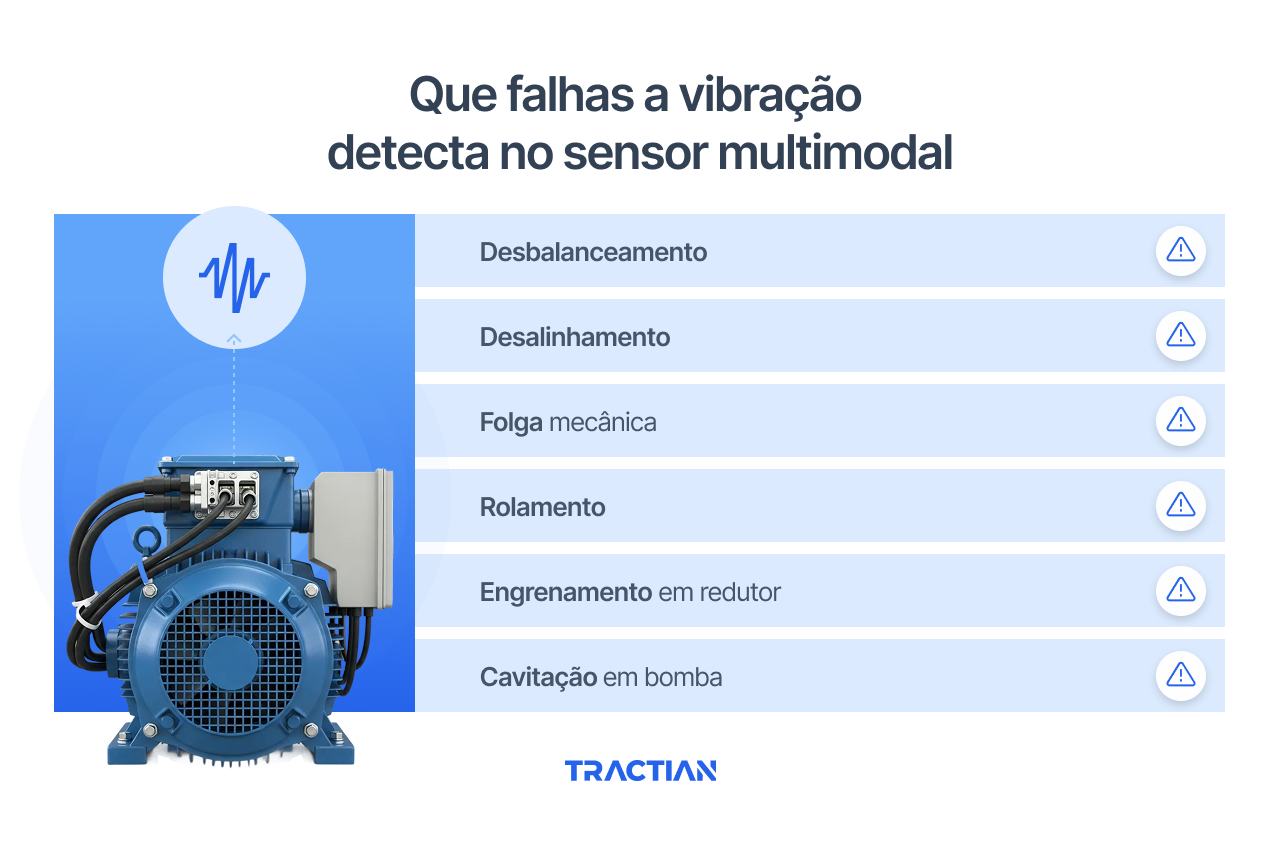

Que falhas a vibração detecta no sensor multimodal
A vibração é o sinal primário para modos de falha mecânicos que geram forças dinâmicas cíclicas no ativo. A faixa útil de detecção começa quando o defeito já tem energia suficiente para se destacar do ruído de operação normal, o que costuma ocorrer nos estágios intermediários da curva P-F.
Desbalanceamento. Aparece na vibração como energia concentrada em 1× RPM, com direção predominantemente radial. É um dos modos mais facilmente diagnosticáveis pelo espectro, porque a assinatura é clara e específica. O ultrassom raramente contribui, e a temperatura só sobe quando o desbalanceamento já é severo o suficiente para sobrecarregar rolamentos e gerar calor por atrito adicional.
Desalinhamento. A assinatura clássica combina harmônicas em 1× e 2× RPM, com componente axial relevante quando o desalinhamento é angular. O desalinhamento paralelo aparece mais na radial. Nesse caso, a vibração é definitiva no diagnóstico e a temperatura serve como sinal de progressão: quando o desalinhamento severo eleva a carga radial nos mancais adjacentes, os rolamentos afetados aquecem antes de mostrar dano superficial.
Folga mecânica. Folga estrutural (base solta, parafuso frouxo, mancal com folga) espalha energia por múltiplas harmônicas de rotação, com resposta direcional que varia conforme o eixo da folga. O padrão espectral é reconhecível quando a folga já se desenvolveu. Assim, a vibração é o único dos quatro sinais que captura folga com clareza, enquanto ultrassom e temperatura não são úteis nesse modo.
Rolamento. Aqui a vibração entra depois do ultrassom. Quando o defeito superficial já se desenvolveu (spalling em pista, dano em elemento rolante), o espectro mostra energia nas frequências características do rolamento: BPFO para defeito em pista externa, BPFI para pista interna, BSF para elemento rolante, FTF para gaiola. Essas frequências são calculadas a partir da geometria do rolamento e do RPM, o que reforça a importância da leitura sincronizada de RPM. O diagnóstico por vibração é preciso quanto ao componente afetado, mas chega depois da janela em que o ultrassom já sinalizava.
Engrenamento em redutor. A frequência de engrenamento (GMF, produto do número de dentes pelo RPM) é o marcador primário. Modulações laterais em torno da GMF revelam desgaste de dente, excentricidade do pinhão ou falha em elemento específico da caixa. Redutores planetários exigem análise mais elaborada, com bandas laterais em múltiplas frequências de referência, e é justamente onde a resolução espectral do sensor faz mais diferença.
Cavitação em bomba. A cavitação aparece na vibração como aumento de energia em faixa larga de alta frequência, sem picos discretos claros. O sinal fica ruidoso em vez de espectral, e é isso que a distingue da maioria dos modos de falha rotativa. É por essa característica que o ultrassom costuma ser mais sensível a cavitação incipiente, mas a vibração ainda captura o fenômeno quando ele já se desenvolveu o suficiente para gerar impacto mecânico na carcaça.

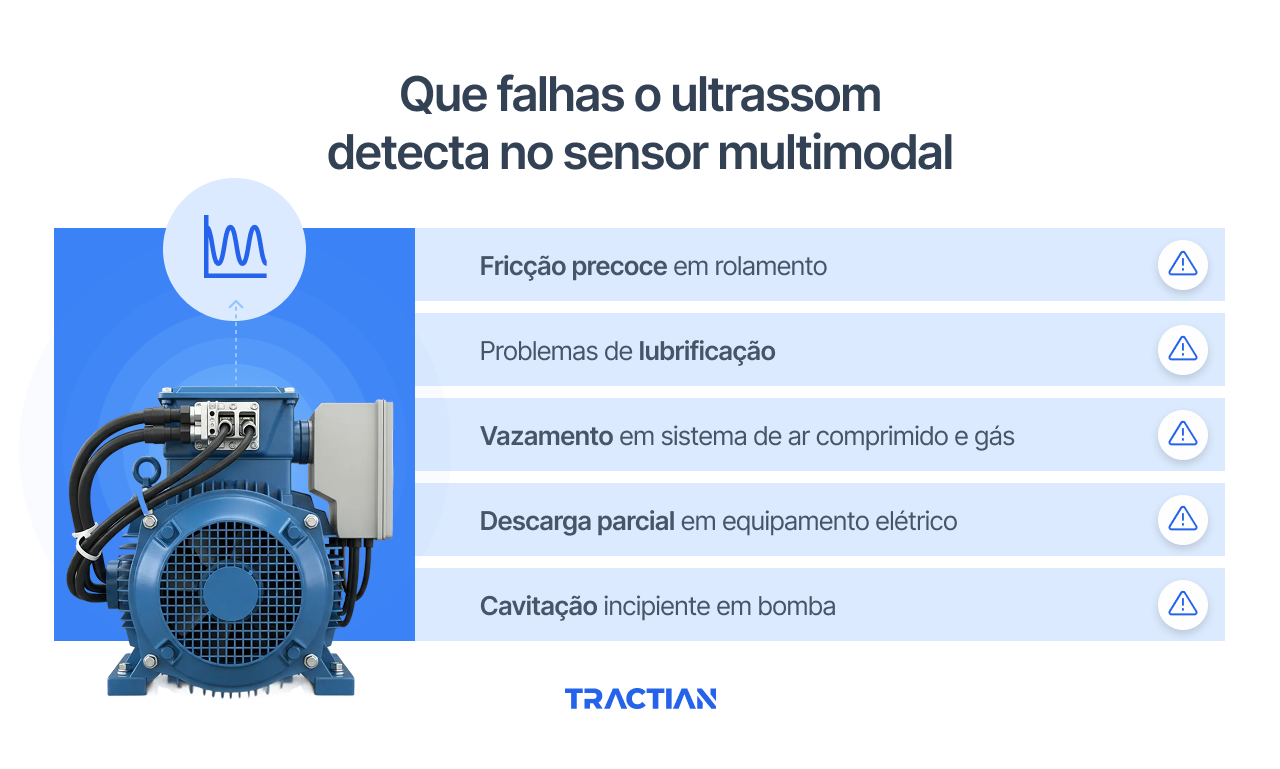

Que falhas o ultrassom detecta no sensor multimodal
O ultrassom captura fenômenos que emitem energia acústica em alta frequência, tipicamente entre 20 kHz e 200 kHz, e que não geram assinatura vibratória relevante no ponto de medição. É o sinal com maior sensibilidade para detecção precoce, especialmente em modos de falha que envolvem atrito microscópico, turbulência de fluido e descarga elétrica.
Fricção precoce em rolamento. Quando o filme de óleo em um rolamento começa a se degradar, o contato metal-metal ainda não gera energia mecânica suficiente para aparecer no espectro de vibração. Mas gera emissão acústica de alta frequência mensurável. Um rolamento em fricção precoce apresenta aumento de dB ultrassônico contra o baseline do próprio ponto, muitas vezes semanas antes do primeiro pico em BPFO ou BPFI. Essa é a janela de intervenção mais valiosa da manutenção preditiva.
Problemas de lubrificação. Sub-lubrificação eleva o atrito interno e gera emissão acústica sustentada. Por outro lado, a sobre-lubrificação gera turbulência dentro do rolamento, com padrão acústico diferente mas também mensurável. Ambos os cenários são reversíveis se detectados a tempo. Um técnico com o dado certo aplica ou remove lubrificante e o sinal volta ao baseline. Sem o sinal ultrassônico, a falha só é reconhecida depois que o dano superficial começou e a vibração passou a reagir.
Vazamento em sistema de ar comprimido e gás. Vazamento em juntas, válvulas ou tubulação de ar comprimido gera turbulência com assinatura ultrassônica clara, mesmo quando o vazamento é pequeno demais para ser audível ou perceptível por outra técnica não intrusiva. Isso é importante porque o impacto energético dos vazamentos em plantas industriais brasileiras é muito significativo e raramente mapeado. A detecção contínua por sensor fixo em pontos de utilidade cobre uma classe de perda que escapa da rota de manutenção convencional.
Descarga parcial em equipamento elétrico. Painéis elétricos com deterioração de isolamento (envelhecimento, umidade, contaminação) apresentam descargas elétricas parciais antes de qualquer falha térmica ou operacional visível. Essas descargas emitem energia acústica em alta frequência que o ultrassom captura. Em subestações e painéis de comando, essa é uma janela de detecção que precede em meses a falha catastrófica. A termografia só percebe o problema quando a energia dissipada já é suficiente para elevar a temperatura do ponto, o que é tarde.
Cavitação incipiente em bomba. Antes que a cavitação gere impacto mecânico suficiente para aparecer na vibração, ela já emite pulsos ultrassônicos característicos do colapso de bolhas próximo ao impelidor. Detectar cavitação nessa fase inicial permite ajustar a operação (nível de sucção, velocidade, temperatura do fluido) antes do dano no impelidor se desenvolver. Bomba centrífuga com cavitação recorrente perde eficiência antes de mostrar defeito superficial, e o custo cumulativo desse cenário é subestimado em programas que só monitoram vibração.

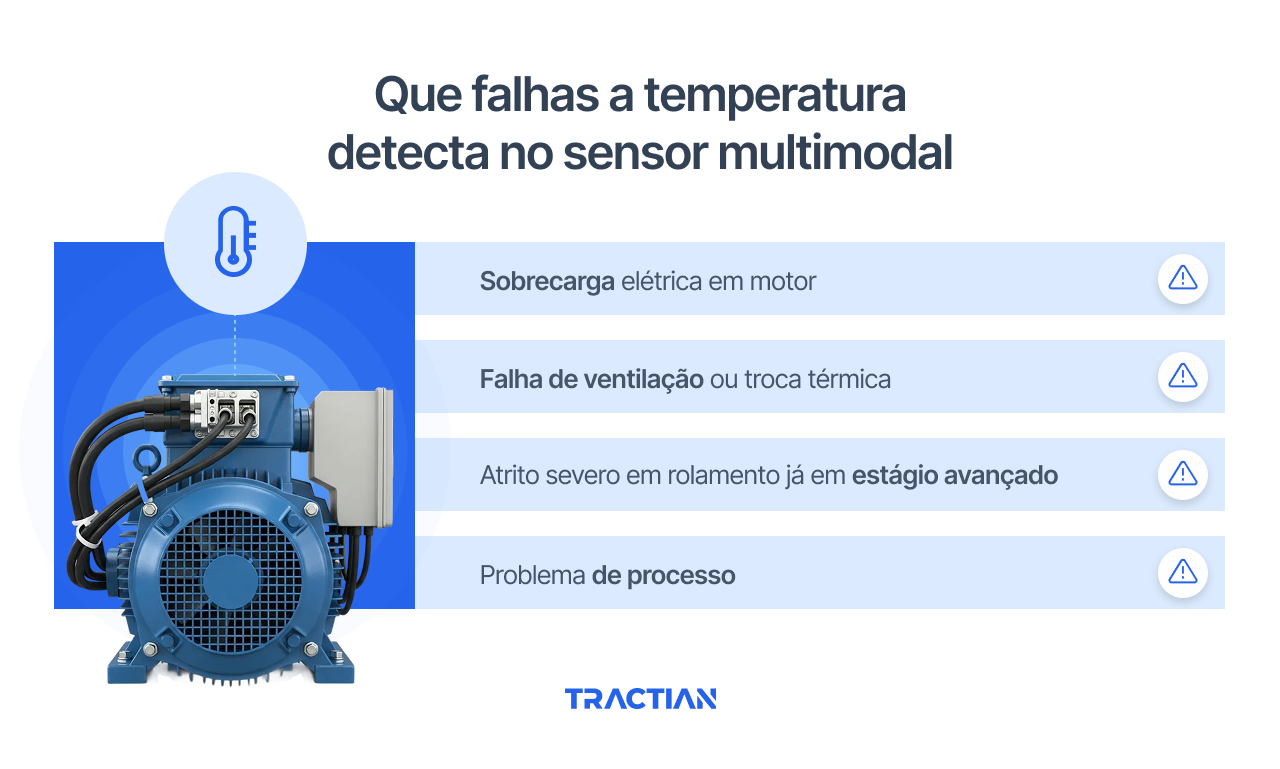

Que falhas a temperatura detecta no sensor multimodal
A temperatura reflete o balanço térmico do ativo naquele ponto e responde a modos de falha que geram calor sustentado. O tempo de resposta é lento em comparação com vibração e ultrassom, mas em algumas classes de falha a temperatura é o sinal mais confiável, ou o único que sobe antes da falha funcional.
Sobrecarga elétrica em motor. Motor elétrico operando acima do regime de projeto, seja por sobrecarga mecânica na carga acionada, curto parcial em enrolamento, barras de rotor com defeito ou desequilíbrio de fases, dissipa mais energia como calor. A temperatura da carcaça sobe antes da vibração mostrar qualquer alteração significativa, e o cruzamento com o sinal do magnetômetro confirma a origem elétrica do problema.
Falha de ventilação ou troca térmica. Ventoinha de refrigeração com problema, aletas obstruídas, filtro entupido, ambiente com temperatura alterada, todos elevam a temperatura do ativo sem que haja qualquer alteração no espectro de vibração. É um modo de falha simples, mas frequente, especialmente em ambientes com poeira, calor ou variação sazonal. A temperatura é o único sinal que percebe.
Atrito severo em rolamento já em estágio avançado. Quando o rolamento chega ao estágio final da curva P-F, com dano superficial extenso e possivelmente perda de lubrificante, a temperatura sobe rapidamente. Nesse ponto, vibração e ultrassom já estão em nível elevado há tempo. A temperatura funciona aqui como confirmação de urgência: quando os três sinais estão altos ao mesmo tempo, a intervenção precisa acontecer em janela curta, medida em dias ou horas, não em semanas.
Problema de processo. Nem toda elevação de temperatura vem de falha mecânica ou elétrica. Bomba trabalhando com fluido em temperatura alterada, redutor com nível de óleo baixo, motor operando em regime acima do previsto, todos elevam a temperatura pela dinâmica do processo. O sensor multimodal captura essa elevação, e a plataforma consegue diferenciar temperatura por processo (alteração generalizada, sem correlação com vibração ou ultrassom) de temperatura por falha (correlacionada com aumento de energia em outros sinais).
Matriz prática: sinal vs modo de falha em sensor multimodal
A matriz abaixo consolida os modos de falha mais comuns em ativos rotativos industriais e mostra qual sinal detecta cada um em qual estágio da curva P-F. Ela serve como referência rápida para dimensionar a cobertura de monitoramento por classe de ativo.
A partir da tabela, dá para entender que ultrassom e temperatura ocupam as extremidades opostas da curva P-F. O ultrassom detecta o começo da degradação, quando o problema ainda é reversível. A temperatura confirma quando o problema já se converteu em impacto operacional mensurável.
A vibração ocupa o meio, com o diagnóstico mais preciso do componente e do tipo de defeito, mas em uma janela mais estreita.
O sensor multimodal é o único que permite atravessar essa curva inteira com uma só instalação. Sem os quatro sinais, cada faixa da curva P-F depende de uma tecnologia diferente, com sua própria rotina de coleta e sua própria base de dado.
Como o sensor multimodal da Tractian opera todos os sinais combinados
O sensor multimodal só entrega o que promete quando três condições estão presentes ao mesmo tempo: os quatro sinais são capturados no mesmo ponto físico do ativo, sincronizados no instante da coleta, e correlacionados na camada de decisão. Faltando qualquer uma delas, o sistema vira um datasheet impressionante que gera relatórios difíceis de interpretar e alertas em volume que ninguém consegue filtrar.
A plataforma da Tractian foi construída em torno dessas três condições. Um único sensor captura vibração de alta resolução, ultrassom contínuo, temperatura e leitura de RPM via magnetômetro, com transmissão sem perda para a nuvem. O dado bruto chega sem alteração, e o histórico do ativo é comparado contra ele mesmo, não contra uma média genérica do setor.
Na prática, isso muda o que chega no celular do técnico. Quando o ultrassom começa a subir em um rolamento, o alerta vem com o modo de falha provável, a severidade e a ação recomendada. Três semanas depois, se o mesmo ativo começar a mostrar energia em BPFO na vibração, o sistema reconhece a evolução como continuação do mesmo caso, não como um alerta novo. É a diferença entre ter correlação real e ter uma pilha de disparos que a equipe aprende a ignorar.
Cada modelo dessa camada passa pelo AI Center da Tractian antes de chegar à planta do cliente. Lá, falhas são induzidas em condições controladas, e o algoritmo é validado contra dano real, não só contra dado simulado. É essa combinação de sinal denso, correlação temporal e validação física que sustenta o resultado que a Tractian teve em 2025: 97.631 horas de downtime evitadas para nossos clientes, equivalentes a mais de 1 bilhão de reais economizados.
Se a sua planta já monitora ativos rotativos por vibração e ainda depende de rotas manuais separadas para ultrassom e termografia, fale com um especialista da Tractian e veja como funciona quando um único sensor cobre desde o começo da curva P-F, antes da falha ter energia mecânica para se manifestar, até o ponto em que a temperatura confirma a urgência da parada.
E tudo em um só sensor multimodal.
