Em boa parte das plantas industriais brasileiras, a maioria dos rolamentos em ativos rotativos falha antes de atingir a vida útil projetada.
A razão por trás disso quase sempre está na forma que as equipes de manutenção tratam o ativo. A manutenção mecânica que trata rolamento como item de reposição perde tudo que acontece no intervalo entre a instalação e a primeira assinatura mecânica detectável pelo espectro de vibração.
Quando o defeito aparece na vibração, a superfície de contato já está comprometida, o filme de lubrificante já perdeu propriedades e a única decisão possível é trocar. A intervenção tem que ser reativa, mesmo que exista um sensor instalado e alarmes configurados.
Essa história muda quando o ultrassom entra na rotina de inspeção. A fricção anormal, primeira manifestação física da maioria das falhas de rolamento, aparece em decibéis ultrassônicos semanas ou meses antes de qualquer alteração no espectro convencional. Esse intervalo, quando detectado, abre espaço para uma intervenção preditiva planejada, acompanhada de todas as suas vantagens.
Este artigo detalha as causas reais da falha precoce em rolamento, como o ultrassom antecipa o diagnóstico e como estruturar um programa de monitoramento contínuo que evita os gastos da corretiva em rolamentos.
Leia também:
- Benefícios do monitoramento de condição multissinal
- Sensor de ultrassom industrial e vibração: por que usar ambos?
- Monitoramento de vibração ou ultrassom: qual detecta a falha primeiro?

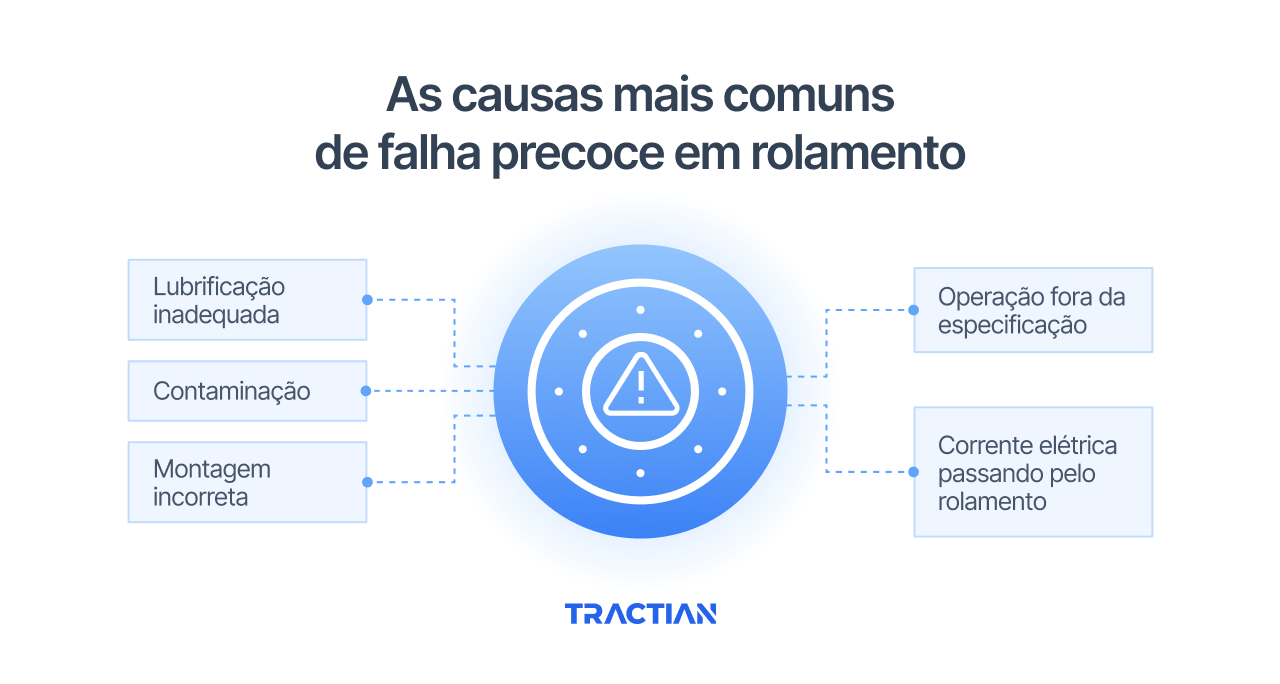

As causas mais comuns de falha precoce em rolamento
A falha em rolamento raramente é aleatória. Em geral, cinco causas concentram a maior parte dos casos de vida útil abaixo do esperado.
Todas elas têm um traço em comum: começam a se manifestar fisicamente muito antes de gerar sinal detectável pela análise de vibração tradicional.
Veja quais são elas:
Lubrificação inadequada
Grande parte das falhas em rolamento vêm de problemas de lubrificação, seja por quantidade errada, intervalo incorreto ou tipo de graxa inadequado para a aplicação.
A sub-lubrificação gera atrito metal-metal na interface entre elementos rolantes e pistas. A Sobre-lubrificação gera pressão hidráulica indevida e aquecimento por cisalhamento excessivo do fluido. Os dois cenários deterioram o rolamento em silêncio, e nenhum dos dois aparece com clareza no espectro de vibração de baixa frequência até o dano estar instalado.
Contaminação
Partículas sólidas, água, poeira e resíduos de processo penetram no alojamento por vedações desgastadas, respiros mal dimensionados ou procedimentos de reengraxe sem limpeza do bico.
Cada partícula circulando entre o elemento rolante e a pista funciona como uma micro-ferramenta de desgaste, abrindo pites que evoluem para spalling. A contaminação também acelera a degradação do lubrificante, o que amplifica a primeira causa.
Montagem incorreta
Erros podem acontecer. Pode ocorrer um aperto excessivo do rolamento no eixo, folga axial insuficiente, uso de calor localizado durante a instalação ou uma batida direta no anel externo. Cada erro de montagem introduz uma tensão residual ou uma deformação geométrica que o rolamento vai carregar até quebrar.
Boa parte dessas falhas aparece nas primeiras semanas de operação e pode ser confundida com defeito de fabricação, quando na verdade o problema veio do procedimento em campo.
Operação fora da especificação
Carga acima do dimensionado, velocidade fora da faixa recomendada, temperatura ambiente extrema, desalinhamento ou desbalanceamento são todas características de um funcionamento fora do especificado pelo fabricante.
O rolamento pode suportar cada uma dessas condições isoladamente por um certo período, mas o conjunto encurta a vida útil de forma exponencial. Em muitos casos, o rolamento pode ser afetado como sintoma de um problema que está em outro componente do conjunto.
Corrente elétrica passando pelo rolamento
Em motores acionados por inversor de frequência, a comutação de alta frequência gera tensão de eixo que descarrega através do rolamento em pulsos de baixa energia. Esses pulsos geram micro-crateras nas pistas, evoluem para o padrão de fluting característico e reduzem a vida útil do rolamento a uma fração do projeto.
Sem shaft grounding, filtro dV/dt ou rolamento isolado, essa causa continua ativa a cada troca, e o time acaba substituindo o mesmo componente a cada poucos meses sem entender por quê.
Como o ultrassom detecta falha em rolamento antes da vibração
O ultrassom detecta falha em rolamento antes da vibração porque mede um fenômeno físico diferente. Enquanto a vibração captura o movimento mecânico gerado quando o defeito já alterou a geometria de contato, o ultrassom captura a emissão acústica gerada pelo próprio atrito na interface metal-metal. Esse atrito começa muito antes de qualquer alteração dimensional na superfície do rolamento.
O que ultrassom mede em rolamento
O ultrassom industrial mede fricção, expressa em decibéis ultrassônicos (dBμV ou dBV, dependendo do fabricante). A faixa útil típica fica entre 20 kHz e 200 kHz, muito acima da percepção humana e acima da faixa que os acelerômetros convencionais analisam. Nessa região, o que se captura é a energia acústica gerada por atrito em estágio inicial, turbulência em filme de lubrificante e descargas elétricas de baixa energia.
Um rolamento saudável, bem lubrificado e sem contaminação, emite um nível estável e baixo de decibéis ultrassônicos. Esse é o chamado ruído de fundo do componente em operação. Qualquer alteração nesse nível (subida gradual, oscilação, pico transitório) indica que a qualidade do contato começou a mudar, mesmo que o rolamento ainda esteja funcionalmente íntegro.
Por que a curva de fricção evolui antes da assinatura espectral
A curva de fricção evolui antes da assinatura espectral porque o defeito passa por um estágio de deterioração superficial antes de gerar deformação mensurável no espectro de vibração, por meio do aumento de atrito ou da degradação do filme lubrificante. Essa é a lógica que dá ao ultrassom uma posição privilegiada na curva PF, aumentando o intervalo entre a detecção da falha potencial e a falha funcional.
Em termos práticos, a primeira coisa que aumenta é o nível de decibéis ultrassônicos. Depois começa a aparecer energia no envelope de aceleração em alta frequência. Só então o espectro convencional mostra as frequências características BPFO, BPFI, BSF e FTF.
Um programa que opera só com vibração de baixa frequência entra em cena no estágio médio da curva PF. Um programa que integra ultrassom entra no estágio inicial, semanas ou até meses antes.
Método "set while lubricating" na manutenção mecânica de rolamento
O método “set while lubricating” (em português, calibração durante a lubrificação) estabelece o nível de decibel ultrassônico de referência do rolamento no momento da relubrificação, com o filme de graxa fresco distribuído na pista. É um procedimento simples que aumenta drasticamente a precisão do monitoramento posterior.
Como definir o baseline correto de fricção
Para definir o baseline correto, aplique graxa em pequenas doses no bico do rolamento com o ativo em operação, monitorando o nível ultrassônico em tempo real. A cada pulso de graxa, o valor deve descer ligeiramente e estabilizar. O baseline é o nível em que a curva estabiliza depois de as doses seguintes não gerarem mais redução. Esse ponto indica que o filme está adequado, sem sub-lubrificação e sem excesso.
O erro mais comum é reengraxar por tempo, sem medir. O técnico segue a rota, aplica a quantidade padronizada e vai embora. Se o rolamento estava sub-lubrificado, a graxa nova recupera parcialmente o desempenho. Se estava sobre-lubrificado, a graxa nova piora ainda mais a condição. Sem baseline de fricção, não há como saber em qual dos cenários o ativo estava, e a rotina de lubrificação vira uma sequência de intervenções cegas.
Como interpretar a resposta à lubrificação
A resposta à lubrificação segue três padrões que a equipe precisa saber ler no gráfico ultrassônico. Quando acontece uma queda expressiva seguida de estabilização em nível baixo, indica que o rolamento estava sub-lubrificado e voltou à condição normal. Já uma queda seguida de subida gradual indica lubrificante degradado ou contaminado, com necessidade de troca e não apenas complemento. Ausência de queda, ou subida a partir da primeira dose, indica sobre-lubrificação com pressão hidráulica no rolamento e exige interromper a aplicação imediatamente.

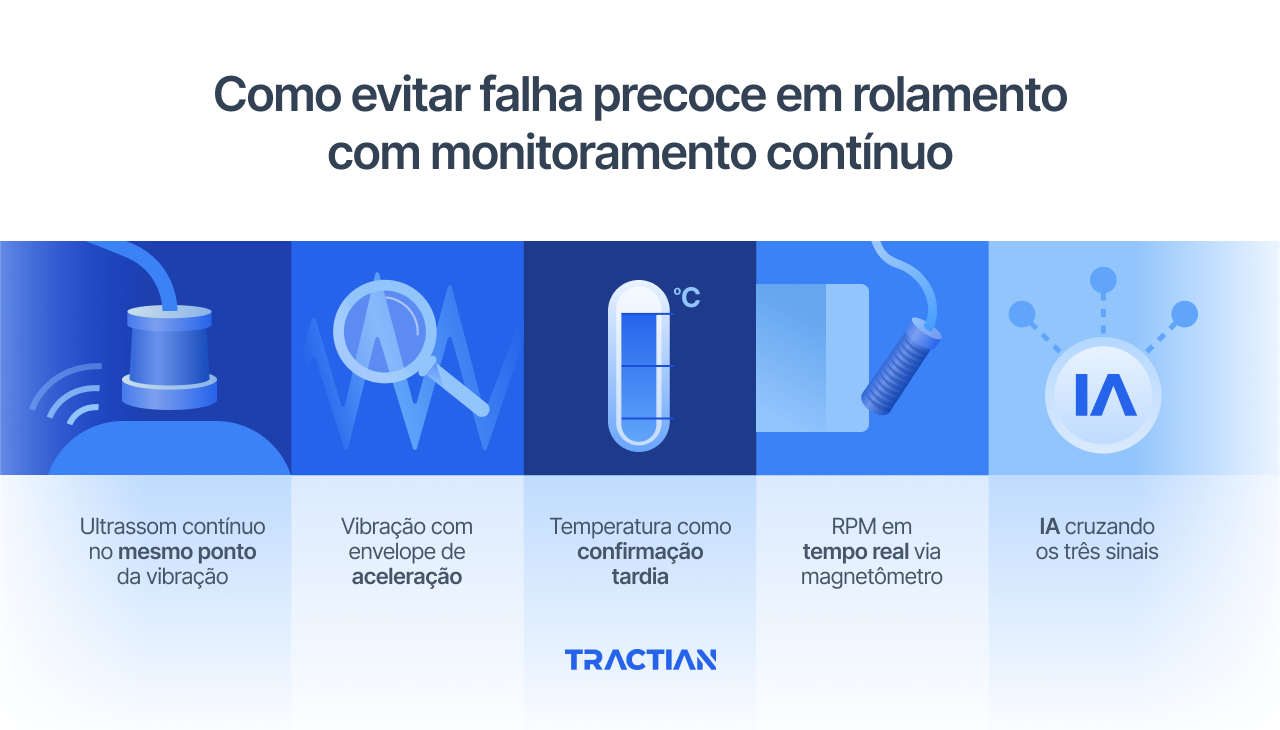

Como evitar falha precoce em rolamento com monitoramento contínuo
Evitar falha precoce em rolamento com monitoramento contínuo exige combinar as leituras que cobrem cada estágio da curva de degradação. Nenhum sinal isolado dá conta do problema completo. A combinação multimodal é o que fecha as janelas de detecção que cada técnica sozinha deixa aberta.
Entenda como é possível identificar os sinais de falha antes que seja tarde:
Ultrassom contínuo no mesmo ponto da vibração
Se, por um lado, o técnico faz uma coleta manual por mês, um sensor de ultrassom permanente coleta dados em intervalos de minutos e constrói uma tendência real de fricção ao longo do tempo.
Com o monitoramento contínuo, um rolamento que entra em degradação de lubrificação em uma quarta-feira à noite gera alerta na quinta pela manhã, e não na próxima passagem da rota daqui a três semanas.
Vibração com envelope de aceleração
Enquanto o ultrassom cobre a fase inicial, o envelope de aceleração em alta frequência captura o defeito superficial em estágio precoce a médio.
Micro-pites nas pistas, spalling incipiente e desgaste da gaiola geram picos de impacto em alta frequência que o envelope demodula e traz para uma faixa analisável. Essa funciona como a segunda linha de detecção, entre o alerta ultrassônico e a assinatura clássica em baixa frequência.
Temperatura como confirmação tardia
A temperatura do mancal sobe quando o rolamento já está em degradação avançada. Medir temperatura, neste caso, serve para confirmar e priorizar, não para antecipar.
Um alerta ultrassônico acompanhado de subida de temperatura indica que a janela de intervenção está fechando rápido e o ativo precisa entrar na fila de manutenção com prioridade máxima.
RPM em tempo real via magnetômetro
Sem RPM real, as frequências de defeito são calculadas em relação a uma velocidade nominal que boa parte do tempo não corresponde à operação. Em ativos com inversor de frequência, essa imprecisão pode mascarar completamente o defeito.
Um magnetômetro embarcado no sensor detecta o RPM real de operação e recalcula as frequências de referência continuamente, o que ancora todo o restante da análise no regime correto.
IA cruzando os três sinais
Cada sinal isoladamente pode gerar alertas com margem de dúvida. Apenas o ultrassom sozinho pode confundir turbulência de processo com fricção de rolamento. Um sinal isolado de vibração pode confundir desbalanceamento com desgaste. Um pico de temperatura pode confundir mudanças do ambiente com falha.
Uma camada de IA que cruza os três sinais separa o ruído do dado e associa o padrão à falha específica com muito mais precisão. É o modelo que reduz falso positivo e preserva a confiança do time no sistema.
Como a Tractian opera monitoramento de rolamento na manutenção mecânica
A solução de monitoramento de condição da Tractian foi construída para garantir o melhor aproveitamento da curva PF do rolamento, do primeiro sinal de fricção até a falha funcional.
O sensor combina vibração, ultrassom, temperatura e magnetômetro em uma única cápsula instalada no mesmo ponto de medição, o que permite ancorar ultrassom, envelope de aceleração e RPM na mesma referência temporal.
O sistema é amparado por uma camada de IA avançada que aprende o baseline individual de cada ativo, distingue variação normal de operação de degradação real e associa o padrão detectado ao modo de falha específico.
O sistema de monitoramento da Tractian está entre os mais completos do mercado industrial e é o único que combina vibração e ultrassom contínuos no mesmo dispositivo com IA de autodiagnóstico. Essa integração fecha janelas da curva PF que soluções focadas em um único sinal deixam abertas, o que se traduz em detecção mais cedo e intervenção mais planejada.
Não deixe que os rolamentos da sua planta virem sucata antes da hora. Com a Tractian, seus ativos duram mais tempo, produzem melhor e entregam mais ROI ao longo de toda a operação.
