O alerta de temperatura entra às 14h. O técnico verifica, cruza com o histórico das últimas semanas e conclui: é regime de operação, não é falha. Duas semanas depois, o mancal do lado motor abre. Na revisão pós-falha, alguém percebe que houve um pico discreto de ultrassom coletado em rota no dia seguinte ao alerta térmico, mas ninguém correlacionou os dois eventos.
Essa é a situação que o sistema multimodal foi construído para eliminar. O objetivo não é adicionar mais sensores à planta, mas encontrar uma forma de resolver a lacuna entre sinais que já existem em plantas industriais e operam em silos.
Neste artigo, você verá como a convergência de vibração, ultrassom, temperatura e leitura de campo magnético pode elevar a produtividade e eficiência do seu time de manutenção.
Leia também:
- Sensor multimodal: que falhas cada sinal detecta
- Sensor de ultrassom industrial e vibração: por que usar ambos?
- Sensor de vibração e temperatura: como combinar na manutenção
Como o sistema multimodal opera detecção de falhas em ativos industriais
O sistema multimodal opera detecção combinando captura sincronizada de múltiplos sinais físicos no mesmo ponto do ativo, correlação dessas leituras contra a linha de base individual do equipamento, e diagnóstico amarrado a modo de falha conhecido, em vez de sinalização de anomalia genérica.
O que muda em relação a um programa de preditiva tradicional não é o tipo de sinal capturado. Vibração, ultrassom, temperatura e leitura de campo magnético existem em plantas industriais brasileiras há anos, cada um coletado por um instrumento diferente, em rota diferente, com base de tempo diferente.
O sistema multimodal muda a arquitetura de coleta, e é isso que altera o resultado.
Como isso acontece?
Primeiro, com a sincronia na origem elimina o problema de correlação manual. Quando os quatro sinais são amostrados no mesmo instante, no mesmo ponto físico do ativo, o sistema reconhece padrão de falha que aparece em múltiplas leituras simultâneas como um único evento. Sem essa sincronia, cada sinal fica em banco separado, e a correlação depende de alguém abrir dois dashboards às três da tarde de uma quinta-feira e ligar dois pontos que estão a três dias de distância no histórico.
Em seguida, a correlação contra baseline individual reduz falso positivo. Threshold genérico por classe de máquina dispara alerta quando qualquer ativo passa de 4,5 mm/s, mesmo que aquele motor específico opere naquela faixa há dois anos sem sintoma. A IA que aprende o comportamento próprio de cada ativo em suas condições operacionais diferencia variação normal de desvio real, e é isso que sustenta a confiança do time no sistema. Falso positivo é o que faz a equipe parar de olhar o dashboard.
Por fim, o diagnóstico por modo de falha muda a natureza do alerta. O sistema não diz "variação estatística em canal de vibração", diz "assinatura de desbalanceamento em progressão intermediária no lado motor, componente radial dominante em 1× RPM, com elevação térmica no mancal correspondente". A diferença entre os dois formatos determina se o sistema aumenta ou substitui trabalho do time.
Esses três mecanismos operam juntos. Isolados, cada um vira feature de plataforma. Combinados, formam um sistema que detecta falha em janela mais ampla da curva P-F, com prescrição, e com resposta que a equipe usa sem precisar virar analista de dados.

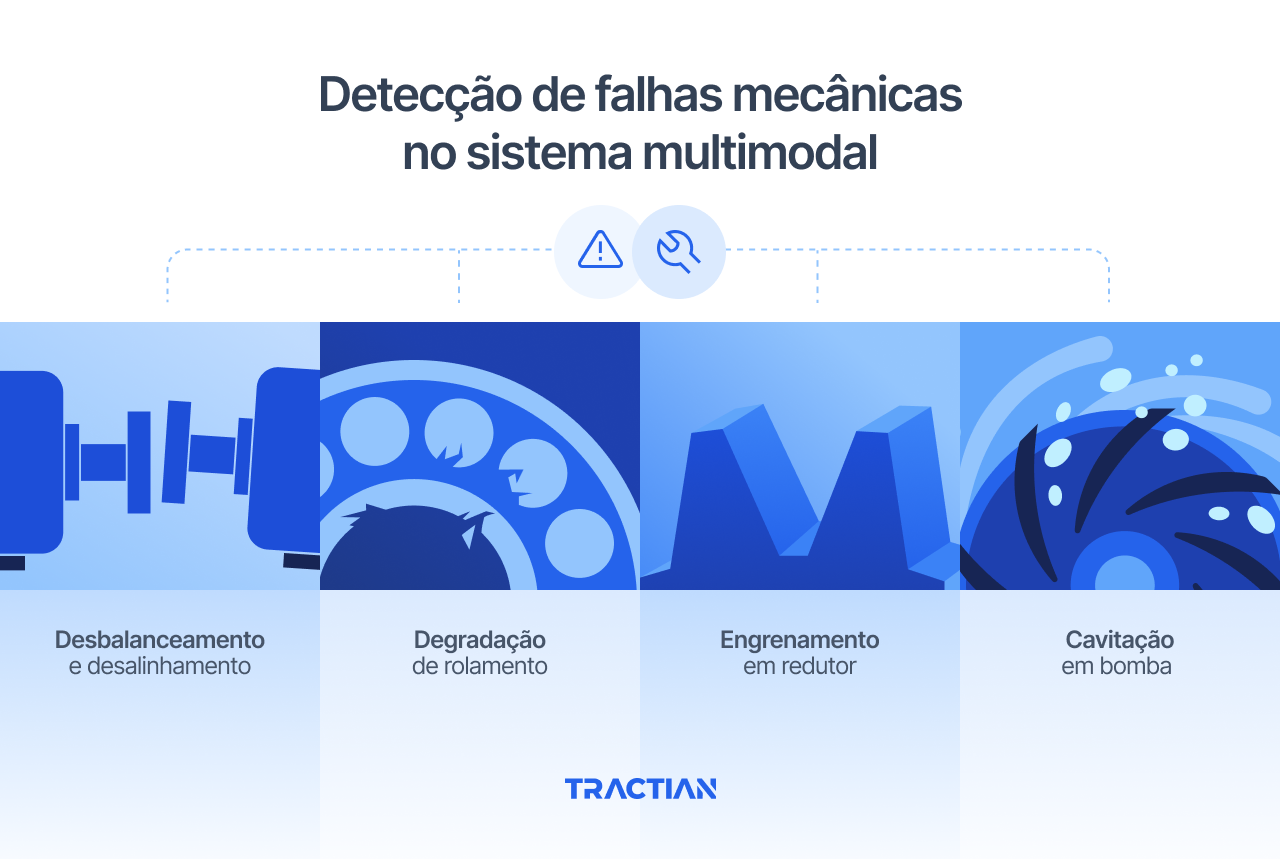

Detecção de falhas mecânicas no sistema multimodal
Falhas mecânicas em ativos rotativos são o território histórico da análise de vibração, e a maior parte do time de manutenção já conhece cada uma delas em detalhe. O que muda com o sistema multimodal não é o diagnóstico, é o intervalo em que ele acontece e o esforço de análise que ele demanda.
Veja como isso se dá:
Desbalanceamento e desalinhamento
Desbalanceamento e desalinhamento aparecem em vibração há décadas, com assinaturas bem estabelecidas na análise espectral. O ganho do sistema multimodal está em duas frentes específicas.
A primeira é a leitura de tendência contra o baseline próprio do ativo. Rotor com desbalanceamento residual pode ficar dentro da ISO 10816 por meses enquanto o desvio progride, e o threshold genérico só flagra depois de o problema já ter avançado. O sistema multimodal detecta a progressão logo no início, porque compara contra o histórico do próprio ponto, e não contra faixa geral por classe.
A segunda é a leitura cruzada com temperatura. Desalinhamento severo eleva a carga radial nos rolamentos do lado acoplado, e a temperatura no mancal começa a subir antes de qualquer dano superficial aparecer. Sistema que só monitora vibração perde essa correlação. Sistema multimodal registra desalinhamento em progressão avançada como evento único, e não como duas anomalias que a equipe precisa correlacionar depois.
Degradação de rolamento
Degradação de rolamento é o modo em que o sistema multimodal entrega o maior intervalo de detecção precoce em relação ao monitoramento por sinal isolado.
Um programa que só usa vibração detecta rolamento a partir do momento em que o dano superficial já se instalou. Um programa que roda rota manual de ultrassom cobre parte da fase anterior, mas depende da densidade da rota, que em ativo crítico dificilmente é mais frequente que quinzenal.
O sistema multimodal captura a fase precoce de forma contínua, semanas antes da vibração reagir, quando o filme de óleo começa a se degradar e o contato metal-metal ainda gera apenas emissão acústica de alta frequência.
O ganho operacional é a janela de intervenção reversível. Rolamento em fricção precoce por sub-lubrificação pode ser recuperado com relubrificação orientada. Rolamento com dano superficial exige troca. A diferença entre uma coisa e outra é o intervalo que o sistema multimodal recupera contra o monitoramento por sinal único.
Engrenamento em redutor
Falha de engrenamento é diagnosticada por vibração há muito tempo, com marcador primário na frequência de engrenamento. O sistema multimodal complementa esse território de duas formas.
A primeira é a leitura de temperatura da carcaça do redutor, que sobe quando o desgaste severo eleva o atrito interno. Correlação entre progressão de sidebands na vibração e elevação térmica no envelope aponta severidade real, e não apenas presença de defeito.
A segunda é a integração com o programa de análise de óleo, que continua sendo a técnica primária para contaminação metálica progressiva em engrenamento. Em vez de coletar óleo por calendário fixo, o time dispara a coleta a partir do alerta do sistema, o que reduz custo do programa de tribologia sem abrir mão da cobertura.
Cavitação em bomba
Cavitação em bomba centrífuga é onde o sistema multimodal recupera uma janela de detecção que a análise de vibração isolada perde consistentemente. O colapso de bolhas próximo ao impelidor gera pulsos de alta frequência que aparecem em ultrassom antes de gerar impacto mecânico suficiente para ser capturado no espectro de vibração.
Detectar em fase incipiente permite intervenção operacional, seja por ajuste de nível de sucção, correção de NPSH disponível, alteração de rotação em bomba com VFD ou controle de temperatura do fluido bombeado. Quando a cavitação já se manifesta na vibração, o dano no impelidor costuma estar em curso, e a bomba entra em regime de perda progressiva de eficiência hidráulica antes de mostrar defeito superficial reconhecível.

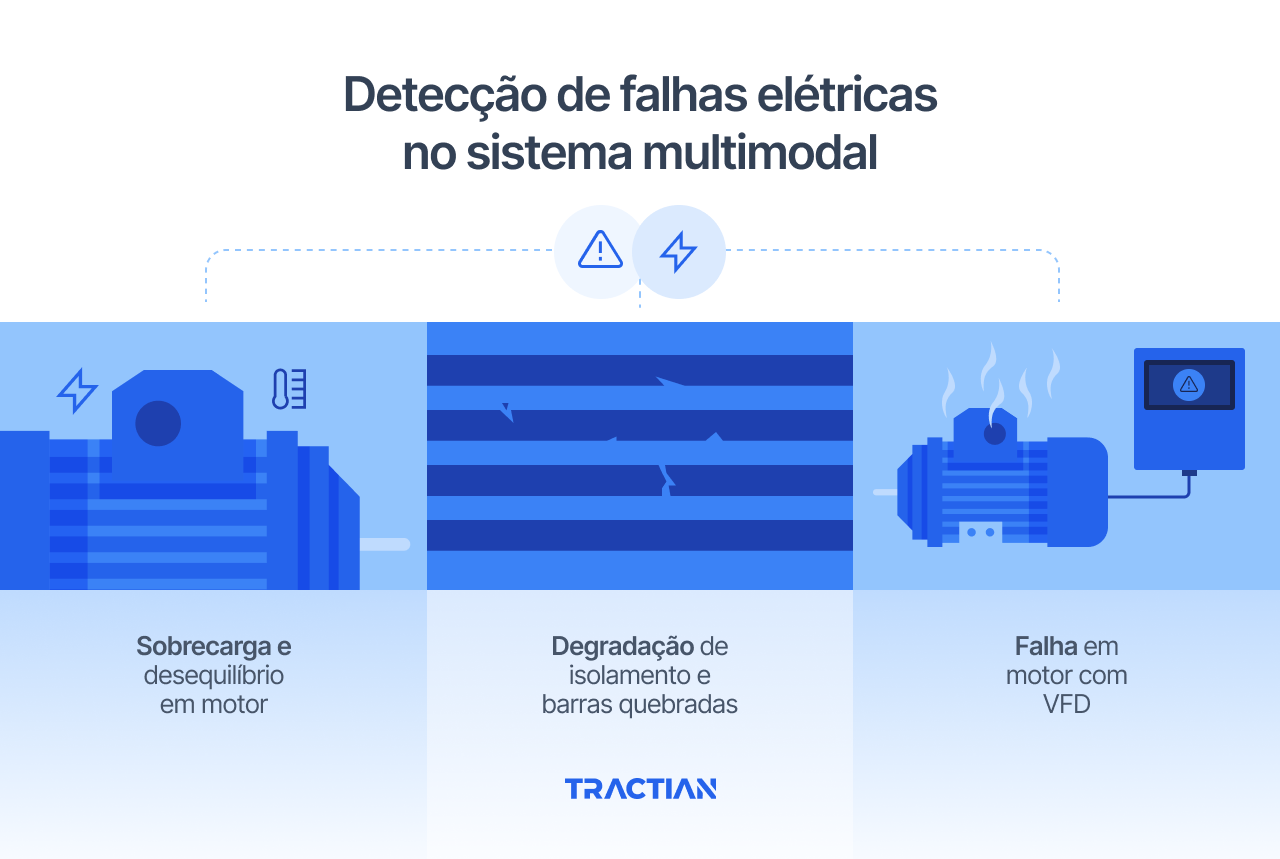

Detecção de falhas elétricas no sistema multimodal
Falhas elétricas em motor são a classe pior coberta por programas de preditiva tradicional, porque o instrumento padrão é o coletor de vibração, e vibração não é o sinal mais sensível para a maior parte dos modos elétricos.
O sistema multimodal aborda essas falhas combinando temperatura da carcaça, assinatura de campo magnético via magnetômetro, ultrassom e leitura de corrente quando a plataforma está integrada com o painel. É esse conjunto que separa detecção real de sinalização tardia por sintoma secundário.
Veja quais falhas elétricas o sistema multimodal te ajuda a antecipar:
Sobrecarga e desequilíbrio em motor
Sobrecarga em motor eleva temperatura antes de qualquer outro sinal reagir, mas temperatura sozinha não distingue causa mecânica de causa elétrica. Sobrecarga na carga acionada, desequilíbrio de fases, curto parcial em enrolamento e restrição de ventilação, todos elevam temperatura pelo mesmo mecanismo, e o time perde tempo diagnosticando em campo o que o sistema poderia ter diferenciado no alerta.
O sistema multimodal fecha o diagnóstico correlacionando temperatura com assinatura de campo. Desequilíbrio de fases deixa padrão característico no magnetômetro que sobrecarga mecânica não deixa. Curto parcial em enrolamento também tem assinatura de campo específica. Quando o alerta chega, o modo de falha já vem nomeado, e a intervenção é direcionada desde o primeiro momento.
Degradação de isolamento e barras quebradas
Barras quebradas em rotor e degradação de isolamento em estator são o território histórico da análise MCSA, que usa a corrente do motor como fonte primária. O sistema multimodal chega às mesmas assinaturas por caminho complementar, o que amplia a cobertura para operações onde a leitura de corrente direta não está integrada.
O magnetômetro captura a variação assimétrica no campo do rotor causada por barra quebrada, com o mesmo padrão de sideband que MCSA identificaria na corrente. Não é análise de corrente, é análise de campo, mas o fenômeno físico é o mesmo. Onde a plataforma está integrada com corrente do painel, o sistema combina as duas leituras em análise redundante, o que reduz falso positivo em condição de carga variável e amplia sensibilidade em barras com fissura incipiente.
Degradação de isolamento tem dinâmica diferente. Antes da falha térmica final, descargas parciais na região deteriorada emitem energia acústica em alta frequência que o ultrassom captura, geralmente meses antes de qualquer outro sinal reagir. Em subestação e painel de grande porte, essa janela é o que separa parada programada de queima catastrófica.
Falha em motor com VFD
Motor operando com inversor de frequência adiciona uma classe de modo de falha que motor com partida direta não apresenta. A comutação do inversor gera corrente de eixo, que passa pelos rolamentos como descargas elétricas de baixa energia e degrada a superfície de contato ao longo do tempo.
Sistema que só monitora vibração diagnostica esse problema tarde.
Quando o padrão de estrias aparece no espectro, o rolamento já está em degradação irreversível, e a causa raiz (o VFD) passa despercebida. O time troca rolamento e volta a trocar em três meses porque a corrente de eixo continua ativa.
O sistema multimodal detecta o problema em fase precoce por dois caminhos complementares.
Ultrassom captura os pulsos de descarga na origem, antes de qualquer alteração espectral na vibração. Vibração acompanha depois, com padrão distinto do desgaste mecânico convencional.
A dupla captura permite ao sistema apontar a causa elétrica desde o primeiro alerta, e o time consegue intervir na instalação (shaft grounding, filtro dV/dt, cabo blindado) em vez de tratar apenas o rolamento. É a diferença entre resolver o sintoma no ativo isolado e resolver a raiz do parque inteiro.
Como o sistema multimodal posiciona cada falha na curva P-F
O valor do sistema multimodal na curva P-F não está em ocupar todos os pontos, e sim em cobrir a extensão inteira entre P e F com sinais complementares que se ativam em regiões diferentes.
Ultrassom domina a região próxima a P. Fricção precoce em rolamento, corrente de eixo em motor VFD, cavitação incipiente em bomba e descarga parcial em isolamento elétrico aparecem primeiro em emissão acústica de alta frequência. Programas que monitoram só vibração operam a partir de um ponto adiantado da curva, o que estreita a janela de decisão.
Vibração domina a região intermediária. Desbalanceamento, desalinhamento, folga estrutural, defeito superficial em rolamento e engrenamento em redutor. É onde a análise espectral tem seu território histórico, e onde o baseline individual reduz falso positivo em regime de operação variável.
Temperatura ancora a região próxima a F. Rolamento com atrito severo, motor com sobrecarga sustentada, redutor com lubrificação comprometida. É confirmação de urgência: quando a temperatura entra, a janela de intervenção sem impacto operacional já se estreitou para poucos dias ou horas.
Magnetômetro atua transversalmente. RPM em tempo real ancora o cálculo das frequências cinemáticas em qualquer ponto da curva, e a assinatura de campo cobre a linha inteira de modos elétricos. Em ativos com carga variável, sem RPM sincronizado, a maior parte da análise espectral perde precisão.
O que muda quando o sistema cobre a curva inteira é o tipo de decisão que a equipe consegue tomar. Detectar em ultrassom permite intervenção reversível. Detectar em vibração permite intervenção planejada. Detectar em temperatura obriga intervenção corretiva com peça em regime de emergência.
Como o monitoramento de condição baseado em IA reduz o tempo de inatividade em ativos industriais
O monitoramento de condição baseado em IA reduz o tempo de inatividade em ativos industriais antecipando a falha em fase incipiente e traduzindo o sinal detectado em ação recomendada, sem depender de análise manual pós-alerta.
O ganho de tempo se acumula em três etapas do fluxo de manutenção.
- Na detecção, a IA reconhece assinatura de falha em janela mais ampla da curva P-F ao correlacionar múltiplos sinais contra o baseline individual do ativo, o que estende a antecipação de intervenção de dias para semanas ou meses em modos de falha típicos como fricção em rolamento, cavitação em bomba ou corrente de eixo em motor com VFD.
- Na priorização, a IA classifica severidade contra o histórico do ativo e contra a base instalada do vertical, o que permite ordenar a fila de OS por risco real em vez de por ordem de chegada.
- Na intervenção, o alerta chega com modo de falha nomeado, componente afetado e ação recomendada, o que reduz o tempo entre parada do ativo e execução do reparo, especialmente em plantas onde o analista de vibração dedicado não existe.
O sistema multimodal potencializa essa lógica porque a IA opera sobre sinais correlacionados na origem, e não sobre bancos separados que precisam ser costurados em pós-processamento.
Assim, a correlação em tempo real reduz falso positivo, porque a IA distingue variação de processo de degradação real olhando os quatro sinais simultâneos. Isso também aumenta a sensibilidade em fase precoce, porque a assinatura que aparece em um sinal antes dos outros vira gatilho para investigação orientada.
E, por fim, é o que sustenta a prescrição confiável, porque o diagnóstico não vem de anomalia estatística genérica, mas de padrão de falha reconhecido contra base de dados de OEM e histórico de campo
Veja como a plataforma da Tractian te ajuda a detectar falhas com um sistema multimodal
O que separa um sistema multimodal que entrega detecção real de um que só empilha sensores é o que acontece entre o dado bruto e o alerta que chega no técnico. Sincronia na origem é necessária, mas não é o bastante. A IA que aprende no histórico é necessária, mas também não é o bastante.
O que fecha a proposta é onde essa IA é treinada, e contra o que ela compara. É aí que a plataforma da Tractian se separa do resto.
No AI Center da Tractian, cada modelo passa por validação física contra falha real induzida em condição controlada antes de chegar à planta do cliente. Rolamento com fricção precoce, motor com barra quebrada, redutor com desgaste em pinhão, bomba em cavitação, tudo isso é reproduzido em bancada, e o algoritmo é validado contra o dano que ele deveria detectar.
Ou seja, quebramos nossas máquinas para que você não precise quebrar as suas.
A verdade é que detectar falha é apenas o resultado imediato. O passo seguinte, já em curso na nossa plataforma, é traduzir cada detecção em risco quantificado por ativo, com apoio à decisão de manter, substituir ou postergar. É onde o sistema multimodal deixa de ser ferramenta de manutenção e passa a ser insumo para decisão financeira do parque, protegendo assim a sua operação e o seu bolso.
Se a sua operação já tem programa contínuo rodando e o gargalo hoje é o tempo entre alerta e diagnóstico, fale com um especialista da Tractian e veja como a arquitetura multimodal opera em ativos do seu vertical.
A conversa começa pelo ativo, não pelo sensor.
