Bombas de caldo ocupam uma posição central em plantas de processo como usinas sucroenergéticas, refinarias de açúcar e indústrias de alimentos. Elas trabalham sob condições exigentes: fluido com sólidos em suspensão, temperaturas elevadas e variações de vazão ao longo do turno.
Nesse ambiente, a cavitação é uma das falhas mais destrutivas e, ao mesmo tempo, uma das mais difíceis de detectar antes que o estrago já esteja feito.
O problema não é a falta de atenção das equipes de manutenção. É que, nos estágios iniciais, a cavitação simplesmente não se manifesta de forma visível ou audível. A bomba continua operando, o processo segue, e enquanto isso o impelidor vai sendo destruído por dentro. Quando a queda de pressão ou a perda de vazão finalmente aparecem no painel, o dano já está avançado.
Neste artigo, você vai entender o que é a cavitação, por que ela é tão crítica em bombas de caldo, como ela se manifesta no espectro de vibração e como estruturar um monitoramento eficiente para intervir antes da falha.
Leia também:
- Como monitorar moendas de cana sem parar a produção
- Árvore de ativos: como estruturar com Inteligência Artificial
- Como evitar contaminação de ativos na indústria alimentícia
O que é cavitação e por que ela é crítica em bombas de caldo
Cavitação é um fenômeno físico que ocorre quando a pressão local do fluido na entrada do impelidor cai abaixo da pressão de vapor do líquido. Nessa condição, pequenas bolhas de vapor se formam na sucção da bomba. Quando essas bolhas são arrastadas para regiões de pressão mais alta, dentro do impelidor, elas colapsam de forma abrupta.
Cada colapso de bolha gera um microimpacto de alta energia na superfície metálica do impelidor, com pressões que podem ultrapassar centenas de megapascais em escala localizada.
Repetido milhares de vezes por segundo, esse processo provoca a erosão progressiva das palhetas do impelidor, gerando crateras, perda de material e desequilíbrio crescente na rotação.
Em bombas de caldo, o risco é amplificado por alguns fatores específicos do processo:
- O fluido contém sólidos em suspensão, que intensificam o desgaste erosivo nas regiões já fragilizadas pelo colapso das bolhas.
- A temperatura elevada do caldo reduz a tensão superficial e favorece a formação de bolhas de vapor com menor queda de pressão.
- Variações de vazão ao longo do turno, comuns em plantas com processos não estacionários, alteram as condições de sucção e criam janelas frequentes de operação fora do ponto de projeto.
Sem a detecção precoce, a cavitação pode destruir o impelidor em semanas. Além disso, o desequilíbrio gerado pelo desgaste assimétrico aumenta a vibração radial e acelera o desgaste do selo mecânico. O resultado é uma falha múltipla que compromete tanto a bomba quanto a continuidade do processo.
Veja o caso da Uisa: como aumentar a disponibilidade de ativos na safra e entressafra.
Por que cavitação é difícil de detectar sem monitoramento contínuo de vibração
Nos estágios iniciais da cavitação, não há sintoma fácil de identificar. A bomba não faz barulho distinto, não apresenta vibração excessiva perceptível ao tato e não mostra queda imediata de pressão. O processo segue aparentemente normal.
A inspeção visual exige a parada da máquina e a abertura da bomba e, por isso, raramente acontece sem um indício de falha ou um motivo concreto.
Em operações contínuas, abrir uma bomba de caldo por suspeita é uma decisão que compete com a pressão da produção e que, sem evidência objetiva, dificilmente é aprovada.
A coleta pontual de vibração, realizada manualmente com coletores portáteis, pode capturar os sinais da cavitação, mas depende de dois fatores críticos: o timing da coleta e a capacidade de quem interpreta os dados.
Se a coleta acontece num momento em que o processo está estável, o sinal pode estar atenuado. E se o analista não reconhece a assinatura espectral da cavitação, o dado passa em branco.
O operador, por sua vez, só percebe a cavitação de forma clara quando a bomba já perde vazão ou pressão de forma perceptível. Nesse ponto, o dano ao impelidor costuma ser extenso.
A janela de intervenção entre a cavitação incipiente e a falha funcional pode ser muito curta, dependendo das condições do processo, e a inspeção periódica simplesmente não tem visibilidade o suficiente para capturá-la de forma consistente.
O monitoramento contínuo com sensor de vibração instalado no mancal resolve justamente esse problema. Ele cria um registro ininterrupto do comportamento da bomba, permitindo identificar a evolução do sinal ao longo do tempo, independentemente de quando o analista acessa o dado.
Como ler a assinatura vibratória da cavitação
Identificar a cavitação pelo espectro de vibração exige saber o que procurar e onde procurar. A assinatura da cavitação não se parece com as falhas mecânicas mais conhecidas e confundi-la com outro fenômeno leva a diagnósticos errados e a intervenções desnecessárias, ou à omissão de uma intervenção que era urgente.
Veja como identificar a cavitação:
O que o espectro mostra
A cavitação tem uma assinatura espectral característica, diferente das falhas mecânicas mais comuns. Enquanto o desbalanceamento gera um pico bem definido em 1xRPM e falhas de rolamento produzem frequências de defeito discretas, a cavitação se manifesta de outra forma no espectro.
O principal indicador é a elevação do piso de ruído em banda larga de alta frequência, fenômeno conhecido como broadband noise. Esse aumento difuso de energia, sem picos harmônicos definidos, ocorre porque o colapso das bolhas de vapor gera pulsos de impacto aleatórios, com energia distribuída em uma faixa ampla de frequências, tipicamente acima de 5 kHz.
Nos estágios iniciais da cavitação, o que se observa é justamente essa elevação do piso de ruído em alta frequência, sem necessariamente comprometer as amplitudes nas frequências mais baixas.
Por isso, quem monitora apenas as faixas de baixa frequência, onde estão as frequências de rotação e os harmônicos mecânicos, pode não detectar nada de anormal.
Em estágios mais avançados, quando o impelidor já apresenta erosão significativa, surgem picos aleatórios de impacto que se sobrepõem às frequências do impelidor. A Frequência de Passagem de Palheta (BPF, do inglês Blade Passing Frequency) pode apresentar modulação em amplitude, indicando que a perturbação está afetando o fluxo de forma cíclica.
O que o sensor de vibração precisa capturar
Para identificar cavitação de forma confiável, o sensor de vibração precisa ter algumas características técnicas específicas:
- Faixa de frequência adequada: o sensor deve ser capaz de capturar sinais acima de 10 kHz, idealmente acima de 20 kHz, para registrar a energia de alta frequência característica do colapso das bolhas.
- Resolução espectral suficiente para distinguir o aumento de piso broadband de um pico discreto associado a outra falha.
- Coleta contínua: esse ponto é determinante. A medição pontual semanal ou quinzenal pode facilmente perder a janela de evolução da cavitação, especialmente em processos com variações frequentes de vazão. Só o registro contínuo permite construir a tendência e identificar quando o piso de alta frequência começa a se elevar de forma progressiva.
O que diferencia cavitação de outras falhas no espectro
Saber o que é cavitação no espectro é tão importante quanto saber o que não é. As principais falhas mecânicas têm assinaturas distintas:
- Cavitação: broadband noise em alta frequência, sem harmônicas definidas, com possível modulação em BPF. Não é discreta, não é harmônica.
- Falhas de rolamento: frequências de defeito discretas, como BPFO (outer race), BPFI (inner race), BSF (ball spin) e FTF (fundamental train frequency), com harmônicas associadas. São picos identificáveis, não ruído de fundo.
- Desbalanceamento: pico dominante e bem definido em 1x RPM. A amplitude cresce proporcionalmente ao desequilíbrio de massa.
- Folga mecânica: série de harmônicas de rotação (1x, 2x, 3x) com piso elevado, mas sem o caráter broadband em alta frequência da cavitação.
Essa distinção é fundamental para evitar diagnósticos errados. Um analista que confunde o broadband da cavitação com um sinal de folga mecânica vai prescrever uma intervenção diferente, ou pior, nenhuma intervenção, até que a perda de vazão confirme o problema.

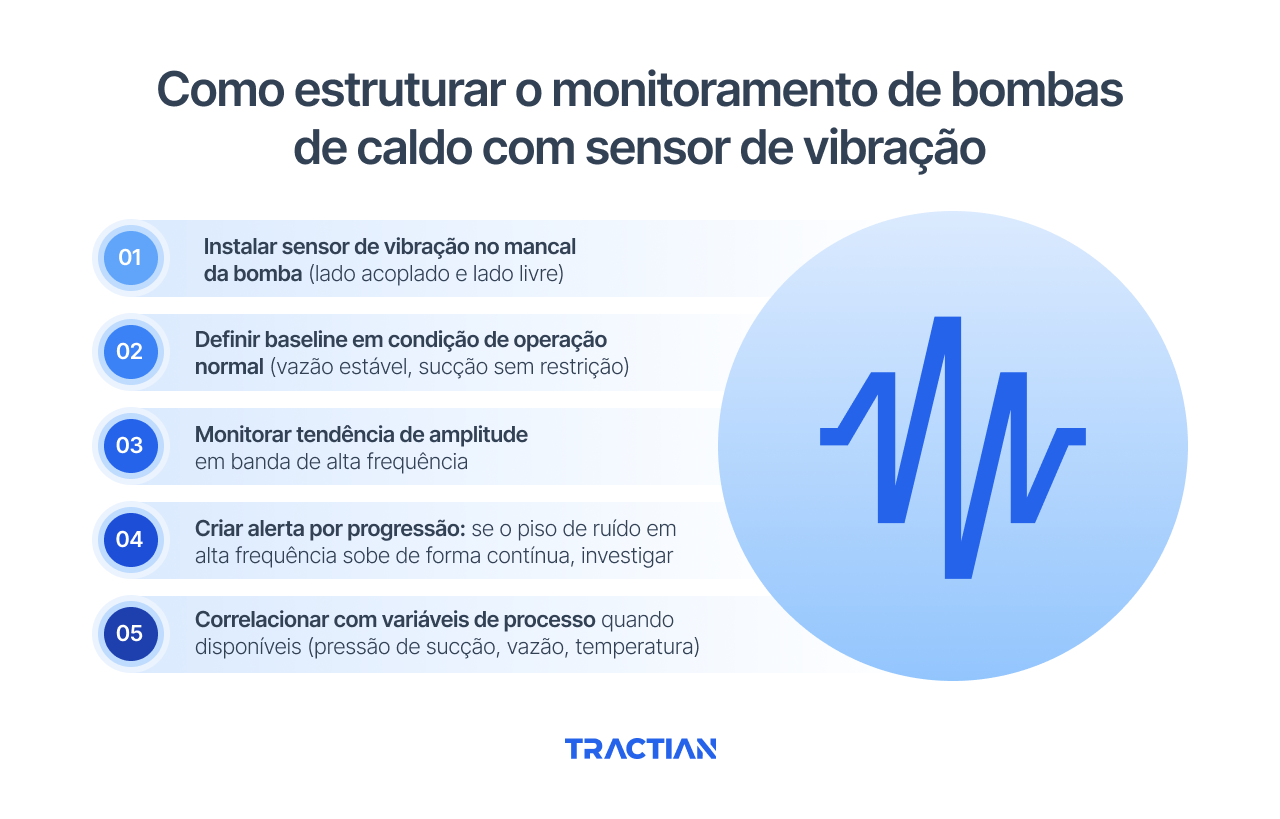

Como estruturar o monitoramento de bombas de caldo com sensor de vibração
Monitorar cavitação de forma eficaz depende de uma estrutura de monitoramento bem definida, com referências claras e critérios de alerta baseados na evolução do sinal ao longo do tempo.
O sensor de vibração deve ser instalado no mancal da bomba, preferencialmente em dois pontos: lado acoplado (próximo ao acoplamento com o motor) e lado livre (oposto ao acoplamento). Essa cobertura dupla permite identificar tanto o comportamento dinâmico do conjunto quanto a distribuição de cargas no eixo.
Antes de definir qualquer alerta, é necessário estabelecer um baseline em condição de operação normal: vazão estável dentro do ponto de projeto, pressão de sucção adequada e temperatura dentro da faixa esperada. Esse registro de referência é o que permite, no futuro, identificar desvios significativos com assertividade.
O monitoramento da tendência de amplitude em banda de alta frequência é o indicador mais sensível para a cavitação incipiente. A lógica de alerta mais robusta não é baseada em um valor absoluto de amplitude, mas em progressão. Se o piso de ruído em alta frequência sobe de forma contínua ao longo de dias ou semanas, isso indica que algo está mudando no comportamento da bomba e merece investigação.
Sempre que possível, é importante correlacionar o sinal de vibração com variáveis de processo disponíveis, como pressão de sucção, vazão e temperatura do fluido.
Essa correlação é o que permite distinguir se a elevação do sinal é causada por uma mudança de condição operacional, como redução de pressão de sucção por entupimento na linha, ou por um fenômeno físico interno à bomba. Sabendo disso, é possível orientar a ação corretiva de forma muito mais precisa.
Como a Tractian monitora cavitação em bombas de caldo
A solução de monitoramento de condição da Tractian foi desenvolvida para atender exatamente o tipo de desafio que a cavitação representa: um fenômeno de evolução contínua, com assinatura sutil nos estágios iniciais, que exige coleta ininterrupta e análise automatizada para ser detectado antes que o dano seja irreversível.
Os sensores são feitos para usinas sucroalcooleiras e funcionam assim: depois de instalados diretamente nos mancais da bomba, passam a coletar dados de vibração em alta frequência de forma contínua, criando um histórico denso do comportamento do equipamento.
Enquanto uma coleta offline fornece algumas dezenas de registros por ano, o monitoramento online acumula centenas de milhares de coletas no mesmo período, com uma resolução temporal que nenhuma rotina de inspeção manual consegue replicar.
A plataforma processa esses dados com algoritmos de inteligência artificial que aprendem o comportamento normal de cada bomba individualmente. Quando o piso de ruído em alta frequência começa a se elevar de forma progressiva, o sistema identifica o desvio em relação ao baseline específico daquele equipamento e gera um alerta com contexto técnico para o analista.
O time não precisa revisar espectros manualmente. O alerta é acionado automaticamente quando há evidência objetiva de mudança.
Os alertas gerados pela solução de monitoramento de condição da Tractian incluem orientações prescritivas sobre a natureza do desvio, o que ajuda o analista a correlacionar o sinal com as condições de processo e definir a ação mais adequada, seja uma investigação na linha de sucção, um ajuste operacional ou o agendamento de uma inspeção programada.
Para gestores de manutenção que administram plantas com múltiplas bombas de caldo, esse modelo representa uma mudança estrutural na forma de operar a manutenção preditiva.
Em vez de depender do timing das inspeções ou da disponibilidade da equipe, o monitoramento contínuo garante que nenhuma janela crítica de evolução passe sem ser registrada e analisada.
A cavitação não avisa quando vai destruir um impelidor. Mas ela deixa rastros no espectro de vibração desde os primeiros estágios. Com a infraestrutura certa de monitoramento, esses rastros se tornam o ponto de partida para uma intervenção precisa, programada e muito menos cara do que a substituição emergencial de um conjunto bomba-impelidor em plena operação.
