O sensor radial no mancal do motor da bomba mostra a vibração subindo há três dias. O axial, no mesmo ponto, está estável. O ultrassom não acusou nada. A equipe trava na mesma pergunta: o ativo está abrindo uma falha ou algum dado está mentindo?
Essa cena se repete em boa parte das plantas que monitoram mais de um sinal no mesmo ativo. A existência de divergência entre sinais não é uma exceção no monitoramento de vibração. É apenas o estado normal de um programa que coleta grandezas diferentes.
Dois sinais no mesmo rolamento raramente se movem em sincronia, porque medem propriedades físicas distintas. O erro mais comum é tratar essa divergência como ruído para tirar média ou esperar por um consenso entre sinais que talvez nunca chegue.
Este artigo separa sinais divergentes preocupantes daqueles que são normais no processo de monitoramento e ensina a cruzar dados de forma eficaz, para prever falhas com antecedência.
Leia também:
- Calculadora ROI: como montar a sua para manutenção industrial
- Tempo de parada na indústria: como evitar com IA
- Sensor de vibração e temperatura para manutenção: como escolher
Quando o sinal divergente exige ação imediata, e quando admite espera
A divergência de sinais não tem um padrão de tempo ideal de resposta. O que define a urgência é a combinação entre o tipo de ativo, a redundância disponível e quais sinais estão discordando.
Cinco cenários cobrem a maior parte dos casos que aparecem no chão de fábrica:
Divergência radial-axial em motor crítico: janela de dias
Quando a vibração radial sobe e a axial fica estável, ou o inverso, o vetor axial costuma ser o que merece atenção.
Energia axial crescente em 1x e 2x aponta com frequência para desalinhamento angular ou um problema de acoplamento e mancal que a leitura radial sozinha subestima. Em um motor crítico sem redundância, essa combinação não se sustenta por muito tempo e precisa de intervenção rápida.
A janela de ação é de dias. Confirme com análise de vibração por fase e programe a intervenção.
Divergência vibração-ultrassom em rolamento de redutor: ação planejada
O ultrassom sobe antes da vibração em falha incipiente de rolamento e em problema de lubrificação. O nível em dB cresce semanas antes de a frequência de defeito mostrar energia clara no espectro.
Vibração calma com ultrassom subindo em um mancal de redutor não significa que o sensor está captando errado. É o comportamento normal de um estágio precoce da curva PF. A divergência aqui é característica do próprio alerta antecipado.
Programe a lubrificação ou a troca, sem emergência.
Divergência entre mancais do mesmo eixo: investigação em campo antes de ação
Quando o mancal dianteiro e o traseiro do mesmo eixo discordam de forma acentuada, desconfie da medição antes de desconfiar da máquina.
Em boa parte desses casos, pode ser fixação frouxa do sensor, orientação errada do eixo de medição, ressonância local ou folga estrutural em um dos pés.
Uma verificação em campo, reapertar, recoletar e checar a base resolve antes de abrir uma ordem de serviço.
Divergência em ativo com redundância: usar a redundância como margem
Se o ativo opera em paralelo com uma unidade reserva ou irmã, a divergência te dá uma folga de planejamento que você não tem em uma linha crítica única.
Transfira carga, mantenha o ativo suspeito sob monitoramento mais apertado e programe a intervenção para a próxima parada planejada.
Divergência em ativo sem janela operacional: aumentar a cadência de coleta
Quando existe uma divergência, mas não existe janela de parada, a resposta não deve ser agir no escuro. Primeiro, examine com mais frequência.
Aumentar a coleta de uma a cada seis horas para uma a cada hora converte uma tendência difusa em uma inclinação clara.
E uma inclinação clara diz se você tem dias ou semanas até a próxima parada possível.

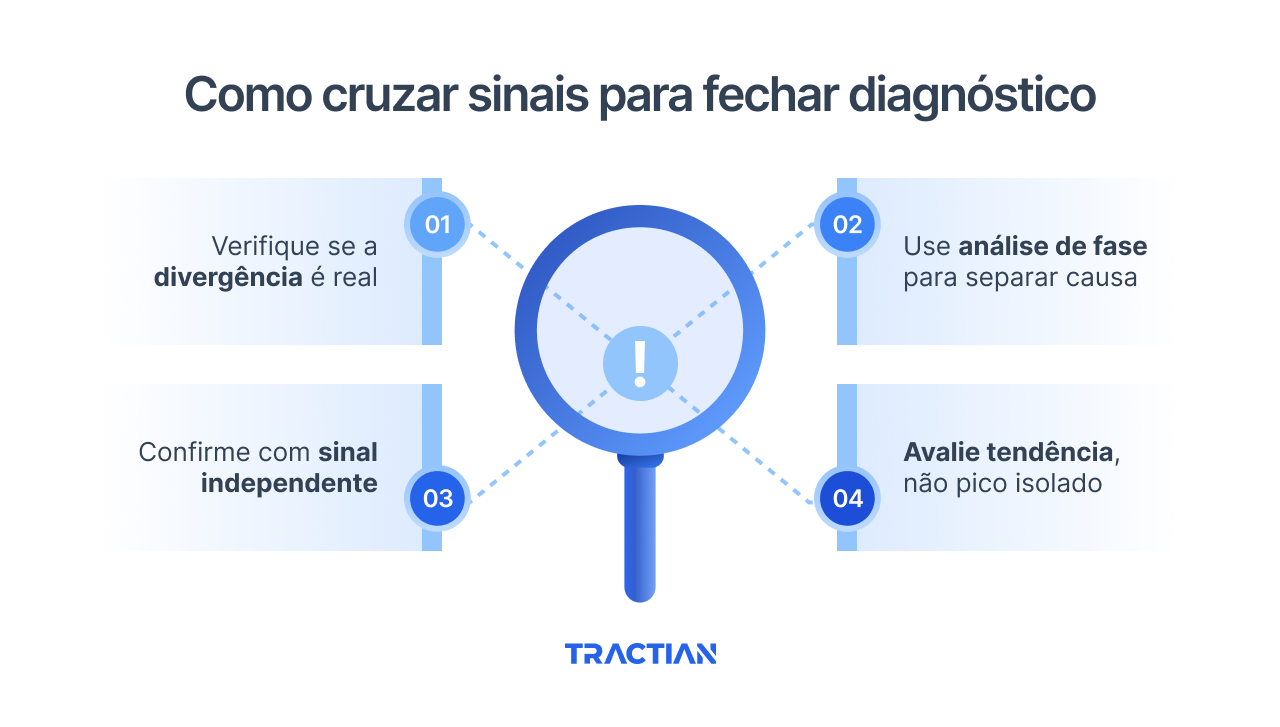

Como cruzar sinais para fechar diagnóstico
A triagem diz quanto tempo você tem. Fechar o diagnóstico é uma disciplina separada, e ela segue uma ordem:
1. Verifique se a divergência é real
Boa parte da divergência aparente é o mesmo evento visto por referências diferentes. Antes de tratar como falha, descarte a possibilidade de falha no artefato de instrumentação: fixação do sensor, orientação do eixo de medição, escala e unidade.
O caso mais comum aparece em ativo de rotação variável, onde um pico que parece ter sumido apenas se deslocou no espectro junto com o RPM. Sem o RPM do momento da coleta, você compara espectros incomparáveis e chama isso de divergência.
2. Use a análise de fase para separar a causa
Quando a amplitude sozinha é ambígua, a fase decide. Um 1x dominante no radial e no axial pode ser desbalanceamento ou desalinhamento angular, e a leitura de amplitude não separa os dois.
A relação de fase entre pontos resolve: o desbalanceamento mantém uma relação de fase consistente, enquanto desalinhamento e folga mostram padrões característicos. É a ferramenta mais subutilizada na hora de fechar um diagnóstico divergente.
3. Confirme com um sinal fisicamente independente
Se a vibração aponta para o rolamento, o ultrassom e a temperatura precisam contar a mesma história. Nível de ultrassom subindo e temperatura do mancal acompanhando reforçam a hipótese. Vibração isolada, com ultrassom e temperatura planos, pede cautela antes de programar troca.
Sinais que medem grandezas físicas diferentes, quando concordam, valem mais para a análise de causa raiz do que três medições da mesma grandeza.
4. Avalie a tendência, não o pico isolado
Uma leitura divergente pode levantar uma hipótese, mas o diagnóstico só pode ser dado com uma tendência.
A inclinação da curva ao longo de dias diz mais que o valor instantâneo, porque separa o transitório de operação, como uma mudança de carga ou uma partida, da degradação real.
Se ocorre apenas um pico isolado que não é sustentado por nenhuma tendência, provavelmente é um evento de processo, não uma falha de ativo.
O que viabiliza análise de sinal divergente em escala
Cruzar dois sinais em um ativo manualmente é viável. Fazer isso em centenas de ativos, de forma contínua e sem afogar a equipe em alarmes, depende de uma condição anterior: os dados precisam ter sido coletados de um jeito que os torne comparáveis.
Na prática, isso exige:
- Coleta sincronizada entre os sensores do mesmo ativo, para que a correlação entre pontos seja real e não a comparação de momentos operacionais diferentes.
- Vibração, ultrassom e temperatura no mesmo ponto de medição, sem retrabalho de instalação para cada grandeza.
- RPM real medido a cada coleta, para posicionar os picos no espectro dentro do contexto correto de rotação.
- Análise de fase disponível na própria coleta, sem depender de um coletor portátil separado para fechar o caso.
- Reconhecimento automatizado de padrão de divergência, com modelo treinado em ativos industriais reais, para que o sistema priorize o que de fato merece olho humano.
Como a Tractian sincroniza múltiplos sinais no monitoramento de vibração
Para diagnosticar se é uma falha ou uma divergência do processo, um redutor crítico ou um motor sem redundância precisam que os sinais comparados sejam lidos no mesmo ponto, no mesmo instante, e cruzados pelo mesmo modelo.
É isso que a solução de monitoramento de condição da Tractian entrega. O sensor combina vibração, ultrassom, campo magnético e temperatura em uma única cápsula. As quatro grandezas saem do mesmo ponto e do mesmo momento de coleta, então a correlação entre elas é real, não uma tentativa de alinhar leituras tiradas em horários diferentes. O magnetômetro mede o RPM real de operação de forma contínua, sem tacômetro externo, e ancora as frequências de referência ao regime do ativo a cada coleta.
A correlação cruzada entre sensores ataca o falso alarme na origem. Cada ponto de monitoramento se conecta a um ativo pai dentro de uma hierarquia, e o sistema valida uma falha confrontando o que cada sinal enxerga antes de gerar o alerta.
Quando a vibração sobe e nenhum outro sinal acompanha, isso entra na conta. A camada de detecção de falhas com IA faz a leitura de causa raiz com raciocínio contextual, e os casos de alto impacto chegam aos analistas certificados CAT da Tractian quando a equipe não tem analista interno. A integração nativa com o CMMS da Tractian fecha o ciclo, convertendo o diagnóstico em ordem de serviço sem retrabalho.
O retorno aparece rapidamente. A Vetorial, uma das maiores produtoras independentes de ferro-gusa do Brasil, já economizou mais de R$ 1.3 milhão, evitou 1.200 horas em ações corretivas e alcançou ROI aproximado de 600% com a parceria com a Tractian.
O sinal divergente que hoje trava a sua decisão é o mesmo que, lido do jeito certo, pode te entregar semanas de antecedência. Agende uma demonstração com um especialista da Tractian e veja como o monitoramento preditivo pode otimizar toda a sua operação.
FAQ
O que significa quando os sinais de vibração e ultrassom divergem no mesmo ativo?
A divergência entre vibração e ultrassom no mesmo ativo costuma indicar estágios diferentes da mesma falha, não uma contradição. O ultrassom captura atrito, impacto e turbulência em fase precoce, enquanto a vibração só mostra energia clara no espectro quando o defeito já evoluiu. O caminho é confirmar a tendência de cada sinal e a relação entre eles antes de concluir que há erro de leitura.
Sinal divergente sempre indica falha no ativo?
Não. Boa parte da divergência aparente vem de artefato de instrumentação ou de contexto operacional, não de degradação do ativo. Por isso, o primeiro passo é sempre verificar se a divergência é real, descartando essas causas, antes de tratar o caso como modo de falha e programar intervenção.
Como decidir se uma divergência de sinais exige parada imediata?
A urgência depende do ativo, da redundância e de quais sinais discordam. Divergência radial-axial crescente em motor crítico sem reserva pede ação em janela de dias. Divergência vibração-ultrassom em rolamento de redutor costuma admitir ação planejada em semanas. Já a divergência entre mancais do mesmo eixo pede investigação em campo antes de qualquer decisão, porque com frequência é problema de medição. Em ativo com redundância, a divergência vira margem de planejamento. Sem janela de parada, aumente a cadência de coleta para enxergar a inclinação da tendência.
Por que o RPM real importa para interpretar sinais divergentes no monitoramento de vibração?
O RPM real é o que ancora cada pico do espectro à frequência de defeito correta. As frequências características de falha em rolamento e engrenagem são calculadas a partir da rotação de operação, então qualquer variação de velocidade desloca esses picos. Sem o RPM medido no instante da coleta, dois espectros do mesmo ativo em rotações diferentes parecem divergir quando na verdade mostram o mesmo defeito em posições diferentes. Medir o RPM continuamente, por magnetômetro por exemplo, elimina essa falsa divergência e mantém o diagnóstico confiável em ativos de velocidade variável.
