Quando o disjuntor principal atua no meio do turno e a planta para, o time de manutenção corre para o painel, verifica o dispositivo que desarmou e reenergiza. Em boa parte dos casos, a operação volta em minutos. E é justamente essa velocidade de retomada que esconde o problema real: a proteção elétrica atuou porque a falha já estava instalada muito antes daquele instante.
A proteção elétrica industrial existe para conter o dano, não para preveni-lo. Quando o relé abre, o cabo já aqueceu, o isolamento já degradou, a fase já estava desequilibrada. O tempo entre o início da anomalia e a atuação do dispositivo costuma ser medido em semanas, e é exatamente nesse intervalo que o monitoramento contínuo trabalha.
Este artigo detalha os cinco modos de falha mais recorrentes em proteção elétrica industrial, o que sustenta cada um deles do ponto de vista técnico e como o monitoramento adequado permite intervir antes que o dispositivo de proteção precise atuar.
Leia também:
- Proteção elétrica industrial: o que é e como funciona
- Mecânica e manutenção industrial: como unir com monitoramento multimodal
- Benefícios do monitoramento de condição multissinal

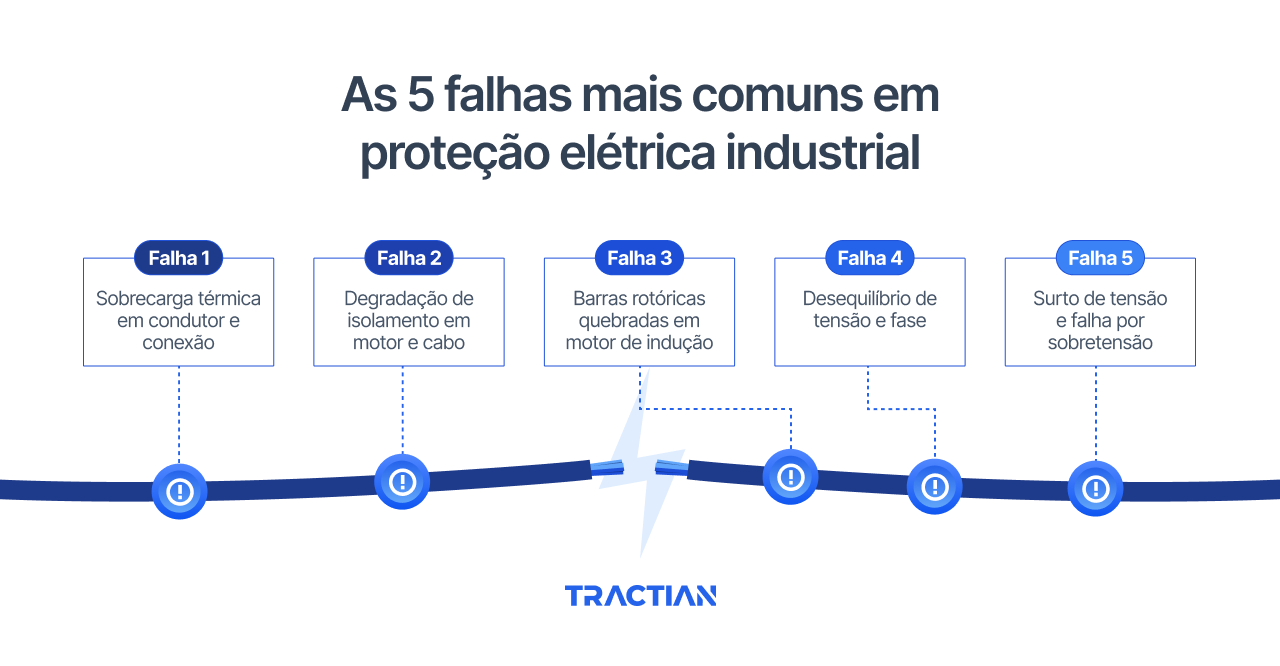

As 5 falhas mais comuns em proteção elétrica industrial
Antes de passar para cada falha, vale um enquadramento. Os cinco modos abaixo respondem pela maior parte dos eventos de desarme não planejado em plantas industriais brasileiras. Nenhum deles aparece do nada. Todos deixam rastro mensurável semanas antes da atuação da proteção.
Falha 1: sobrecarga térmica em condutor e conexão
A sobrecarga térmica é a falha mais silenciosa da lista. O cabo aquece, o parafuso do terminal afrouxa por dilatação repetida, o contato de contator perde área efetiva. Nada disso dispara alarme imediato, porque a corrente ainda está dentro do valor nominal. O que muda é a temperatura no ponto de contato.
Sem um sensor no ponto crítico, essa evolução só é percebida quando o dispositivo térmico atua ou, pior, quando a conexão funde. A queima do motor por sobreaquecimento e a falha do disjuntor por dano térmico acumulado quase sempre têm origem em um ponto de conexão que aqueceu por meses antes do evento final.
Como antecipar com monitoramento:
- Sensor de temperatura no barramento e nos pontos críticos do painel, com histórico contínuo.
- Termografia periódica como leitura complementar, principalmente em conexões parafusadas e disjuntores de retaguarda.
- Cruzamento com a corrente do circuito, para separar aquecimento por carga elevada de aquecimento por resistência crescente no contato.
Falha 2: degradação de isolamento em motor e cabo
O isolamento de bobinas e cabos degrada por ciclos térmicos, umidade, vibração mecânica e contaminação química. É um processo lento, que raramente aparece em inspeção visual e que dificilmente é detectado por medição pontual de megôhmetro entre paradas.
O sinal precoce está em outro lugar. Antes de romper, o isolamento gera pequenas descargas parciais que emitem energia em faixa ultrassônica, elevam a corrente de fuga e alteram a assinatura elétrica do motor. Quando esse conjunto de sinais é lido junto, a fase de deterioração é identificada muito antes de o motor entrar em curto entre espiras.
Como antecipar com monitoramento:
- Ultrassom em painel elétrico para detectar descarga parcial e efeito corona em barramentos e conexões de média tensão.
- Análise do espectro de corrente do motor, ou MCSA, para identificar assimetria progressiva nos enrolamentos.
- Cruzamento com temperatura da carcaça, que se eleva conforme a resistência entre espiras se altera.
Falha 3: barras rotóricas quebradas em motor de indução
Barra de rotor quebrada é uma falha típica de motor que sofre muitas partidas diretas, opera com carga variável ou trabalha em regime de alta temperatura. A trinca começa em uma barra, aumenta a assimetria do campo, transfere carga para as barras adjacentes e acelera a degradação. O motor continua girando, mas perde torque disponível, aquece mais e força o dispositivo de proteção a operar próximo ao limite.
O que muitas equipes não percebem é que a proteção térmica do motor, sozinha, não distingue essa falha de outras causas de aumento de corrente. O relé eventualmente atua, mas atua tarde e sem diagnóstico. Sem análise da assinatura elétrica, a barra quebrada aparece apenas quando o motor já perdeu rendimento de forma perceptível.
Como antecipar com monitoramento:
- MCSA, ou análise do espectro de corrente do estator, para identificar bandas laterais características em torno da frequência de alimentação.
- Vibração em correlação, que captura o desbalanceamento de campo pelo seu efeito mecânico.
- Cruzamento com vibração e RPM real, especialmente em motores acionados por inversor, onde a frequência de referência muda com o regime de operação.
Falha 4: desequilíbrio de tensão e fase
O desequilíbrio de tensão é um dos modos de falha mais subestimados da proteção elétrica industrial. Um desequilíbrio de 3,5% pode elevar as perdas do motor em até 20%, e valores acima de 5% já geram problemas operacionais imediatos, segundo dados da Eletrobrás. Mesmo desequilíbrios pequenos, entre 1% e 2%, aceleram a degradação do enrolamento ao longo do tempo sem que ninguém perceba.
O problema é que a maior parte dos sistemas de proteção só reage quando o desequilíbrio ultrapassa o limite configurado no relé, e esse limite costuma estar bem acima do valor onde a degradação começa. O motor queima, o disjuntor abre, e a análise pós-evento revela que o desequilíbrio de fase estava presente há semanas.
Como antecipar com monitoramento:
- Monitoramento contínuo de tensão e corrente nas três fases, com histórico que permita identificar tendência e não apenas o valor instantâneo.
- Cruzamento com a temperatura da carcaça do motor, que sobe de forma característica quando há desequilíbrio persistente.
Falha 5: surto de tensão e falha por sobretensão
Surto de tensão é o modo de falha mais imprevisível da lista, porque a maior parte dos eventos tem origem externa: descarga atmosférica, manobra na rede, chaveamento de banco capacitivo. O dano acontece em milissegundos e costuma queimar simultaneamente vários componentes, do dispositivo de proteção contra surto ao próprio motor.
O que o monitoramento pode antecipar aqui é diferente das outras falhas. Não se trata de prever o surto, mas de saber se o sistema de proteção está pronto para receber o próximo. Um DPS que já absorveu vários eventos perde capacidade de dissipação e, no evento seguinte, pode falhar em modo aberto sem sinalização visual. O para-raios ligado ao barramento pode estar com aterramento comprometido. E o histórico de eventos de tensão dá uma leitura clara de quão exposta a planta está.
Como antecipar com monitoramento:
- Verificação periódica dos DPS e para-raios, com inspeção termográfica e teste elétrico dentro do intervalo recomendado pelo fabricante.
- Histórico de eventos de tensão registrado pelo sistema de monitoramento, que revela a frequência e a magnitude dos transitórios que a planta absorve.

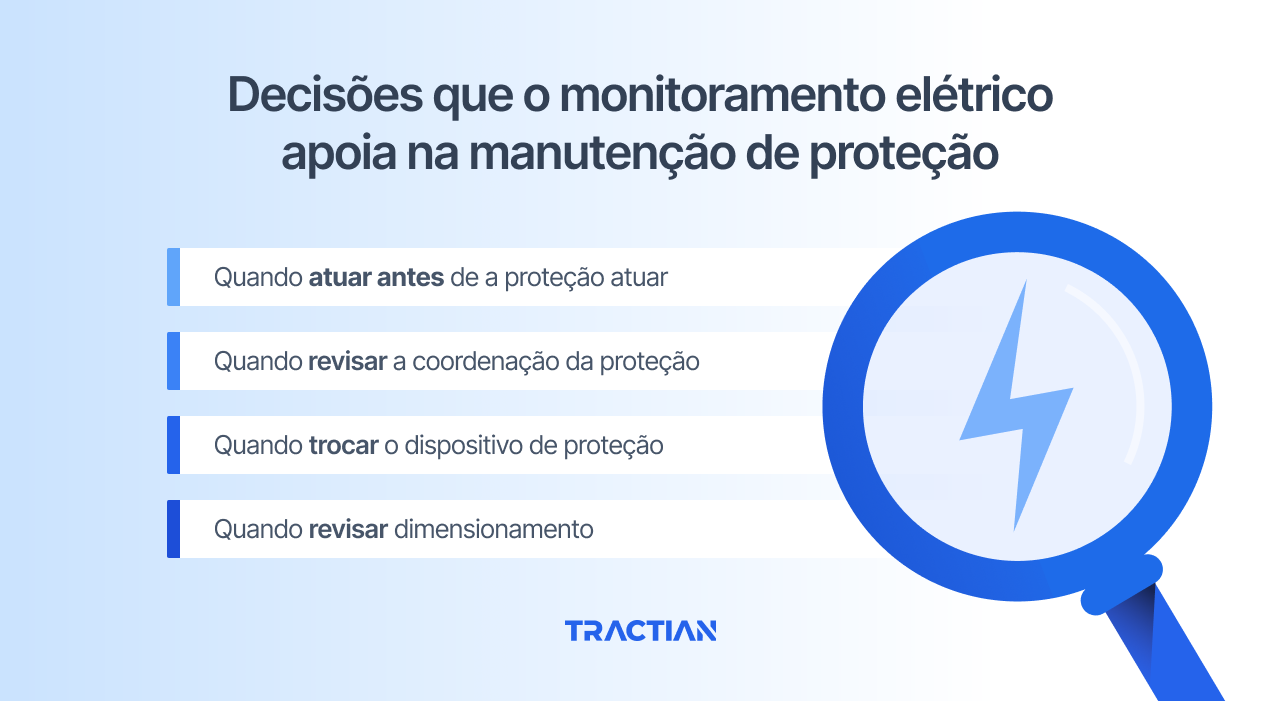

Decisões que o monitoramento elétrico apoia na manutenção de proteção
Cada uma das cinco falhas acima traz um dado. O que muda a operação é o que se faz com o dado. Um sistema de monitoramento contínuo bem estruturado apoia, na prática, quatro tipos de decisão que costumam depender de sensibilidade individual dos mantenedores.
Quando atuar antes de a proteção atuar. O objetivo do monitoramento elétrico não é substituir o relé, é intervir antes que o relé precise atuar. Uma tendência de crescimento de temperatura em um terminal de disjuntor por 15 dias é evidência suficiente para programar reaperto no próximo turno de baixa, sem esperar o desarme.
Quando revisar a coordenação da proteção. Falhas recorrentes em uma zona específica, atuações fora da curva esperada ou dispositivos que operam antes do que deveriam indicam que a coordenação seletiva precisa ser reestudada. O monitoramento contínuo revela o padrão que o registro manual raramente captura.
Quando trocar o dispositivo de proteção. Disjuntor, contator e relé têm vida útil finita, medida em número de operações sob carga. Um contator que já operou milhares de vezes sob corrente elevada tem contato desgastado, mesmo que ainda opere. O histórico de manobras e o perfil térmico ajudam a definir a troca antes da falha.
Quando revisar dimensionamento. Se a temperatura de um cabo se aproxima do limite térmico do isolamento durante os picos de operação, o problema não é do cabo, é do dimensionamento original. Corrigir isso na próxima parada programada é bem mais barato do que trocar o cabo depois da falha e ainda absorver o downtime.
Como a Tractian apoia a antecipação de falhas em proteção elétrica industrial
Nenhuma das cinco falhas descritas aparece em um único sinal. Sobrecarga térmica se revela em temperatura e corrente. Degradação de isolamento aparece em ultrassom, temperatura e assinatura elétrica. Barra quebrada aparece em corrente e vibração. Desequilíbrio de fase deixa marca em tensão e temperatura. Surto de tensão exige histórico de evento e inspeção de DPS.
Ler cada um desses sinais em silos separados é o que faz a manutenção elétrica seguir reativa, mesmo em plantas que investem em sensores.
A solução de monitoramento de condição da Tractian foi construída para fechar esse gap.
A plataforma combina, em uma mesma instalação, leitura de vibração, ultrassom, temperatura, campo magnético para RPM real, corrente e tensão nos painéis, unificando esses dados em uma visão única da saúde de cada ativo. O modelo de autodiagnóstico aprende a linha de base individual de cada motor, cabo e conexão, e identifica o desvio no estágio incipiente da curva P-F, semanas ou meses antes de o dispositivo de proteção precisar atuar.
Esse mesmo dado alimenta o CMMS da Tractian, que gera a ordem de serviço com prescrição técnica, prioridade e histórico do ativo já anexado.
O ponto de mudança está justamente no sistema multimodal. Ele não substitui o dispositivo de proteção, faz o trabalho que o dispositivo não consegue fazer: nomeia o modo de falha antes da atuação, indica onde intervir e quantifica o risco de deixar o ativo em operação até a próxima janela planejada.
Um exemplo prático desse modelo em campo é a Vetorial, do setor de mineração, que combinou gestão energética e monitoramento de condição com a Tractian e eliminou mais de 1.200 horas de manutenção corretiva no primeiro ciclo de implantação, com ROI de 600% sobre o investimento inicial. O que sustentou o resultado foi justamente a leitura cruzada dos sinais elétricos e mecânicos dos ativos críticos, que passou a antecipar as falhas antes de a proteção atuar.
A sua proteção elétrica é a última barreira, ou virou a primeira linha de detecção da sua planta?
Se o disjuntor da sua planta atua mais de uma vez por mês, você já sabe a resposta. Fale com um especialista da Tractian e veja como o monitoramento multimodal identifica a falha elétrica antes que o dispositivo de proteção precise fazer isso por você.
