O motor da extrusora bate 4,1 mm/s no turno da manhã e cai para 2,7 mm/s no turno da noite. O pico gordo do espectro também desloca: 24 Hz durante o dia, 19 Hz durante a madrugada. E começa a discussão no time de confiabilidade: é falha em evolução, é nova frequência entrando, ou é só o inversor rodando em setpoint diferente naquele turno?
Se o RPM não é lido no mesmo instante da vibração, essa pergunta não tem uma resposta limpa. O espectro fica ancorado numa frequência absoluta que perde referência a cada mudança de carga. E em ativo com inversor, a mudança de carga faz parte da operação normal.
O analista acaba precisando inferir a rotação do momento pelo que a operação acha que o CLP estava mandando naquela hora, o que já é o suficiente para atrasar o diagnóstico e inflar o backlog de investigação.
Quando o sensor entrega vibração e rotação sincronizadas no mesmo ponto físico, esse mesmo pico deixa de ser interpretado como erro e passa a ser lido dentro do contexto, com um diagnóstico confiável e que de fato ajuda a equipe, em vez de atrapalhar.
Neste artigo, você vai entender por que ler vibração e RPM juntos é importante em ativo variável, como o magnetômetro entrega essa referência em tempo real no mesmo corpo do sensor de vibração, e como fazer order tracking em um regime não estacionário sem depender de tacômetro externo.
Leia também:
- Como combinar Inteligência Artificial e Machine Learning na sua planta
- Sincronização de sensores industriais: como garantir o funcionamento com IA
- Como Prever Quebras de Máquinas na Indústria com sensores inteligentes

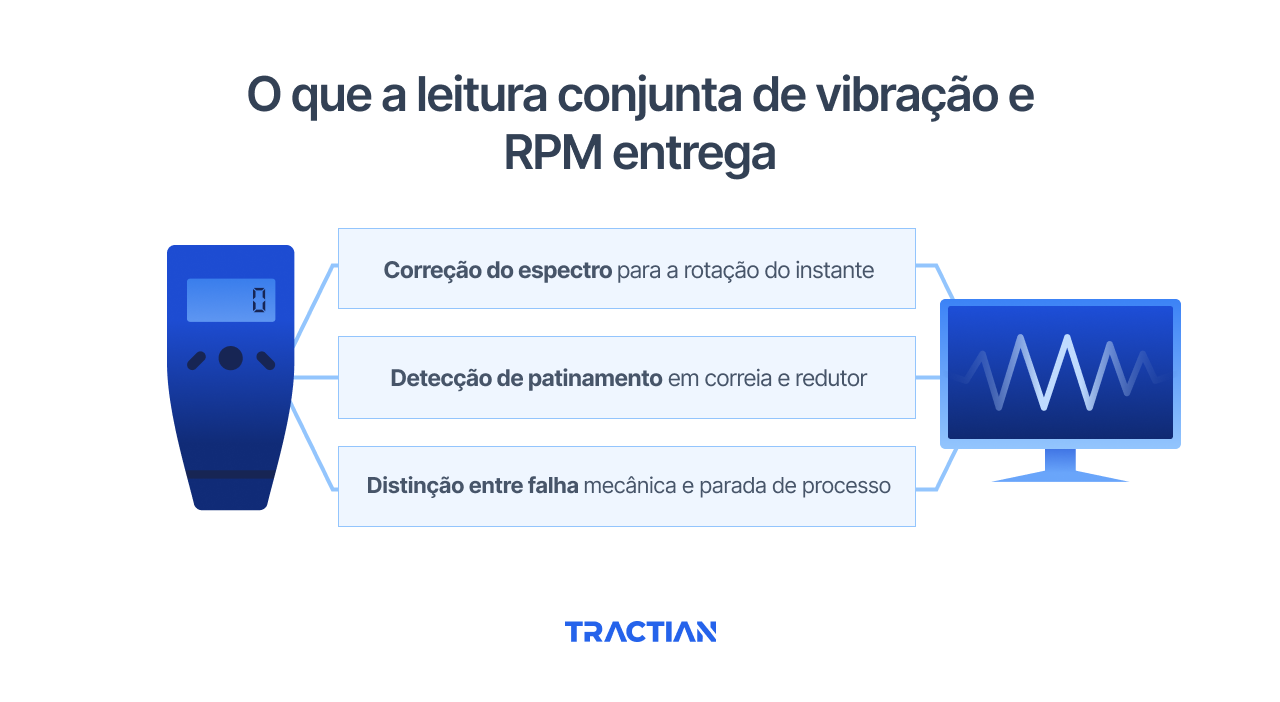

O que a leitura conjunta de vibração e RPM entrega
A vibração é um sinal rico em informações, mas o espectro só faz sentido em relação a uma rotação de referência. Sem essa referência atualizada em tempo real, três coisas ficam comprometidas em ativo variável: o diagnóstico do pico correto, a leitura de patinamento no trem cinemático e a distinção entre falha mecânica e parada de processo.
Correção do espectro para a rotação do instante
Em ativos de rotação fixa, o espectro absoluto funciona porque a referência é constante. O 1x da rotação está sempre no mesmo hertz. As harmônicas ficam ancoradas. BPFO, BPFI, BSF e FTF em rolamento se calculam uma vez e valem para o turno inteiro.
Só que ativos em velocidade variável quebram essa lógica. Se a rotação varia entre 800 e 1.800 RPM ao longo do dia, o mesmo defeito de rolamento aparece em frequências diferentes em cada captura, e o pico correspondente à 1x fica vagando pelo espectro.
O analista que abre o espectro sem saber a rotação daquele instante precisa deduzir de onde vem o pico, e essa dedução costuma vir do que a operação relatou, não de dados.
Com RPM lido em paralelo à vibração, o espectro passa a ser corrigido para a rotação do momento. O pico em 1x fica identificado sem ambiguidade e o rastreamento de amplitude por ordem vale ao longo de todo o turno. Assim, comparar dois espectros de dias diferentes deixa de exigir normalização manual e vira leitura direta.
Detecção de patinamento em correia e redutor
Imagine dois pontos de leitura no mesmo acionamento. Um sensor no motor, outro na caixa redutora. O motor gira em RPM comandado, e a caixa deveria entregar uma rotação de saída que, na relação de transmissão nominal, guarda proporção exata com a de entrada.
Quando começa a existir patinamento em alguma correia, folga avançada no acoplamento, ou desgaste crescente em engrenagem, essa relação deixa de bater. O RPM real do lado acionado diverge do esperado, mesmo em regime estável de operação. Essa divergência é o próprio sinal de falha e costuma aparecer antes de a assinatura de vibração ganhar amplitude clara no espectro.
Ler RPM em cada ponto do trem cinemático transforma o desvio de relação de transmissão em indicador direto de degradação mecânica.
Distinção entre falha mecânica e parada de processo
Quantas vezes por mês o seu programa dispara alerta de queda de amplitude e o técnico chega no ativo só para descobrir que o motor estava simplesmente desligado?
Uma amplitude que cai a zero pode ser a assinatura tanto de falha catastrófica quanto de parada por comando do CLP. Sem RPM em paralelo, o sistema não distingue as duas coisas e o time gasta tempo de ronda em falso positivo. E pior: quando o ativo volta a girar em setpoint reduzido, a amplitude sobe de novo e o alerta é descartado como ruído, o que treina o time a ignorar sinal legítimo mais adiante.
Com RPM medido em tempo real, todos os cenários ficam claros. Se a vibração cai e o RPM cai junto, é lido como registro de runtime, não alerta. Se a vibração cai mas o RPM se mantém, vira suspeita de perda de contato do sensor ou falha em desenvolvimento, e o alerta sobe na fila. Se a vibração sobe com RPM estável, é sinal de degradação real e o alerta chega já com essa qualificação embutida.

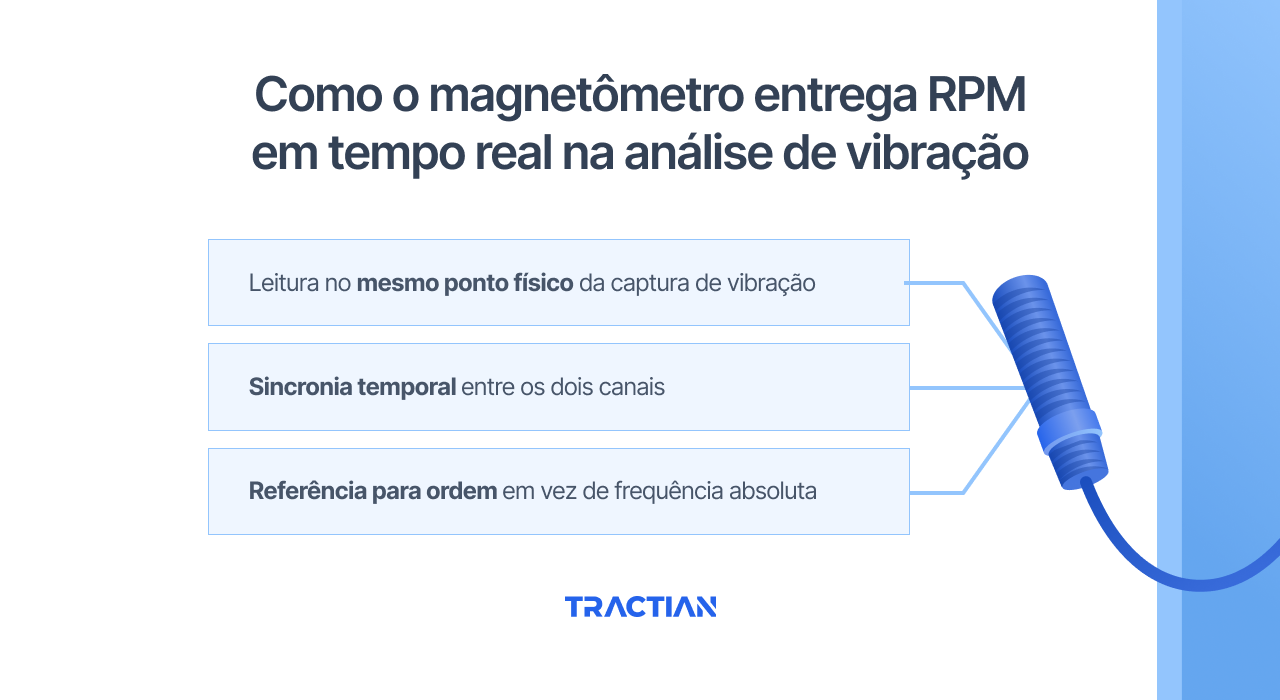

Como o magnetômetro entrega RPM em tempo real na análise de vibração
A leitura conjunta só funciona quando a fonte do RPM está no lugar certo, no tempo certo, e amarrada à rotação real do ativo. Um tacômetro externo instalado no eixo resolve o problema pontualmente, mas obriga uma intervenção mecânica em cada ponto de medição, e não escala para uma base com centenas de ativos.
Veja como o magnetômetro embarcado no mesmo corpo do sensor de vibração muda essa equação:
Leitura no mesmo ponto físico da captura de vibração
O motor de indução gira porque o campo magnético do estator induz corrente no rotor. Esse campo tem uma variação cíclica que carrega, na sua assinatura, a frequência de linha, os polos do motor e o escorregamento típico do regime de operação. Um magnetômetro colado na carcaça do motor lê justamente essa variação e converte em RPM em tempo real, sem precisar tocar no eixo.
Quando o mesmo corpo do sensor abriga o piezoelétrico da vibração e o magnetômetro do campo, os dois sinais são capturados a poucos centímetros um do outro. A rotação lida ali é a rotação daquele exato ponto físico, no exato instante da captura, sem depender de estimativa do CLP nem de rotação nominal do datasheet do motor.
Essa colocação física resolve o problema de escala. Um sensor por ponto de medição já entrega os dois canais amarrados, e o programa de confiabilidade ganha cobertura de RPM sem precisar dobrar o número de dispositivos nem puxar rede nova até cada acionamento.
Sincronia temporal entre os dois canais
A rotação registrada num relatório do CLP tem uma defasagem em relação à vibração capturada por um sensor autônomo. Cada canal tem seu relógio, sua taxa de amostragem, seu ciclo de envio. Amarrar os dois na plataforma de análise depois exige um alinhamento de timestamp que raramente casa no instante correto, e o erro típico de defasagem é suficiente para deslocar o pico da 1x em ativo variando rotação em rampa.
O sensor que carrega vibração e magnetômetro no mesmo dispositivo elimina essa etapa. Os dois canais compartilham o mesmo relógio, a mesma janela de captura e o mesmo evento de envio. Quando o espectro de vibração é gerado, o RPM que serve de referência é o RPM lido naquela mesma janela, com defasagem próxima de zero.
O efeito prático aparece principalmente em partida, parada e mudança de carga. É onde a rotação varia rápido e a defasagem entre canais destrói a validade do espectro.
Referência para ordem em vez de frequência absoluta
O analista experiente sabe que ler espectro em frequência absoluta é uma convenção herdada da época em que o RPM só se media pontualmente, no início da rota, e se assumia constante durante a captura. A prática segue viva por inércia, mas em ativo variável ela introduz ambiguidade a cada mudança de setpoint.
Quando o RPM chega junto do sinal de vibração, o eixo de frequência pode ser reescrito em ordens de rotação. O pico da 1x fica em ordem 1, a 2x em ordem 2 e o BPFO na sua ordem calculada, independente da rotação daquele instante. Assim, a comparação entre capturas de dias, turnos e ativos diferentes passa a valer sem normalização manual.
É essa mudança de referência que abre a porta para o order tracking em ativo variável.
Como fazer order tracking em ativo de velocidade variável?
O order tracking é o método que reescreve o sinal de vibração em função do ângulo de rotação do eixo, em vez do tempo cronológico. A ideia é simples de descrever e difícil de executar em campo: em vez de amostrar o sinal a cada intervalo de tempo fixo (por exemplo, a cada 15 microssegundos numa captura de 64 kHz), o sinal é amostrado a cada intervalo angular fixo (por exemplo, a cada 1 grau de rotação do eixo). Assim, o espectro resultante mostra amplitude por ordem, não por hertz.
O ganho é imediato para o programa de confiabilidade. Como o RPM varia durante a captura, o espectro convencional produzido em regime não estacionário sofre de spectral smearing: os picos ficam borrados, alargados, porque a mesma componente de rotação passa por várias frequências durante a janela de análise. O que seria um pico limpo em ativo estável vira uma banda gorda em ativo variável, e o rolamento com defeito precoce fica escondido dentro dessa banda.
Para executar o order tracking em campo, você precisa de três camadas operando ao mesmo tempo.
- Primeiro, um sensor com taxa de amostragem alta o bastante para cobrir a faixa de frequência do defeito na maior rotação do ativo. Vale procurar por especificações que atendam até 64 kHz, o que garante cobertura tanto para ativo rápido quanto para ativo lento.
- Segundo, RPM lido em tempo real, no mesmo ponto físico e com o mesmo clock da vibração, para o algoritmo saber a rotação instantânea em cada amostra da janela.
- E terceiro, o algoritmo de resample propriamente dito, que interpola o sinal do domínio do tempo para o domínio do ângulo.
Sem qualquer uma dessas três camadas, o order tracking em ativo variável não fecha. Se o sensor é rápido mas não tem RPM em tempo real, dá espectro borrado. Por outro lado, um RPM em tempo real sem sensor rápido perde a alta frequência dos defeitos precoces. E resample sem os dois anteriores é tentar fazer matemática avançada com dados pouco precisos.
Vale reconhecer que muitos programas maduros ainda operam com order tracking manual, feito no back-office pelo analista com dados de rotação puxados de outra fonte. Isso até funciona quando o volume de ativo variável é pequeno.
Já numa planta com dezenas ou centenas de acionamentos variados, esse fluxo manual vira o próprio gargalo do programa preditivo, e o que era uma técnica de precisão passa a ser um trabalho de bancada que ninguém consegue escalar.

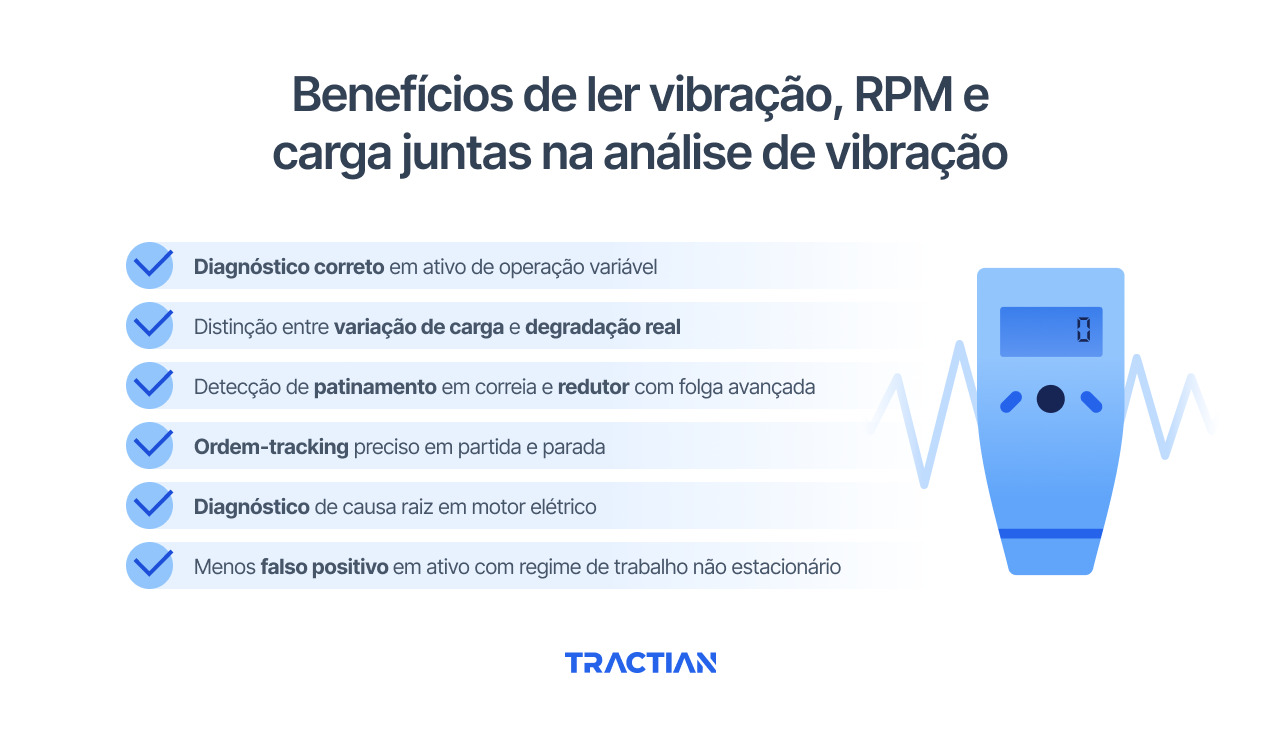

Benefícios de ler vibração, RPM e carga juntas na análise de vibração
A vibração conta o estado mecânico do ativo. O RPM diz a rotação em que esse estado foi medido. Já a carga elétrica do motor diz sob qual esforço elétrico o ativo estava operando naquela janela. Ler os três juntos muda o resultado do programa de confiabilidade em pelo menos seis frentes:
Diagnóstico correto em ativo de operação variável
O caso da extrusora com o pico deslocando entre 24 Hz e 19 Hz, do início desse artigo, se resolve aqui. Com a rotação e o consumo de corrente contextualizados na mesma janela, o mesmo pico deixa de disparar dois diagnósticos incompatíveis em turnos diferentes, e o analista para de gastar tempo reconciliando alertas que descrevem o mesmo ativo em setpoints distintos.
Distinção entre variação de carga e degradação real
Um motor que puxa mais corrente no turno da tarde apresenta amplitude de vibração maior do que no turno da manhã, mesmo sem qualquer degradação mecânica em curso. Isso porque a corrente adicional gera esforço adicional no rotor, e o esforço adicional se traduz em vibração.
Sem o dado elétrico amarrado à captura, essa variação vira alerta. Com a corrente contextualizada, o algoritmo compara amplitude na condição elétrica equivalente, e a subida real de vibração (aquela que persiste independentemente do consumo) fica isolada como sinal legítimo de defeito.
Detecção de patinamento em correia e redutor com folga avançada
O RPM lido em cada ponto do trem cinemático transforma o desvio da relação de transmissão em indicador direto de degradação. A carga elétrica fecha o quadro, porque o patinamento em correia costuma aparecer com mais clareza quando o motor está puxando corrente próxima do nominal, e passa despercebido quando o motor opera aliviado.
Order tracking preciso em partida e parada
O regime transitório é onde o espectro convencional mais falha, e onde a inspeção manual do analista mais consome tempo. Com vibração, RPM e corrente amostrados na mesma janela, a partida (onde a corrente de inrush chega a várias vezes a nominal) e a parada viram dados analisáveis.
Defeitos que só se manifestam em rampa (como folga em acoplamento, desbalanceamento em rotor de ventilador, ressonância em faixa específica) começam a ser capturados na rotina, sem precisar de teste dedicado.
Diagnóstico de causa raiz em motor elétrico
Quando a vibração sobe e o time precisa decidir se a origem é mecânica ou elétrica, o cruzamento com a corrente costuma dar a resposta. Se a vibração só cresce quando a corrente cresce, isso aponta para causa mecânica dependente de esforço, como desbalanceamento agravado ou folga em acoplamento.
Já a vibração que cresce independentemente da corrente, mas correlaciona com bandas laterais no espectro em torno da frequência de linha, aponta para origem elétrica: barra de rotor quebrada, excentricidade de entreferro, desequilíbrio de fases. É essa distinção que evita abrir o motor para inspeção mecânica quando o defeito estava no estator.
Menos falso positivo em ativo com regime de trabalho não estacionário
É a soma das cinco anteriores. Cada camada de contexto (rotação real, consumo de corrente, sincronia temporal) elimina uma classe de falso positivo. O que sobra na fila de investigação passa a ser sinal com alta probabilidade de virar OS legítima, e o time de confiabilidade recupera o tempo que hoje gasta filtrando ruído.
Como a plataforma da Tractian facilita sua análise de vibração e RPM
O ideal para reduzir falsos positivos em motores elétricos é ter monitoramento de vibração, RPM e carga elétrica capturados no mesmo ativo, com sincronia temporal entre os canais, corrigidos para ordem em vez de frequência absoluta. E é exatamente isso que a plataforma multimodal da Tractian entrega em campo.
O sensor instalado na carcaça do motor abriga um piezoelétrico para a vibração em alta frequência, um magnetômetro para a leitura de RPM em tempo real, e canais complementares de ultrassom e temperatura, todos compartilhando o mesmo clock e a mesma janela de captura.
A camada elétrica entra pelo painel, lendo tensão e corrente do motor de forma contínua e amarrando o consumo à assinatura de vibração do mesmo ativo. O order tracking passa a valer para o ativo variável na mesma cadência da captura de rotina, e a distinção entre origem mecânica e origem elétrica chega ao alerta já resolvida, sem hipóteses em aberto para o analista fechar em campo.
Sobre esse dado, opera a camada de inteligência artifical que a Tractian construiu no AI Center: modelos treinados em uma base de milhares de ativos industriais reais e validados fisicamente em bancada, em um centro de pesquisa próprio com dezenas de máquinas de simulação, antes de irem para a planta do cliente.
O alerta que chega ao engenheiro de confiabilidade traz a assinatura identificada, a ordem harmônica associada, o contexto de corrente no instante da captura e o procedimento sugerido em campo, tudo integrado ao CMMS existente para virar OS sem retrabalho de digitação.
Se a sua planta opera ativos com inversor ou motores em ponto crítico do processo e o programa preditivo ainda depende de análise manual no escritório para lidar com espectro em regime não estacionário, tem muito valor sendo desperdiçado na sua rotina. Vale falar com um especialista da Tractian para entender como diminuir o gasto com downtime não planejado na sua operação.
