Em uma planta de papel e celulose, o pátio de madeira parece o setor mais "bruto" da operação. É o lugar onde a matéria-prima chega como tora e sai como cavaco pronto para o cozimento.
Justamente por isso, é também o lugar onde a manutenção tende a operar em modo reativo com mais frequência. Se o picador quebra, a linha de fibras para, o cozimento fica sem alimentação e a planta inteira sente o efeito em algumas horas.
A boa notícia é que picadores e desfibradores dão sinal muito antes de quebrar, o que significa que é possível evitar uma falha catastrófica se a equipe de manutenção souber ler as pistas certas.
A fadiga em disco de facas, o desgaste progressivo em rolamento de mancal principal e a folga que se instala no chumbador não acontecem da noite para o dia. Acontecem ao longo de semanas, às vezes meses, com uma assinatura de vibração que qualquer sensor decente é capaz de capturar, desde que esteja preparado para o regime de operação desses ativos.
Este artigo mostra o que um sensor de vibração precisa ter para monitorar picador e desfibrador de forma efetiva, quais modos de falha aparecem primeiro no espectro e o que muda quando o sensor monitora vibração, ultrassom e temperatura.
Leia também:
- Sincronização de sensores industriais: como garantir o funcionamento com IA
- Como Prever Quebras de Máquinas na Indústria com sensores inteligentes
- IA na Manutenção Industrial: Como aumenta a precisão de sensores?
Por que picadores e desfibradores exigem monitoramento contínuo
O que diferencia esses ativos de um motor centrífugo comum é o tipo de esforço mecânico a que eles são submetidos. Não é uma carga constante e previsível. O movimento gera impacto e a carga é variável, o que abre espaço para interpretações erradas se o monitoramento não for feito da maneira certa.
Vamos entender cada fator:
Carga variável, impacto e fadiga em componentes
Cada tora que entra no picador gera um pulso de força na facada. A intensidade desse pulso depende da espécie, do teor de umidade, do diâmetro e da orientação da tora no momento do corte. Um lote de eucalipto verde com toras de bitola próxima gera um perfil de impacto relativamente previsível. Já um lote misto, com toras nodosas e umidade heterogênea, gera pulsos de amplitude bastante diferente entre si.
Esse regime de impacto se propaga por todo o conjunto rotativo. Os rolamentos do mancal principal absorvem cargas radiais e axiais, que oscilam de forma significativa em questão de segundos. As facas, fixadas ao disco rotor, sofrem fadiga por flexão a cada tora processada. E a estrutura de sustentação, incluindo base, chumbador e chapa de fundação, absorve as forças de reação que sobram.
No desfibrador, a lógica é semelhante, mas com energia distribuída de forma diferente. Os discos de refino operam com folga controlada entre placas, e qualquer variação nessa folga muda o esforço sobre os rolamentos de empuxo e sobre o eixo principal. A degradação típica é menos catastrófica que no picador, mas também menos visível a olho nu.
Consequência operacional da parada não planejada em papel e celulose
A fabricação de papel e celulose é um processo de produção contínua, sem paradas naturais entre etapas. Cozimento, lavagem, branqueamento e máquina de papel dependem de fluxo constante de fibra. Quando o picador para de forma não planejada, acontece um efeito cascata. Ele chega no pátio de cavacos, depois no digestor e por fim na produção final.
O custo dessa parada se acumula em várias camadas. Há o tempo de produção perdido, a mão de obra em regime emergencial, hora extra da equipe interna, mobilização de guindaste e andaime e, quando o rolamento não está no almoxarifado, deslocamento de peça em regime de urgência.
Isso sem contar o custo da própria peça, que em rolamento de mancal principal de picador raramente é baixo. E há a perda de matéria-prima em processo, quando a interrupção pega o cavaco no digestor ou a fibra em branqueamento com o licor circulando.
Além disso, a intervenção corretiva em um picador raramente é rápida. Substituir rolamento de mancal principal exige guindaste, andaime, acesso restrito e, com frequência, retirada de disco. Uma parada que começa "pequena" facilmente se estende por 24 ou 36 horas.

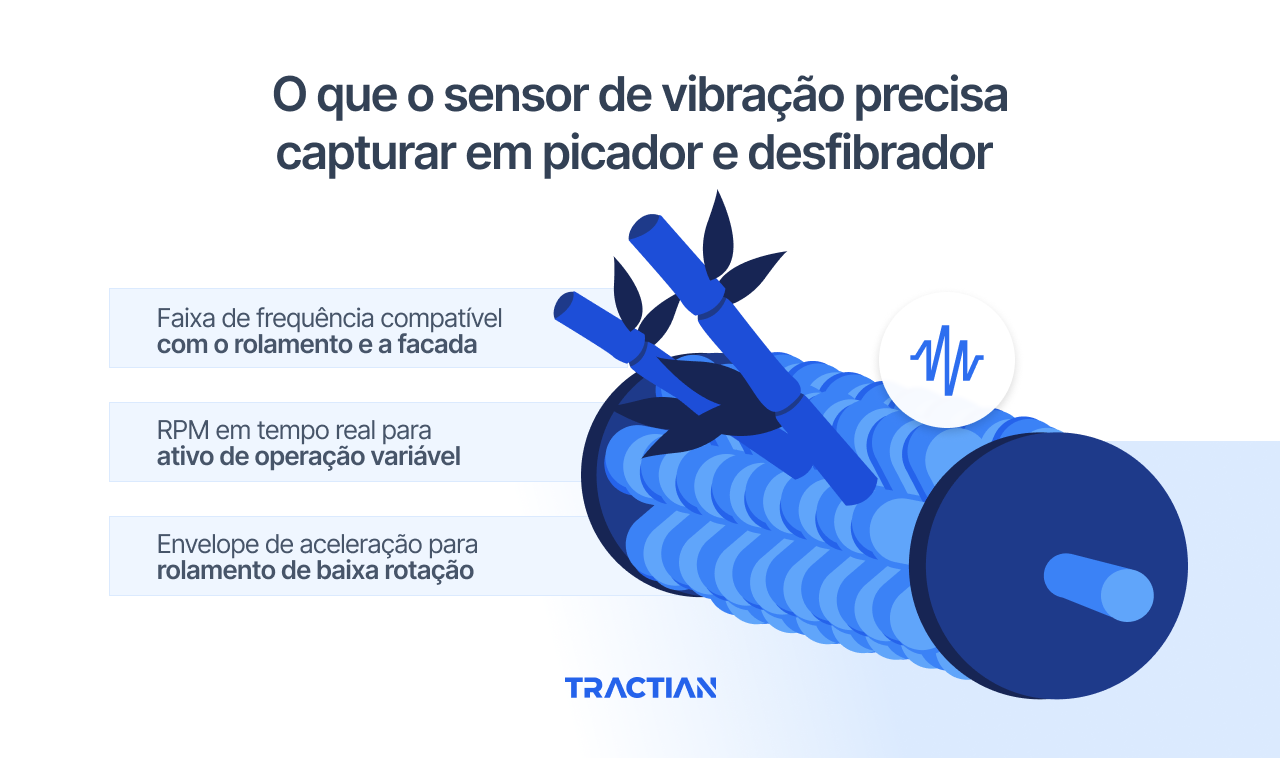

O que o sensor de vibração precisa capturar em picador e desfibrador
Nem todo sensor de vibração está preparado para esse tipo de ativo. Três características são inegociáveis:
Faixa de frequência compatível com o rolamento e a facada
O rolamento de mancal principal em picador industrial costuma ser de grande porte, com frequências características de defeito na faixa entre 30 Hz e algumas centenas de Hz, dependendo da geometria e do RPM de operação. Já a assinatura de impacto de faca com o cepo aparece em harmônicas da rotação do disco, tipicamente entre 5 Hz e algumas dezenas de Hz para os componentes principais, com energia distribuída em banda larga para os transientes.
Um sensor que corta em 1 kHz simplesmente não vê a parte alta do espectro onde os defeitos de rolamento nascem. Um sensor com boa resolução espectral deve ser capaz de captar até dezenas de kHz sem compressão de sinal, para cobrir tanto a faixa mecânica quanto a faixa de envelope onde os impactos de rolamento se manifestam em estágio incipiente.
RPM em tempo real para ativo de operação variável
Picadores e desfibradores raramente operam em RPM rigorosamente constante. Variações de alimentação, ajuste de produção e presença de inversor de frequência em alguns modelos fazem com que o RPM real oscile ao longo do turno.
Como as frequências de defeito de rolamento são proporcionais ao RPM, uma análise que usa RPM nominal em vez de RPM real erra a posição do pico no espectro. Sem RPM medido continuamente, o diagnóstico opera com pontos cegos.
Sensores com magnetômetro integrado resolvem esse ponto, medindo o RPM diretamente pelo campo magnético gerado pelo próprio conjunto rotativo, sem tacômetro externo. Para entender como essa medição ocorre, veja o artigo sobre sensores de vibração para ativos com velocidade variável e VFD.
Envelope de aceleração para rolamento de baixa rotação
Em desfibradores de segundo estágio ou em picadores com redução acentuada entre motor e disco, o eixo principal pode operar em rotação relativamente baixa, entre 300 e 900 RPM. Nessa faixa, a análise por espectro de velocidade perde sensibilidade para defeito de rolamento em estágio inicial. A energia do impacto é baixa demais para se destacar do ruído de fundo.
A técnica de envelope, ou demodulação, contorna essa limitação. Ela isola o conteúdo de alta frequência onde os impactos de defeito ressoam e demodula esse sinal para revelar as frequências características do rolamento. Um envelope bem configurado detecta o defeito semanas antes que ele apareça no espectro convencional.
Se o sensor não faz envelope de aceleração, ou faz sem resolução adequada, essa janela de antecipação simplesmente não existe.

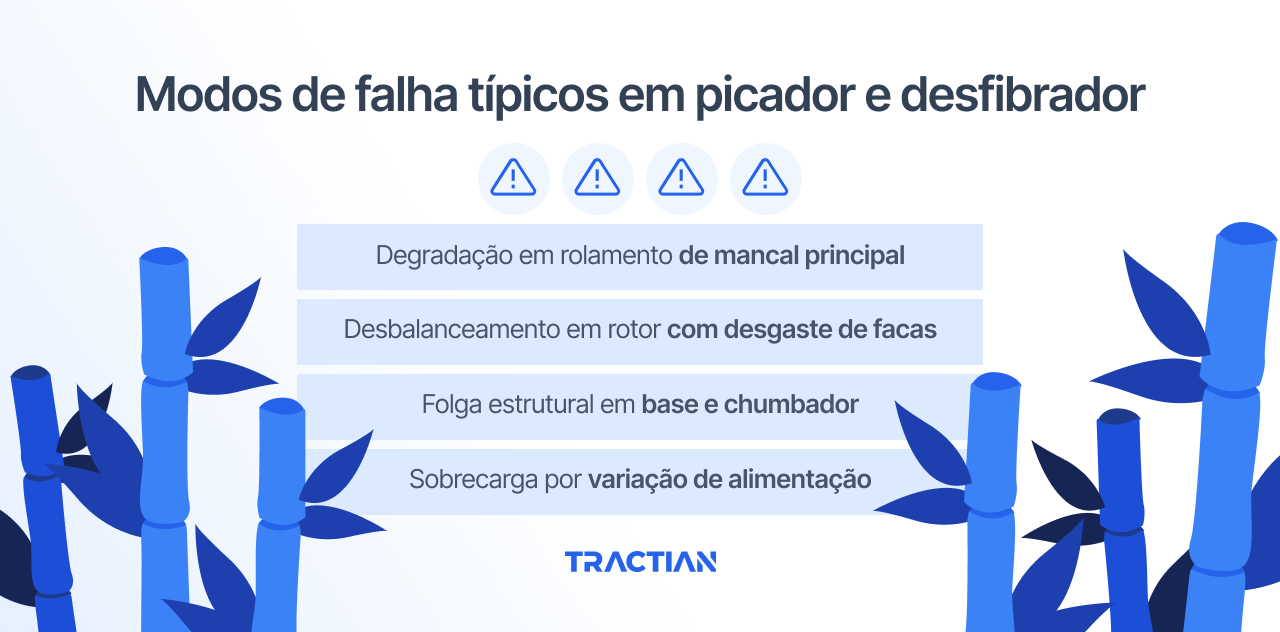

Modos de falha típicos em picador e desfibrador
Quatro modos de falha concentram a maior parte das paradas não planejadas nesses ativos. Cada um tem assinatura própria e pede uma leitura específica.
Vamos aos principais:
Degradação em rolamento de mancal principal
O rolamento do mancal principal é o componente mais monitorado por vibração. Ele suporta cargas radiais e axiais elevadas em regime de impacto, e qualquer degradação nele compromete o eixo, o disco e, eventualmente, a estrutura inteira.
O padrão típico começa com falha de lubrificação por contaminação ou intervalo inadequado. Nessa fase, o espectro de vibração ainda não mostra muita coisa, mas o envelope de alta frequência já registra elevação de amplitude.
Em seguida, aparecem os primeiros defeitos superficiais em pista externa, e a BPFO aparece com harmônicas moduladas. Sem intervenção, o defeito progride para pista interna e elementos rolantes, com bandas laterais em torno da BPFI e crescimento acelerado da amplitude em banda larga.
Desbalanceamento em rotor com desgaste de facas
As facas do picador se desgastam de forma assimétrica. Uma faca que passou por uma região com nó ou por tora com contaminação mineral perde massa mais rápido que as demais. Esse desgaste desigual gera desbalanceamento residual no disco, que se manifesta na frequência de rotação (1x RPM) com crescimento estável ao longo do tempo.
O sinal é relativamente fácil de identificar, mas exige contexto. Como o picador opera com carga variável, a amplitude em 1x RPM oscila naturalmente conforme muda a alimentação. Distinguir uma variação normal de um desbalanceamento depende deter um baseline segmentado por regime de operação e de análise de tendência ao longo de dias, não de leitura pontual.
Folga estrutural em base e chumbador
A folga estrutural é o modo de falha que aparece com mais frequência em picadores antigos ou com histórico de retrabalho na fundação. O ciclo de impacto na facada gera esforço de reação que solicita chumbador, chapa de base e argamassa.
Ao longo dos anos, esse esforço cíclico produz microfissuras na argamassa, folgas em parafuso de fixação e, em casos avançados, deslocamento visível da chapa de fundação.
No espectro, a folga estrutural aparece como harmônicas múltiplas de 1x RPM com energia distribuída em banda larga e comportamento direcional. O sinal costuma ser mais evidente na direção vertical, no ponto de medição próximo ao pé da máquina. Identificar a folga estrutural cedo evita que o desgaste do chumbador contamine o alinhamento do eixo e acabe comprometendo o rolamento adjacente, que passa a operar com carga desbalanceada por causa da fixação instável.
Sobrecarga por variação de alimentação
A alimentação irregular do picador, com toras de bitola muito variável ou entrada em rajada, gera picos de carga que ultrapassam o dimensionamento contínuo do ativo. Em rotor de desfibrador, o mesmo efeito aparece quando o teor de umidade do cavaco varia de forma brusca e a folga entre placas é ajustada com atraso.
A sobrecarga não é um modo de falha em si, mas acelera qualquer outro modo de falha. Ela aparece no monitoramento como aumento da amplitude RMS em janelas curtas, subida da temperatura de carcaça e, em casos sustentados, elevação simultânea da fricção medida por ultrassom. Reconhecer o padrão de sobrecarga permite corrigir a origem no pátio de madeira ou no controle de alimentação antes que o efeito chegue ao rolamento.
Combinação de sensor de vibração com ultrassom e temperatura
Só a vibração isolada conta uma parte da história. Em picadores e desfibradores, ela precisa de duas leituras complementares para cobrir a curva PF por inteiro.
Ultrassom para fricção incipiente em rolamento
O ultrassom industrial mede emissão acústica na faixa acima de 20 kHz, que é gerada por atrito em estágio inicial.
Um rolamento com filme lubrificante rompido emite ultrassom bem antes que o dano superficial apareça no espectro de vibração. Em rolamento de mancal principal de picador, isso costuma representar semanas de antecipação em relação à detecção convencional.
Nossa comparação entre sensor de ultrassom e vibração explica em detalhe por que essa cobertura em duas janelas mudou a régua do monitoramento preditivo.
Temperatura como confirmação de sobrecarga sustentada
A temperatura da carcaça sobe de forma previsível quando o ativo entra em sobrecarga sustentada. Isolada, a temperatura tem pouca precisão diagnóstica, porque muitos fatores a influenciam (temperatura ambiente, carga do processo, condição do lubrificante).
Mas combinada com vibração e ultrassom, ela vira uma confirmação valiosa. Se a vibração está estável, o ultrassom está estável e a temperatura sobe, o problema quase sempre é térmico ou de processo, não mecânico. Se os três sobem juntos, o alerta ganha peso e a intervenção pode ser priorizada.
RPM para separar variação de carga de degradação real
O RPM em tempo real é o que amarra as três leituras em um diagnóstico coerente. Em regimes de operação variável, uma elevação de vibração pode significar defeito nascente ou pode significar simplesmente que o ativo mudou de faixa de operação. Sem RPM ancorado, a distinção fica no chute. Com RPM medido a cada janela de análise, o sistema compara a amplitude atual com o baseline específico daquela faixa e sabe se o desvio é real ou aparente.
Monitore seus picadores e desfibradores com a plataforma multimodal da Tractian
O picador e o desfibrador não são ativos que aceitam um sensor genérico com threshold fixo. Eles operam em impacto, com carga variável e em regime que se ajusta ao pátio de madeira do dia. Monitorar esses ativos exige uma plataforma que trate o dado dentro do contexto do ativo, não como número solto.
A solução de monitoramento de condição da Tractian combina, em uma cápsula única instalada no ponto de medição, vibração de alta resolução até 64 kHz sem compressão, ultrassom contínuo acima de 20 kHz, temperatura de carcaça e magnetômetro embarcado para leitura de RPM em tempo real. Ou seja, os quatro sinais que picador e desfibrador exigem chegam da mesma origem, sincronizados na mesma janela temporal, sem depender de rota manual paralela.
Uma inteligência artificial aprende a linha de base individual de cada ativo, segmenta o comportamento por faixa de RPM e classifica os desvios por severidade e por modo de falha provável.
O alerta chega com o diagnóstico mais provável e com a janela recomendada de intervenção. A equipe deixa de perder tempo investigando sintoma e passa a executar ação.
As variações do processo de trabalho do picador e do desfibrador não precisam ser um obstáculo para a sua equipe de manutenção. A Tractian sabe usar a seu favor todas as informações que a máquina já te dá, mas você não consegue ouvir.
