Quando o programa de manutenção amadurece, pensar em monitoramento começa a fazer cada vez mais sentido. Mas qual tipo de monitoramento é o ideal? Com orçamento limitado e uma lista longa de ativos críticos, faz mais sentido investir em sensor de vibração ou em sensor de ultrassom industrial?
Cada tecnologia captura um fenômeno físico diferente e, por isso mesmo, cobre um momento diferente da evolução de uma falha. Entender essa diferença é essencial para tomar a decisão certa.
Neste artigo, você vai entender o que cada sensor mede, onde cada um se destaca, em que ponto os dois se sobrepõem e por que as indústrias mais maduras, no Brasil e no exterior, já operam com os dois integrados no mesmo ativo.
Leia também:
- Vale a Pena Investir em Manutenção Preditiva com IA?
- Mecânica e manutenção industrial: como unir com monitoramento multimodal
- Benefícios do monitoramento de condição multissinal
O que o sensor de ultrassom industrial captura
O sensor de ultrassom industrial mede a emissão acústica em alta frequência, tipicamente entre 20 kHz e 100 kHz (algumas soluções vão até 200 kHz). Essa frequência está acima da faixa audível pelo ouvido humano e bem acima do espectro em que a análise de vibração convencional trabalha.
Esse sinal é resultado de pequenos fenômenos de superfície e de interface que podem indicar falha: atrito entre asperidades metálicas, turbulência em vazamento de gás ou fluido, colapso de bolhas em cavitação ou descargas elétricas parciais em isolamento, para citar alguns casos.
O ponto central por trás da decisão de capturar ultrassom é que ele aparece antes da vibração em toda falha cuja física começa por perda de filme lubrificante, atrito incipiente, turbulência ou descarga elétrica. Por exemplo, um rolamento que perde lubrificação começa a emitir energia ultrassônica muito antes de as pistas apresentarem desgaste suficiente para mudar o espectro vibratório.
A técnica também pode operar com o ativo parado em alguns cenários, como inspeção de descarga parcial em painel elétrico energizado ou verificação de vazamento em válvula fechada. Isso amplia bastante a janela de aplicação em plantas com muitos ativos elétricos ou pneumáticos.
O que o sensor de vibração captura
O sensor de vibração mede aceleração, velocidade e deslocamento da carcaça do ativo, tipicamente entre 0 Hz e 10 kHz nos acelerômetros industriais mais usados, com alguns modelos avançados chegando a 64 kHz de amostragem.
O sinal reflete o comportamento dinâmico do conjunto rotativo, ou seja, como a massa desbalanceada empurra o eixo, como o desalinhamento gera forças radiais e axiais, como o defeito na pista de rolamento gera impactos calculáveis a partir da geometria e da rotação.
Não à toa, essa é a técnica mais consolidada da manutenção preditiva. Quando o modo de falha envolve desbalanceamento, desalinhamento, folga estrutural, defeito de rolamento em estágio avançado ou defeito de engrenamento em redutor, a vibração entrega o diagnóstico com um nível de detalhe que nenhuma outra técnica alcança sozinha.
A limitação começa quando o ativo opera em baixa rotação ou quando o modo de falha é dominado por fenômenos de superfície. Nessas condições, a energia mecânica gerada pelo defeito é baixa demais para se destacar do ruído de fundo, e a análise vibratória perde sensibilidade justamente onde o ultrassom se destaca.

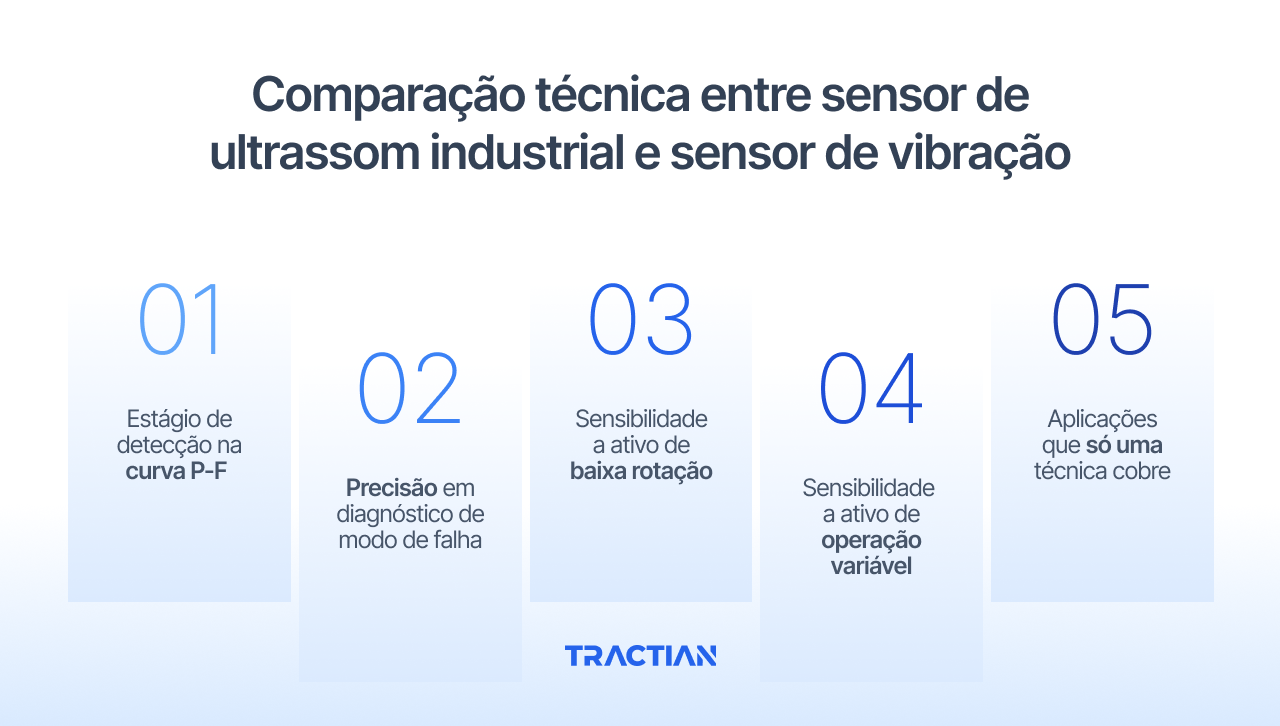

Comparação técnica entre sensor de ultrassom industrial e sensor de vibração
Uma comparação útil entre ultrassom e vibração vai além de saber qual detecta antes e deve avaliar alguns quesitos técnicos.
Esses quatro fatores devem ser levados em consideração:
Estágio de detecção na curva P-F
A curva P-F descreve o intervalo entre o ponto em que a falha se torna detectável e o ponto em que ela vira falha funcional.
O ultrassom industrial atua na região mais próxima ao ponto P, quando a única evidência física do problema é atrito, turbulência ou descarga incipiente.
A vibração entra em cena algumas semanas depois, quando o defeito já produziu mudança dinâmica mensurável no conjunto rotativo. A temperatura entra ainda mais tarde, próxima ao ponto F, quando o problema já consome energia suficiente para elevar a temperatura da carcaça.
Programas que dependem só de vibração operam a partir de um ponto adiantado da curva sem perceber. A janela de decisão existe, mas é menor do que poderia ser.
Precisão em diagnóstico de modo de falha
A vibração vence com folga na comparação da precisão diagnóstica para falhas mecânicas estruturadas. Um pico em 1×RPM aponta para desbalanceamento, harmônicas em 2×RPM sugerem desalinhamento, bandas laterais em torno da frequência de defeito de pista externa (BPFO) identificam o componente comprometido. O espectro traduz a assinatura mecânica em causa raiz reconhecível.
O ultrassom, por outro lado, tem excelente sensibilidade, mas baixa especificidade. O sinal indica que existe atrito ou turbulência anormal, mas não separa com precisão se a origem é sublubrificação, sobrelubrificação, contaminação ou desgaste inicial da pista. Costuma servir de gatilho para investigação, não de diagnóstico fechado.
Sensibilidade a ativo de baixa rotação
Rolamentos em ativos de baixa rotação, como redutor de moinho, ponte rolante ou agitador, geram muito pouca energia vibratória mesmo com defeito significativo. Em termos físicos, a força de impacto ao passar sobre um defeito é proporcional ao quadrado da velocidade, então em 30 RPM a assinatura mecânica é muito menor e mais difícil de detectar do que seria em 1800 RPM.
O ultrassom não sofre da mesma limitação. O atrito na interface entre o elemento rolante e a pista independe da velocidade rotacional em amplitude e muda apenas a frequência de ocorrência dos eventos. Um rolamento com filme lubrificante rompido emite ultrassom em 30 RPM com intensidade comparável à emitida em 1800 RPM.
Por isso, em ativos de rotação abaixo de 100 RPM, o ultrassom costuma ser a única técnica que realmente enxerga problemas em estágio inicial.
Sensibilidade a ativo de operação variável
Ativos com inversor de frequência apresentam um espectro vibratório que se desloca junto com o RPM, o que exige que o sensor tenha baseline dinâmico e sincronia com a rotação real para não gerar falso positivo em rotação alta e falso negativo em rotação baixa.
O ultrassom não depende do RPM da mesma forma. A emissão acústica reflete a condição da interface, que se comporta da mesma forma se o ativo está em 30 Hz ou em 55 Hz. Isso torna o ultrassom uma referência estável em plantas com muitos ativos operados por VFD, como compressores de parafuso, bombas dosadoras e sistemas HVAC industriais.
Aplicações que só uma técnica cobre
Alguns modos de falha simplesmente não deixam assinatura na outra tecnologia. Vazamento em rede de ar comprimido não gera vibração perceptível. Descarga parcial em painel elétrico não aparece no espectro vibratório. Cavitação incipiente em bomba centrífuga aparece no ultrassom antes de produzir vibração mensurável. Por outro lado, desbalanceamento residual no ventilador, folga na base do motor e defeito de engrenamento no redutor não emitem ultrassom significativo até o estágio muito avançado.
Existe uma série de falhas que só uma das técnicas detecta. Em muitos casos, escolher uma delas em detrimento da outra significa aceitar pontos cegos em parte da planta.

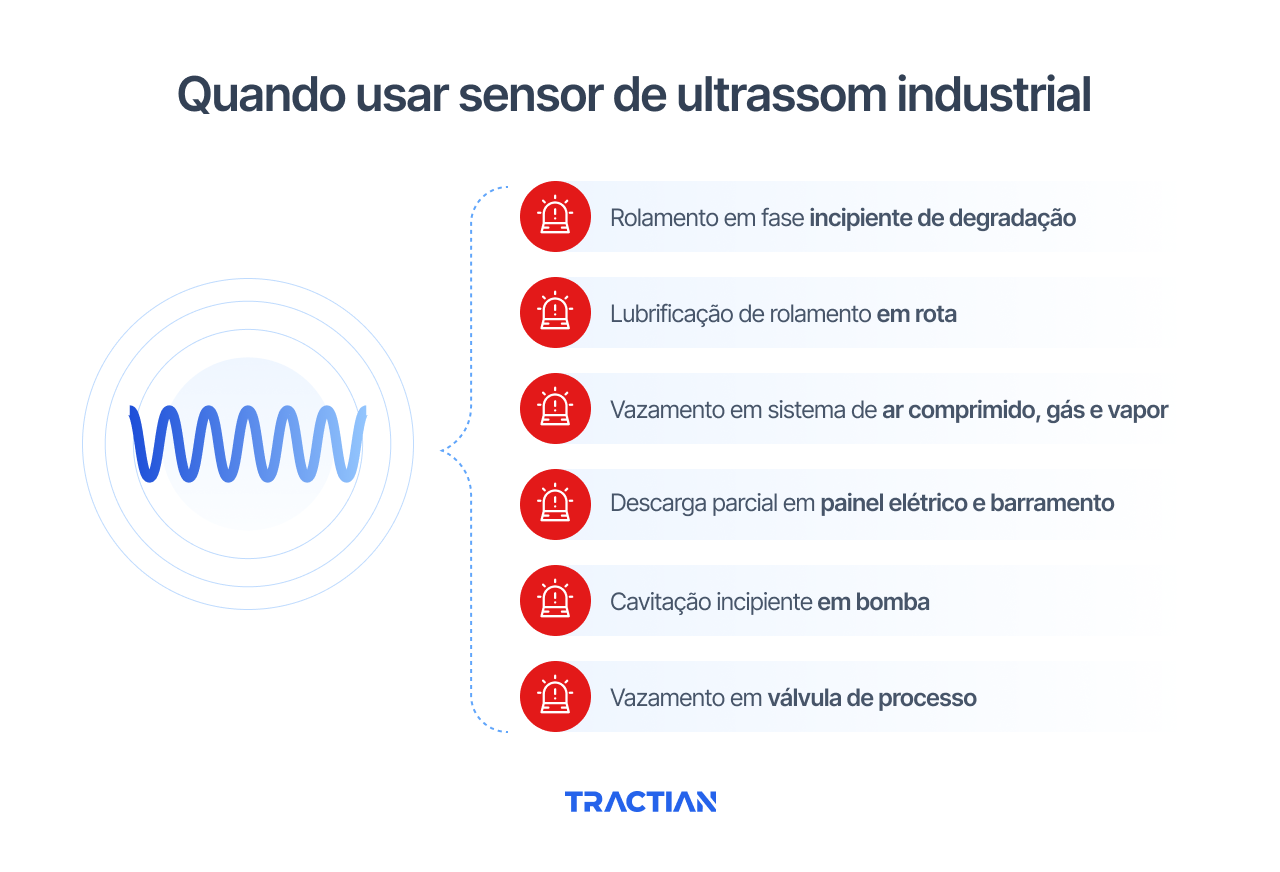

Quando usar sensor de ultrassom industrial
Fora do contexto comparativo, há uma lista de aplicações em que o ultrassom se estabeleceu como técnica preferencial, seja por sensibilidade única, seja por eficiência de custo.
Rolamento em fase incipiente de degradação
É o caso mais reconhecido. A subida gradual do nível de ultrassom em um mancal indica que o contato metal-metal começou a aumentar, mas de forma ainda reversível com a relubrificação correta. Detectar cedo define se a solução é reengraxar uma vez ou trocar o rolamento numa parada programada seis meses depois.
Lubrificação de rolamento em rota
A relubrificação de rolamentos, que antes era feita com base em um calendário fixo, com o ultrassom contínuo pode ser uma decisão baseada em evidência.
Um mancal com nível estável e baixo no ultrassom está com filme adequado, um mancal com nível subindo indica que o filme está fino e um mancal com nível alto e instável após reengraxe indica excesso de graxa. Isso reduz o consumo de lubrificante e prolonga a vida útil do rolamento.
Vazamento em sistema de ar comprimido, gás e vapor
Vazamentos geram ruído ultrassônico contínuo mesmo sem queda perceptível de pressão. Em plantas grandes, a economia energética do rastreamento por ultrassom costuma pagar o programa inteiro em pouco tempo, com redução de perda energética na ordem de 20 a 30% na rede pneumática.
Descarga parcial em painel elétrico e barramento
Corona, tracking e microarcos geram emissão ultrassônica antes de qualquer sinal térmico ou de proteção. Em subestações de média e alta tensão, essa é frequentemente a única forma de identificar degradação de isolamento antes da falha catastrófica.
Cavitação incipiente em bomba
O colapso das bolhas próximo ao impelidor gera ondas de alta frequência que aparecem em ultrassom antes do dano ao impelidor se manifestar como perda de eficiência hidráulica ou como banda larga elevada no espectro de vibração da bomba.
Vazamento em válvula de processo
Válvula supostamente fechada que apresenta passagem interna gera turbulência ultrassônica característica. Em planta química, refinaria e siderurgia, isso permite identificar perda de contenção sem parar o processo.

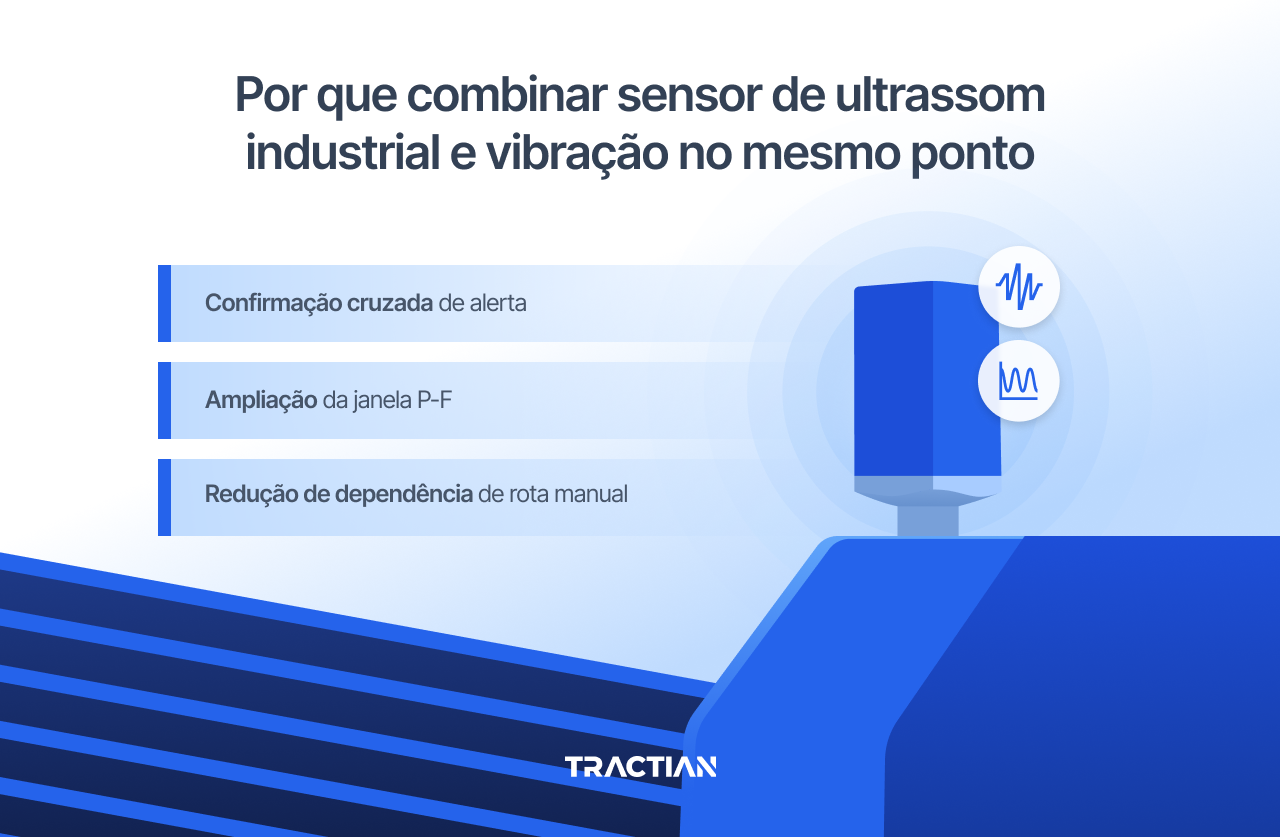

Por que combinar sensor de ultrassom industrial e vibração no mesmo ponto
A prática consolidada em programas maduros não é escolher entre as duas técnicas, e sim colocar as duas no mesmo ponto de medição. Três razões técnicas sustentam essa escolha:
Confirmação cruzada de alerta
Um pico de 1×RPM elevado pode ser desbalanceamento mecânico, mas também pode ser carregamento desigual induzido por cavitação.
Quando ultrassom e vibração leem o mesmo ponto ao mesmo tempo, a correlação separa uma coisa da outra em minutos, em vez de deixar a decisão para inspeção presencial dias depois. Isso reduz falsos positivos, que são uma das principais causas de erosão de confiança no programa preditivo.
Ampliação da janela P-F
Com ultrassom cobrindo a região próxima a P e vibração cobrindo a região intermediária, a janela total de detecção se amplia. Em modos de falha típicos como fricção em rolamento, cavitação em bomba ou corrente de eixo em motor com VFD, a antecipação passa de dias para semanas ou meses.
Redução de dependência de rota manual
O ultrassom sempre foi tratado como técnica de rota, com pistola portátil e coletor manual. Isso funciona bem até certo ponto, mas cria lacunas entre inspeções e não escala para plantas com centenas de ativos críticos.
A medição de ultrassom contínuo, integrada no mesmo hardware que faz a vibração, elimina essa dependência e traz a técnica para dentro da lógica de monitoramento online que já é padrão para vibração.
Como a Tractian opera a combinação entre ultrassom e vibração
Ao longo dos últimos anos, unindo todo o conhecimento de campo dos nossos profissionais e de empresas parceiras, a Tractian construiu uma plataforma completa de gestão de ativos com monitoramento contínuo para atender todas as demandas da manutenção industrial.
O monitoramento de condição multimodal da Tractian une vibração e ultrassom no mesmo dispositivo, com leitura de temperatura, campo magnético e RPM como sinais adicionais no mesmo hardware. A captura desses sinais é sincronizada no tempo, o que permite algo raro no mercado: correlacionar diferentes dimensões do comportamento do ativo ao mesmo tempo para descartar e confirmar hipóteses de modo de falha.
Sobre essa camada de sinal, a plataforma opera com agentes de IA que leem os dados e fazem o diagnóstico comparando o comportamento atual com a linha de base individual daquele ativo. O alerta que chega para o time de manutenção já vem com recomendação de causa raiz, prioridade e ação sugerida.
Se ainda resta dúvida entre investir em monitoramento na sua operação ou não, converse com um dos nossos especialistas. Assim você pode ver na prática como o custo de implementar o monitoramento é bem menor do que o preço que se paga por continuar sem ele.
FAQ: Perguntas frequentes sobre sensor de ultrassom industrial e vibração
Qual a diferença entre sensor de ultrassom industrial e sensor de vibração?
O sensor de vibração mede aceleração ou velocidade da carcaça e é sensível ao comportamento dinâmico do conjunto rotativo. O sensor de ultrassom industrial mede a emissão acústica acima de 20 kHz e é sensível a atrito, turbulência e descarga elétrica. Cada um cobre um estágio diferente da curva P-F.
Ultrassom substitui análise de vibração em rolamento?
Não. O ultrassom detecta o estágio inicial da degradação, quando o filme lubrificante começa a falhar. A análise de vibração é indispensável para caracterizar defeito em pista, gaiola e elemento rolante quando a falha já progrediu. Os dois trabalham em fases diferentes do mesmo problema.
Quando o sensor de ultrassom industrial é a única técnica que detecta a falha?
Em vazamento de ar comprimido, gás ou vapor, em descarga parcial em painel elétrico e em falha incipiente de lubrificação. Também é a técnica dominante em rolamento de ativo abaixo de 100 RPM, onde a vibração perde sensibilidade.
Vibração funciona em rolamento de baixa rotação?
Com limitação. Abaixo de 100 RPM, a energia gerada pelos impactos do defeito costuma ser baixa demais para se destacar do ruído. Existem técnicas de envelope e algoritmos específicos que ajudam, mas o ultrassom entrega detecção mais estável nessa faixa.
É possível ter ultrassom e vibração no mesmo sensor?
Sim. Já existem sensores que integram os dois sinais no mesmo hardware, com sincronia temporal e transmissão contínua para a plataforma de análise. É a arquitetura padrão em programas de preditiva 4.0 e é o formato que a Tractian entrega ao mercado.
Qual sinal é mais preciso, ultrassom ou vibração?
Depende do modo de falha. Vibração tem maior precisão diagnóstica em falha mecânica estruturada. Ultrassom tem maior sensibilidade em falha incipiente e em fenômeno de superfície. Combinados, os dois entregam precisão em uma faixa muito mais ampla da curva P-F do que qualquer um isolado.
