A termografia industrial é uma das técnicas mais antigas e mais difundidas em manutenção. Câmera na mão, pontos quentes na tela e um relatório com termogramas anexados. O método funciona, é visual, gera evidência clara e, há décadas, faz parte da rotina de inspeção em painéis elétricos, subestações, fornos e tubulações.
Mas em ativos rotativos, por exemplo, o calor é um sintoma tardio. Quando a temperatura de um mancal sobe o suficiente para a câmera capturar, a falha mecânica que originou o atrito já avançou bastante na curva PF. Por isso, nesses casos, a termografia não deve ser tratada como a principal ferramenta preditiva.
Este artigo trata do que a termografia industrial detecta bem sozinha, onde ela precisa ser combinada com vibração para entregar diagnóstico útil, e como estruturar essa combinação na prática sem inflar a rotina de inspeção.
Leia também:
- Sensores de vibração sem fio: o que avaliar antes de escolher
- IA na manutenção industrial: o que realmente faz e qual escolher
- Sensor de ultrassom industrial e vibração: por que usar ambos?

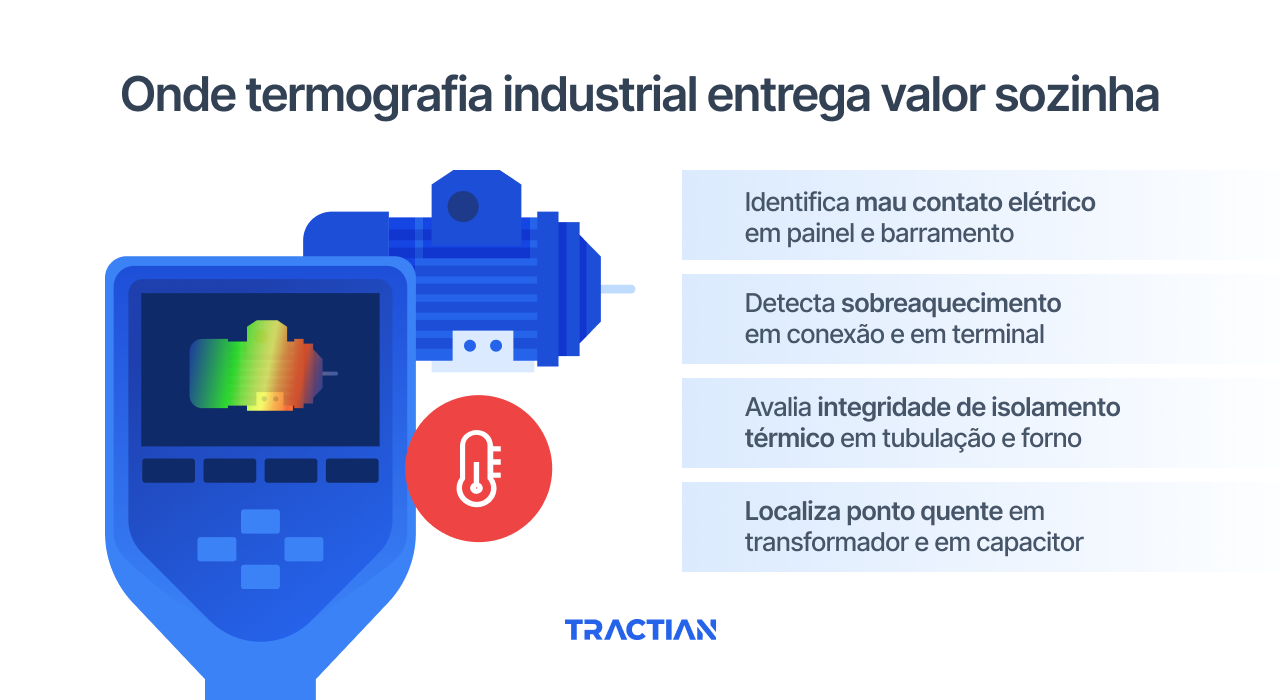

Onde termografia industrial entrega valor sozinha
Há famílias de ativos e modos de falha em que a temperatura é o sinal primário, não derivado. Nesses casos, a termografia funciona como técnica preditiva completa, sem necessidade de cruzamento com outras grandezas.
Veja alguns deles:
- Mau contato elétrico em painel e barramento: Conexões frouxas, aperto inadequado ou oxidação aumentam a resistência localizada e o calor aparece rapidamente. Um termograma de um painel energizado em carga é suficiente para localizar o ponto de falha antes de ele evoluir para curto-circuito ou incêndio.
- Sobreaquecimento em conexão e em terminal: O mecanismo de falha é o mesmo dos pontos acima, e o intervalo entre o início do aquecimento anômalo e a falha funcional costuma ser longo o bastante para uma rota termográfica detectar com folga.
- Integridade de isolamento térmico em tubulação e forno: Aqui, a câmera está medindo exatamente o que importa: vazamento de calor. Pontos com isolamento degradado, refratário comprometido ou revestimento ausente aparecem como anomalias térmicas claras no perfil esperado.
- Ponto quente em transformador e em capacitor: Em equipamentos elétricos estáticos de média e alta tensão, a temperatura externa reflete o estado interno com razoável fidelidade. Bucha aquecida, núcleo degradado e banco de capacitores com célula em curto se manifestam termicamente antes de qualquer outro sintoma acessível.
O denominador comum são os ativos estáticos ou predominantemente elétricos, onde o calor é causa direta da falha funcional ou consequência imediata do modo de falha dominante. Nesses contextos, vibração não traz informação adicional relevante.
Onde a termografia industrial precisa de vibração
O cenário muda completamente em ativos rotativos ou motores elétricos. Neles, o calor deixa de ser causa e passa a ser efeito. A câmera mostra que algo está quente, mas não responde por que está quente.
Em ativos rotativos
Um mancal sobreaquecido pode ter origem em pelo menos quatro mecanismos distintos:
- desalinhamento entre acoplamento motor-carga, gerando carga axial ou radial fora da especificação;
- desbalanceamento, com a força centrífuga aumentando o esforço sobre o rolamento;
- sub-lubrificação, com atrito metal-metal e geração de calor por fricção direta;
- rolamento em estágio final de deterioração, com folga interna, falha de pista ou esfera danificada.
Os quatro casos elevam a temperatura do mancal e, termograficamente, são indistinguíveis. A diferença diagnóstica está no espectro de vibração. Veja como cada um aparece:
- desalinhamento aparece em 2x RPM, com componente axial relevante;
- desbalanceamento se manifesta em 1x RPM, com componente radial dominante;
- sub-lubrificação aparece em alta frequência, faixa típica de stress wave ou ultrassom estrutural;
- rolamento em estágio final mostra energia nas frequências características BPFI, BPFO, BSF ou FTF, com modulação clara.
A termografia mostra que está quente e a vibração mostra por quê. Sem o cruzamento, o técnico que abre o mancal escolhe a intervenção pela inspeção visual no campo, o que multiplica retrabalho e reduz a taxa de acerto da corretiva planejada.
Em motores elétricos
A mesma lógica dos ativos rotativo vale aqui, mas com camadas adicionais. O aquecimento de bobinado pode ter quatro causas principais:
- sobrecarga mecânica no eixo, exigindo corrente acima do nominal;
- desequilíbrio de fase na alimentação, com aquecimento desigual entre enrolamentos;
- isolamento degradado, com correntes de fuga internas e perdas dielétricas;
- refrigeração insuficiente, seja por sujeira em aletas, ventilador danificado ou ambiente acima do projetado.
Cada uma exige uma ação diferente. Sobrecarga é problema da carga acionada, não do motor. Desequilíbrio de fase aponta para a instalação elétrica a montante. Isolamento degradado pede análise elétrica complementar, com megômetro ou ensaio de surto. Refrigeração insuficiente é mecânica e ambiental.
Para chegar à causa raiz, é preciso combinar análise de vibração, análise elétrica e medição de temperatura no mesmo ativo. Um sinal isolado, qualquer que seja, leva o time a hipóteses incompletas.

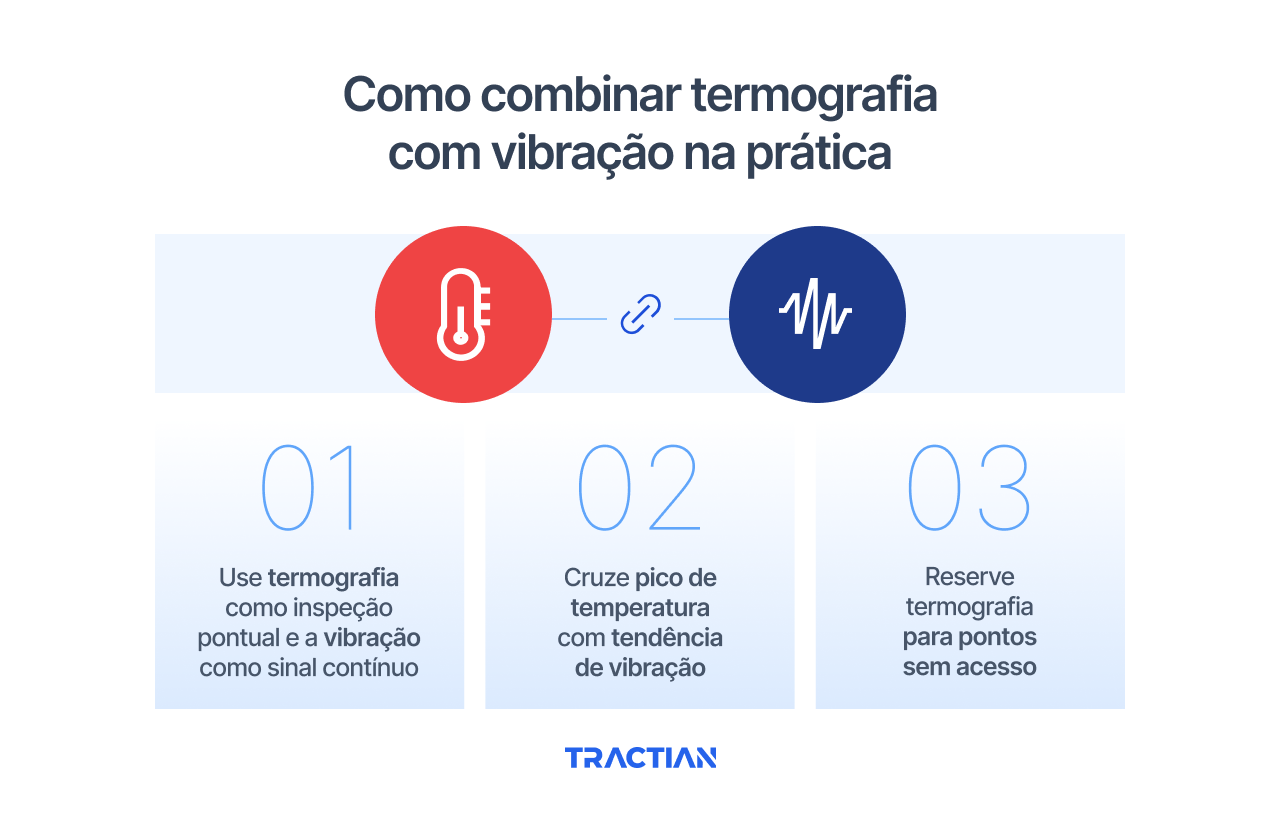

Como combinar termografia com vibração na prática
A discussão acima não invalida a termografia, mas redefine seu papel dentro do programa preditivo.
Três princípios práticos orientam essa combinação:
1. Termografia como inspeção pontual, vibração como sinal contínuo
A termografia é, por natureza, uma técnica de coleta espaçada. Uma rota termográfica acontece em frequência mensal, trimestral ou semestral, dependendo da criticidade do ativo. Em ativos rotativos, esse intervalo é longo demais para detectar falhas de progressão rápida, como degradação de lubrificante ou início de fadiga em rolamento.
Já a vibração, com monitoramento contínuo, opera em outro regime: coletas a cada poucos minutos, análise espectral diária, tendências mensais consolidadas em background. A função da termografia, nesse arranjo, é confirmar e localizar, não detectar.
2. Cruzar pico de temperatura com tendência de vibração
Quando a câmera identifica um ponto quente em mancal, a primeira pergunta deve ser: o que a tendência de vibração desse ativo mostra nas últimas semanas?
Se há crescimento gradual de amplitude em alta frequência, a hipótese de sub-lubrificação ganha força. Se há aumento em 1x RPM, suspeita-se de desbalanceamento. Se a vibração está estável e a temperatura subiu rapidamente, a hipótese mais provável é falha externa, como obstrução de refrigeração ou sobrecarga súbita.
Esse cruzamento elimina cerca de metade das hipóteses antes mesmo do técnico se aproximar do ativo.
3. Reservar termografia para pontos sem acesso e ativos de baixa criticidade
Há três contextos em que a termografia continua sendo a melhor técnica disponível: painéis elétricos energizados, pontos sem acesso para instalação de sensor e ativos de baixa criticidade, onde o investimento em monitoramento contínuo não se justifica.
Em ativos críticos rotativos, a lógica se inverte. A vibração contínua assume a função preditiva primária, e a câmera passa a ser usada como ferramenta de confirmação em campo, não como mecanismo principal de detecção.
Com esse desenho, há menos rotas termográficas redundantes, menos coleta manual e mais tempo do analista dedicado à interpretação dos sinais que de fato antecipam falha.
Como a Tractian combina sinais térmicos, vibração e ultrassom no mesmo sensor
A discussão acima parte de um pressuposto: vibração e temperatura estão sendo coletadas por sistemas diferentes, em momentos diferentes, e o cruzamento depende do analista juntar os dados manualmente. Esse fluxo funciona, mas é frágil.
A leitura de temperatura do ativo no momento exato da coleta de vibração quase nunca está disponível, e o cruzamento se dá em janelas grandes demais para falhas de progressão rápida.
O monitoramento de condição da Tractian foi desenhada para eliminar essa fragmentação. O sensor instalado no ponto de medição captura vibração em até 64 kHz, ultrassom contínuo, temperatura do housing e RPM real via magnetômetro, tudo no mesmo dispositivo, com amostragem sincronizada no tempo.
Quando a temperatura do mancal sobe, o sistema já tem na mesma janela temporal o espectro de vibração, o nível de ultrassom estrutural e o RPM do momento.
O autodiagnóstico por IA cruza os três sinais e diferencia entre sublubrificação, desalinhamento, desbalanceamento e rolamento em estágio final automaticamente, sem depender de inspeção termográfica adicional para fechar o diagnóstico.
No AI Center da Tractian, modelos são treinados sobre o maior dataset de saúde de máquinas da indústria, com bilhões de horas de áudio, espectros e séries temporais correlacionadas a falhas reais. Esse repertório permite ao sistema separar o que é variação normal de temperatura com aumento de carga do que é deterioração mecânica em curso.
