Del dato al diagnóstico: por qué la mayoría de los análisis de rodamientos empiezan mal
El error más común no es la falta de datos: es empezar el diagnóstico desde el síntoma visible en lugar de la firma espectral. Ruido audible, temperatura elevada o vibración global alta son puntos de partida tardíos.
Cuando el rodamiento produce síntomas perceptibles sin instrumentación, la degradación ya está avanzada. El margen de decisión se reduce y lo que pudo ser un reemplazo programado se convierte en una intervención de urgencia.
La diferencia entre ambos escenarios es de semanas, no de horas. Un rodamiento diagnosticado desde su firma espectral da tiempo para conseguir el repuesto correcto, asignar al técnico adecuado y elegir la ventana de menor impacto productivo.
En activos con repuestos de importación o de plazo largo, ese margen es directamente la diferencia entre una intervención planificada y semanas de operación en riesgo esperando la pieza.
Uno diagnosticado por ruido obliga a resolver con lo que haya disponible y cuando el activo ya se detuvo.
Esa anticipación es justamente lo que aporta el monitoreo continuo frente a las rutas de inspección periódicas, cuyo marco general está en monitoreo de condición: qué es, beneficios y cómo aplicarlo.
El diagnóstico correcto empieza antes, desde las frecuencias características, y trabaja hacia atrás para identificar qué componente falló y por qué.
Este artículo recorre ese camino completo: las cuatro frecuencias, la causa que revela cada firma, las etapas de degradación y qué registrar después del reemplazo. El panorama general de estas fallas está en fallas en rodamientos: qué las causa y cómo prevenirlas.

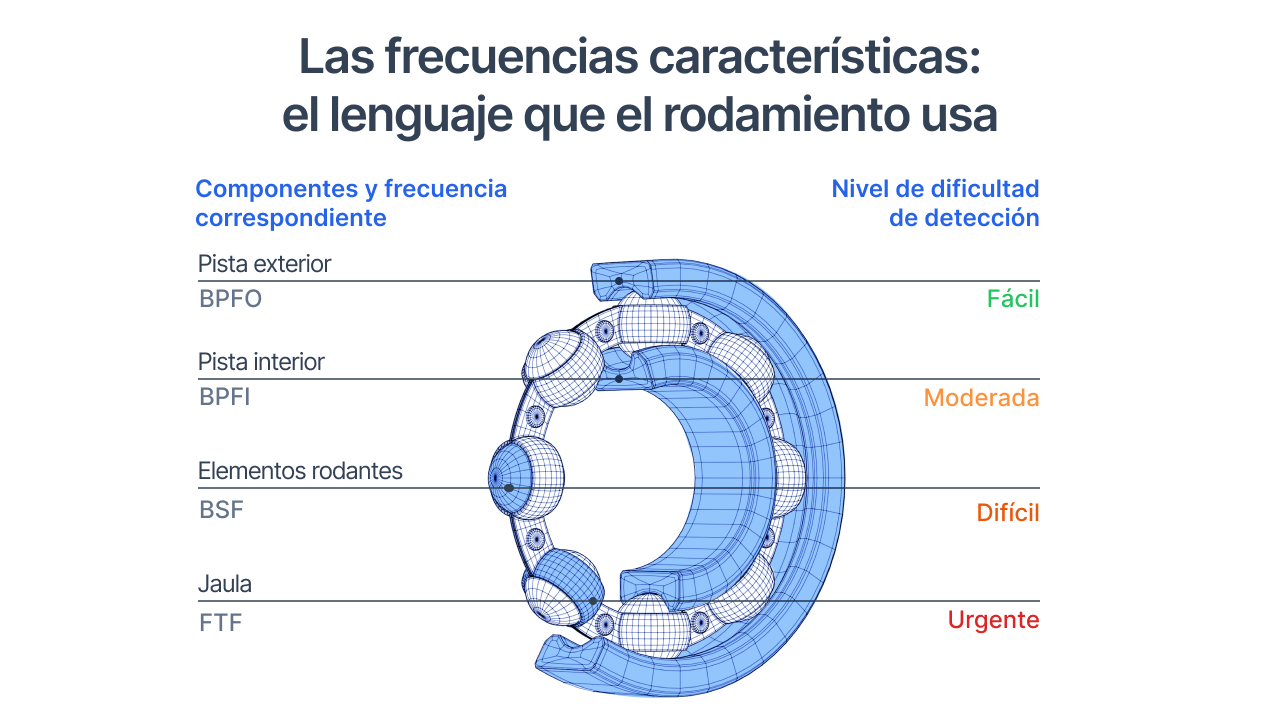

Las frecuencias características: el lenguaje que el rodamiento usa
Cada componente del rodamiento genera una frecuencia característica de falla que depende de su geometría interna y de la velocidad de rotación. Conocerlas es lo que permite localizar la falla antes de desmontar el activo.
BPFO – pista exterior: la falla más común y la más fácil de confirmar
La frecuencia de paso de elementos por la pista exterior aparece como un pico definido en el espectro, acompañado de bandas laterales espaciadas a 1X. Es la falla más frecuente porque la pista exterior soporta la carga estática principal del rodamiento.
Su ventaja diagnóstica es que la pista exterior no gira: el defecto permanece fijo dentro de la zona de carga y produce impactos regulares cada vez que un elemento rodante pasa sobre él.
Esa regularidad genera una señal estable, repetible entre mediciones y fácil de seguir como tendencia a lo largo de las semanas.
Por eso es también la falla que mejor se presta para fijar umbrales propios: al ser una señal limpia y consistente, la comparación contra la línea base del activo entrega un criterio confiable de cuándo la degradación dejó de ser incipiente.
Un pico a BPFO con bandas laterales claras es el diagnóstico más confiable que ofrece el análisis de rodamientos. Su cálculo depende del número de elementos rodantes y de la geometría, datos que el fabricante publica para cada referencia.
En la práctica, esto obliga a tener registrada la referencia exacta del rodamiento instalado en cada punto de medición. Sin ese dato, el sistema no puede calcular las frecuencias que debe vigilar y el análisis se queda en niveles globales, que detectan mucho más tarde.
Es una tarea de inventario, no de instrumentación, y suele ser el eslabón que falta cuando un programa no da diagnósticos precisos.
Cuando la referencia no está disponible, por ejemplo en activos antiguos o con historial incompleto, hay una alternativa práctica: registrar la línea base del activo sano y vigilar la desviación respecto a ese patrón propio.
No permite nombrar el componente que falla, pero sí detectar que algo cambió, que es suficiente para disparar una inspección dirigida.
La técnica aplicada al análisis de vibración en estos componentes está en cómo usar el análisis de vibración en rodamientos para prevenir fallas.
BPFI – pista interior: más difícil de detectar por su naturaleza modulada
La frecuencia de la pista interior se modula a 1X porque el defecto entra y sale de la zona de carga con cada revolución del eje. En el espectro aparece con bandas laterales asimétricas y una amplitud que varía según la posición angular.
Esa modulación es la razón por la que el análisis de envolvente es prácticamente obligatorio para confirmar una falla de pista interior. Sin esa técnica, la señal puede quedar por debajo del ruido del espectro convencional durante semanas.
La implicación práctica es de configuración, no de criterio: si el sistema no tiene habilitado el análisis de envolvente en los puntos donde se vigilan rodamientos, una parte de las fallas de pista interior llegará tarde por más disciplina que tenga el equipo en las rutas de medición.
BSF – elemento rodante: el más difícil de detectar en etapas tempranas
La frecuencia de giro del elemento rodante es subarmónica respecto a la velocidad de rotación y su amplitud es baja en las primeras etapas. Tiende a enmascararse entre otras frecuencias del espectro, lo que la convierte en la más esquiva de las cuatro.
Cuando aparece de forma aislada y sin daño en las pistas, suele indicar un problema de origen distinto: un elemento con defecto de fabricación o una pieza dañada durante el montaje.
Es un caso poco frecuente, pero conviene reconocerlo porque su corrección no pasa por cambiar la lubricación ni por revisar la carga.
Cuando ocurre en un rodamiento recién instalado, la revisión debe dirigirse al procedimiento de montaje y al manejo del componente: golpes durante la instalación o el uso de herramienta inadecuada dañan los elementos antes de la primera hora de operación.
El análisis de envolvente en alta frecuencia es la técnica más efectiva para detectarla antes de que avance. Las aplicaciones de esta clase de análisis están en ultrasonido industrial: 5 técnicas avanzadas para mantenimiento predictivo.
FTF – jaula: la falla que escala más rápido
La frecuencia de la jaula es la más baja de las cuatro y, en condiciones normales, la menos visible. Cuando aparece con armónicos crecientes, el cuadro cambia por completo.
Una falla de jaula escala a falla catastrófica más rápido que cualquier otra, porque sus fragmentos dañan los demás componentes del rodamiento. Si el espectro muestra FTF con armónicos en crecimiento, la urgencia de intervención es alta aunque la vibración global todavía parezca aceptable.
Es uno de los pocos casos donde el indicador global resulta engañoso: la energía asociada a la jaula es baja y apenas mueve el valor agregado, mientras el deterioro avanza hacia una falla que puede inmovilizar el eje.
Del tipo de falla a la causa raíz: lo que el espectro revela sobre por qué falló
Identificar el componente que falla es el primer paso. El segundo, y el que evita la repetición, es entender qué lo causó. La firma espectral no solo dice qué falla: contiene indicios de por qué.
Firma de lubricación deficiente: el origen de buena parte de las fallas prematuras
Antes de que aparezcan los picos de BPFO o BPFI, la lubricación deficiente produce energía de banda ancha en alta frecuencia. Es una señal difusa, sin picos definidos, que precede al daño mecánico localizado.
La causa suele ser una de tres: intervalo de relubricación mal calculado, cantidad de grasa inadecuada por exceso o por defecto, o un lubricante cuya viscosidad no corresponde a la temperatura y la velocidad reales de operación.
Las tres se corrigen ajustando el plan de lubricación, no reemplazando componentes, y por eso conviene identificarlas antes de que el daño se vuelva mecánico.
La verificación más útil es comparar el plan vigente contra las condiciones reales del activo: temperatura de operación, velocidad y carga, que muchas veces cambiaron desde que se definió el intervalo original y nadie ajustó el plan.
El ultrasonido detecta esta etapa antes que la vibración: la fricción seca genera emisiones acústicas características semanas antes de que el daño sea visible en el espectro de baja frecuencia.
Actuar en ese punto es la intervención más barata de todo el ciclo, porque corrige la causa sin reemplazar el componente.
Es también la que menos se aprovecha, porque exige una tecnología que muchas plantas todavía no tienen desplegada y una disciplina de seguimiento que el ritmo diario tiende a desplazar frente a las urgencias. El método está en lubricación basada en condición con sensores de ultrasonido.
Firma de contaminación: partículas que el espectro no ve pero el aceite sí
La contaminación del lubricante no produce una firma espectral característica en etapas tempranas: genera energía de banda ancha difusa, muy similar a la de la lubricación deficiente. Distinguirlas solo con vibración es poco confiable.
Cuando el espectro es ambiguo, el análisis del lubricante y la detección de partículas de desgaste son los que confirman la causa. Es el caso típico donde una sola tecnología no alcanza y la combinación de dos resuelve el diagnóstico.
El valor de esa complementariedad está en aplicaciones del ultrasonido en mantenimiento industrial.
Firma de carga excesiva o mala instalación: cuando el rodamiento falla demasiado pronto
Aparece como falla en pista exterior con una distribución de carga anormal, o como falla en pista interior con un patrón de desgaste asimétrico. La pista de rodadura muestra una huella que no corresponde a la carga de diseño.
El origen más común es una tensión de correa excesiva, un acoplamiento mal alineado o un ajuste de interferencia incorrecto durante el montaje.
En los tres casos el rodamiento opera fuera de las condiciones para las que fue seleccionado, y su vida útil se acorta de forma proporcional a esa desviación.
La señal de alerta es estadística: si los rodamientos de un punto duran sistemáticamente menos que los del mismo modelo en activos equivalentes, la causa está en las condiciones de instalación u operación, no en la calidad del componente.
La geometría del daño en el rodamiento reemplazado es la que confirma si la causa fue sobrecarga, desalineación o error de montaje. Por eso la inspección de la pieza retirada no es un trámite: es la evidencia que cierra el diagnóstico.
El modo de falla que suele originar esta condición está tratado en guía de vibración y análisis espectral: desbalanceo.
Firma de erosión eléctrica: el modo de falla que parece lubricación pero no lo es
La superficie de rodadura presenta estrías paralelas al eje, un patrón conocido como fluting. Es común en motores controlados por variadores de frecuencia sin filtros adecuados o sin una conexión a tierra correcta, donde la corriente encuentra camino a través del rodamiento.
En el espectro puede parecer lubricación deficiente hasta que el daño está avanzado, y ese parecido es lo que hace que se corrija la causa equivocada. El análisis del lubricante, con presencia de partículas metálicas finas, y la inspección visual de la pista son los que separan un caso del otro.
Reemplazar el rodamiento sin mitigar la corriente garantiza la repetición.
Las medidas de mitigación pasan por la instalación de filtros adecuados en el variador, la revisión de la puesta a tierra o el uso de rodamientos con aislamiento.
Ninguna de las tres es responsabilidad exclusiva del área mecánica, y esa es la razón por la que este modo de falla se diagnostica tarde: requiere que mantenimiento eléctrico y mecánico revisen el activo juntos.
La revisión conjunta del activo, eléctrica y mecánica, es lo que permite cerrar el diagnóstico y evitar que el patrón se repita en el siguiente componente.

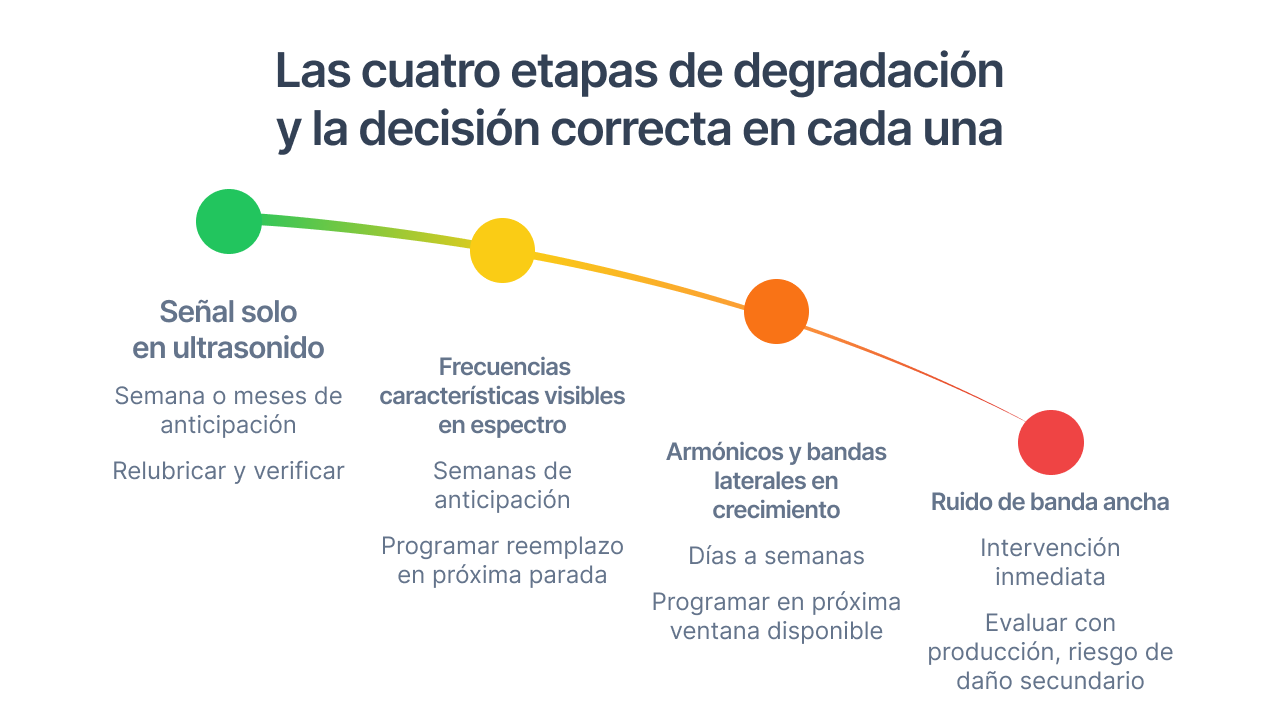

Las cuatro etapas de degradación y la decisión correcta en cada una
No todas las fallas de rodamiento requieren intervención inmediata. La urgencia depende de la etapa de degradación, del tipo de activo y de la disponibilidad de una ventana de mantenimiento planificada.
Etapa 1 – Señal solo en ultrasonido: semanas o meses de anticipación
El ultrasonido detecta cambios en la emisión acústica de alta frecuencia antes de que aparezca cualquier señal en el espectro de vibración. El rodamiento todavía no tiene daño localizado: lo que cambia es la condición de la película lubricante.
Es la única etapa donde una acción de lubricación puede revertir el proceso en lugar de solo posponer el reemplazo. Hay tiempo suficiente para planificar sin urgencia, y ese margen es justamente lo que justifica la inversión en detección temprana.
Conviene aprovecharla con una condición: verificar después que la señal efectivamente bajó. Una relubricación que no reduce la emisión acústica indica que la causa no era la película lubricante, y en ese caso el seguimiento debe mantenerse activo en lugar de dar el caso por resuelto.
Etapa 2 – Frecuencias características visibles: semanas de anticipación
Aparecen los primeros picos a BPFO, BPFI, BSF o FTF. La amplitud es baja pero consistente entre mediciones, lo que confirma que no se trata de una lectura aislada sino de un defecto establecido.
La consistencia es el criterio que separa un hallazgo real de un falso positivo. Un pico que aparece en una medición y desaparece en la siguiente rara vez corresponde a un defecto; uno que se repite y crece lentamente, casi siempre sí.
Cómo se automatiza esa distinción está en cómo la inteligencia artificial evita falsos positivos en mantenimiento.
El rodamiento puede seguir operando con monitoreo aumentado mientras se programa el reemplazo en la próxima parada planificada. Esta es la etapa donde el mantenimiento predictivo entrega su mayor valor: hay diagnóstico firme y todavía hay margen para elegir la fecha.
Las limitaciones que conviene tener presentes están en mantenimiento predictivo: ventajas, limitaciones y retos de implementación.
Etapa 3 – Armónicos y bandas laterales en crecimiento: días a semanas
Los picos de frecuencia característica desarrollan armónicos y las bandas laterales aumentan en número y amplitud. La vibración global empieza a subir, y con ella el riesgo de daño a los componentes vecinos.
El reemplazo debe programarse en la próxima ventana disponible, no en la parada mayor planificada para dentro de varios meses. Postergar en esta etapa suele significar pasar a la siguiente antes de la fecha prevista.
El indicador que mide la anticipación real del programa está en tiempo promedio de detección: guía completa de MTTD.
Etapa 4 – Ruido de banda ancha y pérdida de firmas: intervención inmediata
Las frecuencias características se pierden dentro del ruido de banda ancha y la vibración global es alta. Paradójicamente, el espectro se vuelve menos informativo justo cuando el daño es más severo, porque el deterioro ya no es un defecto puntual sino generalizado.
En esta etapa el diagnóstico deja de ser una discusión técnica y pasa a ser una decisión de riesgo operativo.
Conviene documentar esa decisión con su fundamento, quién la tomó y bajo qué condiciones se autorizó seguir operando, porque si el activo falla antes de la fecha prevista ese registro es lo que permite revisar el criterio y mejorarlo, en lugar de buscar responsables.
Lo que se evalúa ya no es qué componente falló, sino cuánto tiempo más puede operar el activo sin comprometer al resto de la línea, y esa evaluación corresponde a producción y mantenimiento en conjunto.
Operar el activo en esta condición arriesga daño secundario en el eje, la carcasa y los activos conectados. El costo de esos daños colaterales supera con amplitud el de una parada no programada para reemplazar el rodamiento, como muestra el análisis de los costos ocultos de una máquina inactiva.
Qué registrar después del reemplazo para que la falla no se repita
El reemplazo del rodamiento cierra el paro. El análisis posterior a la falla cierra el ciclo de aprendizaje. Sin ese análisis, la misma causa produce la misma falla en el rodamiento siguiente, y el historial del activo acumula reemplazos sin explicar ninguno.
La inspección visual del rodamiento reemplazado
El patrón de daño en la pieza retirada confirma o refuta el diagnóstico espectral. Desgaste uniforme en pista exterior apunta a carga normal con lubricación deficiente; desgaste asimétrico, a desalineación o montaje incorrecto; marcas de fluting, a erosión eléctrica.
Cada patrón tiene una acción correctiva distinta, y confundirlos significa repetir la falla con otro componente nuevo. Cinco minutos de inspección de la pieza retirada valen más que cualquier suposición sobre lo que ocurrió.
Conviene además revisar el alojamiento y el asiento del eje en la misma operación. Un desgaste en esas superficies explica fallas repetidas que ninguna inspección del rodamiento por sí sola alcanza a justificar, y monta el componente nuevo sobre una geometría que ya no es la correcta.
Conviene fotografiar la pista y guardar la imagen junto al registro de la orden, porque el patrón de daño es evidencia que ningún texto describe con la misma precisión y que resulta decisiva cuando la falla se repite meses después con otro técnico a cargo.
El método formal para llegar al origen está en análisis de causa raíz: qué es, beneficios y métodos para la industria.
Los tres datos que deben quedar en la orden de trabajo
El cierre de la orden debe registrar el tipo de falla confirmado por inspección visual, la causa raíz identificada y la acción correctiva aplicada para eliminar esa causa. Tres campos, no más, pero los tres imprescindibles.
Conviene además registrar las horas de operación acumuladas del rodamiento retirado. Ese dato, comparado con la vida útil esperada para la carga y la velocidad del activo, es el que revela si el componente falló de forma prematura o si simplemente completó su ciclo.
Sin él, cada reemplazo se interpreta como una falla, aunque algunos sean desgaste normal.
Esa distinción importa para el indicador y para el presupuesto: un programa que confunde desgaste normal con falla prematura termina invirtiendo en corregir causas que no existen, mientras los puntos con problema real quedan mezclados entre el ruido de los reemplazos rutinarios.
Sin esos tres datos, el historial del activo no sirve para predecir el siguiente ciclo de falla: solo documenta que hubo un reemplazo.
Un historial con causa y acción es el insumo que permite a los modelos de análisis anticipar el comportamiento del activo, como se describe en gestión de modelos predictivos en mantenimiento industrial.
Cuándo el problema no era el rodamiento sino lo que lo rodea
Si el mismo rodamiento falla repetidamente con intervalos cortos, el rodamiento no es el problema: es el síntoma. Desalineación no corregida, desbalance sin tratar, lubricación mal especificada o corriente parásita no mitigada seguirán destruyendo rodamientos nuevos indefinidamente.
El indicio es estadístico y fácil de reconocer: un activo que consume rodamientos a un ritmo muy superior al de sus pares tiene un problema de sistema, no de componente.
Ese contraste entre activos equivalentes es la comparación más informativa que puede hacer un equipo de mantenimiento, y no requiere más herramienta que el historial ordenado por punto de instalación.
Las causas más frecuentes de este patrón están en 5 causas de fallas en las máquinas y cómo prevenirlas, y cómo la IA ayuda a detectar el patrón entre muchos activos, en cómo la IA compensa la falta de analistas de vibración.
Preguntas frecuentes sobre fallas en rodamientos
¿Por qué no basta con el ruido o la temperatura para diagnosticar un rodamiento?
Porque son síntomas tardíos. Cuando el rodamiento produce ruido audible o calentamiento perceptible sin instrumentación, la degradación ya está avanzada y el margen para planificar el reemplazo es mínimo.
El diagnóstico útil empieza en las frecuencias características del espectro, que aparecen semanas antes que cualquier síntoma perceptible.
¿Qué frecuencia indica mayor urgencia de intervención?
La de la jaula. Una falla de jaula escala a falla catastrófica más rápido que las demás, porque sus fragmentos dañan los otros componentes del rodamiento. Si el espectro muestra esa frecuencia con armónicos en crecimiento, la urgencia es alta aunque la vibración global todavía parezca aceptable.
¿Se puede corregir una falla de rodamiento sin reemplazarlo?
Solo en la primera etapa, cuando la señal aparece únicamente en ultrasonido y lo que cambió es la condición de la película lubricante, no la geometría del componente.
A partir del momento en que aparecen picos de frecuencia característica en el espectro, el daño es localizado y el reemplazo es inevitable: lo que se decide es la fecha.
¿Por qué se repite la falla si el rodamiento es nuevo?
Porque la causa raíz sigue activa. Un rodamiento que falla en intervalos cortos es el síntoma de otra condición: desalineación, desbalance, lubricación mal especificada o corriente eléctrica parásita.
Mientras esa condición no se corrija, cada rodamiento nuevo repetirá el ciclo, y el historial acumulará reemplazos sin resolver el problema.
