O redutor industrial é um dos ativos com maior concentração de modos de falha por componente: engrenagens, rolamentos, vedações, eixos e carcaça, cada um com mecanismos de degradação distintos, frequências características diferentes e ritmos de progressão que raramente se sincronizam.
Surpreendentemente, o que complica a análise de vibração em redutores é o excesso de sinais. O espectro de um redutor saudável já é denso. Quando começa a degradar, os modos de falha se sobrepõem, mascaram uns aos outros e exigem do analista a capacidade de isolar cada componente no espectro antes de emitir qualquer diagnóstico.
Neste artigo, vamos te mostrar quais são os modos de falha mais críticos em redutores industriais, como eles se manifestam na análise de vibração, o que a resolução espectral determina na capacidade de diagnóstico precoce, como correlacionar pontos para isolar a origem da falha, e onde o ultrassom amplia a janela de detecção nos rolamentos.
Leia também:
- Falha em rolos de prensa: como a análise de vibração antecipa a troca
- Como priorizar ordens de serviço com dados de condição
- Falha durante a safra: como antecipar com sensor de vibração

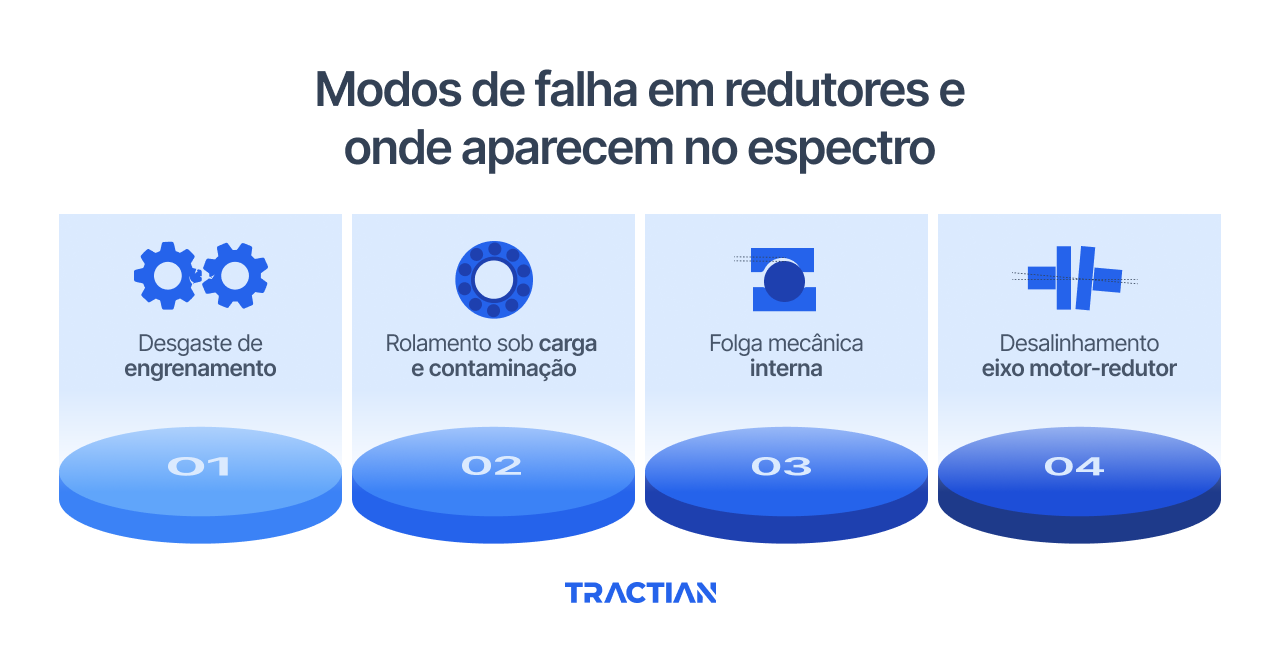

Modos de falha em redutores e onde aparecem no espectro
Desgaste de engrenamento
A frequência de engrenamento (Gear Mesh Frequency — GMF) é calculada pelo produto entre a velocidade de rotação do eixo e o número de dentes da engrenagem. Em um redutor saudável, a GMF e suas harmônicas estão presentes no espectro com amplitude estável. O sinal muda quando o engrenamento começa a degradar.
Desgaste uniforme nos flancos dos dentes eleva a amplitude da GMF de forma gradual, sem alterar necessariamente o padrão de bandas laterais nas fases iniciais. É um sinal de progressão lenta que pode passar despercebido se o analista não acompanhar a tendência ao longo do tempo.
O sinal mais informativo de degradação de engrenamento não é a GMF em si, mas o comportamento das bandas laterais em torno dela.
Bandas laterais espaçadas em 1× RPM do eixo que carrega a engrenagem indicam modulação de amplitude por variação de carga no engrenamento, o que ocorre quando há excentricidade, desgaste irregular ou erro de passo entre os dentes. À medida que o desgaste avança, as bandas laterais crescem em amplitude e quantidade, e a relação entre elas e a GMF passa a definir a severidade.
Trincas em dente são o modo de falha de maior risco em engrenamentos e geram uma assinatura distinta: impulso periódico no domínio do tempo, repetido na frequência de rotação do eixo afetado, com sidebands assimétricas em torno da GMF. O sinal de impacto no domínio do tempo é frequentemente o primeiro indicador antes que a mudança espectral na GMF seja perceptível em amplitude significativa.
O ponto técnico crítico aqui: identificar bandas laterais sutis em torno de uma GMF que pode estar acima de 5 kHz em redutores de média e alta velocidade exige resolução espectral suficiente para separar cada banda individualmente.
Rolamento sob carga e contaminação
Rolamentos de redutor trabalham sob condições que concentram dois mecanismos de falha em paralelo: carga radial e axial combinadas, especialmente nos redutores helicoidais e cônicos onde a geometria da engrenagem introduz força axial como componente intrínseco da transmissão; e contaminação do lubrificante por partículas metálicas geradas pelo desgaste das próprias engrenagens.
Nos estágios iniciais, o impacto gerado pelo defeito de rolamento é de alta frequência e baixa amplitude em banda larga. O envelope em alta frequência (demodulação de amplitude no range de 5 kHz a 20 kHz, dependendo da frequência de ressonância da estrutura) é o que permite identificar o defeito nesse estágio, muito antes que as frequências de defeito apareçam com amplitude relevante no espectro de baixa frequência.
Em redutores com contaminação de óleo por partículas metálicas, o ritmo de progressão do defeito de rolamento se acelera de forma não linear. Um rolamento que levaria meses para progredir do estágio inicial ao estágio crítico em condições limpas pode percorrer esse caminho em semanas quando o lubrificante está contaminado. Monitorar a progressão da amplitude no envelope é o que permite capturar essa aceleração antes que o dano se torne extenso.
Veja como usar a análise de vibração em rolamentos para evitar falhas.
Folga mecânica interna
Folga mecânica em redutores se desenvolve em duas origens típicas: desgaste das superfícies de contato no eixo e no alojamento do rolamento, e fretting nas interfaces parafusadas da carcaça por vibração acumulada.
A distinção entre os dois modos depende de dois fatores: a presença de harmônicas de ordem superior com amplitude relevante (que no desbalanceamento puro são geralmente insignificantes acima de 2× RPM) e a elevação do piso de ruído entre as harmônicas, que no desbalanceamento permanece próximo ao piso normal do espectro.
O risco específico da folga mecânica em redutores vai além do dano que ela causa diretamente. Um eixo com folga altera a transmissão de força no conjunto, distorcendo as amplitudes nas frequências de defeito de rolamento e nas bandas laterais da GMF.
Isso significa que folga mecânica não identificada contamina o diagnóstico dos demais modos de falha, gerando tanto falsos positivos quanto omissão de falha real.
Desalinhamento eixo motor-redutor
Desalinhamento angular entre o eixo de saída do motor e o eixo de entrada do redutor gera pico elevado em 2× RPM, frequentemente com crescimento em 1× e relação entre as duas amplitudes que distingue o desalinhamento do desbalanceamento.
Em acoplamentos flexíveis, o desalinhamento paralelo eleva predominantemente 1× RPM radial com crescimento em axial. O desalinhamento angular eleva 2× RPM e se manifesta com maior expressividade no sinal axial.
O diagnóstico diferencial exige análise de fase, ou seja, a relação de fase entre pontos de medição é o que permite distinguir desalinhamento de outras fontes com assinatura espectral sobreposta.
Por que resolução espectral muda o diagnóstico em redutores
O diagnóstico de engrenamento depende de identificar bandas laterais em torno da GMF. O problema é que essas bandas estão espaçadas pela velocidade de rotação do eixo e em redutores com relação de redução alta, o eixo de saída gira lento. Um eixo de saída a 300 RPM produz bandas laterais espaçadas em apenas 5 Hz.
Para separar duas linhas espectrais distantes 5 Hz, o sensor precisa ter resolução suficiente para enxergar cada uma individualmente. Com resolução insuficiente, as bandas se fundem num único pico alargado em torno da GMF e o analista não vê crescimento de banda lateral, vê só uma GMF levemente mais larga. O desgaste está acontecendo, mas o sinal não chega com clareza suficiente para diagnóstico.
O complicador é que resolução espectral e cobertura de frequência competem entre si: aumentar a cobertura para capturar GMF em alta frequência tende a reduzir a resolução nas frequências baixas. Sensores com amostragem até 64 kHz e alta densidade de linhas espectrais resolvem esse trade-off cobrindo os dois requisitos sem sacrificar um pelo outro.
A implicação prática de baixa resolução espectral num sensor instalado em redutor não significa que o desgaste de engrenamento não está acontecendo. Significa que o analista não está enxergando ele nos estágios em que ainda há janela de intervenção.
Como correlacionar pontos na análise de vibração para isolar a origem da falha
Redutores com múltiplos estágios de redução têm múltiplas frequências de engrenamento sobrepostas no espectro. Cada estágio tem sua GMF e seu conjunto de bandas laterais, calculados com base nas velocidades e números de dentes de cada par de engrenagens. Em um redutor de dois estágios, o espectro vai conter GMF₁, GMF₂ e as respectivas harmônicas e bandas laterais de cada uma: mais as frequências de defeito de todos os rolamentos dos dois eixos intermediários.
Identificar qual estágio está degradando, quando o espectro está populado com todas essas frequências, exige correlação entre pontos de medição. Sensores instalados no mancal de entrada e no mancal de saída do redutor não enxergam o mesmo sinal.
O mancal de entrada recebe a transmissão do estágio de alta velocidade com mais intensidade; o mancal de saída, o estágio de baixa velocidade. Uma elevação de banda lateral que aparece em amplitude significativa no ponto de entrada e com menor intensidade no ponto de saída isola o problema no primeiro estágio.
A correlação entre pontos também funciona como filtro de ruído de processo. Uma variação que aparece simultaneamente em todos os pontos de medição ao mesmo tempo, em amplitude e frequência, indica mudança de condição de carga ou de processo.
Enquanto isso, uma variação que cresce de forma isolada em um ponto específico, sem correspondência nos demais, indica modo de falha localizado naquele mancal ou naquele estágio. Essa distinção é o que separa o alerta que merece investigação do ruído que não merece.
A sincronização de coleta entre sensores instalados no mesmo ativo (para capturar dados no mesmo instante, sob as mesmas condições de carga) é o requisito técnico que torna essa correlação confiável. Sem sincronização, comparar espectros de pontos diferentes coletados em momentos distintos introduz variação de condição operacional que invalida a análise diferencial.

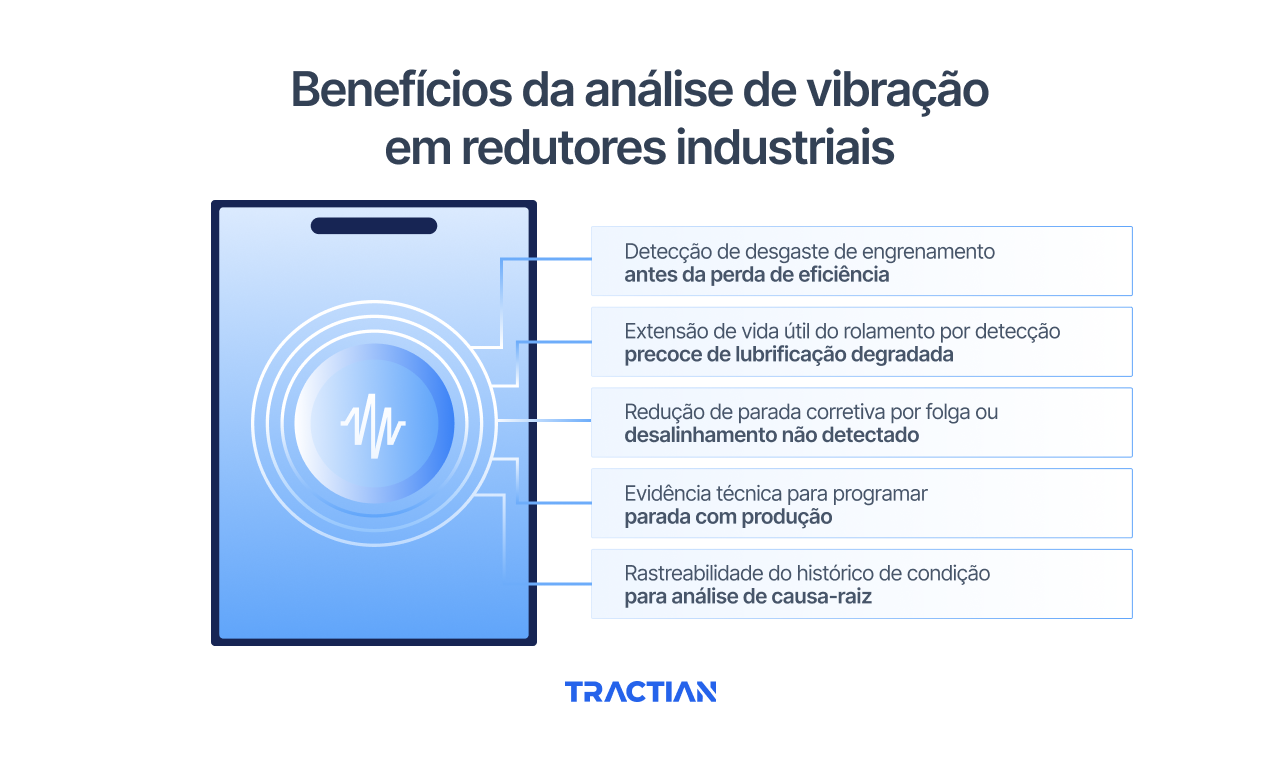

Benefícios da análise de vibração em redutores industriais
Detecção de desgaste de engrenamento antes da perda de eficiência
A perda de eficiência mecânica causada por desgaste de engrenamento precede qualquer sinal perceptível no consumo de energia ou na temperatura da carcaça. O espectro de vibração identifica o crescimento de bandas laterais e a modulação da GMF nos estágios em que o desgaste ainda não se traduziu em impacto de processo mensurável, mas isso só é possível com resolução espectral suficiente para separar essas bandas individualmente.
Um sensor com amostragem até 64 kHz e alta resolução, como os sensores da Tractian, enxerga o sinal que sensores convencionais fundem num pico indistinguível. Essa antecedência é o que define a diferença entre uma troca de engrenagem planejada e uma parada por falha catastrófica.
Extensão de vida útil do rolamento por detecção precoce de lubrificação degradada
Rolamento sub-lubrificado em redutor opera sob fricção elevada que acelera o desgaste das pistas de forma exponencial. O sinal de lubrificação degradada aparece no ultrassom e na temperatura antes de qualquer frequência de defeito no espectro de vibração de baixa frequência. Identificar esse estágio, antes do defeito instalado, é o que permite uma relubrificação corretiva que ainda tem efeito sobre a vida útil do componente.
Após o defeito instalado, lubrificação pode reduzir atrito temporariamente, mas não reverte o dano às pistas.
Redução de parada corretiva por folga ou desalinhamento não detectado
Folga mecânica e desalinhamento não têm um momento dramático de falha. Eles degradam outros componentes do conjunto (rolamentos, selos, acoplamentos) acelerando o desgaste de forma distribuída até que a falha ocorra em um componente que não era o foco do monitoramento.
Identificar folga e desalinhamento pelo espectro, antes que eles contaminem a condição dos componentes adjacentes, reduz o escopo da intervenção e elimina a parada corretiva que só acontece porque um modo de falha secundário não identificado consumiu um componente que estava saudável.
Evidência técnica para programar parada com produção
O dado de vibração em tendência não é só ferramenta de diagnóstico. É argumento para o planejamento. Quando a análise de vibração mostra crescimento monotônico de bandas laterais de GMF ao longo de 30 dias, com taxa de progressão documentada, o gestor de manutenção tem evidência técnica concreta para justificar a solicitação de parada junto à produção e para estimar com razoável precisão a urgência dessa janela.
Isso muda a negociação sobre quando parar de um debate baseado em percepção para uma decisão baseada em dado.
Rastreabilidade do histórico de condição para análise de causa-raiz
Quando uma falha ocorre em um redutor monitorado, o histórico de vibração permite reconstruir a progressão do modo de falha desde os primeiros desvios até o evento. Isso tem valor direto para a análise de causa-raiz: é possível identificar se o desgaste seguiu o ritmo esperado para a condição de operação ou se houve aceleração e quando essa aceleração começou.
Esse aumento frequentemente aponta para um evento externo: mudança de carga, intervenção mal executada, contaminação pontual do lubrificante. Sem histórico, essa análise é impossível. Com ele, a análise do time de manutenção orienta ações corretivas que previnem a recorrência.
Como o ultrassom complementa a vibração nos rolamentos do redutor
Ultrassom detecta fricção por lubrificação degradada antes do envelope acusar
O envelope de alta frequência identifica defeito de rolamento instalado. O ultrassom identifica fricção elevada por lubrificação inadequada antes de qualquer defeito estar instalado. São duas janelas de detecção diferentes na mesma curva P-F.
Em redutores onde o intervalo de lubrificação é estabelecido por tempo, existe uma janela entre a última lubrificação e o momento em que o lubrificante perde propriedades. Nessa janela, o rolamento pode estar operando com fricção elevada sem que nenhum sinal apareça no espectro de vibração de baixa frequência e sem que o envelope de alta frequência acuse defeito. O ultrassom contínuo cobre essa janela.
Em redutores com análise de óleo periódica, o ultrassom cobre a janela cega entre coletas
A análise de óleo identifica contaminação por partículas metálicas, viscosidade fora de especificação e presença de água com precisão que nenhuma técnica de vibração replica para o engrenamento. O problema é a janela entre coletas: quinzenal, mensal, ou, em muitas plantas, trimestral.
Nesse intervalo, a condição do lubrificante pode se deteriorar a ponto de estar acelerando o desgaste dos rolamentos sem que nenhum dado capture esse processo.
O ultrassom contínuo no mancal registra o comportamento de fricção do rolamento ao longo de todo esse intervalo. Uma elevação de fricção que começa três semanas após a última troca de óleo e cresce progressivamente é um sinal que a análise de óleo da próxima coleta vai confirmar como lubrificante degradado, mas o ultrassom já havia identificado antes.
Não substitui análise de óleo para o engrenamento, mas complementa para o rolamento
A análise de óleo detecta partículas de desgaste de engrenamento: fragmentos metálicos dos dentes, mudança na granulometria das partículas, presença de materiais de adição de pressão extrema consumidos. O ultrassom não enxerga nada disso. O sinal ultrassônico no mancal do eixo não tem linha de transmissão direta com a zona de engrenamento, e a fricção que ele mede é a fricção do rolamento, não do engrenamento.
Para o engrenamento, a análise de vibração com resolução espectral adequada e a análise de óleo periódica são complementares e insubstituíveis um pelo outro. Para os rolamentos, a combinação de vibração e ultrassom cobre a curva P-F com antecedência que nenhuma das duas técnicas isoladas oferece.
Como a Tractian monitora redutores industriais
O sensor da Tractian foi desenvolvido para cobrir os requisitos técnicos que o diagnóstico de redutor exige: amostragem até 64 kHz, alta resolução espectral, canal ultrassônico contínuo com transdutor piezoelétrico capaz de detectar variações de amplitude até 200 kHz, e magnetômetro integrado para correlacionar vibração com RPM real em ativos com velocidade variável.
A coleta lossless garante que o dado que chega à plataforma preserva a resolução necessária para identificar bandas laterais sutis em GMF de alta frequência, o tipo de dado que sensores com compressão de sinal descartam antes de transmitir e que é exatamente o que define a detecção precoce de desgaste de engrenamento.
A plataforma processa o histórico de cada redutor individualmente, separando variação de carga de processo de progressão de degradação mecânica. Os alertas chegam com contexto técnico: qual modo de falha, qual a tendência, qual a urgência estimada e qual a ação recomendada.
Assim, o analista não precisa revisar espectro de cada ativo manualmente. Ele atua onde o dado aponta e sempre com evidência, escopo fechado e janela de intervenção definida antes de abrir a máquina.
