Quando um rolo de prensa falha ou trava no meio do turno, é um problema grande. A linha inteira para e a equipe precisa entrar em modo de emergência. Sem possibilidade de planejamento, muitas vezes a troca acontece no improviso, com prejuízo para todas as áreas.
A verdade é que tudo isso poderia ser evitado, mas a equipe não estava olhando para o lugar certo.
O rolo de prensa é um componente que não sinaliza de forma óbvia quando vai falhar. Ele opera sob carga constante, em ambiente hostil e muitas vezes pouco acessível. Quando o sintoma aparece de forma visível ou audível, o processo de degradação já passou do ponto em que a intervenção seria simples e barata.
A análise de vibração existe para preencher exatamente esse vazio. Ela lê sinais que a máquina comunica de forma contínua, muito antes do sintoma físico aparecer, e transforma esse sinal em informação útil para quem precisa decidir quando trocar o componente.
Neste artigo, você vai entender quais são os principais modos de falha em rolos de prensa, como cada um deles se manifesta no espectro de vibração e os benefícios de usar monitoramento contínuo nesse tipo de equipamento.
Leia também:
- O que é OEE na produção e como melhorar o indicador
- Árvore de ativos: como estruturar com Inteligência Artificial
- Qual é a melhor maneira de gerir o ciclo de vida da falha no chão de fábrica?
Modos de falha em rolos de prensa e suas assinaturas
Nem toda falha em rolo de prensa tem a mesma origem. Entender as diferenças entre cada causa é muito importante, porque cada modo de falha deixa uma assinatura distinta no espectro de vibração. Identificar esse padrão é o que permite agir antes da ruptura.
Veja os principais modos de falha nesse tipo de ativo:
Falha de rolamento
O rolamento é o componente mais suscetível em um rolo de prensa. Sob carga elevada e contínua, os elementos rolantes e as pistas se desgastam de forma progressiva, gerando frequências características que aparecem no espectro muito antes de qualquer sintoma audível ou térmico.
As frequências de falha de rolamento (BPFO, BPFI, BSF e FTF) são calculadas a partir da geometria do componente e da velocidade de rotação.
Quando um defeito começa a se desenvolver na pista externa ou interna, por exemplo, o impacto periódico entre o elemento rolante e o defeito gera um pulso que se repete em uma frequência específica. Esse padrão é detectável no domínio da frequência com antecedência suficiente para planejar a intervenção.
Em rolos de prensa, o agravante é que a carga radial constante acelera o desenvolvimento do defeito. O intervalo entre a detecção do primeiro indício e a falha funcional pode ser significativamente menor do que em aplicações de menor carga.
Desbalanceamento por desgaste de revestimento
Muitos rolos de prensa operam com revestimento elastomérico ou polimérico, que garante o atrito necessário para o transporte do material. Esse revestimento se desgasta de forma não uniforme ao longo do tempo, criando uma distribuição de massa irregular, que se manifesta como desbalanceamento dinâmico.
No espectro de vibração, o desbalanceamento aparece como uma elevação na frequência de rotação (1x), com o comportamento estável e proporcional à velocidade. À medida que o desgaste avança, a amplitude nessa frequência cresce.
Comparado ao histórico do próprio rolo, esse crescimento é um indicador direto da evolução do desgaste de revestimento, mesmo quando a inspeção visual não é viável.
Desalinhamento entre rolos ou entre rolo e acionamento
O desalinhamento pode acontecer na própria instalação ou se desenvolver ao longo do tempo por deformação de estrutura, desgaste de mancais ou ajuste inadequado após uma intervenção. Em qualquer um desses casos, ele impõe uma força maior do que o comum sobre rolamentos e acoplamentos, acelerando a degradação de múltiplos componentes ao mesmo tempo.
A assinatura clássica do desalinhamento é a presença de componentes harmônicos de rotação, especialmente 2x e 3x, com amplitude elevada em relação ao 1x. No desalinhamento angular, o sinal axial fica mais pronunciado.
Identificar esse padrão logo após uma manutenção é o que permite corrigir o problema antes que ele comprometa os rolamentos.
Trinca ou fadiga no corpo do rolo
Em aplicações de alta carga, o próprio corpo metálico do rolo pode desenvolver trincas por fadiga, especialmente na região de entalhe, solda ou variação de seção. Esse modo de falha é menos frequente, mas pode ser catastrófico, já que a progressão de uma trinca não é linear e pode resultar em uma ruptura abrupta.
A detecção via vibração, nesse caso, depende da análise de impactos de baixa frequência e de variações no envelope do sinal. Aqui, técnicas de análise de envoltória (envelope analysis) são particularmente úteis para identificar impactos periódicos que não correspondem às frequências de rolamento conhecidas, o que pode indicar uma fonte estrutural. Qualquer indicativo deve ser tratado com prioridade máxima.

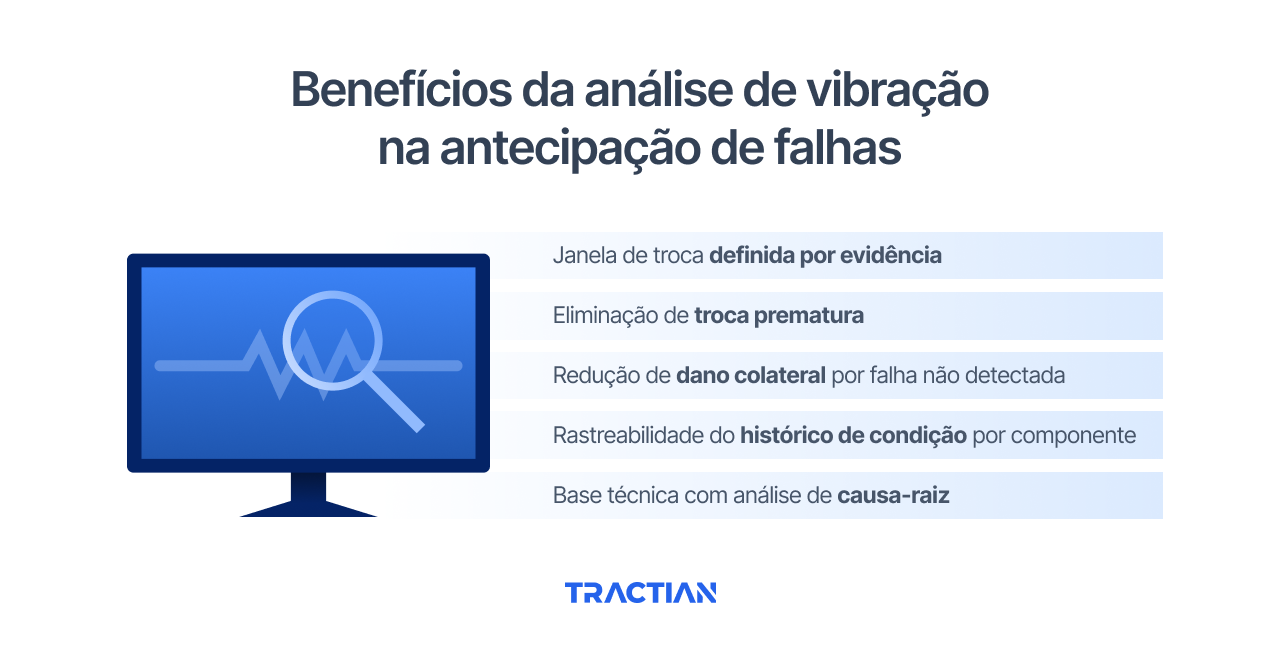

Benefícios da análise de vibração na antecipação de falhas
Sem a análise de vibração, o processo de decisão de troca de um rolo acontece praticamente no escuro, sem dados suficientes para prever ou evitar uma quebra. Antecipar a troca de um rolo economiza recursos, diminui o estresse da equipe e, principalmente, evita a parada de emergência.
Abaixo, listamos alguns dos principais benefícios:
Janela de troca definida por evidência
Com monitoramento contínuo de vibração, a decisão de trocar um rolo deixa de ser baseada em tempo fixo ou no "feeling" do técnico. Se torna possível baseá-la em tendência. Fica mais fácil tomar essa decisão quando se sabe, por exemplo, que a amplitude em determinada frequência cruzou o limiar de atenção há três semanas, que está crescendo a uma taxa consistente e que a janela de intervenção está entre 10 e 20 dias.
Isso permite programar a troca na próxima parada planejada, com a peça já adquirida, a equipe escalada e o tempo de execução estimado. A manutenção deixa de ser reativa e passa a ser uma decisão gerenciável.
Eliminação de troca prematura
Trocar um componente que ainda tinha vida útil é um custo invisível, mas real. Peça, mão de obra, tempo de parada e o risco associado a qualquer intervenção têm valor. Quando a decisão de troca é baseada apenas no tempo de uso, é comum substituir componentes saudáveis por precaução.
A análise de vibração elimina essa incerteza. Se o espectro não mostra evolução de defeito, o componente pode continuar operando. A troca acontece quando a condição real indica necessidade, não quando o calendário diz.
Redução de dano colateral por falha não detectada
Uma falha de rolamento que evolui sem detecção não afeta só o rolamento. O aumento de vibração degrada a estrutura adjacente, sobrecarrega o acoplamento, danifica o revestimento do rolo e pode comprometer o eixo. Em casos mais graves, a ruptura do rolo causa dano à correia, à estrutura de apoio e ao material em processo.
Detectar a falha em estágio inicial limita o escopo do dano. A troca de um rolamento custa uma fração do que custa uma revisão geral do conjunto.
Rastreabilidade do histórico de condição por componente
O monitoramento contínuo cria um registro histórico de cada ponto de medição. Além da detecção de falha imediata, esse histórico permite entender como diferentes rolos se comportam ao longo do tempo, identificar padrões recorrentes por posição ou por lote de componente, e construir uma base de conhecimento que torna as próximas decisões cada vez mais precisas.
Com o tempo, a equipe passa a conhecer o comportamento típico de cada rolo, o que torna anomalias ainda mais fáceis de identificar.
Base técnica com análise de causa-raiz
Quando uma intervenção é disparada por dados de vibração, a equipe chega ao componente com contexto. O técnico já sabe qual frequência estava elevada, o padrão de crescimento da amplitude, e se havia harmônicos ou modulação de sidebands que sugerem uma causa específica.
Isso orienta a inspeção e facilita a análise de causa-raiz após a troca. Em vez de registrar "falha de rolamento" na ordem de serviço, é possível identificar se a origem foi carga excessiva, lubrificação inadequada, desalinhamento ou defeito de fabricação. Esse nível de rastreabilidade é o que sustenta melhoria real ao longo do tempo.

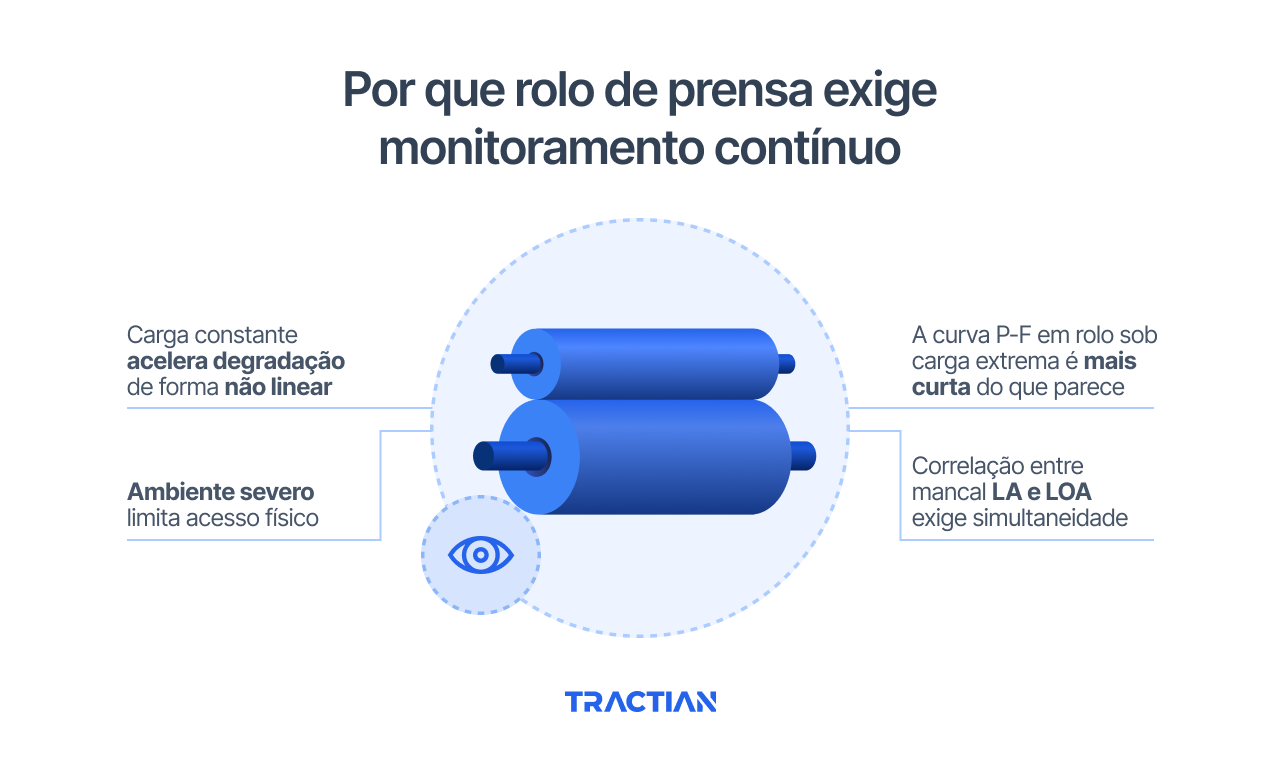

Por que rolo de prensa exige monitoramento contínuo
É fato que nem todo equipamento precisa do mesmo nível de monitoramento. Mas os rolos de prensa têm características que tornam o monitoramento contínuo não apenas recomendável, mas praticamente necessário.
Veja os fatores que tornam o monitoramento imprescindível para a gestão de rolos de prensa:
Carga constante acelera degradação de forma não linear
Um equipamento que opera em ciclos alternados entre carga e alívio dá ao componente tempo de recuperação e tende a apresentar uma curva de degradação mais previsível.
O rolo de prensa, por definição, opera sob pressão constante. Esse regime de carga contínua acelera a fadiga dos elementos de rolamento e encurta o intervalo entre o início do defeito e a falha funcional.
Isso significa que um defeito que em outra aplicação levaria meses para evoluir, em um rolo de prensa sob alta carga pode progredir em semanas. Inspeções espaçadas no tempo (mensais ou bimestrais) não têm resolução suficiente para capturar essa dinâmica.
Ambiente severo limita acesso físico
Rolos de prensa frequentemente operam em condições adversas: poeira, umidade, temperatura elevada, ruído alto e espaço restrito.
Esses fatores limitam a inspeção visual e sensorial direta, tornando o diagnóstico baseado em observação presencial impreciso e, em muitos casos, inviável sem parar o equipamento.
O sensor instalado no mancal coleta o sinal de dentro, onde a informação está. Não importa o quanto o ambiente externo dificulte o acesso: o dado chega de forma contínua e confiável.
A curva P-F em rolo sob carga extrema é mais curta do que parece
A curva P-F, que representa o intervalo entre o ponto de falha potencial detectável (P) e a falha funcional (F), é um dos conceitos centrais da manutenção preditiva. Ela define quanto tempo a equipe tem para agir depois que um defeito se torna detectável.
Em rolos de prensa sob carga extrema, esse intervalo é comprimido. A carga acelera a progressão do defeito e reduz o tempo disponível para programar e executar a intervenção. Isso não torna a análise de vibração menos eficaz, pelo contrário. Só torna a frequência de coleta ainda mais crítica.
O monitoramento contínuo com análise em tempo real, é o que garante que o ponto P seja detectado cedo o suficiente para agir dentro do intervalo disponível.
Correlação entre mancal LA e LOA exige simultaneidade
Um rolo de prensa é apoiado em dois mancais: lado do acionamento (LA) e lado oposto ao acionamento (LOA). Em muitas falhas, o comportamento dos dois mancais está correlacionado. Um desalinhamento, por exemplo, se manifesta de forma diferente nos dois lados, e a leitura conjunta é necessária para um diagnóstico correto.
Inspeções pontuais com coletores portáteis raramente capturam os dois mancais no mesmo instante e nas mesmas condições de operação. Por outro lado, o monitoramento contínuo com sensores fixos nos dois pontos garante simultaneidade, consistência e a capacidade de comparar os sinais no mesmo intervalo de tempo. Isso é essencial para identificar padrões de falha que dependem dessa correlação.
Como a Tractian faz análise de vibração em rolos de prensa
O monitoramento de vibração em rolos de prensa exige mais do que instalar um sensor e esperar por um alerta. A efetividade do processo depende de onde o sensor está posicionado, com que frequência os dados são coletados e como a análise é conduzida.
A solução de monitoramento de condição da Tractian foi desenvolvida para operar de forma contínua em ambientes industriais severos, como é o contexto dos rolos de prensa. Os sensores são instalados diretamente nos mancais, nos dois lados do rolo, garantindo a simultaneidade de coleta que o diagnóstico correto exige.
Os dados são coletados em alta frequência e processados por modelos de inteligência artificial treinados para identificar as assinaturas específicas de cada modo de falha: frequências de rolamento, harmônicos de desbalanceamento, padrões de desalinhamento e impactos de fadiga estrutural.
Quando uma anomalia começa a se desenvolver, o sistema identifica o padrão, avalia a progressão e gera um alerta com diagnóstico orientado, indicando o que mudou, o que provavelmente está acontecendo e qual é a urgência da intervenção.
Mais do que detectar a falha, o sistema acompanha a evolução da condição ao longo do tempo. Isso permite que a equipe de manutenção veja a tendência se formando, avalie a velocidade de progressão e tome a decisão de intervenção com base em evidência técnica.
Como consequência, a janela de troca passa a ser definida pela própria condição do equipamento, causando menos paradas inesperadas e trazendo mais previsibilidade para a operação.
Você pode continuar trocando peças no meio do turno, com a linha parada e o gerente no seu pescoço. Ou pode começar a monitorar seus ativos com a Tractian. A escolha é sua, mas uma delas tem custo muito mais alto.
