Em plantas frigoríficas, o compressor de amônia é o coração do sistema. Se ele para, a câmara aquece, a cadeia de frio se rompe e a perda de produto entra na conta antes mesmo do custo do reparo.
Em frigoríficos de aves, suínos e bovinos, em laticínios, em fábricas de sorvete e em armazéns refrigerados, o cálculo é o mesmo. Uma falha não planejada na refrigeração custa muito mais do que a manutenção preventiva que a teria evitado.
E há uma camada adicional de risco, porque a amônia é tóxica e inflamável. Um problema mecânico que se desdobra em vazamento aciona protocolos de emergência, envolve órgãos ambientais e expõe a operação a riscos que vão muito além da disponibilidade do ativo.
É por isso que, em compressores de amônia, vibração é um dos sinais mais valiosos da rotina de manutenção. Ela revela cedo o que a pressão e a temperatura só mostram depois que o componente já está comprometido.
Este artigo cobre como monitorar compressores de amônia, onde sensores devem ser instalados, o que eles medem e como o time interpreta esses dados junto com os parâmetros de processo.
Leia também:
- Sensor de vibração em reatores químicos: como monitorar áreas classificadas
- Como ler dados de vibração e ultrassom em compressores industriais
- Top 5 Softwares de Manutenção Preditiva para Indústria

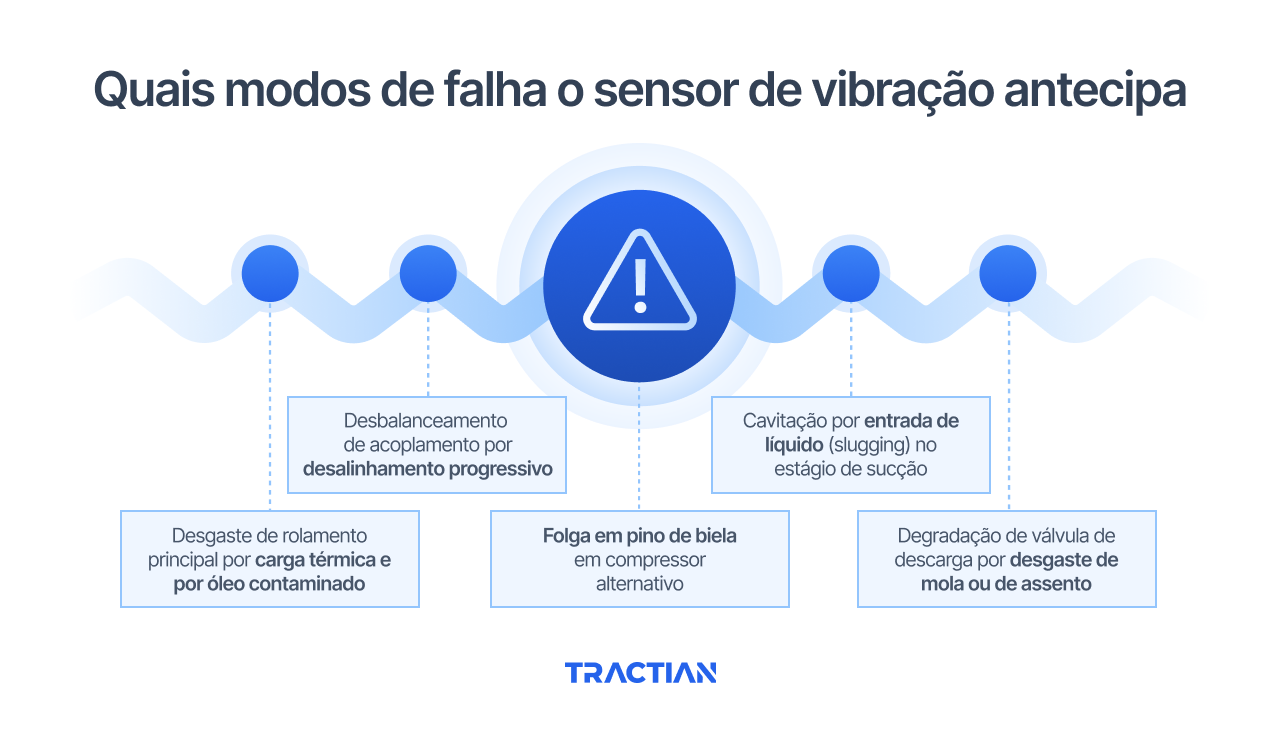

Quais modos de falha o sensor de vibração antecipa
Em compressores de amônia, alguns modos de falha começam silenciosos no campo mecânico antes de aparecerem na pressão ou na temperatura. A vibração é o que denuncia primeiro cada um deles.
Veja os modos de falha que podem ser evitados com monitoramento:
Desbalanceamento de acoplamento por desalinhamento progressivo
O desalinhamento entre motor e compressor evolui aos poucos, normalmente por movimentação térmica da base, desgaste de calços ou afrouxamento de chumbadores.
A vibração mostra esse desvio na frequência de rotação (1x) e em 2x, com componentes axiais quando o desalinhamento é angular. Antes de o acoplamento falhar mecanicamente, o sensor já acusa essa tendência com base na progressão do desvio.
Folga em pino de biela em compressor alternativo
Em compressores de pistão, a folga excessiva no pino da biela é um dos modos de falha mais perigosos. Isso porque a carga cíclica sobre o pino acelera a folga de forma não-linear e, em estágio avançado, pode levar à ruptura da biela com risco estrutural ao bloco todo.
A assinatura dessa falha aparece como impactos repetitivos sincronizados com o ciclo de compressão, com energia em altas frequências (envelope) antes mesmo de o ruído ser perceptível na sala de máquinas. Se for ignorada, leva à quebra catastrófica.
Desgaste de rolamento principal por carga térmica e óleo contaminado
Em sistemas de amônia, o óleo lubrificante trabalha em condições severas. Contaminação por umidade, acúmulo de partículas metálicas e degradação térmica reduzem a película hidrodinâmica e iniciam um processo de fadiga superficial no rolamento.
A assinatura aparece nas frequências características (BPFI, BPFO, BSF) e cresce em harmônicas conforme a deterioração avança. Quando é detectada cedo, a lubrificação pode ser trocada em parada programada. Se é detectada tarde, leva junto o eixo e, em casos extremos, gera contato metal-metal com risco de vazamento.
Para isso, sensores de vibração com ultrassom acoplado são a melhor opção.
Cavitação por entrada de líquido (slugging) na sucção
O slugging acontece quando refrigerante líquido chega à sucção e o compressor tenta comprimir um fluido incompressível.
A vibração dispara em pulsos abruptos, normalmente em larga banda, e cada evento castiga válvulas, mancais e, no caso de alternativos, a própria estrutura do compressor. Em parafuso, o impacto é menor, mas ainda significativo no desgaste dos rotores.
Degradação de válvula de descarga por desgaste de mola ou assento
Em compressores alternativos, a válvula de descarga é uma peça de consumo. Quando a mola perde tensão ou o assento sofre erosão, a vibração mostra padrões anormais nas harmônicas da frequência de rotação, especialmente nas que coincidem com o ciclo de abertura e fechamento.
A queda de rendimento volumétrico vem depois, junto com aumento de consumo energético e queda na capacidade de refrigeração.
Onde instalar sensor em compressores de amônia
Bons sensores em pontos ruins entregam dados de má qualidade. Por isso, a regra básica é sempre instalar o mais próximo possível do mancal, em contato firme com massa metálica, evitando carcaças finas que filtram o sinal.
A partir daí, o que muda é a topologia da máquina:
Compressor parafuso (mais comum em amônia)
O compressor parafuso domina as plantas de amônia de médio e grande porte. A operação é contínua, sem ciclo de pistão, e os modos de falha se concentram nos mancais dos rotores macho e fêmea, no acoplamento com o motor e na bomba interna de óleo.
Os pontos prioritários de instalação são:
- Mancais de sucção e de descarga dos rotores, idealmente um sensor em cada lado da máquina, alinhado radialmente sobre o mancal. Esses pontos capturam a maior parte das falhas de rolamento, desbalanceamento e desgaste interno dos rotores.
- Mancal lado acoplamento do motor, para captar desalinhamento e degradação do acoplamento antes que se propague para o compressor.
- Mancal oposto ao acoplamento (LOA) do motor, importante para distinguir uma falha originada no motor de uma falha originada no compressor.
Em parafusos de grande porte (acima de 250 TR), faz diferença usar sensores triaxiais nos mancais principais. A componente axial é o que melhor evidencia desalinhamento angular e desgaste de mancais axiais, comuns em máquinas que operam sob variação de pressão de sucção ao longo do dia.
Compressor alternativo (pistão)
O compressor alternativo é menos comum em grandes plantas, mas ainda é encontrado em sistemas de menor capacidade, em refrigeração industrial mais antiga e em aplicações de baixa temperatura com booster.
A natureza cíclica do ativo gera uma vibração de fundo muito maior, com picos sincronizados ao movimento alternado dos pistões.
Os pontos prioritários são:
- Cabeçote (top dead center), próximo ao bloco das válvulas. Esse é o ponto sensível para detectar slugging, degradação de válvula e folga no pino da biela. Quando bem instrumentado, o cabeçote denuncia esses modos de falha muito antes da pressão ou temperatura mostrarem desvio.
- Mancal principal do virabrequim, lado acoplamento e lado oposto. Aqui aparecem desgaste de mancal, folga axial e desalinhamento com o motor.
- Carter, em compressores menores, quando não há acesso direto ao mancal. Não é o ponto ideal, mas funciona para acompanhar tendência de longo prazo.
A direção da medição também importa. Em alternativos, vale priorizar a leitura radial (perpendicular ao eixo) nos mancais e axial nos cabeçotes, justamente por causa do componente de impacto.

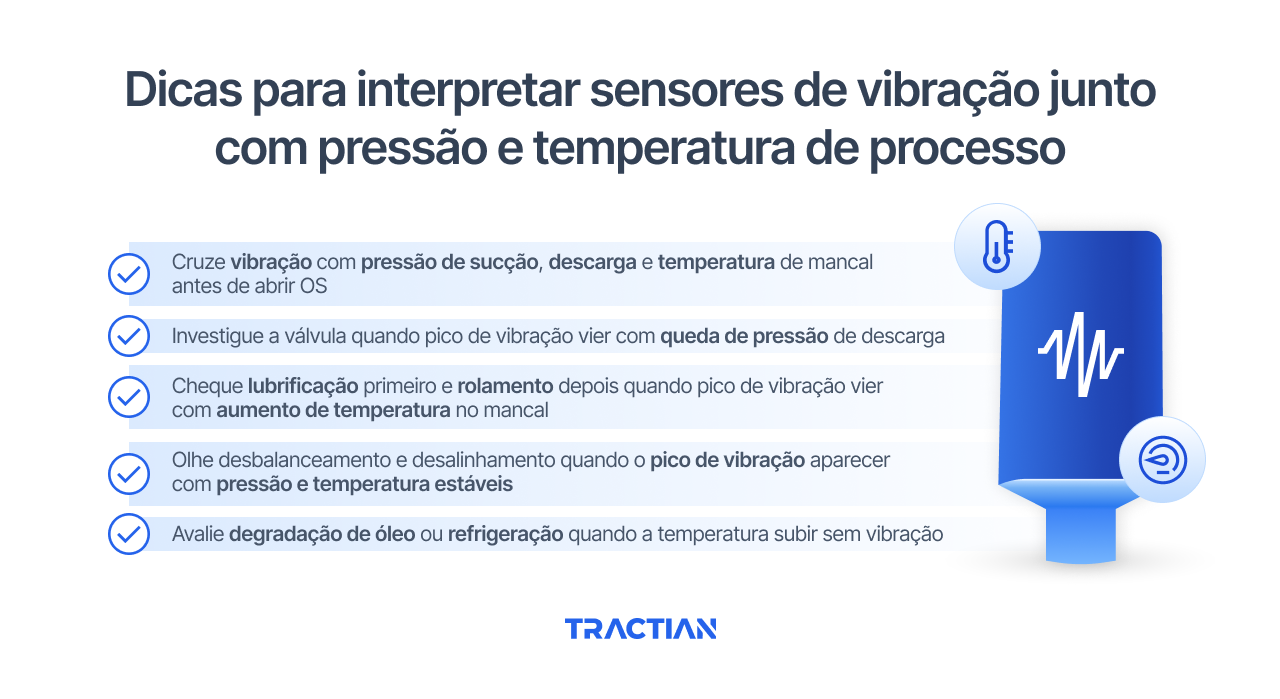

Dicas para interpretar sensores de vibração junto com pressão e temperatura de processo
A vibração isolada conta metade da história. Em compressor de amônia, a outra metade está nas pressões de sucção e descarga e nas temperaturas de mancal, descarga e óleo.
Cruzar essas informações antes de abrir uma OS economiza horas de campo e evita intervenções nos pontos errados.
Veja algumas dicas valiosas:
Cruze vibração com pressão de sucção, pressão de descarga e temperatura de mancal antes de abrir OS
Esse deve ser o primeiro reflexo antes que qualquer intervenção.
Um pico de vibração sem nenhum movimento nos parâmetros de processo aponta para falha mecânica pura. Por outro lado, um pico acompanhado de mudança em pressão ou temperatura aponta para algo na fronteira entre processo e mecânica, e a investigação muda completamente.
Investigue a válvula quando o pico de vibração vier com queda de pressão de descarga
Em compressores alternativos, esse é o sinal clássico de válvula de descarga em degradação. A mola perdendo tensão ou o assento erodido reduz o rendimento volumétrico, e o sensor capta os impactos anormais antes da pressão cair de forma significativa.
Programar a troca da válvula em janela curta evita queda de capacidade de refrigeração na planta inteira.
Cheque lubrificação primeiro e rolamento depois quando o pico vier com aumento de temperatura no mancal
Um aumento de vibração vir acompanhado de um aumento de temperatura raramente é coincidência. Na maioria das vezes, a causa raiz está em lubrificação inadequada (óleo contaminado, viscosidade fora da especificação, falha de bomba interna), e o rolamento ainda pode ser salvo.
Trocar o óleo, fazer análise físico-química e verificar o circuito de lubrificação antes de programar a troca do rolamento evita custo desnecessário.
Olhe desbalanceamento e desalinhamento quando o pico aparecer com pressão e temperatura estáveis
Quando o processo está limpo, mas a vibração subiu, é hora de olhar para o acoplamento, para a base e para a estrutura do conjunto motor-compressor.
Movimentação térmica da fundação, afrouxamento de chumbadores ou desgaste de calços são as suspeitas principais. Em compressor parafuso, esse padrão também aparece quando há desgaste assimétrico nos rotores.
Avalie degradação de óleo ou de refrigeração quando a temperatura subir sem vibração
A vibração estável diz que a parte mecânica está bem. Se a temperatura está subindo, o problema está no fluido térmico (óleo do compressor) ou na refrigeração desse óleo (resfriador a água ou a refrigerante).
Investigar a temperatura antes que ela vire um problema mecânico evita que a operação acabe trocando rolamento por um problema que era de circuito de óleo.
Como a Tractian monitora compressores de amônia com sensores de vibração
Monitorar compressores de amônia exige mais do que instalar sensor e configurar alarme. O sistema precisa entender a máquina, correlacionar vibração com momentos do processo e priorizar o que importa, sem afogar o time em alertas irrelevantes.
A solução de monitoramento de condição da Tractian foi construída para isso. Os sensores instalados nos mancais e cabeçotes coletam vibração em alta frequência de forma contínua, e o modelo de autodiagnóstico com IA aprende o comportamento de cada compressor em cada condição operacional, da partida fria à operação em carga reduzida.
Quando uma anomalia surge, o sistema identifica o modo de falha provável, aponta a urgência e entrega o diagnóstico já contextualizado para o analista.
Isso se converte em menos horas de parada não planejada, menos gasto com manutenção corretiva e mais tempo da equipe de confiabilidade dedicado a ativos críticos.
Se o compressor de amônia falha, junto do custo de manutenção vem uma avalanche de problemas. É uma sala de máquinas evacuada, um protocolo ambiental acionado e uma conversa difícil com o cliente que ficou sem produto.
O sensor de vibração que antecipa essa falha já existe. A escolha é quando você vai instalá-lo: agora ou só depois do prejuízo.
