Em plantas de cimento, o moinho de bolas é o ativo que define o ritmo da operação no circuito de moagem.
Ele transforma o clínquer em cimento por meio de impacto e atrito, com toneladas de corpos moedores girando dentro de um casco cilíndrico que mede dezenas de metros e pesa centenas de toneladas. Não é à toa que uma parada não programada nesse ativo costuma custar dias de produção e centenas de milhares de reais.
Mas não se engane. Monitorar um moinho de bolas não é a mesma coisa que monitorar um motor elétrico ou um ventilador. A baixa rotação, a vibração de processo de altíssima energia e a complexidade do trem de acionamento exigem uma abordagem específica.
Este artigo explora como o monitoramento contínuo beneficia a manutenção de moinhos de bolas na indústria do cimento, onde instalar os sensores, e como as opções mais modernas antecipam as falhas mais caras desse ativo.
Leia também:
- Como ler dados de vibração e ultrassom em compressores industriais
- Monitoramento contínuo em prensas automotivas: benefícios e como fazer
- Top 5 Softwares de Manutenção Preditiva para Indústria
Por que moinhos de bolas precisam de mais do que o monitoramento padrão
Um moinho de bolas opera tipicamente entre 15 e 25 RPM. Para efeito de comparação, um motor de indução comum trabalha a 1.500 ou 1.800 RPM. Essa diferença de quase dois algarismos muda completamente o que importa em uma análise de vibração.
Em baixa rotação, as frequências características de falha em mancais de grande porte caem para a faixa de poucos Hz, ou até abaixo de 1 Hz.
A energia do sinal vibratório nessas frequências é baixa, e a maior parte dos sensores industriais simplesmente não tem resposta confiável nessa região do espectro. O ativo pode estar com um defeito em estágio avançado e o sensor ainda assim mostrar uma assinatura "limpa".
Além disso, esse tipo de ativo opera com uma vibração natural de processo. Dentro do moinho, dezenas de toneladas de bolas estão sendo arremessadas contra o material e contra o próprio revestimento do casco, milhares de vezes por minuto.
Essa vibração de processo é da ordem de centenas de mm/s e mascara, com folga, qualquer sinal nascente de falha em rolamento, engrenagem ou estrutura.
A baixíssima rotação com altíssimo ruído mecânico de processo é uma combinação péssima para sensores padrão e metodologias de análise convencionais. Para um diagnóstico confiável, é preciso uma cadeia de monitoramento preparada para baixa frequência, com resolução espectral adequada, sensibilidade real em mm/s nos primeiros Hz e técnicas complementares capazes de extrair sinal mesmo onde a vibração já está saturada.

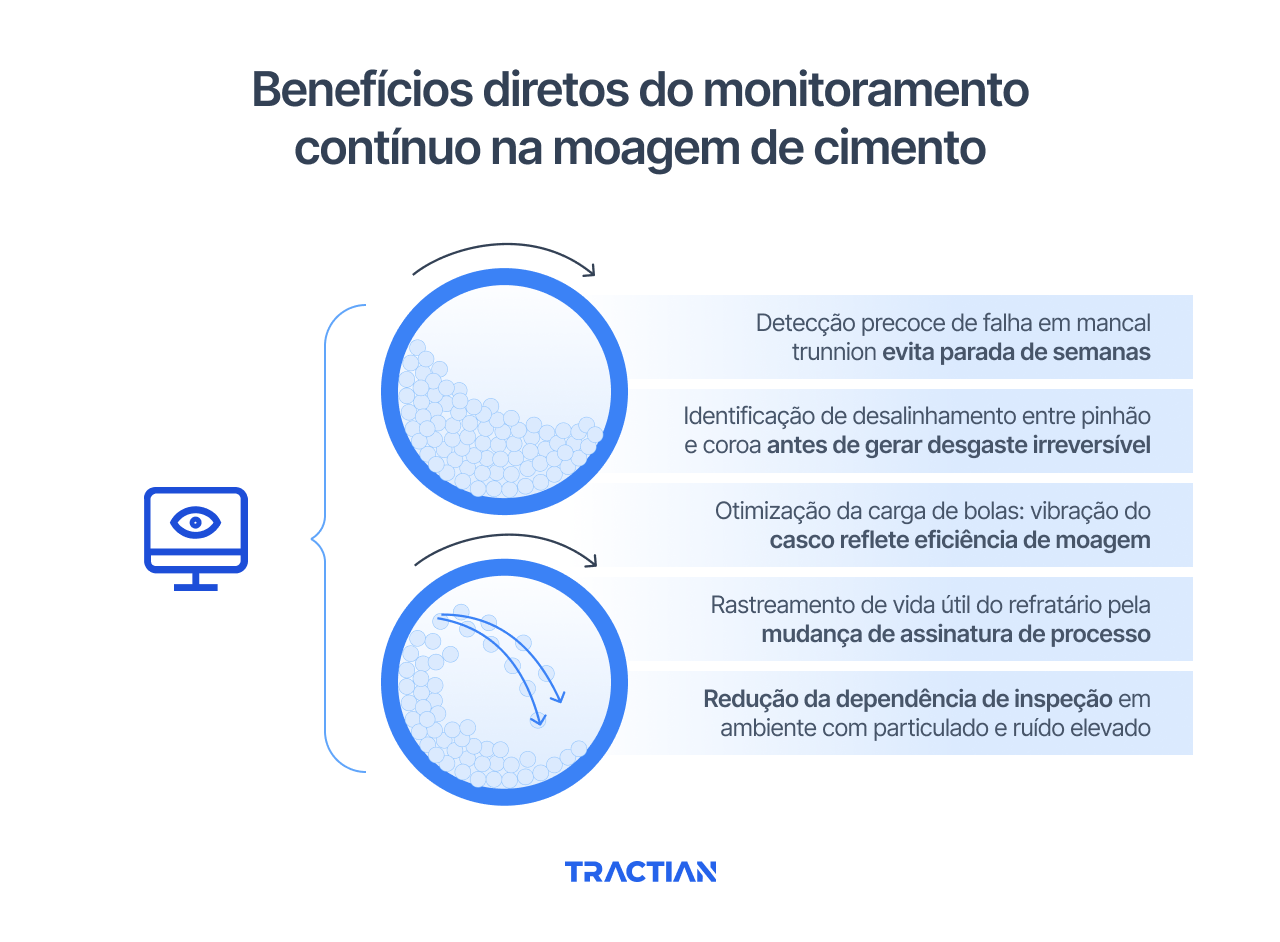

Benefícios diretos do monitoramento contínuo na moagem de cimento
Quando o monitoramento é feito do jeito certo, os ganhos aparecem na rotina de manutenção e no resultado da operação.
Veja como o monitoramento contínuo bem feito beneficia uma operação com moagem de cimento:
Detecção precoce de falha em mancal trunnion evita paradas longas
A troca de um mancal trunnion danificado é uma intervenção pesada, que envolve a desmontagem parcial do moinho, içamento e ajustes finos.
Mas quando esse tipo de falha é identificada em estágio inicial, é possível planejar a intervenção na próxima parada programada, substituir só o componente afetado e evitar uma parada emergencial que pode durar de duas a três semanas.
Identificação de desalinhamento antes de gerar desgaste irreversível
Um pequeno desalinhamento radial ou axial entre o pinhão e a coroa, se não for corrigido, leva ao desgaste concentrado em um dos flancos dos dentes. Esse desgaste é progressivo e, quando visível em inspeção, normalmente já comprometeu boa parte da vida útil do conjunto.
O monitoramento contínuo da assinatura de engrenamento detecta o problema enquanto ele ainda é corrigível com ajuste de alinhamento e relubrificação adequada.
Otimização da carga de bolas via assinatura vibratória do casco
A vibração do casco do moinho carrega informações diretas sobre o regime de moagem. Padrões característicos no sinal podem indicar carga de bolas mal dimensionada, distribuição irregular, sobrecarga ou subcarga de material.
Times de operação que cruzam esses dados com os de processo conseguem ajustar a carga de bolas e o fluxo de alimentação para manter o moinho no ponto ótimo de eficiência energética, o que tem impacto direto no consumo específico de kWh por tonelada de cimento.
Rastreamento da vida útil do revestimento pela mudança da assinatura de processo
Ao longo do tempo, o desgaste das placas de revestimento e dos liners altera a forma como as bolas interagem com o casco. Essa mudança aparece, ainda que de forma sutil, no comportamento vibratório de longo prazo.
Acompanhar essa evolução com análise preditiva ajuda a programar a troca de revestimento no momento certo, sem trocar antes do necessário nem deixar o desgaste comprometer a moagem.
Redução da dependência de inspeção em ambiente hostil
Em torno de um moinho de cimento, o nível de ruído ultrapassa 90 dB, há particulado fino em suspensão e a temperatura é elevada. Inspeções com coletor manual nesse ambiente são desgastantes, perigosas e oferecem apenas um retrato instantâneo do ativo.
O monitoramento contínuo elimina essa dependência e libera o time técnico para atuar onde a presença humana realmente agrega valor, sem colocar ninguém em risco à toa.

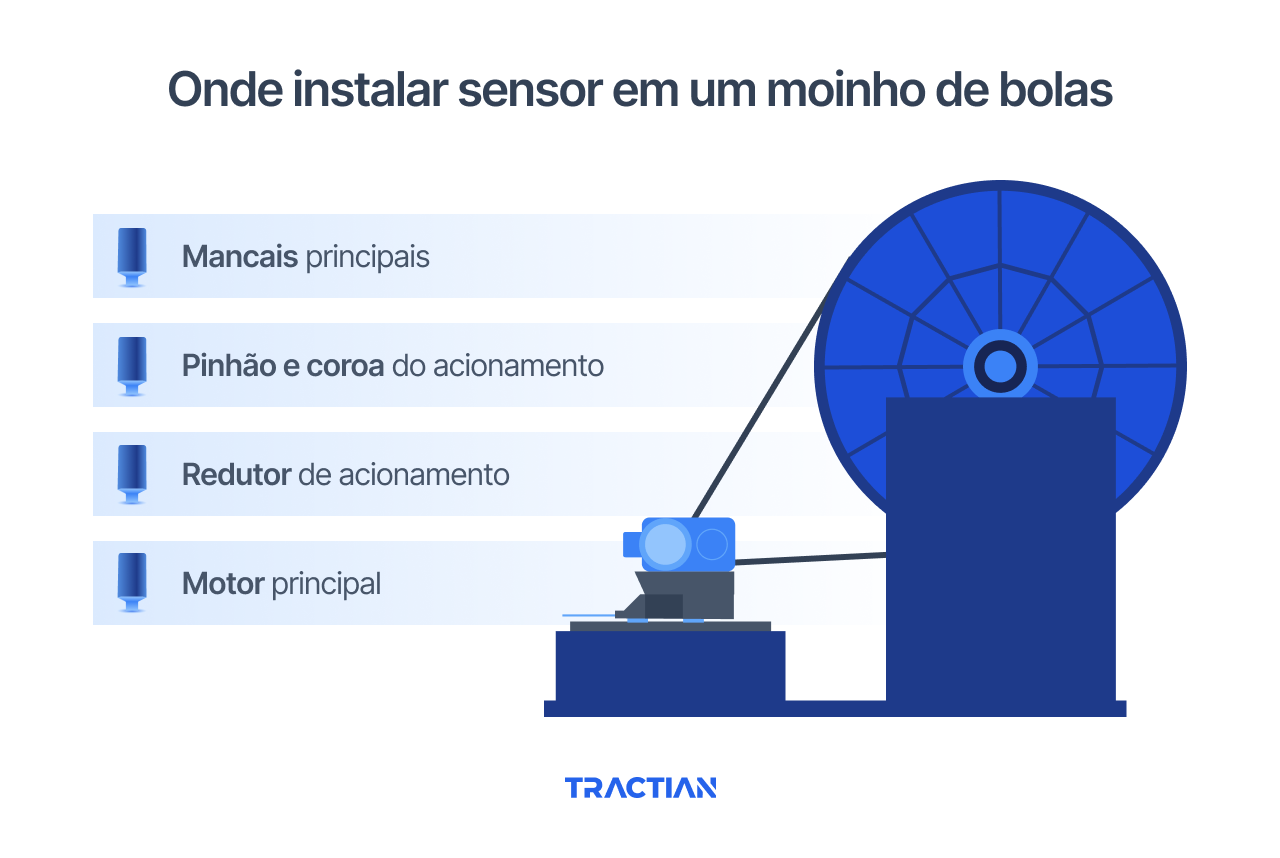

Onde instalar sensor em um moinho de bolas
A decisão de onde monitorar é tão importante quanto a tecnologia usada.
Um moinho de bolas tem quatro pontos críticos, e cada um exige atenção específica:
Mancais principais (mancais trunnion)
São os mancais que sustentam o peso do casco e da carga moedora. Operam em baixíssima rotação, sob carga radial gigantesca, com lubrificação geralmente hidrodinâmica forçada.
Aqui, o que se quer detectar é o início de microfraturas, problemas de filme lubrificante e contaminação do óleo.
A medição direta de vibração é difícil pela baixa rotação, mas sensores com ultrassom capturam muito bem eventos de atrito e de falha de lubrificação que antecedem qualquer sintoma vibratório.
Pinhão e coroa do acionamento
O par pinhão-coroa transmite o torque do trem de acionamento ao casco do moinho. É um dos componentes mais caros e demorados de trocar em toda a planta.
Aqui, o monitoramento precisa enxergar a frequência de engrenamento (GMF) e suas bandas laterais, além de detectar desalinhamento, desgaste irregular e perda de backlash.
Sensores instalados próximos ao pinhão, em direção radial e axial, capturam essa assinatura com a melhor relação sinal-ruído possível.
Redutor de acionamento
Os redutores de moinho de cimento têm múltiplos estágios e operam com cargas elevadas e ciclos contínuos. Falhas em rolamentos intermediários e em engrenagens internas são extremamente comuns, mas podem ser identificadas antes de causar estrago.
Para isso, cada eixo precisa de pelo menos um ponto de medição, idealmente nas posições de mancal mais carregadas.
Motor principal
O motor que aciona o moinho é geralmente um motor de média ou alta tensão, com partida especial e regime de operação contínuo.
Falhas elétricas (excentricidade de rotor, problemas em barras), falhas mecânicas (desbalanceamento, rolamentos) e problemas de alinhamento com o redutor exigem monitoramento nos dois mancais do motor e na transmissão.
A regra geral é: cada elemento rotativo crítico precisa de pelo menos um ponto de medição em cada mancal, em direção radial. Para componentes específicos como pinhão e coroa, vale a pena adicionar medição axial e, sempre que possível, complementar com ultrassom.
Como a Tractian monitora moinhos de bolas com vibração e ultrassom
A solução de monitoramento de condição da Tractian foi desenhada justamente para ativos como o moinho de bolas, onde a baixa rotação e a vibração de processo derrubam abordagens convencionais.
Cada sensor combina vibração, ultrassom, temperatura e campo magnético em um único ponto de medição, o que permite detectar falhas mecânicas, elétricas e de lubrificação com a mesma instalação.
O ultrassom faz aqui o trabalho que a vibração sozinha não consegue. Ele identifica eventos de fricção e perda de filme lubrificante nos mancais trunnion semanas antes da assinatura vibratória se manifestar.
A análise é apoiada pelos modelos de IA da Tractian, que aprenderam a comportamento desse tipo de ativo a partir do maior conjunto de dados de saúde de máquinas da indústria, e devolvem para o time de confiabilidade um diagnóstico de causa raiz e recomendações, em vez de apenas emitir alarmes.
Esperar um moinho de bolas quebrar para ir atrás de manutenção é uma estratégia que sai muito cara. A CSN Cimentos, uma das maiores indústrias do Brasil, implementou o monitoramento de condição e economizou R$4,54 milhões no custo de manutenção em menos de um ano.
Com o monitoramento inteligente da Tractian, você poupa a máquina, a equipe e a sua dor de cabeça.
