O rolamento que quebra na manhã de segunda raramente estava saudável na sexta anterior. Na maior parte das vezes, o defeito já existia, mas com energia baixa demais para aparecer no espectro de velocidade, escondido atrás das harmônicas de rotação e do ruído estrutural. O que faltou foi uma técnica para identificar esse sinal.
O envelope de aceleração cobre essa lacuna. Enquanto o espectro convencional exige que o defeito já tenha maturidade suficiente para se manifestar como pico em uma frequência calculável, o envelope enxerga a fase anterior. Ele lê os impactos periódicos de baixa energia que o rolamento produz assim que a pista, o elemento rolante ou a gaiola começam a apresentar irregularidade.
Isso dá à equipe semanas (ou até meses) de antecedência para programar uma intervenção e evitar uma falha grande no rolamento.
Este artigo trata do lugar do envelope de aceleração no diagnóstico de rolamento: o que ele isola, por que ele antecipa a falha, em que casos ele substitui o espectro convencional e quais erros aparecem com mais frequência na leitura.
Leia também:
- Sincronização de sensores industriais: como garantir o funcionamento com IA
- Como Prever Quebras de Máquinas na Indústria com sensores inteligentes
- IA na Manutenção Industrial: Como aumenta a precisão de sensores?
O que é envelope de aceleração
O envelope de aceleração é uma técnica de processamento de sinal que extrai a modulação de amplitude presente em uma banda de alta frequência do espectro de vibração e a rebate para a banda baixa, onde residem as frequências características de defeito de rolamento.
O resultado desse processo é um espectro secundário, chamado de envelope,em que a assinatura do defeito aparece com clareza mesmo quando o espectro convencional ainda não indica nada.
Em termos práticos, o envelope traduz um evento de impacto em uma frequência de repetição. Cada vez que um elemento rolante passa por um defeito na pista, gera um pulso curto e de banda larga. Esses pulsos excitam ressonâncias estruturais em faixas altas (tipicamente entre 1 kHz e 20 kHz) e produzem uma envoltória modulada. A frequência dessa modulação é a frequência de defeito. É esse ritmo de repetição que o envelope isola para identificar uma falha potencial.
Diferença entre espectro de vibração convencional e envelope
O espectro convencional trabalha com o sinal bruto de vibração e mostra a energia distribuída por frequência. Mas para um defeito nascente em rolamento, os impactos ainda são fracos e a energia se dilui em uma faixa muito ampla, de forma que não aparece no espectro. O pico esperado em BPFO ou BPFI não é perceptível porque, em amplitude bruta, ele não se distingue do ruído de fundo.
O envelope resolve esse problema por um caminho indireto. Em vez de procurar o pico na frequência do defeito no sinal cru, ele aplica um filtro passa-banda em uma faixa alta onde as ressonâncias do rolamento amplificam os impactos, retifica o sinal, aplica um filtro passa-baixa para extrair a envoltória e só então calcula a FFT.
Nesse novo espectro, a energia dispersa dos impactos se consolida na frequência de repetição, que é a frequência de defeito. O pico que não existia no espectro de velocidade aparece limpo no envelope.
A demodulação e o que ela isola
A demodulação e o envelope são, na prática, o mesmo conceito. A técnica isola a componente de baixa frequência que modula um portador de alta frequência. Na análise de vibração de rolamento, o portador é a ressonância estrutural excitada pelos impactos, e o modulador é a repetição periódica desses impactos.
O que o envelope entrega, portanto, não é um espectro convencional deslocado, mas um espectro qualitativamente diferente. Ele suprime a componente de rotação (1x, 2x, 3x), suprime as harmônicas de engrenamento, suprime o ruído aerodinâmico ou hidráulico do processo e mantém só o padrão de repetição dos impactos. Em um rolamento com defeito precoce, esse padrão é o único sinal disponível.
Por que o envelope de aceleração detecta rolamento mais cedo
O envelope antecipa a detecção porque enxerga o defeito na fase em que ele ainda é evento de impacto, antes de virar uma assinatura harmônica.
A curva PF do rolamento tem quatro estágios reconhecidos. Nos estágios 1 e 2, o defeito existe mecanicamente, mas o espectro convencional é praticamente cego. Só a partir do estágio 3 as frequências de defeito aparecem com amplitude suficiente para dispensar processamento avançado.
O ganho de antecipação é significativo. Em um rolamento típico, com rotação normal, o intervalo entre a primeira detecção por envelope e a manifestação clara no espectro convencional fica em geral entre dois e três meses. Para a operação que consegue capturar o defeito nessa janela, a troca que seria uma corretiva emergencial pode ser resolvida em uma preditiva planejada, com peça em estoque, janela definida e equipe alocada sem prejuízo.
Como o impacto do defeito aparece antes de virar assinatura harmônica
Um defeito recém-instalado em uma pista de rolamento é geometricamente pequeno. Cada passagem do elemento rolante sobre esse defeito gera um impacto de curta duração e amplitude baixa.
Um impacto curto tem conteúdo de frequência distribuído em uma banda ampla, com pouca energia concentrada em qualquer frequência específica.
O problema para o espectro convencional é que essa energia se perde no meio do ruído natural do processo. A região baixa do espectro já é preenchida pela vibração de rotação, pelo desbalanceamento residual, a folga do acoplamento, etc. Então qualquer defeito nascente sutil, com energia dispersa e amplitude fraca, some por baixo.
Por filtrar uma banda alta e extrair a envoltória, o envelope isola exatamente o padrão que a rotação e o desbalanceamento não produzem: a repetição periódica de eventos curtos. É como aumentar o ganho do sinal que interessa sem aumentar o ganho do ruído.
À medida que o defeito progride e vira spalling extenso, o impacto ganha energia e a assinatura harmônica aparece também no espectro convencional. Mas nesse ponto, a janela de intervenção planejada já se estreitou.
BPFO, BPFI, BSF e FTF em envelope
As quatro frequências características de defeito de rolamento têm o mesmo cálculo no envelope e no espectro convencional. O que muda é a probabilidade de encontrá-las quando o defeito ainda está no início.
O BPFO (Ball Pass Frequency Outer Race) é a frequência com que cada elemento rolante passa por um ponto fixo da pista externa. Como a pista externa costuma estar em posição fixa no alojamento, o defeito em BPFO gera pulsos regulares e limpos, que aparecem no envelope como um pico bem definido, muitas vezes com harmônicas em 2x e 3x da BPFO.
Já o BPFI (Ball Pass Frequency Inner Race) tem um comportamento diferente. Como a pista interna gira com o eixo, o defeito passa alternadamente pela zona de carga e pela zona sem carga. O impacto varia de amplitude a cada rotação, e essa variação gera bandas laterais espaçadas em 1x RPM em torno da BPFI. No envelope, o pico principal em BPFI com bandas laterais em 1x é a assinatura clássica de defeito em pista interna.
O BSF (Ball Spin Frequency) descreve a rotação do próprio elemento rolante. O defeito na esfera ou no rolo aparece em BSF, muitas vezes com bandas laterais espaçadas em FTF (a frequência de rotação da gaiola). É o mais difícil de identificar por inspeção do espectro cru e o que mais se beneficia do envelope.
O FTF (Fundamental Train Frequency) corresponde à rotação da gaiola. O defeito puro em FTF é raro e costuma indicar uma deterioração avançada nos outros componentes do rolamento. A principal utilidade dessa medição é servir de referência para as bandas laterais dos outros picos.

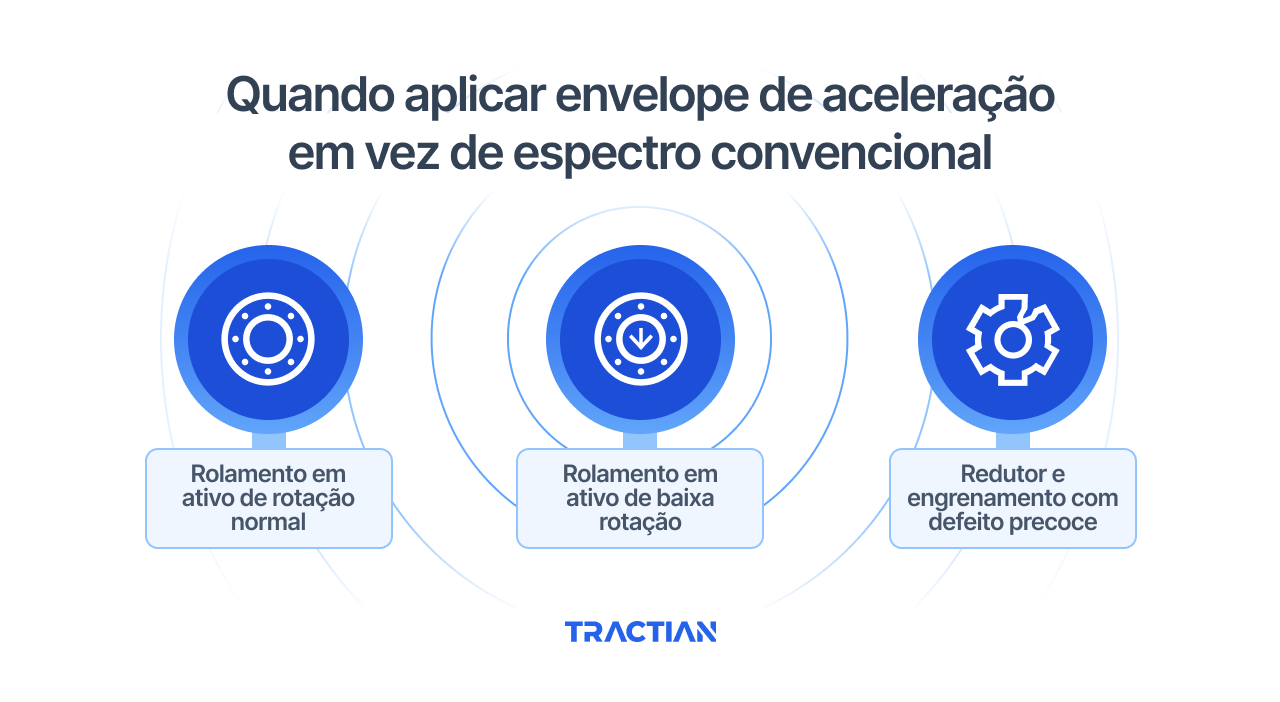

Quando aplicar envelope de aceleração em vez de espectro convencional
O envelope serve como um complemento e não necessariamente substitui o espectro de velocidade nem o espectro de aceleração. Veja onde ele antecipa a detecção o suficiente para justificar seu peso no fluxo de análise:
Rolamento em ativo de rotação normal
Em um ativo com rotação típica (entre 900 e 3600 RPM), o envelope antecipa a detecção em dois a três meses em relação ao espectro convencional. É a aplicação padrão da técnica e também onde ela demonstra o ganho mais consistente. Se enquadram muito bem nesse cenário: motor elétrico, bomba centrífuga, ventilador, compressor com mancal de rolamento, entre outros.
A prática mais recomendada é o uso combinado de técnicas. Ou seja, usar envelope para detecção precoce, espectro de aceleração e velocidade para confirmação do modo de falha e para acompanhamento da severidade à medida que a falha progride.
Rolamento em ativo de baixa rotação
Em ativos de baixa rotação (abaixo de 100 RPM em geral, e criticamente abaixo de 30 RPM), o envelope tem uma limitação. A energia dos impactos é proporcional à velocidade, então em rotação baixa cada impacto tem amplitude reduzida e a probabilidade de excitar a ressonância estrutural na faixa alta cai.
Além disso, as frequências de defeito caem para valores muito baixos, o que exige janelas de aquisição longas para ter uma resolução espectral adequada.
O envelope ainda funciona nesses casos, mas com sensibilidade menor. Para agitadores de digestor, calcinadores, secadores rotativos e outros ativos abaixo de 30 RPM, a técnica precisa vir acompanhada de ultrassom acústico contínuo, que não depende da energia do impacto para gerar sinal detectável.
Redutor e engrenamento com defeito precoce
Em um redutor industrial, o envelope tem um papel específico. A frequência de engrenamento (GMF) e suas harmônicas dominam o espectro convencional e mascaram os defeitos de rolamento no mesmo mancal. Ao filtrar uma banda alta acima da GMF e extrair a envoltória, o envelope isola os impactos do rolamento sem interferência do engrenamento.
Para o defeito precoce em pinhão ou coroa, o envelope também ajuda, embora de forma diferente. Uma trinca em dente gera um pulso a cada rotação do eixo daquele dente, e esse pulso aparece no envelope como um pico em 1x da rotação do eixo, distinguível do sinal de engrenamento normal.
Envelope de aceleração combinado com ultrassom
O envelope amplia a janela de detecção do lado da vibração, mas não é o sinal mais precoce disponível para rolamento. Casos de fricção anômala, perda de filme lubrificante ou contaminação inicial, por exemplo, aparecem no ultrassom acústico antes de gerar impacto suficiente para o envelope registrar.
Veja como acontece essa combinação:
Ultrassom antecipa, envelope confirma
O ultrassom detecta o problema na fase em que ele ainda é de superfície: fricção elevada por lubrificação inadequada, cavitação incipiente, atrito por perda de folga. Nessa fase, ainda não há um defeito geométrico instalado e intervenção ainda é do tipo reversível. Lubrificação corretiva, ajuste de operação ou tratamento de contaminação tendem a resolver
Quando o defeito passa dessa fase e vira dano geométrico (indentação, spalling, lascamento), o envelope começa a ver os impactos. Nesse ponto, a intervenção deixa de ser reversível e passa a ser uma troca planejada. O ultrassom continua elevado, mas agora tem a confirmação do envelope, com o modo de falha nomeado.
Curva de progressão da falha nos dois sinais
Em um rolamento típico, os dois sinais desenham uma curva de progressão complementar. O ultrassom sobe primeiro, alguns dias ou semanas antes do envelope. O envelope começa a subir quando o dano vira geometria e mostra a assinatura em BPFO, BPFI, BSF ou FTF.
O espectro de aceleração convencional sobe algumas semanas depois, com um pico limpo nas frequências de defeito. A velocidade RMS global reage por último, muitas vezes já com o rolamento em estágio 3 ou 4.
Essa sequência é o que sustenta o monitoramento multimodal em rolamento. Cada sinal cobre uma fase específica da deterioração, e o cruzamento entre eles reduz a incerteza do diagnóstico.

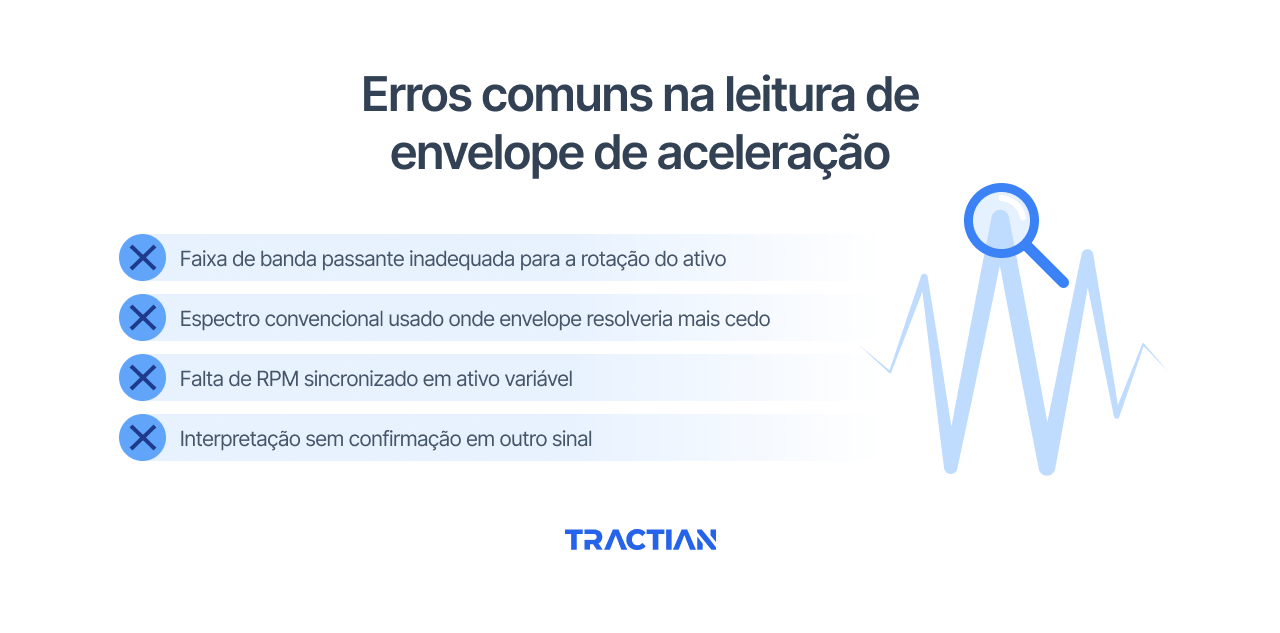

Erros comuns na leitura de envelope de aceleração
A técnica do envelope tem uma margem estreita para configuração errada. Quatro problemas aparecem com regularidade em programas de monitoramento que adotam o envelope sem uma calibração adequada.
Veja quais são:
- Faixa de banda passante inadequada para a rotação do ativo
O filtro passa-banda do envelope precisa cobrir a região onde as ressonâncias estruturais amplificam os impactos, e essa região depende do ativo. Para um ativo com rotação típica, faixas entre 1 kHz e 10 kHz cobrem a maior parte dos casos. Para um rolamento pequeno ou de alta rotação, a faixa relevante pode subir para 20 kHz. Configurar o filtro na faixa errada faz com que o envelope perca sensibilidade justamente para os impactos que ele deveria capturar.
- Espectro convencional usado onde o envelope resolveria mais cedo
A equipe treinada em análise clássica de vibração continua olhando para o espectro de velocidade e conclui que o rolamento está saudável porque as frequências de defeito não apareceram ali. Em paralelo, o envelope daquele mesmo ponto mostra a BPFO com clareza há semanas. O diagnóstico existia, só não estava sendo lido.
- Falta de RPM sincronizado em ativo variável
As frequências de defeito são proporcionais ao RPM. Em um ativo com inversor de frequência, o RPM muda ao longo do turno, e as frequências de referência precisam acompanhar. O envelope calculado com RPM nominal em um ativo que raramente opera nesse RPM produz picos fora de posição, e o analista não encontra a assinatura porque a referência está errada.
- Interpretação sem confirmação em outro sinal
Um pico isolado no envelope, sem correspondência em nenhum outro indicador (como crescimento da RMS, aumento na banda larga, elevação no ultrassom, aumento da temperatura), tem probabilidade de não representar uma falha. O envelope isolado é um dado importante, mas não um diagnóstico. O diagnóstico vem do cruzamento entre envelope, espectro convencional, ultrassom e temperatura.
Como a Tractian opera envelope de aceleração no monitoramento contínuo
O envelope precisa de três coisas para funcionar em regime contínuo: banda passante configurada corretamente para cada ativo, RPM real sincronizado com a análise espectral e cruzamento automático com os outros sinais que descrevem a mesma falha em fases diferentes.
A solução de monitoramento de condição da Tractian opera o envelope de aceleração como parte de uma plataforma multimodal de monitoramento de ativos. O sensor combina vibração, ultrassom, temperatura e magnetômetro em uma única cápsula, e a análise correlaciona os quatro sinais no mesmo ponto de medição, no mesmo instante.
Ou seja, quando o envelope indica um pico em BPFO, o ultrassom no mesmo ponto confirma se há fricção associada, a temperatura mostra se o calor local está subindo e o magnetômetro fornece o RPM real do eixo naquele instante, o que ancora o cálculo das frequências de defeito à condição real de operação.
Uma camada de IA interpreta esses sinais e dispara um alarme apenas quando o desvio identificado é relevante e indica uma falha. Para uma operação com dezenas ou centenas de ativos monitorados, isso reduz os falsos positivos sem sacrificar a detecção precoce.
