Por qué las bombas concentran más paros no programados que cualquier otro activo rotativo
La bomba es el activo rotativo más común en planta industrial y el que más eventos de mantenimiento correctivo genera. La razón no es que sea menos confiable que otros equipos: es que opera en condiciones que aceleran la degradación.
Una bomba maneja un fluido que el técnico no puede ver, trabaja con presiones de succión que cambian con el proceso y tiene modos de falla que la inspección visual no detecta hasta que el daño es severo.
Cuando el problema se vuelve evidente, el impulsor ya perdió material o el sello lleva semanas filtrando.
A esto se suma un factor de contexto: la bomba suele instalarse en el punto donde el proceso la necesita, no donde el mantenimiento la vigila con comodidad, y muchas quedan en zonas de acceso incómodo que las rutas de inspección terminan visitando con menos frecuencia de la prevista.
El monitoreo de condición cambia ese panorama, pero solo si la tecnología elegida corresponde al modo de falla específico de esa bomba. Vigilar con vibración una bomba cuyo problema histórico es la cavitación entrega poca anticipación, por más sensores que se instalen.
Ese desajuste entre tecnología y modo de falla explica buena parte de los programas que se consideran fallidos: el sistema funciona, los datos llegan, pero no cubren la falla que efectivamente detiene al equipo.
El marco general de esta disciplina está en monitoreo de condición: qué es, beneficios y cómo aplicarlo.
Este artículo recorre el diagnóstico completo por señal: qué firma genera cada modo de falla, qué tecnología corresponde a cada tipo de bomba, dónde instalar los sensores y cómo estructurar el programa para una flota completa.

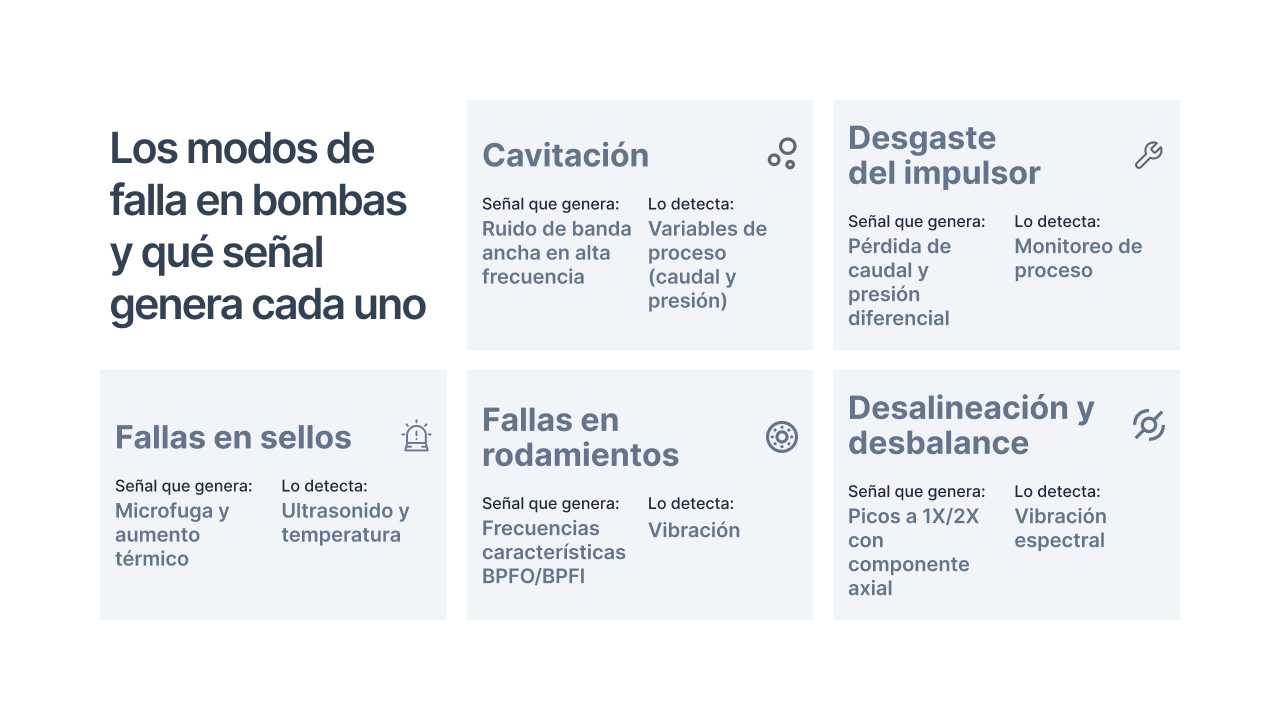

Los modos de falla en bombas y qué señal genera cada uno
Cada modo de falla produce una firma distinta en las variables de monitoreo. Saber leer esas firmas es lo que permite diagnosticar sin desmontar, y es también lo que evita abrir una bomba para encontrar que el problema estaba en otra parte.
Cavitación: la falla que destruye desde adentro sin aviso visible
La cavitación ocurre cuando la presión en el lado de succión cae por debajo de la presión de vapor del fluido. Se forman burbujas de vapor que colapsan de forma violenta al llegar a la zona de mayor presión, y cada colapso arranca material del impulsor.
Su firma en vibración es inconfundible: energía de banda ancha en alta frecuencia, parecida a ruido aleatorio, sin los picos discretos que caracterizan a los modos de falla mecánicos. En el espectro no aparece un pico nuevo: se eleva el piso de ruido completo.
El diagnóstico se confirma con variables de proceso, no con vibración. Una presión de succión por debajo de lo requerido o una caída de caudal acompañando a esa elevación del piso de ruido cierran el caso.
La corrección tampoco es mecánica: pasa por las condiciones hidráulicas de succión, no por intervenir el impulsor.
Las causas habituales son un filtro de succión obstruido, un nivel de tanque más bajo de lo previsto, una válvula parcialmente cerrada o un cambio de temperatura del fluido que modificó su presión de vapor.
Ninguna se resuelve dentro de la bomba, y por eso reemplazar el impulsor erosionado sin corregir la succión garantiza que el nuevo se erosione igual.
Desgaste del impulsor: pérdida de rendimiento antes que de disponibilidad
Un impulsor desgastado no detiene la bomba: la hace trabajar con menos eficiencia. El equipo sigue operando, la línea sigue produciendo y el consumo energético sube sin que nadie lo relacione con el estado del activo.
La señal primaria de este modo de falla no es vibración, sino pérdida de caudal o de presión diferencial a la misma velocidad de operación. La curva de rendimiento del fabricante es la referencia contra la cual se compara el desempeño actual.
Un monitoreo de proceso que registre caudal y presión detecta esta degradación con meses de anticipación. Es el modo de falla que mejor ilustra por qué la vibración por sí sola deja huecos: el impulsor puede perder buena parte de su rendimiento sin que el espectro muestre nada relevante.
El costo, además, es continuo y silencioso: cada hora de operación con menor eficiencia se paga en consumo eléctrico. En bombas de servicio permanente, esa pérdida acumulada a lo largo de un año suele superar el costo de la intervención que la habría corregido.
Fallas en sellos mecánicos: la señal que el técnico detecta tarde
El sello mecánico rara vez falla de golpe. Empieza con microfugas que no son visibles en una ruta de inspección y que solo se manifiestan cuando el goteo ya es evidente, es decir, cuando la falla funcional está próxima.
El ultrasonido detecta la turbulencia que genera la microfuga antes de que exista cualquier señal visible. La temperatura superficial del sello también sube antes de la falla funcional, de modo que dos tecnologías cubren lo que la inspección visual no alcanza.
Las aplicaciones de la primera están en aplicaciones del ultrasonido en mantenimiento industrial.
En bombas que manejan fluidos peligrosos o costosos, esta anticipación tiene un valor que va más allá del mantenimiento: una fuga detectada a tiempo evita un derrame, una pérdida de producto y una contingencia ambiental. Conviene además revisar la causa antes de reemplazar el sello.
Una falla prematura suele apuntar a desalineación, a vibración excesiva transmitida desde el acoplamiento o a operación fuera del punto de diseño, y ninguna de las tres se corrige con un sello nuevo.
Fallas en rodamientos: el modo de falla más predecible
Aquí el patrón es el mismo que en cualquier activo rotativo: las frecuencias características de pista exterior, pista interior, elemento rodante y jaula funcionan como firmas espectrales que localizan el componente dañado antes de desmontar.
Lo específico de las bombas es la velocidad de progresión: en servicios con fluidos abrasivos, las partículas contaminan el lubricante y aceleran el desgaste mucho más rápido que en un motor equivalente. El análisis del lubricante del alojamiento confirma si la causa fue contaminación.
La técnica de diagnóstico está en cómo usar el análisis de vibración en rodamientos para prevenir fallas, y el panorama de causas en fallas en rodamientos: qué las causa y cómo prevenirlas.
Desalineación y desbalance: los modos de falla que vienen del montaje
La bomba y el motor están acoplados, y esa unión es una fuente frecuente de problemas. La desalineación angular o paralela entre ambos genera vibración a 1X y 2X con una componente axial elevada que la distingue de otros modos.
El desbalance del impulsor, sobre todo después de un desgaste asimétrico, produce un pico dominante a 1X en dirección radial y vibración axial baja. Ambos se diagnostican en el espectro antes de que dañen rodamientos o sellos, que es donde terminan cobrándose si no se corrigen.
El detalle de esta firma está en guía de vibración y análisis espectral: desbalanceo.
Es importante el orden causal: estos dos modos de falla no son consecuencia del desgaste sino de cómo quedó armado el conjunto.
La pista más útil está en el momento de aparición: si la vibración subió justo después de una intervención, el origen es el montaje; si creció de forma gradual durante semanas, apunta a desgaste progresivo del impulsor.
Reemplazar el rodamiento dañado sin corregir la alineación reinicia el ciclo con un componente nuevo. Reemplazar el rodamiento dañado sin corregir la alineación reinicia el ciclo con un componente nuevo.
Qué tecnología de monitoreo corresponde a qué bomba
No todas las bombas se vigilan igual. El tipo constructivo y el régimen de operación determinan qué técnica entrega anticipación real y cuál produce datos que no alcanzan a detectar el problema característico de ese equipo.
Bombas centrífugas de proceso: vibración más monitoreo de proceso
La bomba centrífuga es el activo más monitoreado con vibración en la industria, y con razón: cubre bien rodamientos, desalineación y desbalance, que son sus modos de falla mecánicos.
Pero la vibración sola deja fuera los dos modos de falla que más rendimiento cuestan: la cavitación y el desgaste del impulsor. Ambos se detectan con caudal y presión diferencial, no con acelerómetros.
La buena noticia es que muchas plantas ya tienen esos instrumentos montados por razones de proceso, y basta con integrar sus lecturas al programa de mantenimiento para cerrar el hueco sin comprar hardware nuevo.
Un caso de aplicación en servicio exigente está en monitoreo de condición para bombas de alta cadencia.
Bombas de desplazamiento positivo: baja frecuencia y análisis de lubricante
Las bombas de tornillo, engranajes y lóbulos operan a velocidades bajas, donde la vibración convencional pierde sensibilidad. Las señales de degradación aparecen en frecuencias más bajas y con amplitudes menores que en un equipo centrífugo.
En estas bombas, el análisis del lubricante suele ser la técnica más efectiva para detectar el desgaste interno. La vibración cumple un papel complementario, sobre todo en las frecuencias asociadas al engrane, donde sí entrega información útil sobre el estado de los elementos.
Un aspecto que suele pasarse por alto en estos equipos es la pulsación de presión: al ser bombas de caudal pulsante, generan esfuerzos cíclicos sobre la tubería y sus soportes, y ese efecto puede producir fallas estructurales fuera de la bomba que se atribuyen erróneamente al equipo.
Bombas hidráulicas: el aceite como técnica principal
En un sistema hidráulico, el fluido recorre todos los componentes y arrastra evidencia del estado de cada uno. Partículas de desgaste, contaminación con agua y degradación del propio fluido son indicadores de condición que ninguna otra técnica detecta con la misma anticipación.
Aquí el orden se invierte respecto a la bomba centrífuga: el análisis del fluido es la técnica principal y la vibración, el complemento. Un programa que aplique a un sistema hidráulico la misma receta que a una bomba de proceso deja sin cubrir su modo de falla dominante.
El muestreo, además, tiene reglas propias: conviene tomarlo siempre en el mismo punto del circuito, con el sistema a temperatura de operación y con una periodicidad fija. Un muestreo irregular o tomado en frío produce resultados que no son comparables entre sí y anula el valor de la tendencia.
Bombas de alta velocidad y servicio crítico: monitoreo continuo
En bombas que operan a velocidades altas o en servicio crítico continuo, la progresión de la falla puede ser lo bastante rápida como para que una ruta de inspección quincenal llegue tarde. El intervalo entre mediciones supera la ventana de detección disponible.
Cuando la velocidad de progresión es menor que el intervalo entre inspecciones, el sensor permanente deja de ser una mejora y pasa a ser la única cobertura viable. Ese criterio, y no la importancia percibida del activo, es el que decide entre ruta periódica y monitoreo continuo.
En estos equipos conviene además vigilar la temperatura de los alojamientos junto con la vibración: a velocidades altas, un problema de lubricación se manifiesta primero como aumento térmico y avanza demasiado rápido para esperar a que aparezca en el espectro.
El valor de la lectura permanente está en monitoreo industrial en tiempo real: beneficios y cómo aplicarlo.
Los puntos de medición: dónde instalar el sensor importa tanto como qué medir
Un sensor de excelente calidad instalado en el punto equivocado entrega datos pobres. En un conjunto motor-bomba hay cuatro posiciones estándar, y cada una revela un aspecto distinto del estado del equipo.

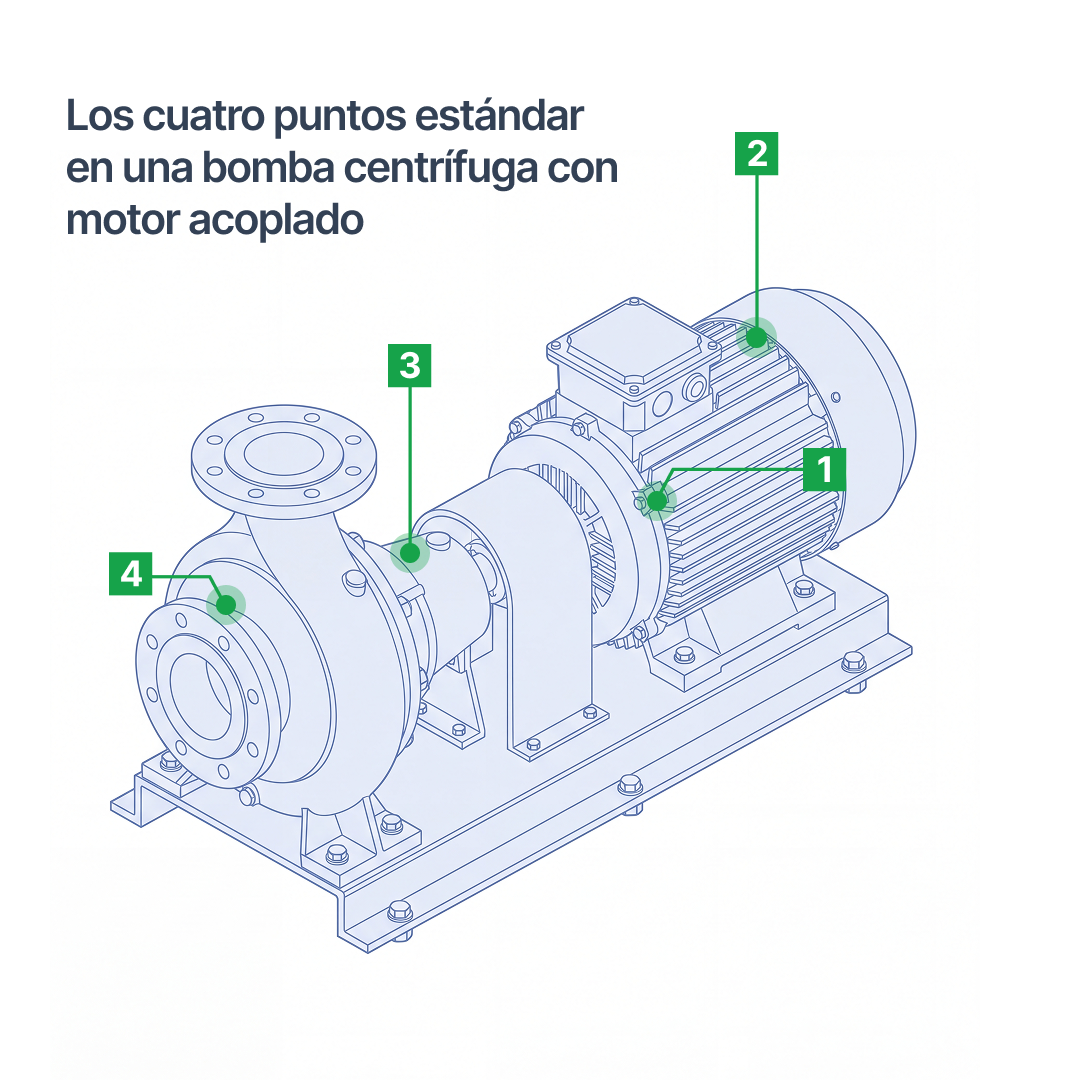

Los cuatro puntos estándar en una bomba centrífuga con motor acoplado
Rodamiento del lado accionado del motor
Es el que soporta la mayor carga radial por la transmisión de torque, y por eso es la primera posición a instrumentar en cualquier bomba con motor eléctrico. Concentra la evidencia de los esfuerzos que transmite el acoplamiento.
Si solo se puede instrumentar un punto por limitaciones de presupuesto o de acceso, este es el que más información entrega por sensor instalado.
Rodamiento del lado libre del motor
En motores de inducción, una fuerza magnética descentrada genera carga adicional sobre este rodamiento, lo que puede hacerlo fallar antes que el del lado accionado en ciertos modos de falla de origen eléctrico.
El comportamiento del motor que explica este efecto está en cómo funcionan los motores eléctricos.
Rodamiento del lado acoplamiento de la bomba
Es el punto más sensible para detectar desalineación, incluso más que los del motor. Captura el estado del acoplamiento y la forma en que se transmiten los esfuerzos entre ambos equipos.
Rodamiento del lado impulsor de la bomba
Es el más cercano al fluido y el que concentra el daño más rápido en servicios abrasivos o con cavitación. Cuando el problema viene del proceso y no del montaje, aquí aparece primero.
Comparar la evolución de este punto contra la del lado acoplamiento ayuda además a separar las causas: si ambos suben juntos, el origen suele ser el montaje; si sube solo este, el problema está del lado del fluido.
Los criterios completos de medición para este activo están en bomba centrífuga: puntos de análisis de vibración.
Errores frecuentes al definir los puntos
El más común es instrumentar solo el motor porque es más accesible. El motor es la parte fácil del conjunto, pero los modos de falla propios de la bomba, desgaste de impulsor, cavitación y deterioro del sello, se manifiestan del otro lado del acoplamiento.
Un segundo error es montar el sensor sobre una cubierta o una carcasa no estructural: la señal llega amortiguada y las frecuencias altas, que son las que anticipan el daño en rodamientos, se pierden por el camino.
Otro error habitual es cambiar la posición de medición entre inspecciones: si el punto varía, la comparación con el historial pierde validez. La consistencia del punto de medición es lo que convierte lecturas sueltas en una tendencia interpretable.
La forma práctica de garantizarla es marcar físicamente los puntos en el equipo y registrar también la dirección de medición, horizontal, vertical o axial, porque la misma posición leída en un eje distinto entrega valores que no son comparables.
Cómo estructurar el programa de monitoreo para una flota de bombas
Una planta rara vez tiene una bomba: tiene decenas. Ordenar el programa por criticidad y tipo de servicio es lo que evita gastar de más donde no hace falta y quedarse corto donde el paro duele.
Paso 1 — Clasificar por criticidad y tipo de servicio
Las bombas en servicio continuo sin redundancia justifican monitoreo continuo, porque un paro se traduce de inmediato en producción detenida. Las que operan en continuo pero cuentan con respaldo disponible admiten una ruta semanal o quincenal según su historial.
Las bombas de servicio intermitente y baja criticidad se cubren bien con inspección mensual e instrumento portátil. Aplicar monitoreo continuo a toda la flota es la forma más rápida de agotar el presupuesto sin mejorar los indicadores que importan.
El esquema mixto, continuo en las pocas críticas y rutas periódicas en el resto, es el que mejor equilibra cobertura y costo en una flota numerosa.
La clasificación no se hace en un escritorio: se construye cruzando la consecuencia del paro con el historial real de fallas de cada equipo, y suele revelar que un grupo pequeño de bombas concentra la mayoría de los eventos correctivos.
Ese hallazgo es el que ordena la inversión: instrumentar primero ese grupo reducido entrega la mayor parte del beneficio con una fracción del costo de cubrir la flota completa.
Conviene además revisar la clasificación cuando cambia el proceso, porque una bomba secundaria puede volverse crítica si se modifica la configuración de la línea.
Paso 2 — Asignar la tecnología según el modo de falla prioritario
El modo de falla históricamente más frecuente en cada bomba define la tecnología principal, no al revés. Con historial de fallas de sello, el ultrasonido encabeza; con fallas por cavitación, el monitoreo de proceso; con fallas de rodamiento, la vibración como base.
Ese historial existe en casi todas las plantas, aunque esté disperso entre órdenes de trabajo cerradas. Revisar los últimos dos años de intervenciones correctivas y clasificarlas por modo de falla es un ejercicio de pocas horas que orienta toda la inversión posterior.
Conviene hacerlo por familia de bombas y no equipo por equipo: las que comparten servicio, fluido y condiciones de operación tienden a repetir el mismo modo de falla, y esa agrupación permite extender el criterio de una a todas sin repetir el análisis.
Cuando el historial es insuficiente, conviene empezar por la tecnología de cobertura más amplia y ajustar después con los datos propios. Las limitaciones que conviene anticipar en ese arranque están en mantenimiento predictivo: ventajas, limitaciones y retos de implementación.
Paso 3 — Cerrar el ciclo desde la señal hasta la intervención
Una alerta en una bomba crítica que no genera una orden de trabajo en menos de un día no está protegiendo el activo. El programa tiene valor cuando la señal se convierte en acción documentada antes de la falla funcional, no cuando produce gráficas.
Ese cierre requiere tres definiciones previas: quién valida la alerta en campo, en qué plazo según la severidad y quién autoriza la intervención. Sin ellas, las alertas se acumulan sin dueño y el equipo deja de mirar el tablero.
En una flota grande conviene además fijar niveles de alerta diferenciados por criticidad: la misma amplitud puede justificar una intervención inmediata en una bomba sin respaldo y solo un seguimiento en otra que cuenta con equipo de reserva disponible.
El indicador que mide la anticipación efectiva del programa está en tiempo promedio de detección: guía completa de MTTD; el efecto sobre la continuidad.
En qué es disponibilidad: definición, cálculo e importancia; y las estrategias para evitar el paro imprevisto, en mantenimiento no planificado: causas y estrategias de prevención.
Paso 4 — Documentar el hallazgo para que la falla no se repita
Al cerrar la intervención conviene registrar tres datos: el modo de falla confirmado, la causa raíz identificada y la acción aplicada para eliminarla. Es lo que convierte un historial de reemplazos en un historial que explica por qué falló cada equipo.
Conviene registrar también las condiciones de operación en el momento de la falla, caudal, presión y temperatura del fluido, porque son los datos que después permiten distinguir si el equipo estaba trabajando dentro de su punto de diseño o si el proceso lo llevó a operar fuera de él.
Una bomba que repite el mismo modo de falla en intervalos cortos no tiene un problema de componente: tiene un problema de condiciones de operación o de montaje.
El método para llegar a ese origen está en análisis de causa raíz: qué es, beneficios y métodos para la industria, y el costo de no hacerlo, en los costos ocultos de una máquina inactiva.
Preguntas frecuentes sobre el mantenimiento de bombas industriales
¿Por qué la vibración no basta para monitorear una bomba centrífuga?
Porque cubre bien los modos de falla mecánicos, rodamientos, desalineación y desbalance, pero no detecta en etapas tempranas los dos que más rendimiento cuestan: la cavitación y el desgaste del impulsor.
Ambos se manifiestan en variables de proceso, caudal y presión diferencial, antes que en el espectro. La cobertura completa requiere combinar las dos fuentes.
¿Cómo se distingue la cavitación de una falla mecánica en el espectro?
Por la forma de la señal. Los modos de falla mecánicos producen picos discretos en frecuencias definidas; la cavitación produce energía de banda ancha en alta frecuencia, similar a ruido aleatorio, que eleva el piso de ruido completo sin generar picos nuevos.
La confirmación llega de las variables de proceso, especialmente de la presión en el lado de succión.
¿Cuál es el mejor punto para instalar el sensor en una bomba?
No hay uno solo: son cuatro posiciones y cada una revela algo distinto.
El rodamiento del lado accionado del motor es la primera prioridad por la carga radial; el del lado acoplamiento de la bomba es el más sensible a la desalineación; y el del lado impulsor concentra el daño cuando el problema viene del fluido.
Instrumentar solo el motor, por ser más accesible, deja fuera los modos de falla propios de la bomba.
¿Todas las bombas críticas necesitan monitoreo continuo?
No. El criterio es comparar la velocidad de progresión de la falla contra el intervalo entre inspecciones. Si la falla puede avanzar de normal a funcional en menos tiempo del que separa dos mediciones, el sensor permanente es la única cobertura viable.
Si la degradación es lenta y hay respaldo disponible, una ruta periódica cumple a un costo mucho menor.
