Detectaste vibración elevada en un activo rotativo. Antes de abrirlo, lee esto.
El desbalance y la desalineación explican la gran mayoría de los problemas de vibración en equipos rotativos. Pero vibración elevada no es automáticamente desbalance, y esa confusión es la que hace que se envíe a balancear un rotor que no lo necesitaba.
Antes de programar un balanceo hay que confirmar que el modo de falla es desbalance y no desalineación, holgura mecánica o un problema de rodamientos. Los cuatro producen vibración elevada, pero tienen firmas espectrales distintas y se corrigen de forma distinta.
Abrir la máquina para corregir el problema equivocado es tiempo perdido y una intervención que puede introducir fallas nuevas.
Este artículo recorre el diagnóstico completo: qué es el desbalance, por qué aparece, cómo confirmarlo sin desmontar, qué daño produce en cada tipo de activo y cómo corregirlo. El marco general de la detección por condición está en monitoreo de condición: qué es, beneficios y cómo aplicarlo.
Qué es el desbalance en equipos rotativos y por qué ocurre
Antes del diagnóstico conviene tener clara la referencia operativa: no la definición académica, sino la explicación que permite entender qué está pasando dentro del activo mientras gira.
La física en términos de planta
Cuando la masa del rotor no está distribuida de forma uniforme alrededor del eje de giro, el centro de masa deja de coincidir con el eje de rotación. Esa asimetría genera una fuerza centrífuga que gira con el rotor y produce vibración a exactamente 1X la frecuencia de rotación.
Ese pico a 1X es la firma que confirma el diagnóstico. No es un indicio entre varios: es la evidencia principal, y su ausencia prácticamente descarta el desbalance como causa dominante.
Esa proporcionalidad con el cuadrado de la velocidad es también la razón por la que un mismo nivel de desbalance no representa el mismo riesgo en todos los activos: en una máquina de alta velocidad la fuerza resultante es mucho mayor que en una lenta, aunque la masa desequilibrada sea idéntica.
El detalle del análisis espectral aplicado a este modo de falla está en guía de vibración y análisis espectral: desbalanceo.
La consecuencia práctica de esa física es que la fuerza no es constante: crece con el cuadrado de la velocidad de giro.
Un desbalance tolerable a baja velocidad puede volverse destructivo cuando el mismo activo opera a régimen alto, y por eso el nivel de urgencia siempre se evalúa contra la velocidad real de operación.

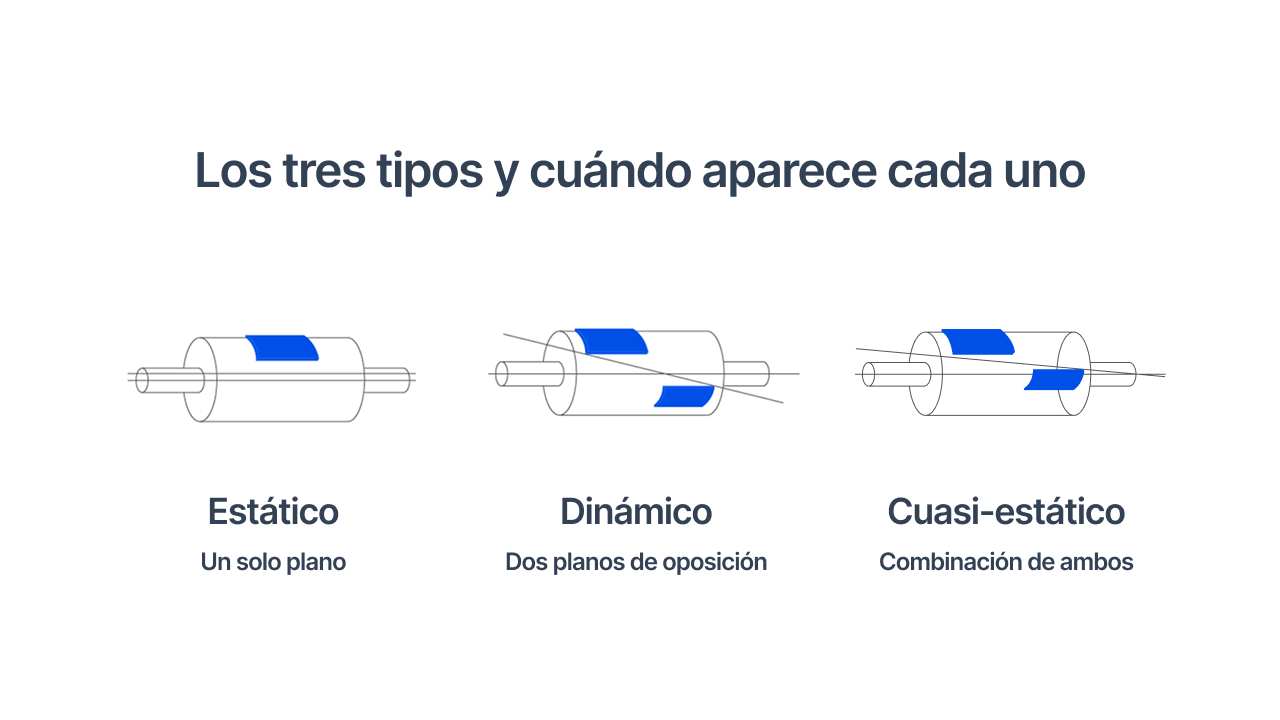

Los tres tipos y cuándo aparece cada uno
El desbalance estático ocurre en un solo plano y se manifiesta como un pico a 1X en dirección radial, con los dos extremos del rotor moviéndose en fase. Es el caso típico de rotores angostos, como los de un ventilador de un solo disco.
El desbalance dinámico ocurre en dos planos: el rotor presenta movimiento en fase y en fase opuesta de forma simultánea. Aparece en rotores largos, donde la distribución de masa no es uniforme a lo largo del eje. El cuasi-estático o conjugado combina ambos y es el más difícil de corregir en campo.
El tipo de desbalance determina el procedimiento de corrección: balanceo en un plano o en dos planos. Identificarlo antes de la intervención evita programar un balanceo que no va a resolver el problema y, con él, una segunda parada del activo.
La pista más accesible para distinguirlos es la medición de fase en ambos extremos del rotor: si se mueven en el mismo sentido, el desbalance es estático; si lo hacen en sentidos opuestos, hay componente dinámico y el trabajo requiere dos planos.
Las causas reales de desbalance en planta industrial: más allá del desgaste
La mayoría de los materiales técnicos lista las causas en abstracto. En planta, el técnico las encuentra asociadas a una situación operativa concreta, y reconocer esa situación acelera el diagnóstico más que cualquier lista genérica.
Error de montaje: la causa que aparece justo después de una intervención
Si la vibración elevada aparece inmediatamente después de una intervención de mantenimiento, el primer sospechoso es el montaje. Un cambio de rodamiento, la reparación de un aspa o el reemplazo de un impulsor son los antecedentes típicos.
Las causas concretas suelen ser tres: tornillos de fijación que no se apretaron al torque correcto, componentes instalados en una posición angular distinta a la original, o piezas de repuesto cuya masa no coincide con la de las originales.
Las tres se corrigen revisando la intervención, no balanceando.
La comprobación es rápida: comparar la lectura actual contra la que tenía el activo antes del trabajo. Si la vibración era normal la semana anterior y el único cambio fue la intervención, el problema está en cómo quedó montado el conjunto.
Balancear en ese punto solo compensaría con masa un error de armado que seguirá presente.
Acumulación de material: el desbalance que crece en operación
En ventiladores industriales, sopladores y compresores que manejan fluidos con partículas, el material se deposita progresivamente sobre el rotor. Esa acumulación desplaza el centro de masa poco a poco y genera un desbalance que no existía cuando el activo entró en operación.
La señal característica es una vibración que aumenta lentamente a lo largo de semanas o meses sin que haya habido intervención alguna. Cuando la tendencia sube sola y de forma sostenida, la limpieza del rotor suele resolver el problema sin necesidad de balancear.
Este caso tiene además una consecuencia de planificación: si la acumulación es inherente al proceso, la limpieza debe entrar al plan con una frecuencia definida por la velocidad de crecimiento observada, en lugar de esperar a que la vibración vuelva a subir para reaccionar.
Desgaste asimétrico: el desbalance que la inspección visual no ve
En bombas que manejan fluidos abrasivos, el desgaste del impulsor no ocurre de forma uniforme: una zona pierde más material que otra y el centro de masa se desplaza. La señal crece gradualmente y con frecuencia se confunde con cavitación, que tiene un origen y una corrección completamente distintos.
La diferencia está en el espectro: el desgaste asimétrico se concentra en 1X, mientras que la cavitación produce energía de banda ancha en alta frecuencia.
Confundirlas sale caro, porque la cavitación se corrige ajustando condiciones hidráulicas de succión y el desgaste asimétrico exige intervenir el impulsor. Los puntos de medición correctos para este activo están en bomba centrífuga: puntos de análisis de vibración.
Pérdida de masa: el desbalance que ocurre de forma instantánea
La fractura o el desprendimiento de un componente del rotor, un aspa de ventilador, un tornillo de equilibrado o un contrapeso, genera desbalance de un momento a otro. La señal es inconfundible: un cambio brusco en el nivel de vibración sin que hayan cambiado las condiciones de operación.
Es el modo con mayor riesgo de falla catastrófica y el único que justifica detener el activo antes de completar el diagnóstico. Un rotor que perdió masa a velocidad de operación puede dañar carcasa, soportes y activos conectados en cuestión de minutos.
La regla práctica es tratar cualquier salto brusco de amplitud sin cambio de condiciones como una condición de parada hasta demostrar lo contrario.
Es el único escenario de este diagnóstico donde conviene equivocarse por exceso de precaución, porque el costo de detener un activo sano es siempre menor que el de perder el conjunto completo.
Resonancia estructural amplificada: cuando un desbalance pequeño produce vibración grande
Un rotor con desbalance mínimo que opera cerca de una velocidad crítica del sistema genera una vibración desproporcionada respecto al desbalance real. La amplitud medida sugiere un problema severo, pero la masa desequilibrada es pequeña.
El balanceo no resuelve el problema cuando la raíz es resonancia estructural. Si tras balancear la vibración vuelve a subir, la causa está en la rigidez de la base, el soporte o la velocidad de operación, y la corrección pasa por modificar alguno de esos tres factores.
Llegar a esa conclusión es un ejercicio de análisis de causa raíz: qué es, beneficios y métodos para la industria.

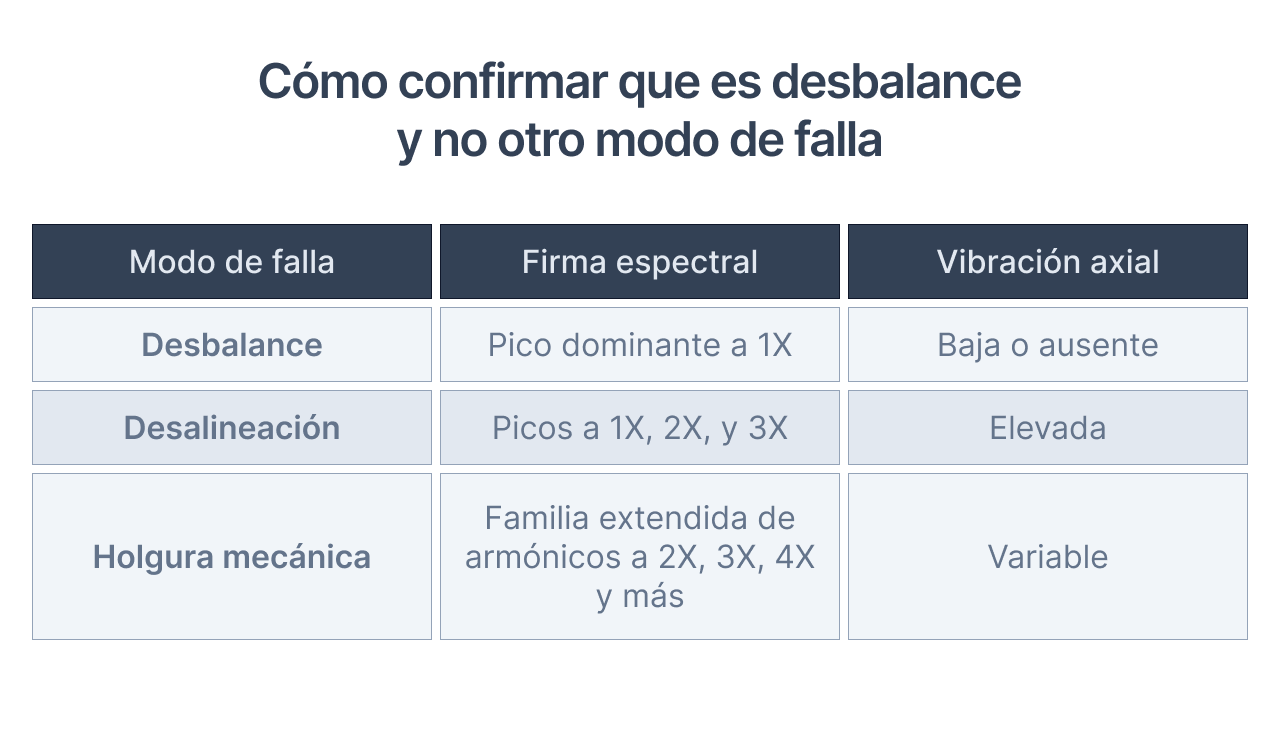

Cómo confirmar que es desbalance y no otro modo de falla
Desbalance, desalineación y holgura mecánica comparten el síntoma de vibración elevada, pero tienen firmas espectrales y comportamientos distintos que permiten distinguirlos sin abrir la máquina. Esta es la parte del diagnóstico que evita intervenciones equivocadas.
La firma espectral del desbalance: qué buscar en el espectro
El patrón es un pico dominante a 1X la frecuencia de rotación en dirección radial, tanto horizontal como vertical. La vibración axial es baja o prácticamente ausente en un desbalance estático puro, y la amplitud del pico a 1X crece con el cuadrado de la velocidad.
Un espectro con pico claro a 1X, armónicos menores y vibración axial baja apunta a desbalance con alta probabilidad. Cualquier desviación de ese patrón obliga a considerar los otros dos modos de falla antes de programar el balanceo.
Cómo distinguirlo de desalineación
La desalineación también produce un pico a 1X, y por eso se confunde. La diferencia es que además genera un pico significativo a 2X y con frecuencia a 3X, y produce vibración axial elevada, que el desbalance puro no tiene.
La medición de fase entre puntos axiales y radiales termina de confirmar el diagnóstico. Es una comprobación de campo que toma minutos y evita enviar a balancear un rotor cuyo problema estaba en el acoplamiento.
El impacto de este modo de falla sobre los rodamientos está en cómo usar el análisis de vibración en rodamientos para prevenir fallas.
Cómo distinguirlo de holgura mecánica
La holgura mecánica genera múltiples armónicos, a 2X, 3X, 4X y más, con amplitudes significativas. El desbalance puro muestra un pico claro a 1X y armónicos menores, sin esa familia extendida.
Si el espectro muestra una familia de armónicos con amplitudes relevantes, la holgura es más probable que el desbalance. Balancear un activo con holgura no corrige nada: la masa añadida se suma a un sistema que ya está suelto y el nivel de vibración vuelve a subir en poco tiempo.
La prueba de velocidad variable: el diagnóstico de campo que confirma o descarta
Cuando el equipo permite variar la velocidad, existe una comprobación directa: el desbalance se confirma si la amplitud de vibración a 1X aumenta con el cuadrado de la velocidad. Al duplicar las revoluciones, la amplitud debería crecer de forma marcada y consistente.
Si la amplitud no sigue esa relación, el modo de falla es otro y la corrección debe replantearse. Es la prueba más económica del diagnóstico diferencial, porque no requiere instrumentación avanzada ni desmontar el activo.
Tiene además un uso adicional: si al variar la velocidad la amplitud se dispara en un punto concreto y baja al pasarlo, lo que se encontró es una velocidad crítica del sistema y no un desbalance.
Ese hallazgo cambia por completo la corrección, porque ninguna masa añadida al rotor resuelve una condición de resonancia.
Cómo se interpretan estas señales en un programa formal está en monitoreo industrial en tiempo real: beneficios y cómo aplicarlo.
El daño que produce el desbalance no corregido en cada tipo de activo
El desbalance no corregido no produce solo vibración: produce daño acumulativo en toda la cadena mecánica. La urgencia de la corrección depende del tipo de activo y del nivel medido, porque no todos degradan al mismo ritmo.
En motores eléctricos
El desbalance carga en exceso los rodamientos de apoyo, acelera la fatiga del eje y produce desgaste asimétrico en las pistas. En casos severos, la vibración transmitida al estátor puede afectar el bobinado.
El rodamiento del lado libre suele mostrar el primer deterioro, y por eso es el punto de medición donde conviene vigilar la tendencia.
Conviene recordar que el daño en el rodamiento es consecuencia, no causa: reemplazarlo sin corregir el desbalance solo reinicia el reloj, y el componente nuevo repetirá el mismo patrón de deterioro en un plazo similar.
El comportamiento normal de este activo, base para interpretar la desviación, está en cómo funcionan los motores eléctricos.
En bombas centrífugas
La vibración lateral daña los sellos mecánicos y acelera el desgaste de rodamientos. En bombas que manejan fluidos abrasivos, además, el desbalance provoca erosión asimétrica del impulsor, que a su vez agrava el desbalance: un ciclo que se refuerza a sí mismo y que se acelera con el tiempo.
Ese efecto de retroalimentación es la razón por la que el desbalance en bombas abrasivas se corrige antes que en otros activos. Cuanto más se posterga, más material se pierde de forma desigual y más costosa es la corrección definitiva.
En bombas con este servicio conviene registrar el nivel a 1X en cada inspección aunque no haya alerta activa.
La pendiente de esa curva anticipa con meses de margen cuándo el impulsor llegará al punto de reemplazo, y permite pedir el repuesto sin urgencia y programar la intervención en la ventana de menor impacto.
En ventiladores y sopladores
El daño se concentra en la fatiga estructural de las aspas y en los rodamientos de alta carga. En ventiladores de gran tamaño aparece un riesgo adicional: la transmisión de vibración a la estructura de soporte, que puede comprometer la integridad de la instalación y no solo la del activo.
Este es el tipo de activo donde la acumulación de material y el desbalance conviven con más frecuencia, sobre todo en procesos con polvo o partículas en suspensión, como ocurre en las aplicaciones descritas en cribas vibratorias en la minería: cómo monitorearlas.
En compresores
En compresores de alta velocidad las consecuencias llegan más rápido, porque las fuerzas centrífugas crecen con el cuadrado de las revoluciones. El daño aparece en cojinetes y sellos, y en compresores de tornillo se manifiesta como desgaste del perfil del rotor.
Por esa velocidad de progresión, el margen entre la detección y el daño es más corto que en otros activos rotativos. Las prácticas de mantenimiento para este equipo están en mantenimiento de compresores de aire: cómo hacerlo y herramientas.
Cómo detectar el desbalance antes de que produzca daño
El desbalance por acumulación de material y por desgaste asimétrico se desarrolla de forma gradual. Esa progresión lenta es una ventaja: el monitoreo continuo detecta la tendencia ascendente de la amplitud a 1X mucho antes de que el nivel alcance el punto donde daña rodamientos o sellos.
Qué nivel justifica intervención inmediata y cuál permite planificar
Las normas internacionales de severidad de vibración definen rangos por tipo y tamaño de máquina, y son la referencia para traducir una amplitud medida en un nivel de urgencia. Lo que el equipo necesita de esos rangos es una lectura operativa en tres bandas.
Un nivel dentro de rango con tendencia estable permite seguir operando con seguimiento; una tendencia en ascenso sostenido justifica programar el balanceo en la próxima parada planificada; y un nivel en zona de severidad alta exige intervenir antes del siguiente turno.
Esa gradación es lo que convierte la medición en una decisión de programación.
El valor de anticipar se mide en paros evitados, y el costo de no hacerlo está cuantificado en los costos ocultos de una máquina inactiva. La métrica que evalúa qué tan pronto se detecta la desviación está en tiempo promedio de detección: guía completa de MTTD.
De la alerta a la orden de trabajo: el flujo correcto
La alerta de vibración elevada a 1X dispara el diagnóstico; el diagnóstico confirma o descarta el desbalance; y la confirmación genera la orden de trabajo con el tipo de balanceo requerido, el activo específico y la ventana de intervención según la severidad medida.
Una alerta que no termina en una orden de trabajo con tipo de balanceo definido no cerró el ciclo. Ese es el punto donde la mayoría de los programas pierden el valor del monitoreo: detectan bien, pero no convierten la detección en una intervención programada.
Las estrategias para evitar que la falla llegue a paro están en mantenimiento no planificado: causas y estrategias de prevención.
Cómo corregir el desbalance: balanceo en campo o en taller
La corrección depende del tipo de desbalance, del tamaño del activo y de la instrumentación disponible. No todo desbalance obliga a enviar el rotor a taller, y saber cuándo basta el campo ahorra días de paro.
Balanceo en un plano: cuándo aplica y cómo se ejecuta
Aplica a rotores de un solo disco o a casos donde el desbalance es predominantemente estático. Se ejecuta en campo con un analizador de vibraciones con función de balanceo y pesas de prueba, midiendo amplitud y fase a 1X para calcular la masa de corrección y su posición angular.
Es el procedimiento más común en ventiladores industriales y suele resolverse en una ventana corta de intervención, sin desmontar el rotor ni retirarlo de su alojamiento.
Balanceo en dos planos: para rotores con desbalance dinámico
Aplica a rotores largos, donde el desbalance no es uniforme a lo largo del eje. Requiere instrumentación con capacidad de medir fase en dos planos simultáneamente y un procedimiento con más iteraciones que el balanceo en un plano.
Intentar corregir con un solo plano un rotor con desbalance dinámico deja vibración residual y obliga a repetir la intervención. Por eso la clasificación del tipo de desbalance, hecha durante el diagnóstico, define el alcance del trabajo y el tiempo de parada que hay que reservar.
Cuándo el balanceo en campo no es suficiente
Cuando el rotor tiene daño estructural, como un aspa fracturada o un impulsor con desgaste severo, o cuando su geometría no permite acceso para colocar las pesas de corrección, el balanceo en campo deja de ser una solución.
En esos casos el balanceo en campo es una medida temporal: la solución definitiva es reconstruir o reemplazar el componente. Compensar con masa un rotor dañado enmascara el problema y agrega tensión a una pieza que ya perdió integridad.
Cómo anticipar esta clase de deterioro está en cómo prevenir fallas en tus máquinas: principales causas y formas de evitarlas, y el panorama de fallas asociadas en fallas en rodamientos: qué las causa y cómo prevenirlas.
Preguntas frecuentes sobre desbalance en equipos rotativos
¿Toda vibración elevada en un equipo rotativo es desbalance?
No. El desbalance comparte el síntoma con la desalineación, la holgura mecánica y las fallas de rodamiento. La firma que distingue al desbalance es un pico dominante a 1X la frecuencia de rotación en dirección radial, con vibración axial baja y sin una familia extendida de armónicos.
Confirmar esa firma antes de intervenir evita balancear un rotor cuyo problema era otro.
¿Cómo distingo desbalance de desalineación sin desmontar la máquina?
Por dos indicios en el espectro. La desalineación genera, además del pico a 1X, un pico significativo a 2X y con frecuencia a 3X, y produce vibración axial elevada, que el desbalance puro no presenta.
La medición de fase entre puntos axiales y radiales confirma el diagnóstico en campo, sin abrir el activo.
¿Qué nivel de vibración obliga a intervenir de inmediato?
Depende del tipo y tamaño de la máquina, según los rangos de severidad de las normas internacionales.
En términos operativos: un nivel dentro de rango con tendencia estable permite seguir operando con seguimiento, una tendencia en ascenso sostenido justifica programar el balanceo en la próxima parada y un nivel en zona de severidad alta requiere intervenir antes del siguiente turno.
¿Cuándo hay que enviar el rotor a taller en lugar de balancear en campo?
Cuando existe daño estructural, como un aspa fracturada o un impulsor con desgaste severo, o cuando la geometría del rotor impide colocar las pesas de corrección.
En esos casos el balanceo en campo solo compensa temporalmente una pieza que perdió integridad, y la solución definitiva pasa por reconstruir o reemplazar el componente.
