Por qué el tipo de motor importa para el mantenimiento predictivo
Un motor de inducción trifásico y uno de imanes permanentes cumplen el mismo propósito, pero tienen modos de falla distintos, firmas de vibración distintas y variables de monitoreo prioritarias distintas. Tratarlos con el mismo protocolo cubre bien a uno y deja puntos ciegos en el otro.
Ese es el error más frecuente en los programas de monitoreo de flota: se define un protocolo único, se aplica a todos los motores por igual y se asume que la cobertura es homogénea. En la práctica, algunos quedan bien vigilados y otros mantienen sin detección su modo de falla dominante.
El síntoma de que esto está ocurriendo es reconocible: un programa maduro, con sensores instalados y rutas cumplidas, que sin embargo sigue teniendo fallas sorpresivas concentradas siempre en el mismo grupo de equipos.
El tipo de motor no es un dato de catálogo: es lo que determina qué tecnología de monitoreo entrega anticipación real en ese equipo. Esta guía conecta cada tipo con la estrategia que le corresponde.
El funcionamiento básico que sirve de referencia para interpretar las desviaciones está en cómo funcionan los motores eléctricos.
Los tipos de motores industriales y sus implicaciones de mantenimiento
Lo que importa de cada tipo no es la física de su diseño, sino las consecuencias prácticas para el monitoreo: dónde falla, con qué frecuencia y qué técnica detecta ese modo de falla con anticipación suficiente.
Motor de inducción trifásico de jaula de ardilla: el caballo de trabajo de la industria
Es el motor más usado en manufactura. Robusto, de construcción relativamente simple y sin escobillas ni colector, lo que reduce de forma notable las tareas de mantenimiento rutinario respecto a otras tecnologías.
Sus modos de falla se reparten en dos familias. Los mecánicos incluyen rodamientos, desbalance y desalineación. Los eléctricos, la asimetría entre fases y las barras de rotor rotas. Ambas familias exigen técnicas distintas, y esa es la razón por la que un solo método no basta.
En este tipo de motor, la vibración y el análisis de corriente son técnicas complementarias, no alternativas: cada una cubre lo que la otra no ve. Elegir solo una deja fuera la mitad del espectro de fallas posibles.
En la práctica esto no significa instrumentar ambas en todos los motores: la vibración funciona como base permanente y el análisis de corriente se incorpora donde el historial muestra fallas eléctricas o donde la criticidad del equipo justifica cerrar por completo la cobertura.
Dónde falla más y por qué
La mayor parte de las fallas se concentra en los rodamientos, seguidas por las del bobinado; el rotor y los sistemas de ventilación explican una porción menor. Esa distribución justifica que el monitoreo de vibración sea la base del programa en este tipo de motor.
Las características que hoy definen un programa de vigilancia efectivo están en monitoreo de condición en 2026: las 5 características clave.
Con todo, la distribución concreta de cada planta puede diferir de la general, y el historial propio es la referencia que manda. Un conjunto de motores con fallas repetidas de bobinado indica un problema de alimentación o de ambiente, no una desviación estadística.
Por eso el primer paso al montar un programa no es instalar sensores sino clasificar las fallas de los últimos años por componente afectado: esa distribución, y no la general de la industria, es la que debe orientar dónde poner el esfuerzo.
Motor síncrono de imanes permanentes: alta eficiencia, menor tolerancia
Se usa en aplicaciones que requieren precisión y eficiencia elevadas. Al no tener rotor de jaula, elimina por completo el modo de falla de barras rotas, pero su bobinado es más sensible a condiciones de operación fuera de rango.
En estos motores, la temperatura del bobinado y el análisis de corriente son las variables críticas, por encima de la vibración. Un exceso térmico sostenido degrada el aislamiento y, a diferencia del motor de inducción, el margen de tolerancia es menor.
Hay además una consideración de seguridad en la intervención: los imanes del rotor mantienen campo magnético incluso con el motor desconectado, lo que exige procedimientos específicos de manejo durante el desarme que no aplican a un motor de jaula.
La consecuencia práctica para el programa es que la vigilancia debe incluir una variable eléctrica o térmica desde el inicio. Un protocolo basado únicamente en acelerómetros deja sin cobertura el modo de falla que más afecta a este tipo de equipo.
Estos motores suelen operar además con variadores, lo que agrega una fuente de esfuerzo eléctrico adicional sobre el aislamiento y refuerza la conveniencia de vigilar la variable térmica de forma continua.
Motor de corriente continua con escobillas: en declive pero todavía presente
Sigue operando en plantas con equipamiento antiguo, sobre todo donde la aplicación exige un control de velocidad que en su momento no tenía alternativa. Las escobillas y el colector son su punto de falla principal y el que exige inspección más frecuente.
Aquí la termografía y la inspección visual periódica aportan más que el análisis de vibración. El desgaste de escobillas es un proceso previsible que se atiende por inspección, no por firma espectral, y el chispeo excesivo en el colector es visible mucho antes de que produzca una falla funcional.
Conviene además evaluar, en estos motores, si la aplicación justifica sustituirlos: el costo de mantenimiento recurrente suele ser superior al de una tecnología moderna equivalente en el mediano plazo.
A ese cálculo hay que sumarle la disponibilidad de refacciones, que en equipos descontinuados es un riesgo operativo por sí misma: un motor que no puede repararse por falta de repuestos deja de ser un problema de mantenimiento y pasa a ser uno de continuidad.
Motor de corriente continua sin escobillas: cada vez más común en automatización
Al eliminar escobillas y colector, desaparece el mantenimiento asociado a esos componentes. Sus fallas se concentran en dos puntos: el controlador electrónico y los rodamientos.
El desplazamiento del punto de falla hacia la electrónica cambia el perfil de la intervención: pasa de ser mecánica y planificable a ser electrónica y, con frecuencia, de reemplazo. La temperatura del controlador y la vibración en rodamientos son las variables prioritarias en este tipo de motor.
Conviene vigilar también las condiciones ambientales del gabinete donde vive la electrónica, porque el polvo acumulado y la ventilación obstruida son causas frecuentes de falla del controlador que no tienen nada que ver con el motor en sí.
Motores de alta eficiencia: la eficiencia como variable de condición
La regulación mexicana en materia de eficiencia energética empuja la sustitución hacia motores de clases superiores. El beneficio inmediato es el consumo, pero hay un efecto secundario útil para mantenimiento.
Un motor de alta eficiencia que incrementa su consumo sin que cambie su carga de trabajo está señalando degradación.
El monitoreo energético funciona entonces como indicador de condición y no solo como métrica de eficiencia operativa, lo que convierte una inversión de ahorro en una fuente adicional de diagnóstico.
La condición para que sirva es tener registrada la carga de trabajo junto al consumo: sin ese contexto, un aumento puede deberse simplemente a que el proceso pidió más, y la comparación pierde valor diagnóstico.

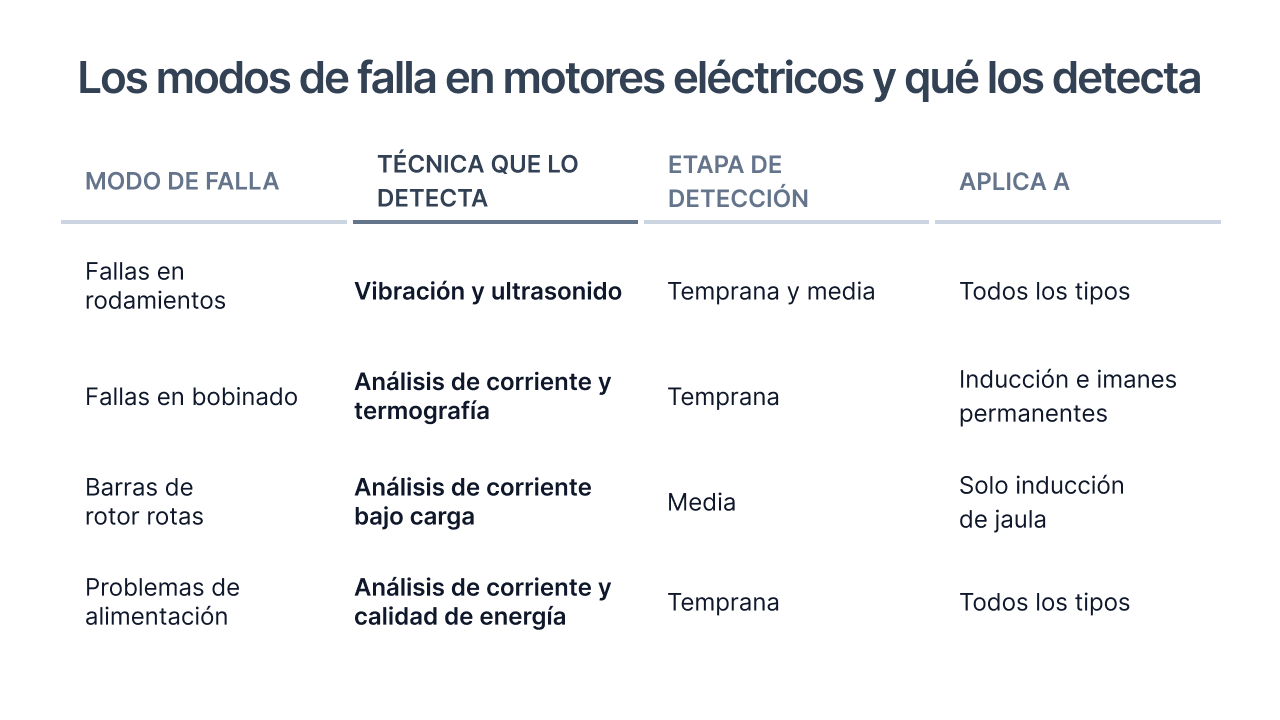

Los modos de falla en motores eléctricos y qué los detecta
Cuatro modos de falla explican la mayor parte de los paros de motor. Cada uno tiene una técnica de detección que lo captura con anticipación y otras que simplemente no lo ven.
Distinguirlos importa porque la confusión entre ellos es cara: un motor que falla por un problema de alimentación y se diagnostica como falla mecánica recibe una intervención que no corrige nada, y vuelve a fallar en poco tiempo con el componente recién reemplazado.
Fallas en rodamientos: el origen de casi la mitad de los paros
La física es la misma que en cualquier activo rotativo: las frecuencias características de pista exterior, pista interior, elemento rodante y jaula funcionan como firmas que localizan el componente dañado antes de desmontar.
Lo específico del motor es que el rodamiento del lado libre suele fallar antes que el del lado accionado, por la carga radial que introduce el desbalance magnético en motores de inducción. Ese detalle define dónde conviene poner el primer sensor cuando el presupuesto obliga a elegir.
Conviene además revisar la especificación del lubricante contra las condiciones reales de operación del motor: buena parte de las fallas atribuidas al rodamiento se originan en una grasa cuya viscosidad no corresponde a la temperatura o la velocidad del equipo.
El diagnóstico completo está en cómo usar el análisis de vibración en rodamientos para prevenir fallas, y el panorama de causas en fallas en rodamientos: qué las causa y cómo prevenirlas.
Fallas en el bobinado: lo que la corriente detecta antes que la vibración
Cortocircuito entre espiras, degradación del aislamiento a tierra y asimetría entre fases forman el segundo grupo en frecuencia. Son fallas de naturaleza eléctrica y su desarrollo no produce, en etapas tempranas, una señal mecánica apreciable.
La vibración no detecta estas fallas mientras todavía hay margen de acción: el análisis de la firma de corriente es la técnica específica para este modo.
Cuando el problema del bobinado llega a manifestarse como vibración o como calentamiento evidente, la ventana de intervención planificada ya se cerró.
Vale la pena distinguir el origen: una parte importante de estas fallas no nace en el bobinado sino en las condiciones que lo rodean, humedad, contaminación, ciclos de arranque frecuentes o ventilación obstruida, y ninguna se corrige rebobinando el motor.
Barras de rotor rotas: la falla que solo aparece bajo carga
Es exclusiva de los motores de inducción de jaula de ardilla. Se manifiesta como bandas laterales alrededor de la frecuencia de línea en el espectro de corriente, con una separación característica que permite identificarla sin ambigüedad.
Tiene una condición de medición que conviene tener presente: solo es detectable con carga aplicada, nunca en vacío.
Una prueba realizada con el motor desacoplado puede dar un resultado limpio en un equipo que sí tiene barras dañadas, y esa lectura falsa negativa es un error frecuente en el diagnóstico.
Problemas de alimentación: asimetría de tensión y armónicos
La asimetría de tensión entre fases genera corriente de secuencia negativa, que se traduce en calentamiento del rotor. Un desequilibrio moderado puede elevar la temperatura de operación de forma significativa y acortar la vida del aislamiento.
No es una falla del motor: es una falla de la alimentación que el motor termina pagando. Reemplazar un motor quemado por esta causa sin corregir la calidad de la energía garantiza que el siguiente repita el mismo destino.
La pista que delata este origen es la distribución: cuando varios motores conectados al mismo tablero presentan síntomas similares, el problema no está en los equipos sino aguas arriba, en la instalación que los alimenta.
Las causas de falla más frecuentes en estos equipos están recopiladas en 5 causas de fallas en las máquinas y cómo prevenirlas.

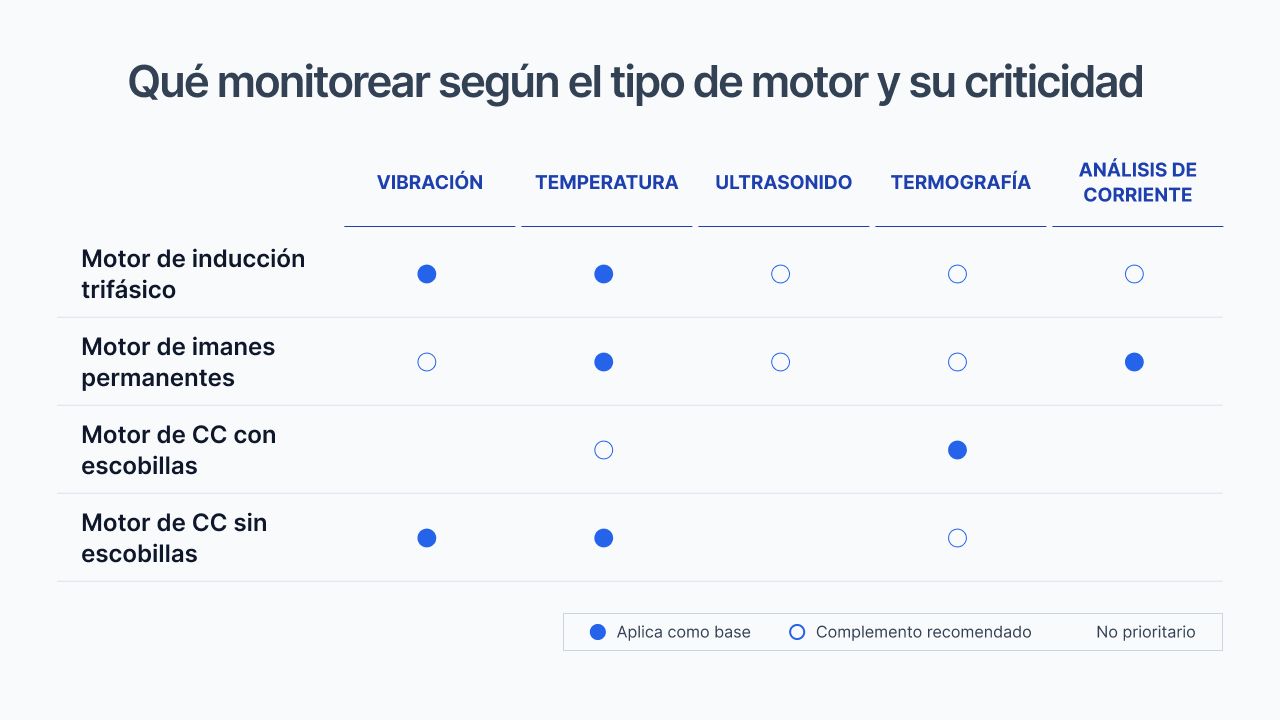

Qué monitorear según el tipo de motor y su criticidad
No todas las técnicas aplican a todos los motores ni todos los motores justifican todas las técnicas. La combinación correcta depende del tipo constructivo y del costo de que ese equipo se detenga.
Las variables universales: vibración y temperatura
La vibración cubre los modos de falla mecánicos, rodamientos, desbalance y desalineación, en cualquier tipo de motor. La temperatura superficial detecta sobrecarga, fallas de ventilación y problemas de bobinado en etapas avanzadas.
Su valor está en la tendencia más que en el número absoluto: un motor que opera por encima de su temperatura habitual con la misma carga está señalando un cambio, aunque el valor siga dentro del rango que admite su clase de aislamiento.
Son las dos variables que aplican a todos los tipos y a todos los niveles de criticidad, y por eso constituyen la base sobre la que se agrega lo demás. El detalle de la tecnología de sensado disponible para cubrirlas está en nueva generación de sensores: vibración y ultrasonido.
La firma del desbalance, uno de los modos que esta base detecta bien, está en guía de vibración y análisis espectral: desbalanceo.
Ultrasonido: lubricación de rodamientos y detección temprana
En motores con rodamientos reengrasables, el ultrasonido determina el momento exacto de lubricar sin depender del calendario. Se engrasa cuando la señal lo indica, ni antes ni después, lo que evita tanto la falta como el exceso de grasa.
El exceso es un problema tan real como la falta y bastante más común: la grasa sobrante eleva la temperatura de operación del rodamiento y acelera su degradación, de modo que una rutina de lubricación demasiado frecuente termina produciendo el daño que pretendía evitar.
En motores de alta velocidad, además, detecta el inicio de la degradación del rodamiento semanas antes que la vibración. Es la técnica que más margen de anticipación aporta en el modo de falla más frecuente.
El método de aplicación está en lubricación basada en condición con sensores de ultrasonido, y otras aplicaciones en ultrasonido industrial: 5 técnicas avanzadas para mantenimiento predictivo.
Termografía: conexiones eléctricas y puntos calientes
Cubre las conexiones del bobinado, los bornes de alimentación y la caja de conexiones. Un punto caliente en una conexión produce más fallas de bobinado que el envejecimiento natural del aislamiento, y es de las condiciones más fáciles de corregir cuando se detecta a tiempo.
Una inspección termográfica periódica en los motores críticos previene una parte importante de las fallas eléctricas con un costo bajo. No requiere instrumentación permanente: es una rutina de inspección que se programa junto con otras tareas de la parada.
Para que la comparación entre inspecciones sea válida conviene medir siempre en condiciones equivalentes de carga y registrar la temperatura ambiente, ya que un mismo punto puede mostrar valores muy distintos según cuánto estaba trabajando el motor en ese momento.
Análisis de corriente: para las fallas eléctricas que la vibración no ve
Detecta barras de rotor rotas, asimetría entre fases y problemas de bobinado en etapas tempranas, cuando todavía hay margen para planificar la intervención en lugar de reaccionar a una falla funcional.
No reemplaza al análisis de vibración: lo complementa exactamente en los modos de falla que la vibración no alcanza a detectar. Un programa que solo aplica una de las dos técnicas tiene, por diseño, una zona sin cobertura.
El panorama completo de herramientas está en las 5 mejores herramientas para mantenimiento predictivo.
Cómo diseñar el programa de monitoreo para una flota de motores
Una planta industrial tiene decenas o cientos de motores. Ordenar el programa por criticidad y por tipo es lo que permite cubrir el riesgo real sin instrumentar todo por igual.
Paso 1 — Inventariar y clasificar por criticidad y tipo
Cinco datos bastan para decidir la estrategia de cada motor: potencia, velocidad, tipo de accionamiento, modo de operación continuo o intermitente, y consecuencia de la falla sobre la producción.
El inventario no es un trámite administrativo: es lo que permite calcular las frecuencias características de los rodamientos y definir umbrales por equipo. Sin la referencia exacta de cada motor y de sus rodamientos, el análisis se queda en niveles globales, que detectan mucho más tarde.
Es una tarea que se hace una sola vez y que conviene mantener actualizada cuando se reemplaza un equipo: un motor sustituido por otro de referencia distinta invalida los umbrales configurados si nadie actualiza el registro.
Paso 2 — Asignar la tecnología según los modos de falla prioritarios
La asignación surge del cruce entre criticidad y tipo. Un motor de inducción crítico en producción continua justifica vibración continua más ultrasonido. Uno de criticidad media se cubre bien con vibración en ruta quincenal y termografía periódica.
Los de baja criticidad y operación intermitente no justifican instrumentación permanente: una inspección con equipo portátil, con frecuencia mensual o trimestral, cubre el riesgo a un costo proporcional a lo que ese activo representa para la operación.
Un motor con historial de fallas eléctricas necesita análisis de corriente en paralelo con la vibración, sin importar su criticidad.
El historial pesa más que la clasificación teórica: si un equipo ya falló dos veces por la misma causa, el programa debe cubrir esa causa aunque el activo no figure como crítico.
Conviene revisar esta asignación una vez al año, porque tanto la criticidad como el historial cambian: una línea reconfigurada puede convertir un motor secundario en un punto único de falla sin que nadie actualice el programa.
Las limitaciones que conviene anticipar al montar este esquema están en mantenimiento predictivo: ventajas, limitaciones y retos de implementación.
Paso 3 — Integrar las alertas con el flujo de mantenimiento
Una alerta en un motor crítico sin un flujo de respuesta definido es un dato sin valor. El programa es efectivo cuando la alerta genera de forma automática una orden de trabajo con la prioridad correcta y las instrucciones de diagnóstico en campo.
Ese cierre requiere tres definiciones previas: quién valida en campo, en qué plazo según la severidad y quién autoriza la intervención. Sin ellas, las alertas se acumulan sin responsable y el equipo termina ignorando el tablero.
Conviene además diferenciar los niveles de alerta por criticidad: la misma desviación puede justificar una intervención inmediata en un motor sin respaldo y solo seguimiento reforzado en otro que cuenta con equipo de reserva disponible.
El valor de la vigilancia permanente para sostener ese flujo está en monitoreo industrial en tiempo real: beneficios y cómo aplicarlo; el indicador que mide la anticipación efectiva.
En tiempo promedio de detección: guía completa de MTTD; y la forma de reducir las falsas alarmas que erosionan la confianza del equipo, en cómo la inteligencia artificial evita falsos positivos en mantenimiento.
Paso 4 — Documentar el hallazgo para no repetir la falla
Al cerrar cada intervención conviene registrar el modo de falla confirmado, la causa raíz y la acción aplicada. Es lo que convierte un historial de reemplazos en un historial que explica por qué falló cada motor.
Conviene registrar también las horas acumuladas del equipo retirado: comparadas contra su vida útil esperada, permiten distinguir una falla prematura de un desgaste normal, y esa distinción evita buscar causas donde solo hubo fin de ciclo.
Un motor que repite el mismo modo de falla en intervalos cortos no tiene un problema de componente: tiene un problema de alimentación, de montaje o de condiciones de operación. El método para llegar a ese origen está en análisis de causa raíz: qué es, beneficios y métodos para la industria.
Preguntas frecuentes sobre monitoreo de motores eléctricos
¿Por qué no sirve el mismo protocolo de monitoreo para todos los motores?
Porque los tipos tienen modos de falla distintos. Un motor de inducción puede sufrir barras de rotor rotas, que un motor de imanes permanentes no tiene; ese último, en cambio, es más sensible al exceso térmico en el bobinado.
Un protocolo único cubre bien a unos y deja sin detección el modo de falla dominante de otros.
¿La vibración basta para monitorear un motor de inducción?
No. Cubre bien los modos mecánicos, rodamientos, desbalance y desalineación, que son la familia más frecuente, pero no detecta en etapas tempranas las fallas eléctricas de bobinado ni las barras de rotor rotas. Para esas se requiere análisis de la firma de corriente.
Las dos técnicas son complementarias, no alternativas.
¿Dónde conviene instalar el primer sensor si solo se puede poner uno?
En el rodamiento del lado libre. En motores de inducción, el desbalance magnético introduce una carga radial adicional en ese punto que suele hacerlo fallar antes que el del lado accionado.
Como los rodamientos concentran la mayor parte de las fallas, es la posición que más información entrega por sensor instalado.
¿Por qué una prueba de barras de rotor puede dar un resultado limpio en un motor dañado?
Porque este modo de falla solo es detectable con carga aplicada. Una medición con el motor desacoplado o en vacío puede no mostrar las bandas laterales características alrededor de la frecuencia de línea, aunque las barras estén rotas.
Es un falso negativo frecuente y se evita realizando la prueba en condiciones normales de operación.
