Toda falha de ativos industriais tem uma janela entre o momento em que começa a se desenvolver e o momento em que aparece nos indicadores que a manutenção está monitorando. Quanto mais cedo o programa consegue enxergar dentro dessa janela, mais a operação migra das intervenções emergenciais para um programa de decisões planejadas.
O uso do sensor ultrassônico industrial é a técnica que hoje consegue abrir essa janela mais cedo, e ele funciona ainda melhor quando cruzado com vibração e temperatura no mesmo ponto do ativo.
Este artigo mostra o que o sensor ultrassônico captura, em que ponto da curva PF ele antecipa a vibração, onde a vibração continua sendo insubstituível, como a temperatura entra como camada de confirmação, e como o cruzamento dos três sinais muda a qualidade do diagnóstico.
Leia também:
- Inteligência Artificial industrial: Benefícios e qual escolher
- Sincronização de sensores industriais: como garantir o funcionamento com IA
- Como Prever Quebras de Máquinas na Indústria com sensores inteligentes
O que o sensor ultrassônico industrial captura
O sensor ultrassônico industrial é um dispositivo que capta de forma passiva a energia acústica de alta frequência que o próprio ativo gera durante a operação. Ele atua na faixa do espectro sonoro que roda acima do limite audível pelo ouvido humano, tipicamente entre 20 kHz e 100 kHz, e que carrega assinatura de fenômenos como atrito, turbulência, cavitação e descarga elétrica parcial.
A diferença em relação às outras técnicas de monitoramento está na camada física que cada uma enxerga. A vibração mede massa em movimento e resposta dinâmica do conjunto rotativo. A temperatura mede dissipação de energia acumulada.O ultrassom mede o que acontece na interface entre componentes, na superfície de contato e no fluxo. Esse recorte físico faz da técnica a primeira a responder em uma classe específica de modos de falha, muito antes de qualquer outro sinal reagir.
Emissão acústica de alta frequência
Dentro dessa faixa de operação, o sinal ultrassônico é governado por fenômenos sutis de superfície e de interface, como micro-impactos entre asperidades metálicas, turbulência em vazamento de gás ou fluido, colapso de bolhas em cavitação, descargas elétricas parciais em isolamento.
O caráter passivo da coleta é o que diferencia a técnica do ensaio ultrassônico não destrutivo, aplicado em solda e material estrutural, que emite pulso ativo para detectar descontinuidade interna. O sensor de monitoramento industrial não emite nada, apenas capta o ruído que o próprio ativo produz. Ele é o primeiro a note quando existe alguma interface, contato ou fluxo se comportando de modo diferente do esperado.
Esse é o motivo pelo qual o ultrassom detecta falhas antes da vibração em uma classe inteira de modos de falha. A fricção anormal em um rolamento, a turbulência em uma válvula que começou a passar, a descarga parcial em um isolamento envelhecido, todos esses fenômenos aparecem no ultrassom muito antes de gerarem qualquer resposta mecânica mensurável na carcaça do ativo.
Faixa de aplicação e limites da técnica isolada
O ultrassom pode parecer “milagroso” quando se analisa o momento de detecção, mas quando é usado isoladamente, ele também tem limite. O sinal é sensível a fricção, turbulência e descarga elétrica, mas não é bom para diagnosticar a natureza mecânica do defeito.
Um pico em 1x RPM aponta para desbalanceamento. Uma harmônica em 2x com fase deslocada indica desalinhamento. Bandas laterais em torno da frequência de defeito da pista externa (BPFO) mostram degradação avançada do rolamento. Nada disso aparece de forma discriminada no ultrassom, que dá alerta cedo mas não identifica com certeza a causa.
Existe também o problema da direcionalidade. O ultrassom industrial é um sinal de superfície e se atenua rapidamente com a distância e com o meio. Um sensor mal posicionado, um caminho de propagação com folga ou uma junta que quebra o acoplamento acústico geram uma leitura pobre. O sensor não vê o ativo inteiro, apenas a superfície onde está fixado.
Por isso, o ultrassom faz sentido como camada dentro de uma estratégia mais ampla, não como técnica única. É esse o ponto de partida para entender o cruzamento com a vibração e com a temperatura.

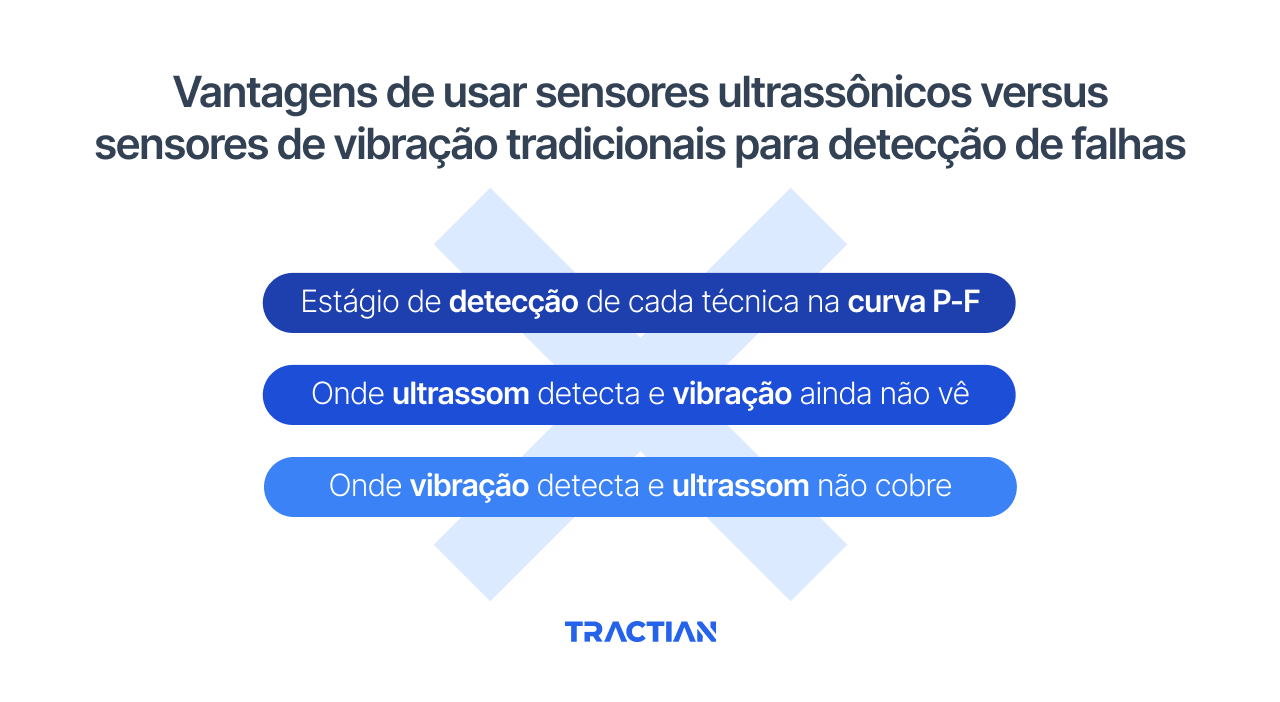

Sensores ultrassônicos vs. sensores de vibração tradicionais para detecção de falhas
A comparação entre as duas técnicas é o primeiro cruzamento que aparece na manutenção preditiva. Elas não competem entre si, mas cobrem regiões diferentes da curva de falha.
Vamos entender as diferenças de cada uma:
Estágio de detecção de cada técnica na curva PF
A curva PF descreve o intervalo entre o ponto em que a falha se torna detectável (P) e o ponto em que o ativo perde a função (F). Cada técnica de monitoramento entra em cena em uma região diferente dessa curva.
O ultrassom entra primeiro. Quando a única evidência do problema é atrito de baixa intensidade, turbulência incipiente ou descarga parcial, é o sinal ultrassônico que muda.
A vibração aparece depois, quando o defeito já produziu mudança dinâmica mensurável no conjunto rotativo. A temperatura entra por último, quando o problema já consome energia suficiente para elevar a temperatura da carcaça de forma perceptível.
Programas que dependem só de vibração operam a partir de um ponto adiantado da curva sem perceber. Existe uma janela de decisão, mas ela é menor do que poderia ser. Adicionar ultrassom no mesmo ponto amplia essa janela em semanas ou meses para falhas em rolamento, e em dias para falhas de lubrificação.
Onde ultrassom detecta e vibração ainda não vê
Existe um conjunto bem definido de fenômenos onde a vantagem do ultrassom é estrutural.
O primeiro é a lubrificação degradada em rolamento. Um rolamento com filme lubrificante insuficiente começa a gerar emissão acústica por contato metal-metal muito antes de a superfície apresentar dano. Já um rolamento sobrelubrificado gera um padrão diferente, mais arrastado, provocado por turbulência da graxa em excesso. Nos dois casos, a vibração ainda não tem energia para responder.
O segundo é o vazamento em rede de ar comprimido, vapor ou gás. O escape gera turbulência em banda larga na faixa ultrassônica, e o sinal aparece imediatamente, sem depender de degradação mecânica. A vibração simplesmente não capta esse tipo de fenômeno.
O terceiro é a descarga parcial em painel elétrico. O isolamento em processo de degradação emite ondas ultrassônicas antes de gerar arco. O disjuntor não atua, a termografia periódica dificilmente pega, e a vibração não tem envolvimento nenhum com o fenômeno.
Onde vibração detecta e ultrassom não cobre
O caminho inverso também vale. Modos de falha como desbalanceamento residual em ventilador, folga estrutural na base do motor e defeito de engrenamento em redutor têm assinatura clara e discriminada no espectro de vibração e emitem pouco ou nenhum sinal ultrassônico útil até o estágio muito avançado.
A análise espectral de vibração continua sendo a técnica dominante para diagnóstico mecânico estruturado. Quando a pergunta é "qual componente está falhando e em que estágio?", a resposta quase sempre passa pela vibração, com apoio das frequências características de cada tipo de defeito.
Ultrassom e vibração cobrem regiões diferentes da mesma curva de falha. Usar um em detrimento do outro significa aceitar pontos cegos em parte da planta.

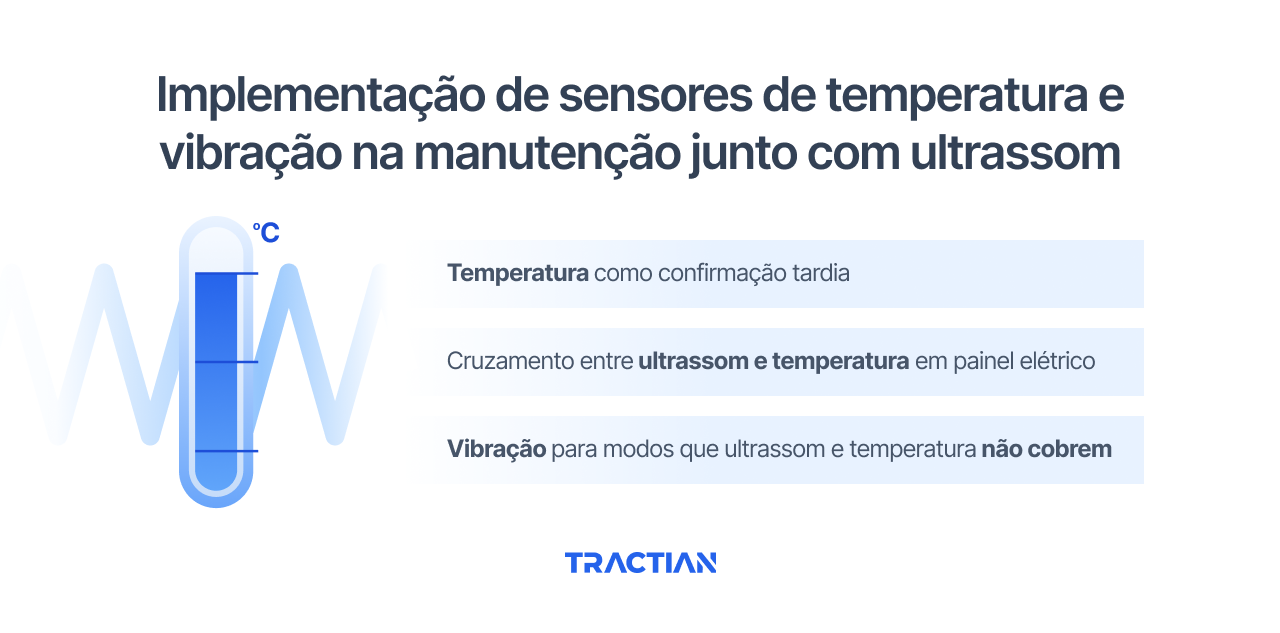

Implementação de sensores de temperatura e vibração na manutenção junto com ultrassom
Uma vez estabelecida a diferença entre as técnicas, o desafio de implementação passa a ser como fazer as leituras conversarem entre si.
Vamos entender como cada técnica entra nessa combinação:
Temperatura como confirmação tardia
A temperatura da carcaça é o sinal mais fácil de instrumentar e o mais tardio na curva PF. Ela sobe quando o problema já consome energia significativa: rolamento com atrito elevado, motor com desequilíbrio de fase, sobrecarga na carga acionada. Quando o alerta térmico dispara, a janela de intervenção preditiva já está estreita.
Isso não faz da temperatura um sinal fraco. Ela passa a servir como sinal de confirmação. Um alerta ultrassônico em rolamento que só existe por umas semanas e não sobe para temperatura tem probabilidade alta de ser resolvido com relubrificação corretiva. O mesmo alerta ultrassônico com temperatura subindo em paralelo indica dano já em curso, e a intervenção precisa incluir inspeção mecânica.
Cruzamento entre ultrassom e temperatura em painel elétrico
Em painel de média e alta tensão, o cruzamento de ultrassom e temperatura muda o diagnóstico. Uma descarga parcial gera ultrassom em faixa característica antes de o defeito virar arco. Já a conexão frouxa ou terminal oxidado aquece localmente antes de comprometer o isolamento. Os dois problemas coexistem em painéis envelhecidos e cada um tem intervenção diferente.
Se só a temperatura estiver disponível, o time vê que existe um aquecimento sem saber a origem. Se só o ultrassom estiver disponível, o time vê a descarga sem saber se o isolamento adjacente já está comprometido termicamente. A leitura cruzada define a natureza da recomendação: reaperto contra reisolamento, inspeção térmica contra abertura do painel para inspeção visual.
Vibração para modos que ultrassom e temperatura não cobrem
Desalinhamento, folga mecânica, ressonância estrutural e desgaste avançado de engrenamento raramente elevam a temperatura em estágio útil e emitem ultrassom pouco discriminado. Nessa família de modos de falha, a vibração é insubstituível.
O ideal é integrar os três sinais no mesmo ponto do ativo. Para isso, usa-se um sensor único capturando vibração, ultrassom e temperatura sincronizados, com uma plataforma que correlaciona as três leituras contra a linha de base individual do equipamento. Veja como funciona.

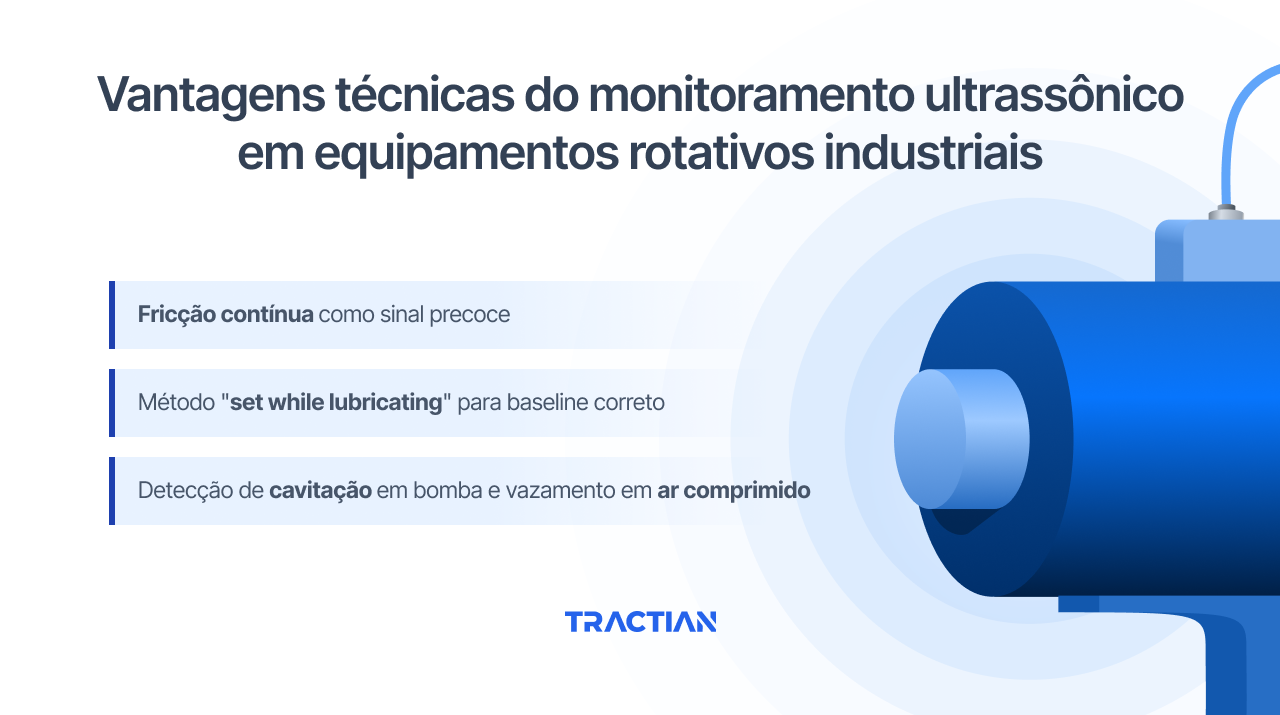

Vantagens do monitoramento ultrassônico em equipamentos rotativos industriais
Ativos rotativos são o maior volume de aplicação do monitoramento ultrassônico contínuo na indústria. Motores, bombas, ventiladores, compressores e redutores compartilham características que fazem do ultrassom uma técnica particularmente valiosa nesse universo, tanto na detecção precoce quanto na calibração de práticas de lubrificação.
Fricção contínua como sinal precoce
Em ativos rotativos, a maior vantagem do monitoramento ultrassônico está em enxergar a fricção interna do rolamento antes que ela vire dano. Quando o filme lubrificante está íntegro, o contato entre elemento rolante e pista gera pouco ruído em alta frequência. Mas quando esse filme começa a se degradar, a fricção sobe rapidamente e o sinal ultrassônico responde antes de qualquer outra técnica.
Essa característica é ainda mais valiosa em rolamento de baixa rotação, abaixo de 100 RPM. A vibração perde sensibilidade nessa faixa porque os impactos geram energia muito baixa, mas o ultrassom continua funcionando, porque a fricção independe da velocidade rotacional.
Método "set while lubricating" para baseline correto
Uma das aplicações mais consolidadas do sensor ultrassônico em manutenção é o método "set while lubricating", usado para calibrar a quantidade certa de graxa em um rolamento. O procedimento é simples: monitorar o nível ultrassônico enquanto a graxa é adicionada, ponto a ponto, e parar exatamente quando o sinal atinge o mínimo estável.
O que esse método faz é eliminar a lubrificação por intervalo fixo e substituir por lubrificação por condição real. Rolamentos subengraxados e sobreengraxados são duas das principais causas de falha prematura na indústria, e ambas tendem a ser invisíveis para o plano preventivo baseado em calendário. O ultrassom transforma essa decisão em algo mensurável em tempo real.
Sem esse método, o baseline presumido do ativo pode carregar ruído de condição de lubrificação inadequada e contamina a detecção de anomalia futura. Mas lubrificando por condição, o baseline representa o estado real de saúde e a sensibilidade do sistema aumenta.
Detecção de cavitação em bomba e vazamento em ar comprimido
A cavitação em bomba centrífuga tem assinatura ultrassônica clara. Quando a bomba opera fora da curva ideal, seja por NPSH insuficiente, seja por vazão baixa demais, o impelidor entra em regime de formação e colapso de bolhas. Esse fenômeno gera ruído de alta frequência muito antes de produzir vibração mensurável.
Detectar cavitação em estágio inicial permite ajustar a condição operacional, ou seja, alinhar a vazão, verificar sucção, corrigir o ponto de operação, antes que o impelidor sofra dano por erosão. Depois do dano instalado, a única solução envolve troca de componente.
O mesmo raciocínio vale para vazamentos em ar comprimido. Uma rede de ar de planta industrial média perde parte do volume produzido para vazamentos que só aparecem em inspeção ultrassônica dirigida. Cada furo pequeno gera um jato turbulento com assinatura característica e localizável.
Como a plataforma multimodal da Tractian cruza sensor ultrassônico com vibração e temperatura
Enxergar as três leituras separadas em três telas diferentes não é o suficiente para melhorar o diagnóstico. O ganho maior aparece quando os três sinais chegam sincronizados, na mesma base de tempo, referenciados à linha de base individual do ativo. É essa a lógica do sistema multimodal que a Tractian opera.
A solução de monitoramento de condição da Tractian combina vibração, ultrassom, temperatura e leitura de campo magnético em uma única cápsula, instalada em um único ponto do ativo. A coleta é contínua, com resolução alta o suficiente para preservar a estrutura fina do sinal ultrassônico e do espectro de vibração.
A camada de IA aprende o comportamento individual de cada ativo em cada regime de operação. Um alerta só é gerado quando o desvio é significativo em relação ao histórico daquele equipamento, reduzindo falsos positivos e trabalhos desnecessários.
Se a sua planta opera ativos rotativos críticos e o programa atual só enxerga a falha quando a vibração já mudou, você está perdendo tempo útil de decisão e planejamento.
FAQ: Perguntas frequentes sobre sensor ultrassônico industrial
O que o sensor ultrassônico industrial captura?
O sensor ultrassônico industrial captura emissão acústica passiva entre 20 kHz e 100 kHz, com algumas soluções indo até 200 kHz. O sinal é gerado por fenômenos de superfície e de interface: fricção incipiente entre asperidades metálicas, turbulência em fluxo de gás ou fluido, colapso de bolhas em cavitação, descargas elétricas parciais em isolamento.
Qual o melhor sensor ultrassônico industrial?
Depende da aplicação. Para monitoramento em ativo crítico, o padrão hoje é o sensor fixo que integra ultrassom com vibração e temperatura na mesma cápsula, com transmissão sem fio e diagnóstico apoiado por inteligência artificial. Isso elimina a dependência de frequência de inspeção manual e permite construir baseline individual do ativo. A escolha entre marcas precisa considerar faixa de amostragem, coleta sem compressão, autonomia, certificação para área classificada e a inteligência da plataforma que interpreta os dados.
Por que combinar ultrassom com vibração?
Porque as duas técnicas cobrem regiões diferentes da curva PF. O ultrassom capta atrito, turbulência e descarga em estágio muito precoce, quando o ativo ainda não apresenta mudança dinâmica mensurável. A vibração capta modo de falha mecânico estruturado, como desbalanceamento, desalinhamento, folga e defeito de rolamento, com discriminação que o ultrassom não oferece. Combinar as duas leituras no mesmo ponto amplia a janela de intervenção em semanas ou meses.
Sensor ultrassônico industrial substitui análise de vibração?
Não. As duas técnicas resolvem problemas diferentes. O ultrassom é imbatível na detecção precoce de fricção, lubrificação incipiente, vazamento e descarga parcial, enquanto a vibração é melhor na discriminação do modo de falha mecânico. Juntos, os dois métodos dão um panorama completo.
É possível ter os três sinais no mesmo sensor?
Sim, e é o padrão para o qual o mercado industrial está migrando. Sensores multimodais que combinam vibração, ultrassom e temperatura em uma única cápsula já são operados em grande escala em plantas brasileiras. O ganho não é apenas econômico, pela redução do custo de instalação, mas principalmente técnico. Como os três sinais são coletados no mesmo ponto e sincronizados na mesma base de tempo, a plataforma pode correlacionar as leituras e entregar diagnóstico consolidado em vez de três alertas isolados.
